EDATEC ED-SBC2300 – Une carte mère Mini-ITX industrielle alimentée par Raspberry Pi CM4

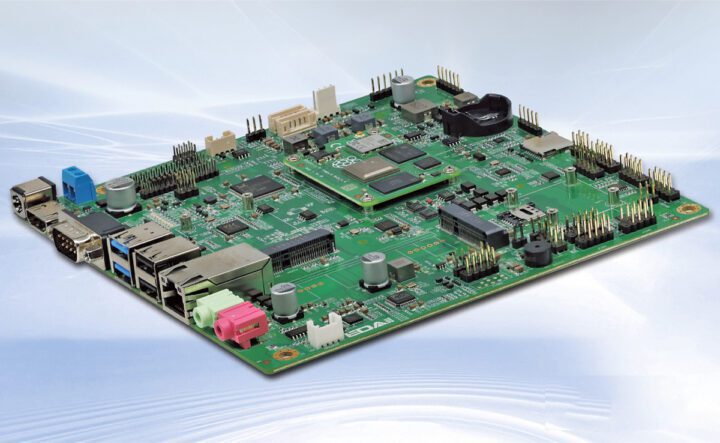

La carte mère EDATEC ED-SBC2300 est une carte mère mini-ITX industrielle construite autour du Raspberry Pi CM4. La carte mère offre diverses options de stockage, notamment la mémoire flash eMMC, la carte microSD et le SSD mSATA. Elle prend en charge deux écrans (HDMI + LVDS ou HDMI + eDP avec écran tactile), offre une connectivité diversifiée avec USB, port GbE, RS232, RS485 et GPIO, et dispose de fonctionnalités de sécurité intégrées telles que RTC, EEPROM et authentification cryptographique. La carte prend en charge une large entrée d’alimentation CC de 9 à 36 V et le PoE est également une option via une carte complémentaire. Avec sa taille compacte, ses E/S flexibles et ses fonctionnalités de qualité industrielle, la série ED-SBC2300 convient aux applications telles que les kiosques, la signalisation numérique, l’automatisation industrielle et les appareils IoT.

Nous avons déjà écrit sur des produits similaires d’EDATEC, notamment l’ordinateur industriel basé sur RPI CM4, le PC à panneau sans ventilateur EDATEC ED-HMI2320-156C et le EDATEC ED-HMI2120-101C, également un PC à panneau industriel avec un écran tactile capacitif de 10,1 pouces. N’hésitez pas à les consulter si le sujet vous intéresse. Il offre également une alternative aux autres cartes mères Arm/RISC-V telles que Radxa ROCK 5 ITX et Shenzhen Milk-V Jupiter.

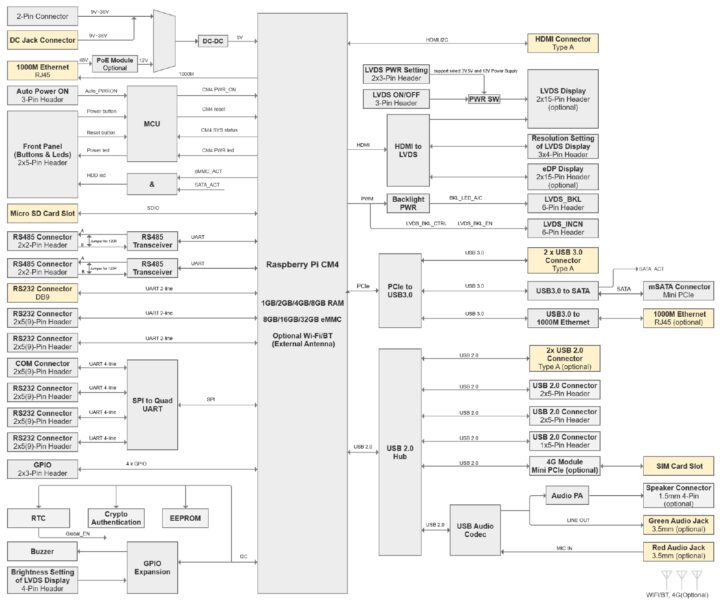

Spécifications de la carte mère industrielle EDATEC ED-SBC2300 Mini-ITX

• Références – Série EDATEC ED-SBC2300 – ED-SBC2310, ED-SBC2311, ED-SBC2320 et ED-SBC2321
• SoM – Raspberry Pi CM4
  • SoC – Processeur Broadcom BCM2711 quad-core Cortex-A72 à 1,5 GHz avec GPU VideoCore VI
  • Mémoire système – 1 Go, 2 Go, 4 Go ou 8 Go de RAM LPDRR4-3200
  • Stockage – Mémoire flash eMMC de 8 Go, 16 Go ou 32 Go
• Stockage
  • Prise SSD mSATA
  • Emplacement pour carte MicroSD (pour l’extension du stockage utilisateur)
  • EEPROM 4 Ko
• Sortie vidéo
  • Port HDMI 2.1, connecteur Type-A prenant en charge une résolution jusqu’à 4K à 60 Hz
  • LVDS ou eDP (en option, ED-SBC2320/2321 uniquement)
    • Via un connecteur 2×15 broches au pas de 2,54 mm
    • Prend en charge une résolution jusqu’à 1080p avec un taux de rafraîchissement de 60 Hz
    • Les interfaces LVDS ou eDP sont multiplexées
• Audio (les fonctionnalités audio ne sont disponibles que sur ED-SBC2320/ED-SBC2321)
  • Sortie ligne – Prise audio 3,5 mm pour sortie audio stéréo.
  • Entrée MIC – prise audio 3,5 mm pour entrée microphone
  • Haut-parleur – Connecteur WTB à 4 broches au pas de 2,0 mm pour sortie audio stéréo à deux canaux permettant la connexion de haut-parleurs stéréo 4Ω 3W.
• Mise en réseau
  • Port Gigabit Ethernet RJ45 avec prise en charge PoE en option
  • WiFi 5 et Bluetooth 5 en option via le module Raspberry Pi CM4
  • Connectivité 4G LTE en option via un module mini PCIe et un emplacement pour carte Nano SIM
• USB
  • 2 ports USB 3.0 (connecteur Type-A, jusqu’à 5 Gbit/s)
  • 2 ports USB 2.0 Type-A, uniquement sur ED-SBC2310/2320
  • 3x connecteurs USB 2.0 sur la carte mère pour ED-SBC2310/2320
  • 5x connecteurs USB 2.0 sur la carte mère pour ED-SBC2311/2321
• En série
  • RS232:
    • 1x port sur E/S arrière (connecteur mâle DB9)
    • 6 ports supplémentaires disponibles via des connecteurs d’extension sur la carte mère
  • RS485:
    • 2 ports disponibles via des connecteurs d’extension sur la carte mère
    • Inclut une option de résistance de cavalier de 120R
• GPIO – 1x embase GPIO à 6 broches
• Divers
  • Authentification cryptographique (intégrée à la carte mère)
  • RTC avec batterie de secours (intégrée à la carte mère, pile CR2032 incluse par défaut en Chine)
  • Buzzer (intégré à la carte mère)
  • Voyant du disque dur, voyant d’alimentation
  • Démarrage automatique – 1x connecteur à 3 broches pour l’activation/la désactivation
• Pouvoir
  • Entrée CC 9 V ~ 36 V via prise CC avec protection contre l’inversion de polarité, protection contre les surtensions et protection contre les surintensités
  • Entrée 9 V ~ 36 V CC via un connecteur à 2 broches au pas de 5 mm ; le signal est défini comme VIN+/GND.
  • Consommation électrique maximale : 60 W (max.)
  • PoE en option (IEEE 802.3b)

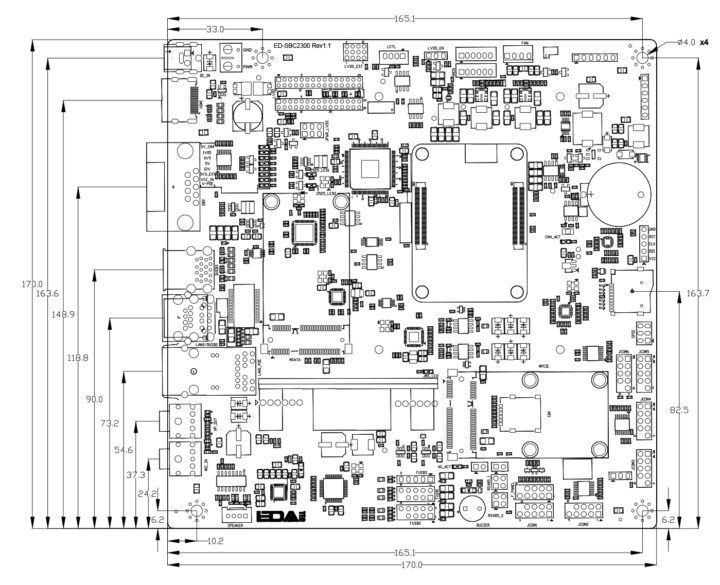

• Dimensions – 170 x 170 mm (format Mini-ITX)
• Poids – 100 grammes
• Plage de température
  • Fonctionnement : -25°C à 50°C
  • Stockage : -25°C à 60°C
• Humidité – 5% à 95% (sans condensation)
• Certifications – FCC/CE

Comme d’habitude, le dernier ordinateur industriel EDATEC basé sur le Raspberry Pi CM4 exécute Raspberry Pi OS Desktop/Lite 32 bits/64 bits avec les pilotes requis pour prendre en charge toutes les fonctionnalités. Les spécifications répertoriées indiquent clairement que l’ED-SBC2310/2311 est conçu pour les applications qui ne nécessitent pas d’audio embarqué ou d’options d’affichage étendues, tandis que l’ED-SBC2320/2321 est idéal pour les applications nécessitant une entrée/sortie audio et un contrôle détaillé sur les écrans LVDS/eDP, tels que les bornes interactives ou les IHM personnalisées.

Au moment de la rédaction de cet article, la société ne fournit aucune information sur les prix du produit et pour obtenir une équation, vous devez contacter le vendeur via son formulaire de contact. Vous trouverez plus d’informations sur la page du produit où vous trouverez également une fiche technique avec des détails techniques supplémentaires.
