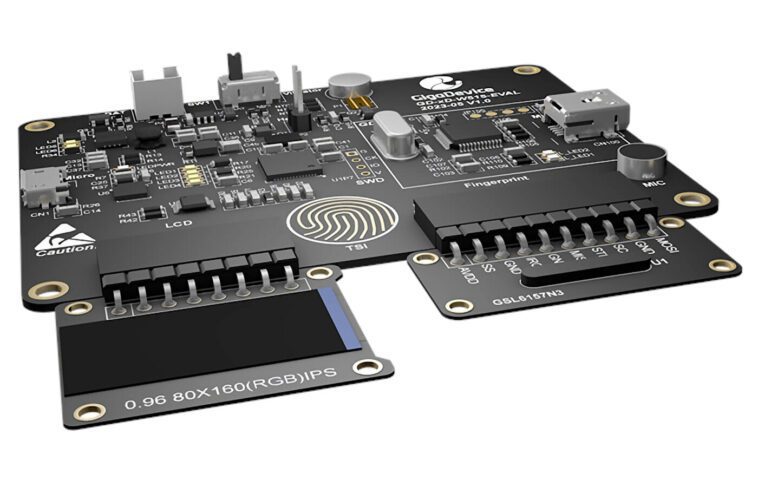

GigaDevice GD-xD-W515-EVAL est un nouveau kit d’évaluation Cortex-M33 « tout-en-un » composé d’une carte mère GD32W515, d’une carte d’empreintes digitales et d’une carte LCD alimentée soit par une batterie, soit par l’interface mini-USB du Programmeur GD-Link.
Le devkit est principalement utilisé pour évaluer diverses puces de la société, à savoir le microcontrôleur Cortex-M33 GD32W515PIQ6 180 MHz, le flash GD25Q128E SPI NOR, le capteur d’empreintes digitales capacitif GSL6157, le circuit intégré de gestion de batterie GD30BC2416 et la puce de gestion de l’alimentation GD30LD1002.
Spécifications de la carte GigaDevice GD-xD-W515-EVAL :
- MCU – Gigadevice GD32W515PIQ6
- Core – Microcontrôleur Arm Cortex-M33 cadencé jusqu’à 180 MHz avec prise en charge Arm TrustZone
- Mémoire – 448 Ko de SRAM
- Stockage – 2 048 Ko de mémoire flash
- Sans fil – WiFi 4 2,4 GHz (802.11b/g/n), mais d’une manière ou d’une autre, non utilisé dans la carte de développement…
- E/S – Jusqu’à 43x GPIO, 3x USART, 2x I2C, 2x SPI, USB 2.0 FS, I2S, etc…
- Paquet – QFN56
- Stockage – Flash SPI NOR 128 Mbits (GD25Q128E)
- Écran – Module d’affichage IPS couleur de 0,96 pouces avec une résolution de 160 × 80
- Audio – Microphone intégré
- Capteurs
- Scanner d’empreintes digitales utilisant le capteur d’empreintes digitales capacitif Gigadevice GSL6157
- Capteur de température
- Programmation/Débogage
- Débogueur GD-Link (JTAG/SWD) via port mini USB et microcontrôleur GD32F103C8T6
- Console série via port micro USB et puce série CH340E
- Divers – Vibreur, LED de charge de la batterie, 4x LED utilisateur, touche tactile capacitive (connectée à l’interface TSI du MCU)
- Source de courant
- 5V via port mini-USB
- Connecteur 2 broches pour batterie LiPo et gestion de charge de batterie jusqu’à 1,5A via Gigadevice GD30BC2416
- Commutateur pour la sélection de la batterie ou de l’alimentation USB
Il n’y a pas d’E/S de rechange sur le kit d’évaluation pour connecter vos propres périphériques, ce qui signifie que toutes les E/S sont utilisées pour les fonctions internes de la carte qui conviennent aux IHM Smart Home, aux serrures de porte intelligentes, aux appareils portables, etc…
L’IDE Arm Keil v5.29 est utilisé pour le développement de logiciels embarqués et le « GD32AllInOneProgrammer » (nom réel : GigaDevice GD-Link Programmer) est utilisé pour flasher le micrologiciel sur la carte via le programmateur GD-Link intégré. Un guide d’utilisation et un dossier de projet sont disponibles pour le comité d’évaluation, mais vous devez attendre l’approbation de l’entreprise avant de le télécharger. Il a fallu deux jours pour obtenir l’approbation du guide d’utilisation dans mon cas, sachant que j’ai demandé pendant les vacances de la Golden Week en Chine.
La société n’a pas fourni de prix pour la carte, mais vous pouvez en obtenir une gratuitement en en demandant une sur la page produit. Je suppose qu’ils n’en enverront un que si vous avez un projet pertinent avec un volume de production minimum attendu.
Merci à TLS pour le conseil.
