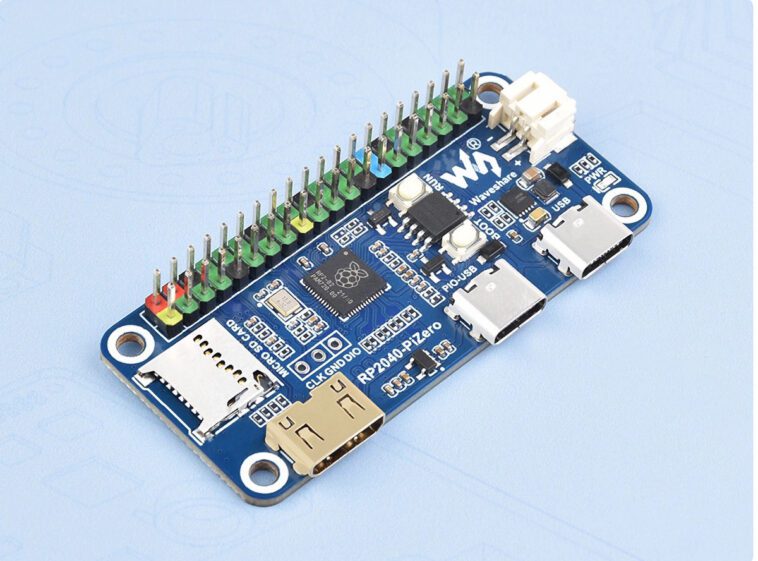

La carte Waveshare RP2040-PiZero est un sosie de Raspberry Pi Zero qui comprend un microcontrôleur Raspberry Pi RP2040 au lieu d’un processeur d’application compatible Linux.
Mais la carte RP2040 est livrée avec la même disposition que le Raspberry Pi Zero et des ports similaires, notamment deux ports USB Type-C, un connecteur mini HDMI/DVI, un emplacement pour carte microSD et un en-tête GPIO à 40 broches, mais ajoute également la prise en charge du LiPo. batteries avec un connecteur à 2 broches et un circuit de charge.
Spécifications du RP2040-PiZero :
- MCU – Microcontrôleur Raspberry Pi RP2040 dual-core Cortex M0+ à 133 MHz avec 264 Ko de SRAM intégrée
- Stockage – Flash SPI de 16 Mo, emplacement pour carte microSD
- Vidéo – Port mini HDMI pouvant émettre des signaux DVI
- USB – 1x port USB Type-C pour les données utilisant la mise en œuvre d’un hôte/périphérique PIO-USB
- Extension – connecteur à code couleur à 40 broches avec 2x SPI, 2x I2C, 2x UART, 4x ADC 12 bits, 16x PWM, 8x machines à états d’E/S programmables (PIO) pour une prise en charge de périphériques personnalisés
- Divers – « Horloge et minuterie sur puce », capteur de température.
- Source de courant
- 5 V via le port USB Type-C
- Prise en charge de la batterie au lithium via un connecteur de recharge/décharge
- Modes veille et dormance à faible consommation.
- Dimensions – 65 mm x 30 mm
Waveshare prend en charge MicroPython, Arduino et le SDK C/C++ et exploite les projets existants pour la sortie HDMI/DVI (PicoDVI) et les données USB (USB-PIO). Vous trouverez des instructions pour commencer, des exemples de code et le schéma PDF dans le wiki.
Ce n’est pas la première fois que nous abordons une carte Raspberry Pi RP2040 qui suit (un peu) le facteur de forme Pi Zero, comme SB Components StackyPi le prétendait, mais sans les ports « PIO-USB » et micro HDMI, donc la carte Waveshare. est un match plus proche.
Waveshare RP2040-PiZero peut être acheté sur Aliexpress pour environ 15 $, frais de port compris, ainsi que directement dans le magasin de la société pour 9,99 $ plus frais de port.
