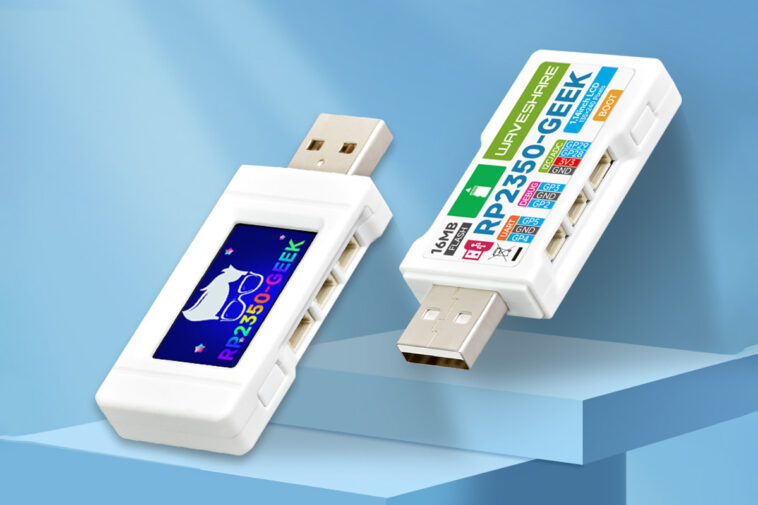

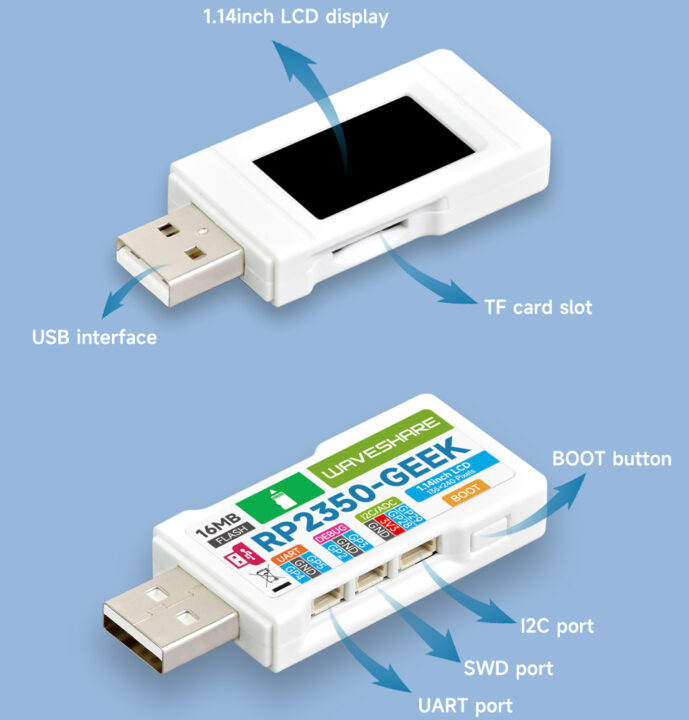

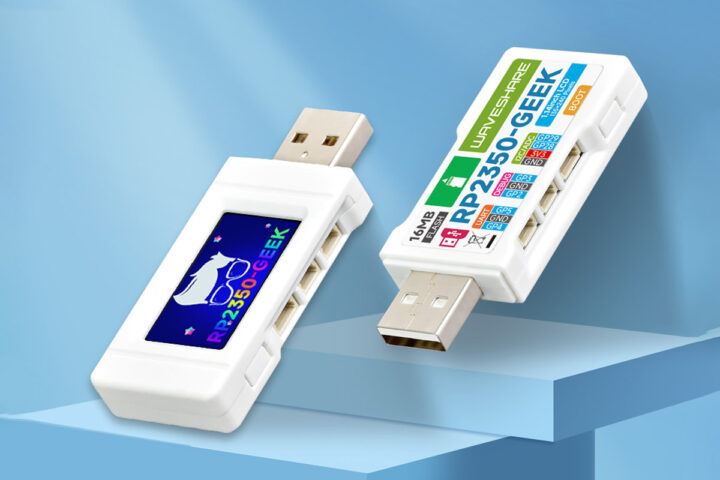

Waveshare a récemment lancé la carte de développement USB RP2350-GEEK qui peut également être utilisée comme débogueur pour les cartes Raspberry Pi et d’autres cibles basées sur Arm. Construit autour du MCU Raspberry Pi RP2350, cette carte de développement/débogueur comprend un écran LCD IPS couleur 65K de 1,14 pouces, une interface USB Type-A, un emplacement pour carte microSD prenant en charge la communication SDIO et SPI, 16 Mo NOR-Flash et plusieurs interfaces, dont 3. -pin SWD, USB vers UART et ports I2C.

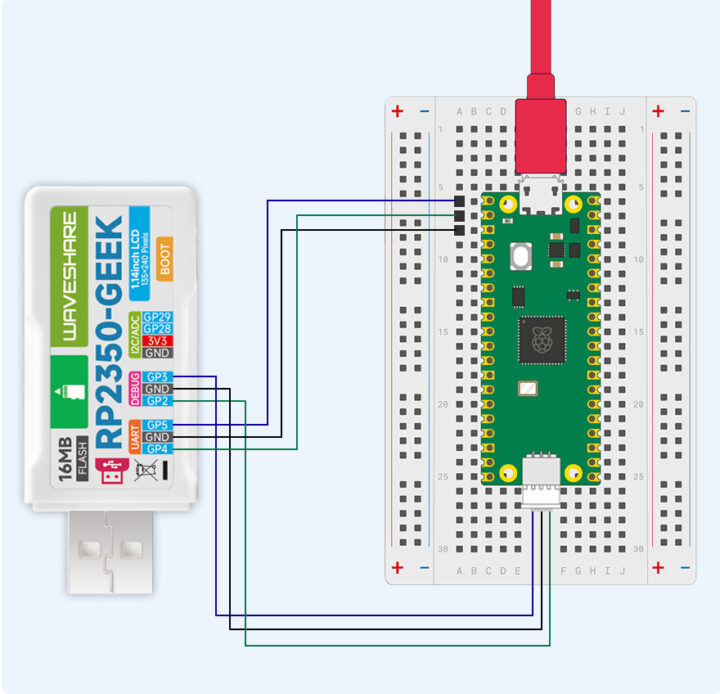

La carte est compatible avec les outils de débogage standard CMSIS-DAP comme OpenOCD, qui se connecte au connecteur de débogage à 3 broches du Raspberry Pi pour le débogage. Il dispose également d’un micrologiciel open source pour des mises à niveau faciles. Logée dans un boîtier en plastique, la carte de développement ressemble à une clé USB et convient au débogage, aux tests et au développement de micrologiciels dans l’IoT, les systèmes embarqués et les projets éducatifs.
Spécifications du débogueur Waveshare RP2350-GEEK Raspberry Pi
- Microcontrôleur – MCU Raspberry Pi RP2350A
- Processeur – Processeur Arm Cortex-M33 double cœur à 150 MHz
- Mémoire – 520 Ko de RAM interne
- Stockage – 8 Ko OTP
- Paquet – QFN-60 ; 7×7mm
- Stockage
- Mémoire flash NOR de 16 Mo pour le code et les données (W25Q128JVSIQ)
- Emplacement pour carte MicroSD (interface SDIO et SPI)
- Écran – Écran LCD IPS couleur 1,14 pouces 240 × 135 65K
- USB – Le port USB Type-A se connecte directement au PC ou à l’hôte
- Expansion
- Connecteur I2C Grove à 4 broches
- Connecteur UART à 3 broches
- Interface de débogage – connecteur SWD à 3 broches compatible avec CMSIS-DAP, OpenOCD et le connecteur de débogage à 3 broches de Raspberry Pi
- Divers – Boîtier en plastique durable
- Alimentation
- 5 V via le port USB-A
- Broches 3,3 V sur le connecteur I2C

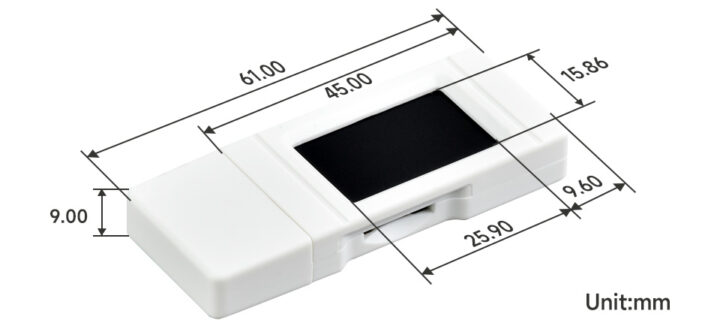

- Dimensions – 61 x 25 x 9 mm
Comme l’appareil est construit autour du MCU Raspberry Pi RP2350, il devrait fonctionner avec MicroPython et Arduino IDE, mais ce n’est pas clair pour le moment car la page Wiki est encore en développement. L’appareil prend également en charge les outils CMSIS-DAP comme OpenOCD pour le débogage des microcontrôleurs Arm et dispose d’un micrologiciel open source pour une personnalisation et des mises à niveau faciles.
Nous avons précédemment examiné le Waveshare RP2040-GEEK, construit autour du microcontrôleur RP2040 qui offre des fonctionnalités très similaires par rapport au nouveau RP2350-GEEK. La principale différence est que le RP2350-GEEK utilise le dernier microcontrôleur Raspberry Pi (le RP2350) et dispose de 16 Mo de mémoire flash par rapport aux 4 Mo trouvés sur l’ancien modèle. Nous avons également parlé du dongle USB ESP32-S3, une autre carte de développement USB avec écran, mais contrairement au RP2350-GEEK, il lui manque des capacités de débogage. De plus, nous avons écrit sur la sonde de débogage Raspberry Pi, qui est l’outil officiel de débogage des cartes Raspberry Pi.
Le Waveshare RP2350-GEEKboard est disponible sur Aliexpress au prix de 11,96 $ et sur Amazon au prix de 16,31 $. mais vous le trouverez également sur la boutique officielle Waveshare où il est au prix de 10,99 $ sans frais de port.
