Le Raspberry Pi Compute Module 5, ou Raspberry Pi CM5 en abrégé, est désormais disponible avec jusqu’à 16 Go de mémoire LPPDR4 ECC, jusqu’à 64 Go de flash eMMC et un module sans fil WiFi 5 et Bluetooth 5.0 LE en option. Il a le même facteur de forme que les Raspberry Pi CM4 et CM4 Lite lancés en 2020, mais offre une amélioration significative des performances.
Le Raspberry Pi CM5 est essentiellement une petite version du Raspberry Pi 5 SBC conçue pour les applications embarquées avec un SoC quadricœur Broadcom BCM2712 Cortex-A76, et proposée avec 2 Go à 16 Go de RAM, 16 Go à 64 Go de flash eMMC en option et WiFi 5 en option. et module Bluetooth 5.0. Comme d’habitude, il existe également des versions Raspberry Pi CM5 Lite sans flash eMMC destinées à être démarrées à partir d’une carte microSD ou d’un SSD sur la carte support.

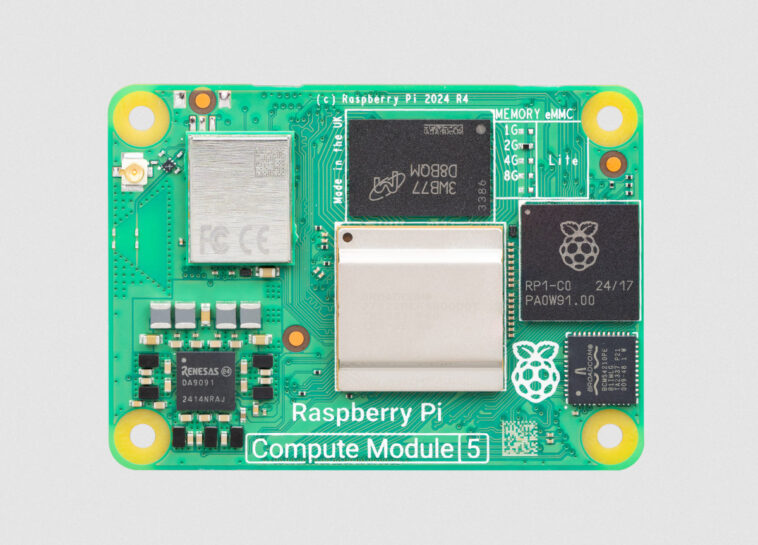

Module de calcul Raspberry Pi 5
Spécifications du Raspberry Pi CM5 :
- SoC – Broadcom BCM2712
- Processeur – Processeur Arm Cortex-A76 quadricœur 64 bits à 2,4 GHz
- GPU – GPU VideoCore VII avec prise en charge des graphiques OpenGL ES 3.1, Vulkan 1.2
- VPU – Décodeur HEVC 4Kp60
- Mémoire système – 2 Go, 4 Go, 8 Go ou 16 Go SDRAM LPDDR4-4267 avec ECC
- Stockage – Options pour flash eMMC 0 Go (CM5 Lite), 16 Go, 32 Go ou 64 Go
- Réseautage
- Gigabit Ethernet PHY prenant en charge IEEE 1588
- Options pour module radio certifié prenant en charge le WiFi 5 double bande et le Bluetooth 5.0 BLE avec commutateur électronique intégré pour choisir entre une trace PCB ou une antenne externe
- 2x connecteurs carte à carte haute vitesse
- Stockage – SDIO 2.0 (CM5 Lite uniquement)
- Sortie/Entrée vidéo
- 2x ports HDMI 2.0 jusqu’à 4Kp60
- 2 ports MIPI à 4 voies prenant en charge à la fois DSI (port d’affichage) et CSI-2 (port de caméra)
- USB
- 1x port USB 2.0 (haut débit)
- 2 ports USB 3.0, prenant en charge un fonctionnement simultané à 5 Gbit/s
- Complexe root PCIe x1, Gen 2 (5 Gbit/s)
- Jusqu’à 30 × GPIO prenant en charge la signalisation 1,8 V ou 3,3 V et les options de périphériques :
- Jusqu’à 5x UART
- Jusqu’à 5x I2C
- Jusqu’à 5x SPI
- Interface SDIO
- DPI (affichage RVB parallèle)
- 1x I2S
- Jusqu’à 4x canaux PWM
- Jusqu’à 3x sorties GPCLK
- Divers – Refroidisseur Raspberry Pi CM5 56 x 41 x 12,7 mm en option (dissipateur thermique)
- Alimentation – Une seule entrée PSU +5 V prend en charge USB PD jusqu’à 5 A à 5 V.
- Dimensions – 55 x 40 x 4,7 mm ; 4x trous de montage M2,5
- Plage de température – -20°C à +85°C
- MTBF au sol bénin : 143 000 heures (168 000 heures CM5 Lite)
- Durée de vie de production – Le Raspberry Pi Compute Module 5 restera en production au moins jusqu’en janvier 2036
- Conformité – C’est compliqué… Il y a une longue liste que je ne reproduirai pas ici
Le logiciel des modules Raspberry Pi CM5 et CM5 Lite est fondamentalement le même que celui du Raspberry Pi 5 avec le système d’exploitation officiel Raspberry Pi recommandé, mais des systèmes d’exploitation tiers sont également disponibles.

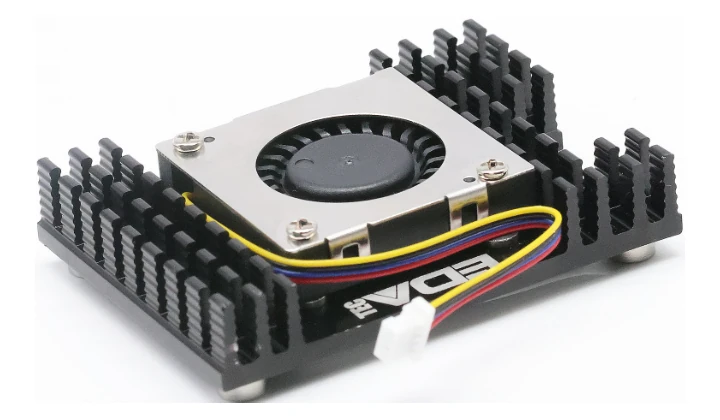

Le nouveau module comporte de nombreux composants susceptibles de générer beaucoup de chaleur, mais le Raspberry Pi ne fournit qu’un « refroidisseur » (alias dissipateur thermique), comme indiqué ci-dessus. EDATEC a déjà réalisé un refroidisseur actif CM5 qui sera disponible sur Digikey et Mouser.
Carte IO et kit de développement Raspberry Pi CM5
Comme pour les générations précédentes de modules de calcul, une carte IO Raspberry Pi CM5 est disponible pour évaluer le module et les premiers développements logiciels avant que la carte support personnalisée ne soit prête. La carte a été conçue avec KiCAD et sera du matériel open source.
Spécifications de la carte IO Raspberry Pi CM5 :
- Compatible avec les modules Raspberry Pi CM5 et CM5 Lite
- Stockage
- Support pour carte MicroSD pour modules Compute Module 5 Lite
- Prise PCI M.2 M-key pour SSD NVMe 2230, 2242, 2260 ou 2280
- Sortie vidéo – 2 ports HDMI 2.1 pleine taille jusqu’à 4Kp60
- Mise en réseau – Gigabit Ethernet RJ45 avec prise en charge PoE+ HAT+
- USB – 2 ports USB 3.0
- Extension IO – En-tête GPIO 40 broches et trous de montage pour le connecteur Raspberry Pi HAT+
- Divers
- Bouton d’alimentation pour réveiller et éteindre le Compute Module 5
- Connecteur de ventilateur PWM à 4 broches
- Prise de batterie RTC
- Alimentation – +5 V/5 A via bloc d’alimentation USB-C
- Dimensions – 160 x 90 mm
- MTBF au sol bénin – 131 000 heures
- Durée de production : – Jusqu’en janvier 2028 au moins

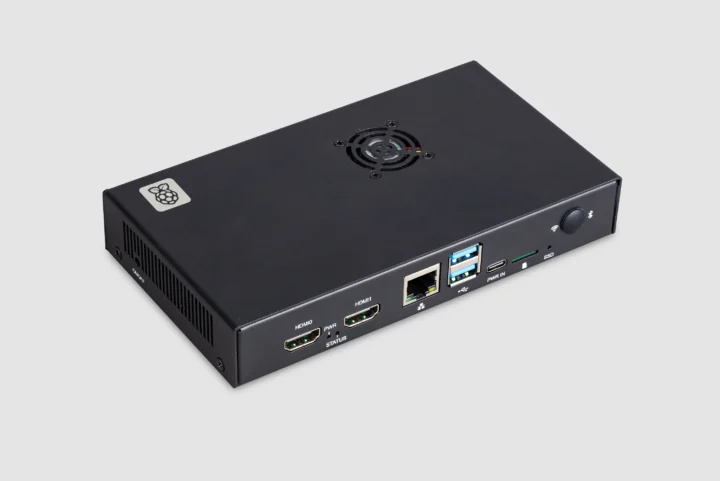

Il s’agit essentiellement d’un grand Raspberry Pi 5 avec des ports HDMI pleine taille et davantage de fonctionnalités intégrées, mais pas de ports USB 2.0. La société fournit également un kit de développement complet avec tous les accessoires nécessaires pour commencer (nous en parlerons plus tard dans la journée puisque j’ai un kit opérationnel ici dans le « bureau » de Raspberryme Software), y compris le « IO Case » comme indiqué ci-dessous.
Prix du Raspberry Pi CM5
Il y a encore plus de choix qu’auparavant pour le module en raison de l’option de 16 Go de RAM supplémentaire avec des prix allant de 45 $ à 135 $.
| Numéro de pièce | Sans fil | BÉLIER | eMMC | Prix |
|---|---|---|---|---|
| CM5002000 | Non | 2 Go | 0 Go (léger) | 45 $ |
| CM5002016 | Non | 2 Go | 16 GB | 50 $ |
| CM5002032 | Non | 2 Go | 32 Go | 55 $ |
| CM5002064 | Non | 2 Go | 64 Go | 55 $ |
| CM5004000 | Non | 4 Go | 0 Go (léger) | 55 $ |
| CM5004016 | Non | 4 Go | 16 GB | 60 $ |
| CM5004032 | Non | 4 Go | 32 Go | 65 $ |
| CM5004064 | Non | 4 Go | 64 Go | 70 $ |
| CM5008000 | Non | 8 Go | 0 Go (léger) | 75 $ |
| CM5008016 | Non | 8 Go | 16 GB | 80 $ |
| CM5008032 | Non | 8 Go | 32 Go | 85 $ |
| CM5008064 | Non | 8 Go | 64 Go | 90 $ |
| CM5016000 | Non | 16 GB | 0 Go (léger) | 115 $ |
| CM5016016 | Non | 16 GB | 16 GB | 120 $ |
| CM5016032 | Non | 16 GB | 32 Go | 125 $ |
| CM5016064 | Non | 16 GB | 64 Go | 130 $ |
| CM5102000 | Non | 2 Go | 0 Go (léger) | 50 $ |
| CM5102016 | Oui | 2 Go | 16 GB | 55 $ |
| CM5102032 | Oui | 2 Go | 32 Go | 60 $ |
| CM5102064 | Oui | 2 Go | 64 Go | 65 $ |
| CM5104000 | Oui | 4 Go | 0 Go (léger) | 60 $ |
| CM5104016 | Oui | 4 Go | 16 GB | 65 $ |
| CM5104032 | Oui | 4 Go | 32 Go | 70 $ |
| CM5104064 | Oui | 4 Go | 64 Go | 75 $ |
| CM5108000 | Oui | 8 Go | 0 Go (léger) | 80 $ |
| CM5108016 | Oui | 8 Go | 16 GB | 85 $ |
| CM5108032 | Oui | 8 Go | 32 Go | 90 $ |
| CM5108064 | Oui | 8 Go | 64 Go | 95 $ |
| CM5116000 | Oui | 16 GB | 0 Go (léger) | 120 $ |
| CM5116016 | Oui | 16 GB | 16 GB | 125 $ |
| CM5116032 | Oui | 16 GB | 32 Go | 130 $ |
| CM5116064 | Oui | 16 GB | 64 Go | 135 $ |
La carte IO Raspberry Pi CM5 est vendue 20$, le boîtier IO 15$ et le refroidisseur 5$, le tout disponible chez vos distributeurs habituels. Certaines informations sur le CM5 ont été divulguées auparavant, nous savons donc que plusieurs entreprises ont prévu la sortie du matériel CM5, notamment SECO, EDATEC avec IHM et PC embarqués, et KSH a prévu de lancer la passerelle IoT WPC-632-PI CM5 5G au premier trimestre 2024 en tant que passerelle IoT WPC-632-PI CM5 5G. mise à jour de son précédent WPC-632-Pi CM4 basé sur le Compute Module 4.
Plus de détails sur le Raspberry Pi Compute Module 5 peuvent être trouvés sur la page produit.
