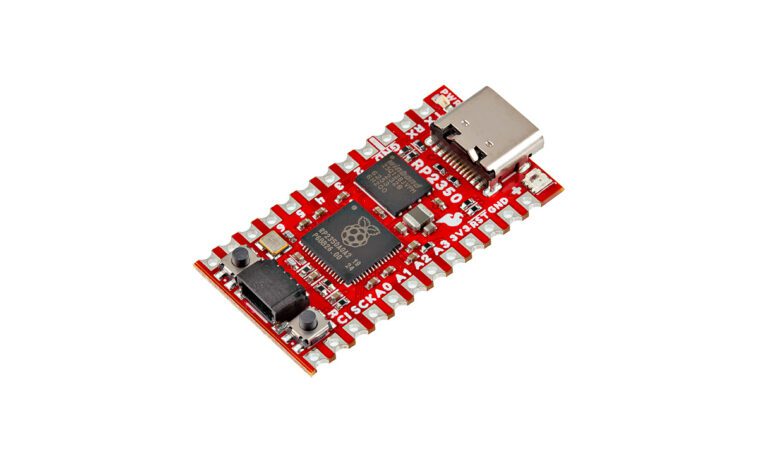

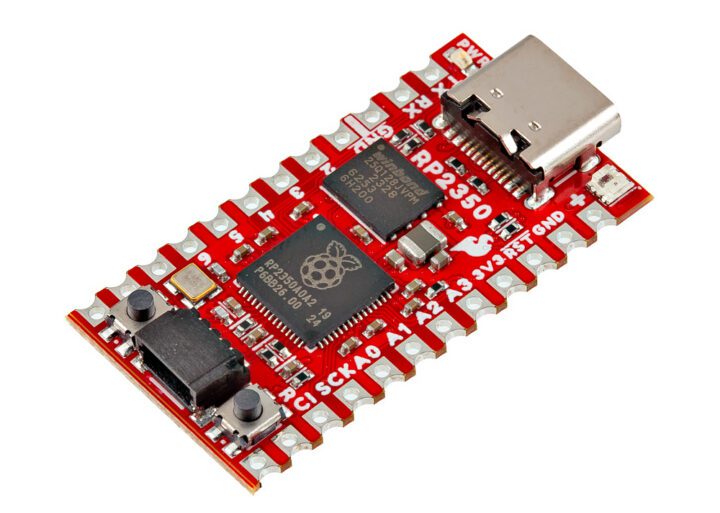

La SparkFun Pro Micro – RP2350 est une carte de développement compacte et puissante construite autour de la puce RP2350 de Raspberry Pi et équipée de 16 Mo de flash et de 8 Mo de flash. Elle suit la conception Pro Micro mise à jour et comprend un connecteur USB-C, un connecteur Qwiic, une LED RVB WS2812B, des boutons de démarrage et de réinitialisation, un fusible PTC réarmable et des pastilles de soudure PTH et crénelées.
La semaine dernière, en plus du Raspberry Pi Pico 2, nous avons parlé d’autres cartes avec le Raspberry Pi RP2350, comme le XIAO RP2350, le RP2350 Stamp de Solder Party et le Cytron MOTION 2350 Pro. N’hésitez pas à les consulter si ces cartes vous intéressent.
SparkFun Pro Micro – Caractéristiques techniques du RP2350
- Microcontrôleur – Raspberry Pi RP2350A MCU
- Processeur
- Arm Cortex-M33 double cœur à 150 MHz avec Arm Trustzone pour un démarrage sécurisé
- Hazard3 RISC-V double cœur 32 bits à 150 MHz
- Jusqu’à deux cœurs peuvent être utilisés en même temps
- Mémoire – 520 Ko de SRAM sur puce dans 10 banques
- Stockage OTP de 8 Ko
- Fonctionnalités de sécurité
- 8 Ko d’OTP anti-fusible pour le stockage des clés
- Démarrage sécurisé (Arm uniquement)
- Accélération SHA-256
- Matériel TRNG
- Processeur
- Mémoire – QSPI PSRAM externe de 8 Mo
- Stockage – Flash QSPI externe de 16 Mo (W25Q128)
- Connecteur USB – Type-C pour l’alimentation principale et la programmation
- Expansion
- 2x embases 12 broches avec 2x UART, 1x SPI, 10x GPIO (4x utilisés pour UART1 et UART0), 4x ADC, I2C, 3,3V et GND
- Connecteur Qwiic avec I2C connecté au GPIO 16 (SCL) et au GPIO 17 (SDA) avec des résistances de rappel de 3,3 V
- DIRIGÉ
- LED d’alimentation rouge sur ligne 3,3 V
- LED RVB WS2812 connectée à la broche 25
- Pastille de soudure pour la connexion en guirlande de plusieurs LED WS2812
- Boutons – Deux boutons poussoirs pour la réinitialisation et le démarrage
- Cavaliers à souder
- Cavalier PWR (fermé par défaut) – contrôle le circuit LED d’alimentation
- Cavalier SHLD (fermé par défaut) – relie la broche de blindage USB-C à la terre, peut être ouvert pour isoler
- Alimentation électrique
- Entrée 5 V via USB Type-C
- Broche RAW PTH (entrée max 5,3 V)
- Dimensions – 33,02 x 17,78 mm

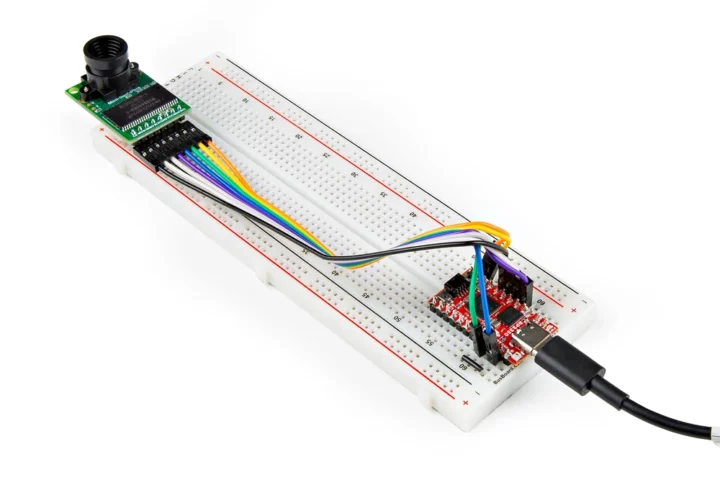

Le Pro Micro – RP2350 utilise un chargeur de démarrage UF2 pour un flashage de code facile, apparaissant comme un périphérique de stockage USB sans nécessiter de pilotes sous Windows, Mac OSX ou Linux. Ce chargeur de démarrage prend en charge les SDK Pico C/C++ et MicroPython. De plus, le RP2350 est compatible avec ArduCAM, et la page d’exemple comprend un code de démonstration montrant comment configurer et utiliser la PSRAM sur le Pro Micro – RP2350 avec le SDK Pico utilisé pour le traitement d’images et la transmission d’images via USB.
Comme la plupart des produits SparkFun, le Pro Micro RP2350 est open source, avec des schémas, des fichiers Gerber, un micrologiciel et d’autres documentations publiés sur la page du produit et la page du guide de connexion.
La carte de développement SparkFun Pro Micro – RP2350 est disponible dans la boutique officielle de SparkFun pour 14,95 $, avec des remises pour les achats en gros.
