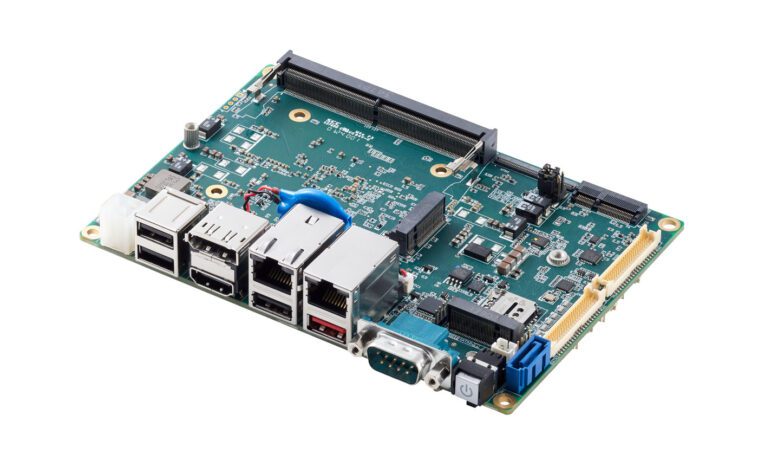

ADLINK SBC35-ALN est un SBC Intel N97 de 3,5 pouces avec jusqu’à 16 Go de DDR5, un socket M.2 pour le stockage M.2 et un connecteur d’extension SBC-FM personnalisé avec interfaces PCIe Gen3 x1, USB 2.0 et SMBus.

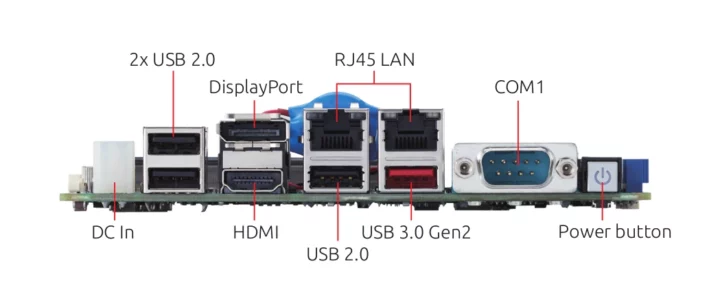

La carte 3,5 pouces dispose également de deux ports Ethernet Gigabit, de trois interfaces d’affichage avec HDMI, DisplayPort et LVDS ou eDP, de plusieurs ports USB et d’interfaces série RS232/RS422/RS485, d’en-têtes de boîtier à 40 broches et de prises M.2 E-Key et B-Key pour l’extension sans fil.
Spécifications ADLINK SBC35-ALN :
- SoC – Processeur Intel N97 quad-core Alder Lake-N jusqu’à 3,6 GHz avec 6 Mo de cache, Intel UHD Graphics ; TDP 12 W
- Mémoire système – Jusqu’à 16 Go DDR5 4800 MHz via un emplacement SODIMM
- Stockage
- 1x connecteur d’alimentation SATA III + SATA
- Mémoire flash SPI 256 Mbit pour le BIOS
- Afficher
- 1 port DisplayPort 1.4
- 1x HDMI 2.0 via DP vers HDMI Rediriger
- LVDS/eDP (par défaut : LVDS)
- Prend en charge 3 écrans indépendants
- Audio
- Codec audio Realtek ALC888S
- 1 entrée ligne, 1 sortie ligne, entrée micro via connecteur de boîtier 40 broches
- Mise en réseau
- 2 ports Gigabit Ethernet RJ45 utilisant des contrôleurs Intel i210IT
- WiFi et Bluetooth en option via socket M.2 (voir section Extension)
- 4G LTE en option via socket M.2 et emplacement pour carte SIM (voir section Extension)
- USB
- 1 port USB 3.2 Gen2 (10 Gbit/s) Type-A
- 3 ports USB 2.0 Type-A
- En série
- COM1 : connecteur RS-232/422/485 DB9
- COM2 : connecteur RS-232/422/485 DB9 ou embase de boîtier à 40 broches (par défaut) selon l’option BoM
- COM4 : 2x RS-232 via connecteur de boîtier à 40 broches
- Expansion
- Prise M.2 M-Key 2280 (PCIe x2)
- Prise M.2 E-Key 2230 (prise en charge CNVi, PCIe x1 pour WiFi + USB 2.0 pour BT)
- Prise M.2 B-Key 3042 (USB 3.0/2.0) avec emplacement pour carte SIM (USB 3.0/2.0)
- Extension de carte SCB-FM avec PCIe Gen3 x1, USB 2.0 et SMBus/LPC
- Embase 40 broches avec 8x DI, 8x DO, UART, audio, etc…
- Sécurité – TPM 2.0 en option
- Divers – Bouton d’alimentation ; Batterie RTC
- Alimentation – 12 V à 24 V CC via connecteur à 4 broches ou prise CC (option)
- Dimensions – 146 x 102 mm (SBC 3,5 pouces)
- Poids – N/A
- Plage de température – Fonctionnement : 0°C à +60°C ; stockage : -40°C à +85°C
- Certifications
- CEM – CE, FCC Classe B
- ESD – Contact +/-4 KV, Air +/-8 KV
ADLINK prend en charge Windows 10/11 IoT Enterprise 64 bits par défaut et peut également prendre en charge Ubuntu 22.04 sur demande.
Jetons un œil au connecteur d’extension SBC-FM. Il est composé de deux connecteurs, un connecteur Hirose FH34SRJ-50S-0.5SH(50) à 50 broches (position M ci-dessous) et un connecteur MOLEX 53398-0471 à 6 broches (position U) qui sont placés aux extrémités opposées de la carte SBC35-ALN. Alors que le SBC Alder Lake-N prend en charge PCIe Gen3 x1, USB 2.0 et SMBus, le connecteur SBC-FM comprend également PCIe Gen4 x4 et USB 3.0 pour les cartes plus puissantes de la série SBC35 telles qu’un SBC35-RPL alimenté par un choix de processeurs Raptor Lake de 13e génération.
FM signifie « Flexible Mechanical » et est conçu pour connecter des AFM (Adaptive Function Modules) personnalisés avec des interfaces réseau haut débit, des ports USB supplémentaires, etc… via un câble FPC.
La carte d’extension peut être placée sur le dessus ou le dessous du SBC, ainsi que sur le côté selon les besoins.
ADLINK ne fournit pas de modules de fonctions adaptatives compatibles SBC-FM pré-construits pour le moment, il semble donc que cela soit uniquement destiné aux cartes conçues sur mesure pour le moment, même si je m’attends à ce que certains modules SBC-FM soient disponibles au fil du temps.
La société affirme que les ordinateurs monocartes de la série SBC35 conviennent à une gamme d’applications dans les domaines de l’automatisation, des transports, de la médecine et des projets de villes intelligentes, notamment les robots mobiles autonomes (AMR), les stations de recharge pour véhicules électriques (VE) et les bornes libre-service.
Les prix n’ont pas été rendus publics. Vous trouverez plus de détails sur la page produit de la série SBC35 et dans le communiqué de presse.
