La carte d’affichage numérique Geniatech DS-3566 est alimentée par un SoC Rockchip RK3566

La carte d'affichage numérique Geniatech DS-3566 est alimentée par un SoC Rockchip RK3566

Geniatech DS-3566 est une carte basée sur Rockchip RK3566 conçue pour les applications d’affichage numérique avec plusieurs interfaces vidéo discrètes telles que HDMI, LVDS, eDP et MIPI DSI, et de nombreux en-têtes et connecteurs pour l’extension.

L’ordinateur monocarte est livré avec jusqu’à 8 Go de RAM, 128 Go de mémoire flash eMMC et prend en charge Gigabit Ethernet, WiFi 5, Bluetooth 4.1, ainsi que la connectivité cellulaire en option. Certaines des interfaces disponibles via les connecteurs incluent RS232, RS485, CAN Bus, I2C, SPI, etc…

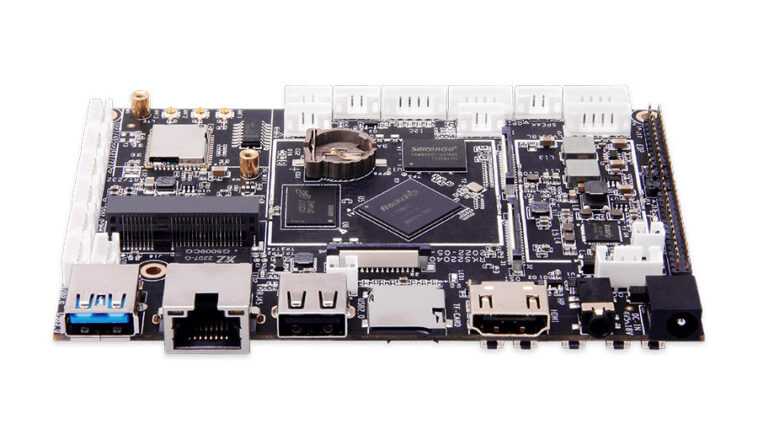

Géniatech DS-3566

Spécifications Geniatech DS-3566 :

  • SoC – Processeur Arm Cortex-A55 quadricœur Rockchip RK3566 à 1,8 GHz avec GPU Arm Mali-G52 EE, 0,8 TOPS NPU
  • Mémoire système – 2 Go à 8 Go LPDDR4
  • Stockage – Flash eMMC de 16 Go à 128 Go, emplacement pour carte MicroSD
  • Interfaces vidéo
    • 1x HDMI 2.1 jusqu’à 4Kp60
    • 1x en-tête LVDS et en-tête de rétroéclairage
    • 1x en-tête eDP et en-tête de rétroéclairage
    • 1x connecteur MIPI DSI 4 voies
  • Caméra – 1 connecteur MIPI CSI à 4 voies
  • l’audio
    • Prise casque 3,5 mm
    • 2x connecteur micro
    • En-tête de haut-parleur à 4 broches
  • La mise en réseau
    • Gigabit Ethernet avec connecteur RJ45 à profil bas
    • Module sans fil WT6354 avec Wi-Fi 5 2×2 MIMO et Bluetooth 4.1 (basé sur AP6354)
    • Connectivité cellulaire 2G/3G/4G/LTE en option via une prise mPCIe et un emplacement pour carte nano SIM
    • 3x connecteurs d’antenne u.FL pour WiFi, Bluetooth et cellulaire
  • USB – 1 port USB Type-A 3.0, 1 port USB 2.0 OTG Type-A, 4 connecteurs internes USB 2.0 à 4 broches
  • Série (Tous au pas de 2,0 mm)
    • 3 connecteurs RS232 à 4 broches
    • 1x connecteur RS485 à 4 broches
    • 1x connecteur de bus CAN à 4 broches
  • Expansion (tous les pas de 2,0 mm)
    • Connecteur GPIO 2 broches
    • Connecteur SPI 6 broches
    • Connecteur I2C 6 broches
  • Débogage – en-tête de débogage à 4 broches
  • Divers – connecteur IR 4 broches, connecteur de clé ADC, RTC + support de batterie, boutons de réinitialisation et de récupération, 3x boutons utilisateur
  • Alimentation – 5 à 18 V via une prise CC ou un connecteur à 4 broches (Remarque : les spécifications indiquent 5 V/2 A, mais sérigraphie 5 ~ 18 V)
  • Dimensions – 124 x 85 mm ; Épaisseur : 14 mm (estimation ; basée sur les spécifications Khadas VIM4 avec une conception similaire à profil bas)
  • Poids 70 grammes
  • Plage de température – 0 à 60°C

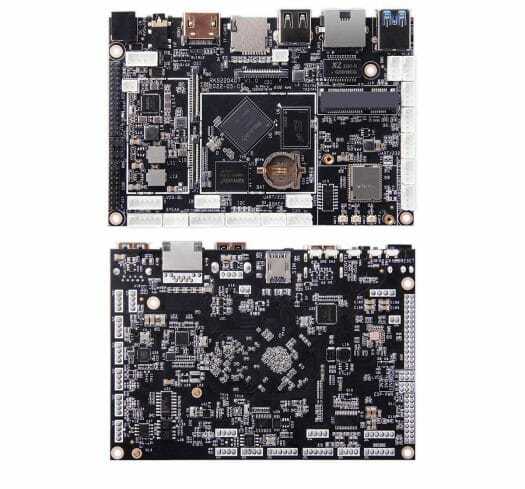

Panneau d'affichage numérique RK3566

Geniatech fournit les systèmes d’exploitation Debian10 et Android 11 pour la carte et prétend fournir des ressources et des fiches techniques pour le développement personnalisé. Outre la signalisation numérique, la carte Rockchip RK3566 peut également être utilisée pour les IHM tactiles, les moniteurs de salle de conférence, les caisses enregistreuses, les terminaux en libre-service, les solutions d’infodivertissement automobile, etc.

Geniatech n’a pas fourni d’informations sur les prix du DS-3566 SBC. Plus de détails peuvent être trouvés sur la page du produit.
