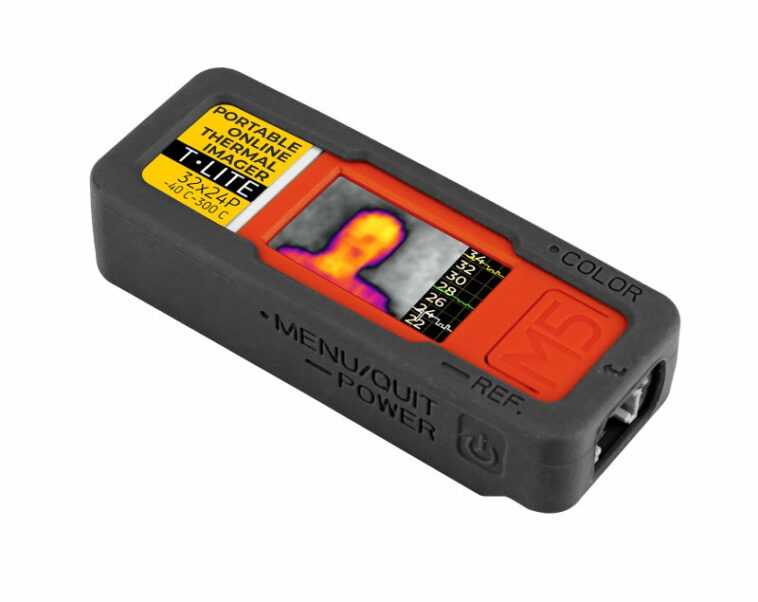

M5Stack T-Lite est un imageur thermique Wi-Fi avec la même caméra thermique IR MLX90640 que l’on trouve dans l’unité M5Stack Thermal Camera 2 plus un écran couleur de 1,14 pouces pour visualiser les résultats sur l’appareil lui-même.
Basée sur le système ESP32-PICO-D4 en boîtier avec WiFi et Bluetooth, la solution permet à l’utilisateur d’accéder à l’image thermique 32×24 pixels soit sur l’écran intégré, soit en streaming sur le réseau local ou le cloud.
Spécifications du M5Stack T-Lite :
- SiP – Système intégré ESP32-PICO-D4 avec microcontrôleur Tensilica LX6 double cœur ESP32 avec 448 Ko de ROM et 520 Ko de SRAM, 2,4 GHz WiFi 4 et Bluetooth 4.2, et un flash SPI de 4 Mo

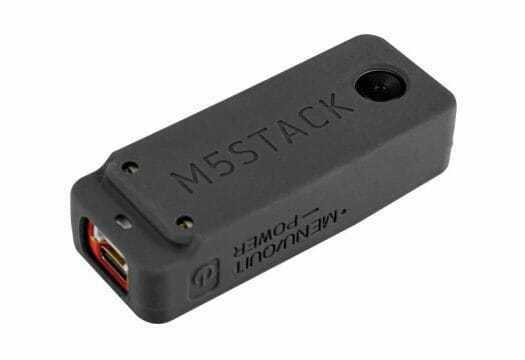

- Caméra thermique – Capteur infrarouge (IR) Melexis MLX90640 avec matrice IR 32×24 pixels, plage : -40°C à 300°C avec une résolution de +/-1,5°C, FoV : 110°x75° (Voir fiche technique)
- Affichage – LCD TFT couleur 1,14 pouces avec résolution 240 × 135, pilote ST7789v2
- Extension – Interface Grove HY2.0-4P à 4 broches (« Port A ») avec I2C, GPIO, ADC ou UART
- Divers – Buzzer passif, Micro MEMS PDM SPM1423
- Batterie – batterie 3,7 V/160 mAh
- Alimentation – 5V @ 0.5A via Port USB de type CUGP AXP192
- Dimensions – 69 x 26,6 x 6,35 mm
- Poids – 30,1 grammes
- Plage de température – -40°C à +85°C
La documentation ne fournit que des informations sur le matériel, bien que la page Web de la documentation intègre un flasheur de micrologiciel basé sur le Web qui indique actuellement « Le produit actuel n’a pas de micrologiciel de test ». Cela dit, j’ai également pu trouver le code source du firmware à construire avec Platform.io. Le matériel est essentiellement un M5StickC-Plus avec un HAT thermique MLX90640, il devrait donc être programmable avec UIFlow, MicroPython et Arduino.
L’imageur thermique M5Stack T-Lite peut être utilisé pour l’avertissement de détection de température, la surveillance des anomalies de température du circuit, les mesures de température sans contact, la détection d’intrusion/mouvement et les thermomètres infrarouges visuels.

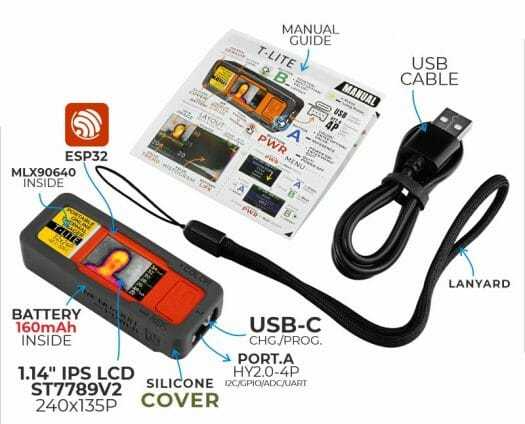

La caméra thermique Wi-Fi M5Stick T-Lite est livrée avec un câble USB Type-C de 20 cm, un cordon et un manuel d’utilisation/guide de démarrage rapide. Il est vendu 79 $ plus les frais d’expédition. La société a également lancé la version ESP32-S3 de son contrôleur Atom avec le kit de développement AtomS3 avec un écran de 0,85 pouce désormais disponible pour 15,50 $.
