Inventia MT-718 PS PSP68 IP68 Industrial Telemétrie Logger intègre des capteurs environnementaux, la connectivité IoT cellulaire

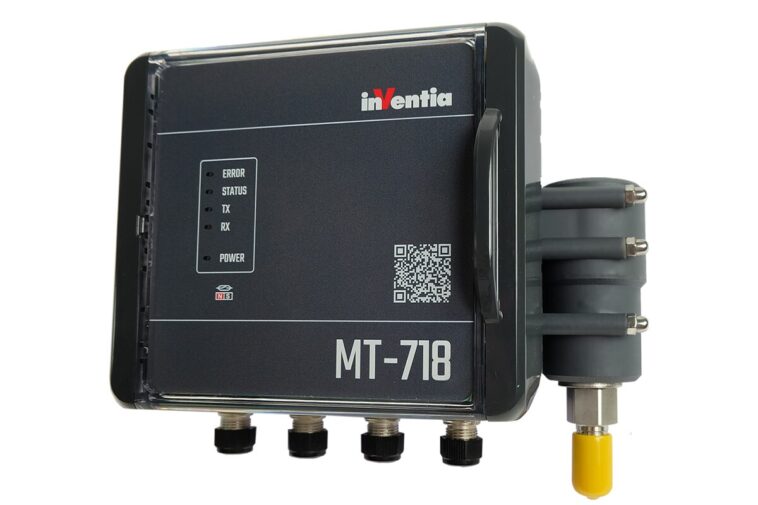

Inventia MT-718 PS est un enregistreur de télémétrie industriel compact et alimenté par batterie conçu pour la surveillance, l’exploitation forestière et la transmission de données dans les applications industrielles et environnementales, en particulier dans les domaines où l’alimentation électrique du réseau et l’accès à l’infrastructure sont limités. Il prend en charge la connectivité 2G / 4G LTE CAT 1 ou NB-IOT / LTE CAT M1 (EMTC) et est livré avec un boîtier imperméable IP68, permettant un fonctionnement de moins de 2 mètres d’eau pendant 24 heures.

Les caractéristiques clés comprennent cinq entrées binaires / comptères, deux entrées analogiques (0 à 5 V avec une option de conversion de 4 à 20 mm) et une pression intégrée (0 à 10 bar), des capteurs de température et d’humidité, ainsi que RS-485 avec support MODBUS RTU. L’enregistreur dispose également de deux sorties numériques, peut stocker jusqu’à 60 000 enregistrements à des intervalles de 1 seconde, propose un affichage OLED en option et prend en charge les mises à jour du micrologiciel OTA. Il est alimenté par des batteries alcalines ou lithium remplaçables pour un fonctionnement à long terme sans entretien et comprend la détection de sabot via un capteur de couvercle.

Le système d’exploitation MT-718 peut être utilisé pour la surveillance du réseau d’eau (débit, pression, niveau), l’automatisation, l’intégration du système IoT, la mesure de l’état environnemental, les diagnostics et les systèmes de contrôle à distance et la sécurité / alarme.

Inventia MT-718 PS Spécifications:

• Module de communication
  • Simcom A7672E (Europe, Asie) – 2G / 4G LTE Cat.1
    • 2G: 900, 1800 MHz
    • 4G (LTE Cat 1): B1, B3, B5, B7, B8, B20
  • Simcom Sim7070G (Global) – LTE Cat.M1 / NB-IOT + 2G Fallback
    • 2G: 850, 900, 1800, 1900 MHz
    • LTE Cat M / Cat NB Bands: B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B27, B28 (Cat M), B66, B85
  • Antenne – Prise externe SMA-F, 50 impédance
• Stockage
  • Flash de 8 Mo ou 16 Mo (option)
  • 30 000 ou 60 000 enregistrements
  • Intervalle d’enregistrement minimum – 1 seconde
• Affichage – Affichage RVB OLED de 1,5 pouce avec résolution 128 × 128
• Port USB – 1x USB-C pour la configuration locale
• SERIE – RS485 (1200–9600 bps Vitesse de transmission, 16 blocs de données)
• Entrées et sorties
  • 5x entrées binaires / comptères (I1 – I5)
    • Polarisation de contact – 3V
    • Fréquence de comptage maximum – 250 Hz
    • Longueur d’impulsion minimale – 2 ms
    • Résistance à l’entrée> 600 kΩ
    • Tension maximale – 30V
    • Courant maximum – 50 Ma
  • 2x entrées analogiques (AN1 – AN2)
    • Plage de mesure – 0–5v
    • Résolution – 12 bits
    • Précision – ± 0,5%
    • Possibilité de convertir 4 à 20 mA de signaux en 0 à 5 V CC
  • 2x sorties binaires (Q1 – Q2)
    • Type de drain ouvert des NMOS
    • Tension maximale – 30v, 250mA
• Capteurs
  • Capteur de pression intégré (0–10 bar, ± 0,5% de précision)
  • Capteur de température numérique intégrée et d’humidité monté à l’extérieur du boîtier
  • Interface 1 fil pour connecter un capteur de température externe
  • Capteur d’ouverture du couvercle (détection de sabotage)
  • Capteur de consommation de charge de batterie
• Mission
  • Interface BLE (Bluetooth à basse énergie) en option
  • Communication avec le récepteur GPS externe (prend en charge CMOS TTL, RS-485, protocole NMEA)
  • RTC (horloge en temps réel) avec batterie
  • Enregistreur de données avec des horaires configurables et des déclencheurs basés sur des événements
  • Alarmes variables horaires
  • Transmission de données spontanées (basées sur des événements) ou planifiées
  • Logiciel de gestion à distance (transmission des paquets ou BLE)
  • Mise à niveau à distance du micrologiciel
  • Option de carte MIM intégrée pour la redondance du réseau (2 réseaux GSM indépendants)
• Pouvoir
  • Entrée d’alimentation externe – 3,0–8,0 V CC
  • Courant de l’impulsion max – <3A
  • Courant en mode de sommeil moyen – <250 μA
  • Alimentation externe en option (module MT-CPV)
  • Options de batterie interne
    • Batteries alcalines 6x (4,5 V / 32AH)
    • Batteries au lithium 6x (3,6 V / 78AH)
  • Capteur de consommation de charge de batterie
  • Sorties de tension (alimentation pour capteurs externes)
    • Sortie clé – 0–5V DC, max 100 mA, précision ± 2% («clé» signifie qu’elle n’est activée que lorsque vous avez besoin pour économiser de l’énergie (pour l’efficacité de la batterie))
    • Sortie VH standard – 15V ou 24V DC (configurable), max 50 mA, précision ± 5% (utilisée pour alimenter les capteurs industriels externes)
    • VS Sortie – (5,0 ± 0,1) V, max 100 mA (fixé à 5,0 V ± 0,1 V)

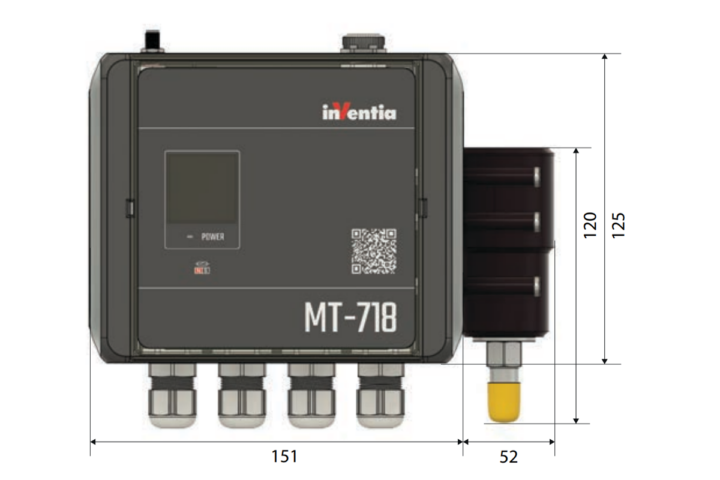

• Dimension – 151 x 125 x 90 mm; 4 trous de montage: Ø4 mm, espacement 127 × 108 mm
• Poids (avec batteries) – 1,42 kg
• Plage de température
  • Batteries alcalines: -20 ° C à + 55 ° C
  • Batteries au lithium: -30 ° C à + 65 ° C
• Matière d’enceinte – Polycarbonate (UL94V-0)
• Évaluation de la protection – IP68 (immersion d’eau 2M pour 24h)
• Certifications – ISO 9001: 2015 certifié

L’appareil dispose d’algorithmes intégrés tels que le temps PRV, le flux PRV et le Geonor M-600 pour l’automatisation et le contrôle avancées. Le temps PRV et l’écoulement PRV permettent un contrôle précis de la pression et de l’optimisation des performances du réseau d’eau. L’algorithme Geonor M-600 prend en charge l’intégration directe avec la jauge de précipitation Geonor pour une surveillance précise des précipitations, ce qui rend l’appareil idéal pour les applications environnementales et d’infrastructure.

L’appareil est conçu pour prendre en charge la configuration locale et distante. Il prend également en charge les mises à jour du micrologiciel en direct (OTA), tandis que le moteur de script Uprog intégré permet une logique et des fonctions de contrôle étendues adaptées à des besoins d’application spécifiques.

Nous avons précédemment couvert le module de télémétrie IoT inventia MT-058 construit autour du SIP nordique semi-conducteur NRF9160, qui prend en charge la connectivité LTE-M / NB-IOT avec GNSS. Le MT-718 est un enregistreur de données IoT Celluar similaire mais avec des options et des interfaces supplémentaires.

L’entreprise n’a rien mentionné sur le prix. Plus d’informations sur l’inventia MT-718 PS Industrial Telemetry Enregistreur peuvent être trouvées sur la page des produits de l’entreprise, où vous trouverez une fiche technique et d’autres ressources.
