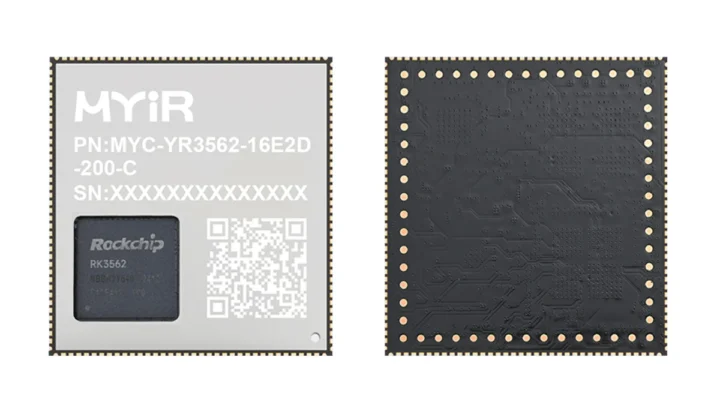

Miyr Tech MYC-ALR3562 est un petit système sur module System 45x43mm qui emballe un SoC AIOT-Aiot RockChip RK3562 ou RK3562J, jusqu’à 2 Go LPDDR4, 16GB EMMC Flash, 32 kbit eprom et un PMIC.
Pour garder le module petit tout en ne faisant aucun compromis sur le nombre d’E / S, la société a conçu le module avec 164 trous castels (LCC -) et 58 pads (LGA). Cela signifie que le système sur module MYC-ALR3562 obtient toutes les interfaces du SOC RK3562 (J), y compris Gigabit Ethernet, USB 3.0, PCIE 2.1, RVB, LVDS et interfaces MIPI-DSI, entrées de la caméra (MIPI-CSI) et une gamme d’interfaces à faible débit.
MYC-ALR3562 SOM SPÉCIFICATIONS
- Soc – Rockchip RK3562 ou RK3562J
- Processeur
- RK3562 – quad-core ARM CORTEX-A53 Quad-core @ 2,0 GHz
- RK3562J – quad-core ARM CORTEX-A53 Quad-core @ 1,2 GHz (stock, overclock jusqu’à 1,8 GHz)
- GPU – MALI-G52-2EE avec prise en charge de OpenGL ES 1.1 / 2.0 / 3.2, OpenCL 2.0, Vulkan 1.0 / 1.1
- Accélérateur AI – 1 Tops (INT8) NPU
- VPU
- Encodeur – H.264 1920 × 1080 @ 60fps
- Décodeur – H.265 / VP9 4096 × 2304 @ 30fps; H.264 1920 × 1080 @ 60fps
- Processeur
- RAM – 1 Go ou 2 Go LPDDR4
- Stockage
- 8 Go ou 16 Go EMMC Flash
- 32kbit eeprom
- Bords couchés de 164 broches et 58 coussinets en bas
- Stockage – 2x SDIO 3.0
- Afficher
- MIPI DSI jusqu’à 2048 × 1080 @ 60Hz
- LVD jusqu’à 1280 × 800 @ 60Hz
- RVB 24 bits jusqu’à 2048 × 1080 @ 60Hz
- Caméra – 2x MIPI CSI
- Audio
- 3x Sai
- S / PDIF
- Entrée PDM à 8 canaux
- Ethernet – 1x RGMII (10/100 / 1000Mbps), 1x RMII (10 / 100Mbps)
- USB
- 1x USB 3.0 / 2.0 OTG
- 1x hôte USB 2.0
- PCIe – PCIe Gen 2.1 X1 (Multi-Phy avec USB 3.0)
- Autres interfaces
- 10X UART, 5X I2C
- 16x PWM
- Bus 2x Can (Can 2.0b)
- 2x saradc
- Broches GPIO
- Tension d’alimentation – 3,3 V (jusqu’à 2A)
- Dimensions – 45 x 43 mm (conception de PCN à 10 couches)
- Plage de température
- Commercial: 0 à 70 ° C (RK3562)
- Industriel: -40 à 85 ° Celsius (RK3562J)
Myir Tech fournit un SDK Linux avec le noyau 6.1.99 et U-Boot 2017.9, tous les pilotes du module et deux systèmes de fichiers root (Buildroot Built et Debian). Les applications cibles incluent l’automatisation industrielle, les passerelles IoT et l’informatique Edge.

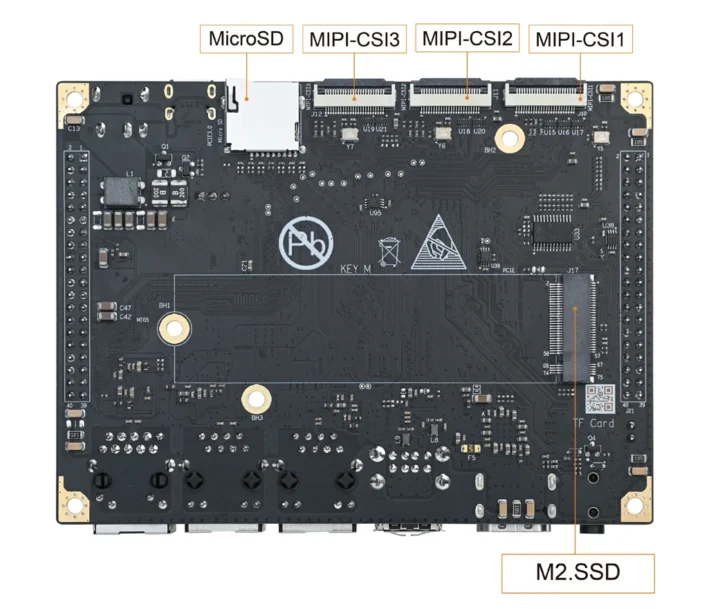

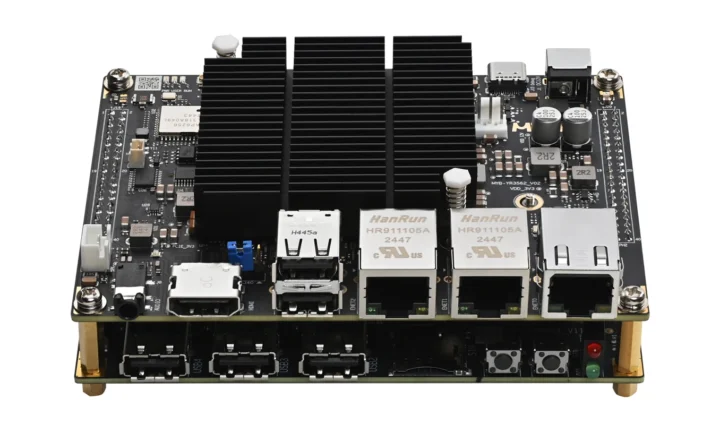

Le tableau de développement MyD-ALR3562 peut être utilisé pour évaluer les capacités du RK3562 (J) SOM et commencer avec le développement pendant que l’équipe matérielle travaille sur le tableau des opérateurs personnalisés.

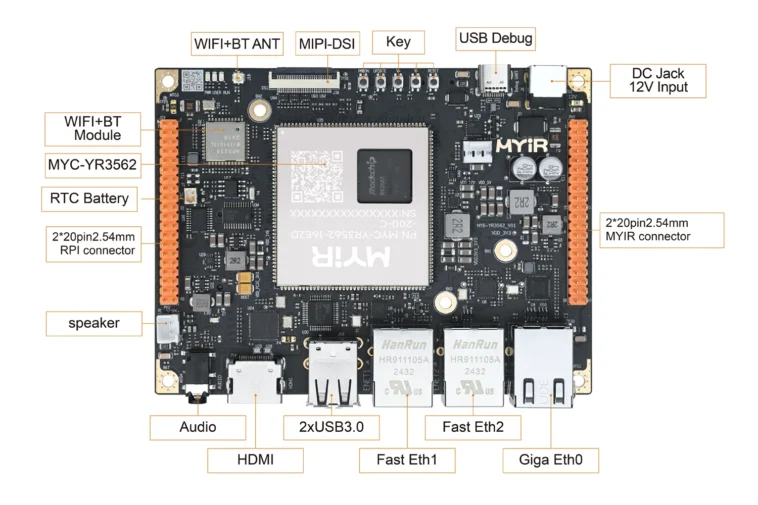

Spécifications MyD-ALR3562:
- SOM – MYC-ALR3562 comme décrit ci-dessus
- Stockage
- Emplacement pour carte microSD
- M.2 nvme pCIe nvme ssd socket
- Afficher i / f
- HDMI
- Interface MIPI DSI (connecteur FPC à 30 broches de 0,5 mm) compatible avec le module MIPI MY-MIPI101C 10,1 pouces avec une résolution 1920 × 1200
- CAME I / F – 3x interfaces MIPI-CSI (connecteur FPC à 30 broches de 0,5 mm) avec les modules de caméra MY-CAM004M et MY-CAM005M de la société
- Audio
- Prise audio de 3,5 mm
- Connecteur de haut-parleur
- Réseautage
- Port Gigabit Ethernet (RJ45)
- PORTS 2X 10/100 Mbps Fast Ethernet (RJ45)
- WiFi 5 802.11a / b / g / n / ac et le module Bluetooth 5.2
- Port USB – 2x USB 3.0 Type-A
- Expansion
- En-têtes GPIO 2x 40 broches
- Un (principalement) compatible avec l’en-tête GPIO de 40 broches avec GPIO, I2C, UART, SPI, Can Bus
- Mifan Header avec GPIO, I2C, UART, SPI, USB)
- MY-ICEB001 Expansion Board se connectant aux deux en-têtes à 40 broches
- Extension – Socket M.2 et emplacement pour carte SIM pour le module 4G LTE basé sur USB
- PORTS USB – 3X USB 2.0 TYPE A
- Série – 1x rs232, 2x RS485, bus 2x canc
- Mission
- Boutons 2x (réinitialisation, utilisateur)
- 2x LED (Run LED, USR LED)
- Connecteur Phoenix pour l’entrée d’alimentation
- En-têtes GPIO 2x 40 broches
- Débogage – USB-C Debug UART Port
- Mission
- Boutons 5x (mise à jour, pwr, v +, v-, réinitialisation)
- 3x LED (1x PWR LED, 1x run LED, 1x USR LED)
- Alimentation – 12v DC / 3A via la prise de baril électrique
- Dimensions – 120 x 90 mm (PCB à 6 couches)
Le Myir MYC-ALR3562 est loin d’être le premier Système sur module Rockchip RK3562 ou RK3562J que nous avons couvert, mais c’est le plus petit jusqu’à présent. D’autres incluent le Firefly Core-3562JQ avec trois connecteurs B2B (60 x 36 mm), ForLinx FET3562J-C avec une conception similaire à celle de Firefly mais un peu plus petite (56 x 36 mm), et le module SO-DIMM G3562 (69,6 x 48,1 mm). Cependant, il y a un module RockChip RK3562 encore plus petit sur lequel nous n’avons pas encore écrit: Armdesiger / BoardCon Mini3562 avec deux connecteurs B2B à 200 broches à seulement 45×34 mm.
Contrairement à la plupart des sociétés de systèmes intégrés, MYIR vend ses comités de système sur modules et de développement directement en ligne et fournit des informations sur les prix.
Trois variantes du module MYC-ALR3562 sont disponibles:
- MYC-ALR3562J-8E1D-180-I – 35 $ avec RK3562J, 1 Go LPDDR4, 8 Go EMMC, -40 à 85 ° C
- MYC-ALR3562J-16E2D-180-I – 39 $ avec RK3562J, 2 Go LPDDR4, 16 Go EMMC, -40 à 85 ° C
- MYC-ALR3562-16E2D-200-C – 29 $ avec RK3562, 2 Go LPDDR4, 16 Go EMMC, 0 à 70 ° C
Le conseil de développement MyD-ALR3562-16E2D-200-C-200-C de qualité commerciale se vend 75 $, tandis que le kit MyD-ALR3562J-16E2D-180-GK de qualité industrielle qui comprend également la carte d’extension My-Iceb001 est proposé pour 109 $. Vous trouverez plus d’informations et d’achat de liens sur la page du produit.
En guise de note, si vous avez des exigences encore plus faibles, MYIR a également introduit un module MYC-ALR3506 encore plus petit (39x37mm) alimenté par un SoC Tri-cotex-A7 Tri-cote de Rockchip RK3506 pour les applications IoT d’entrée de gamme, et un prix qui commence à seulement 12,80 $
