Instructions officielles d’assemblage du boîtier OSMC Raspberry Pi

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi B + / 2/3
  • 8x pièces acryliques noires
  • 2x pièces acryliques transparentes
  • 4x vis M3
  • 4x écrous M3

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage une certaine fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

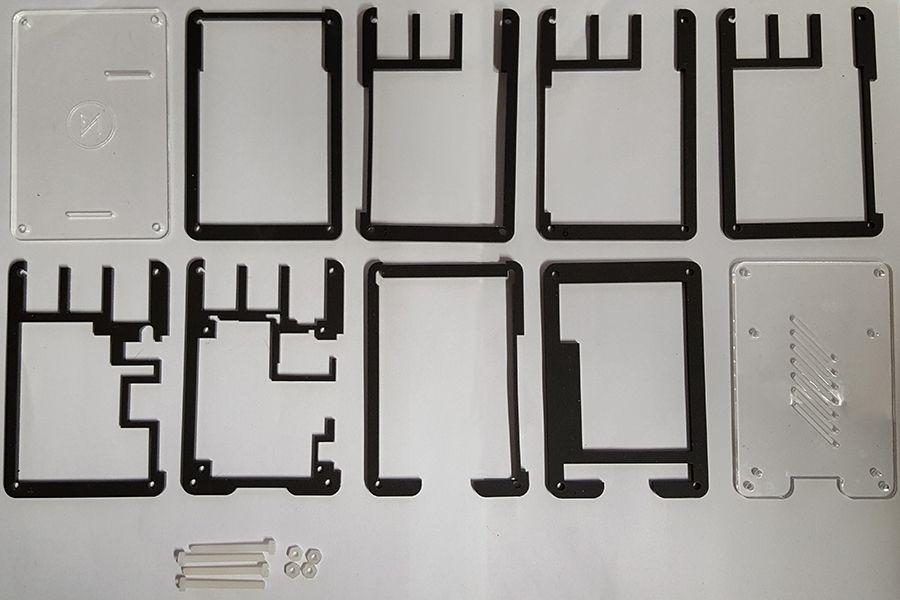

Voici les pièces du kit de valise:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

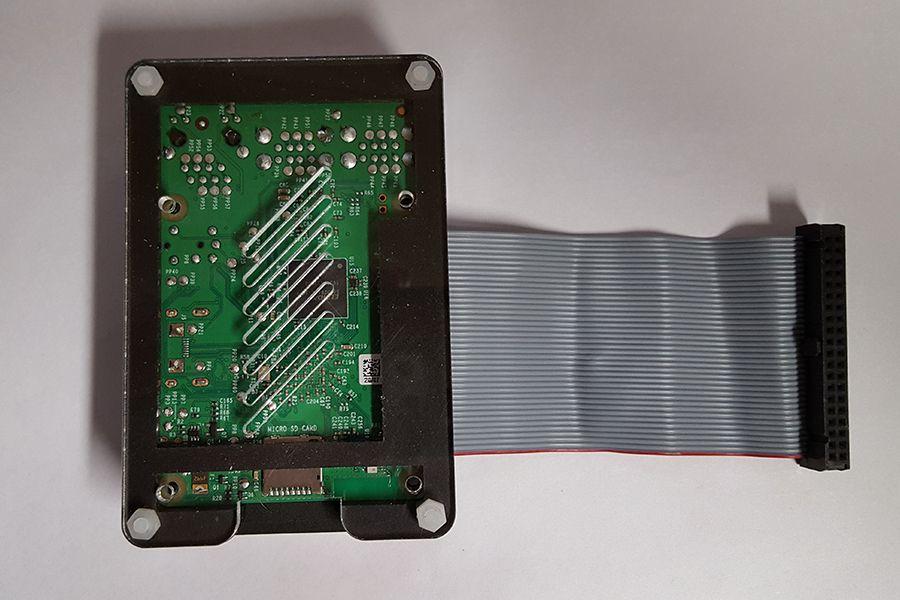

Commencez avec la pièce transparente inférieure alignée comme indiqué sur l’image. Ensuite, placez le morceau acrylique noir étiqueté “1” (coin inférieur gauche) sur le dessus de la pièce transparente. Placer le numéro “2” sur le numéro “1”. Placez ensuite votre Pi au centre de la pile.

blank

blank

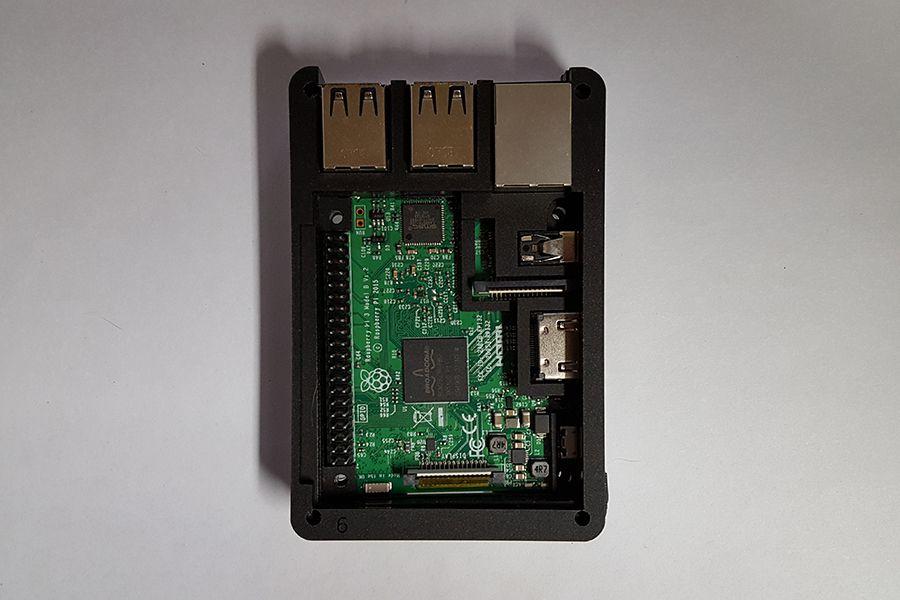

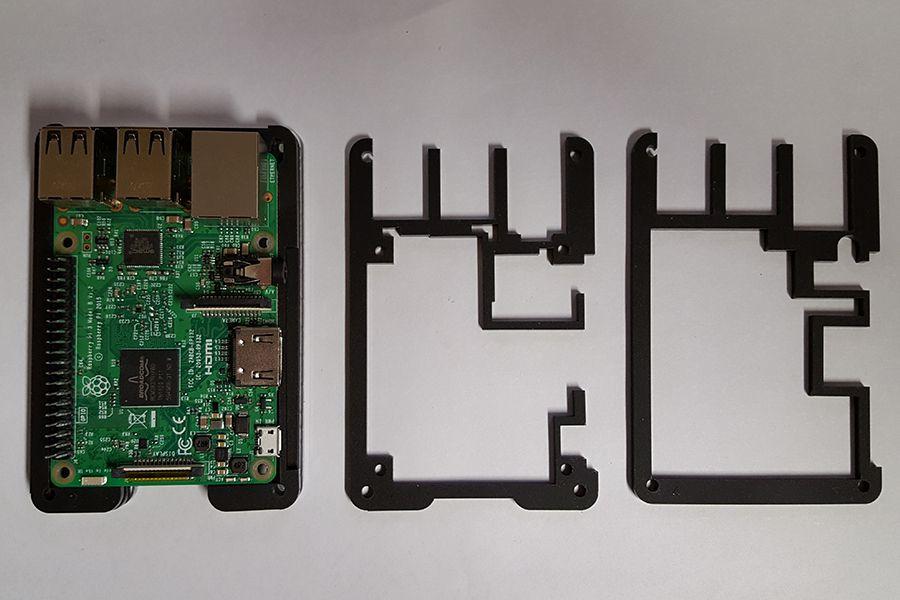

Continuez maintenant à empiler les pièces noires sur le dessus dans l’ordre numérique, jusqu’à ce que vous arriviez au numéro “6”.

blank

blank

blank

blank

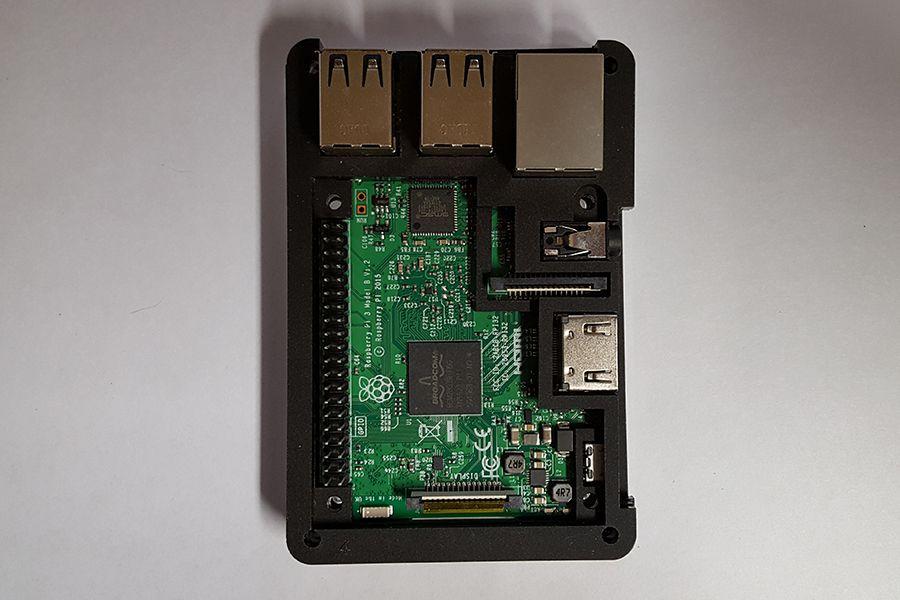

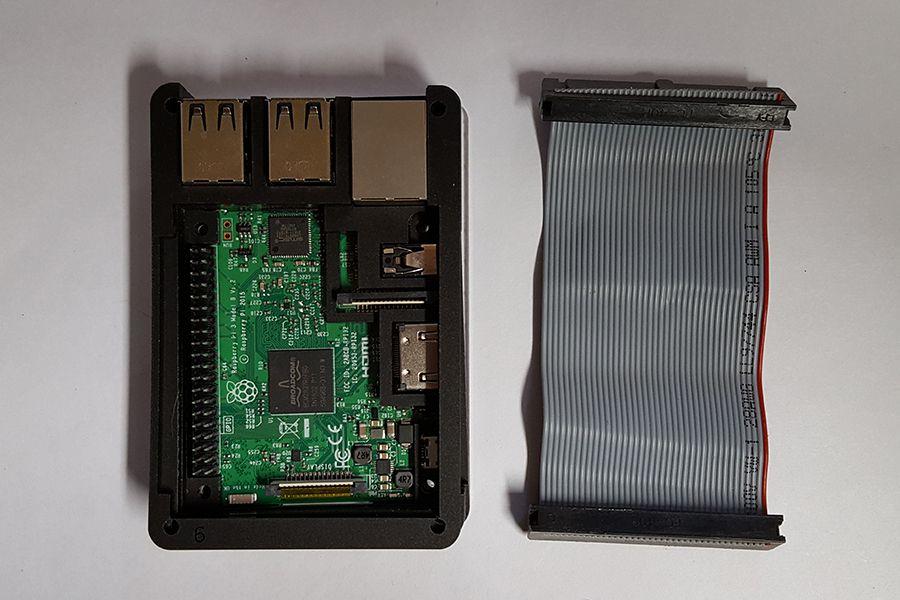

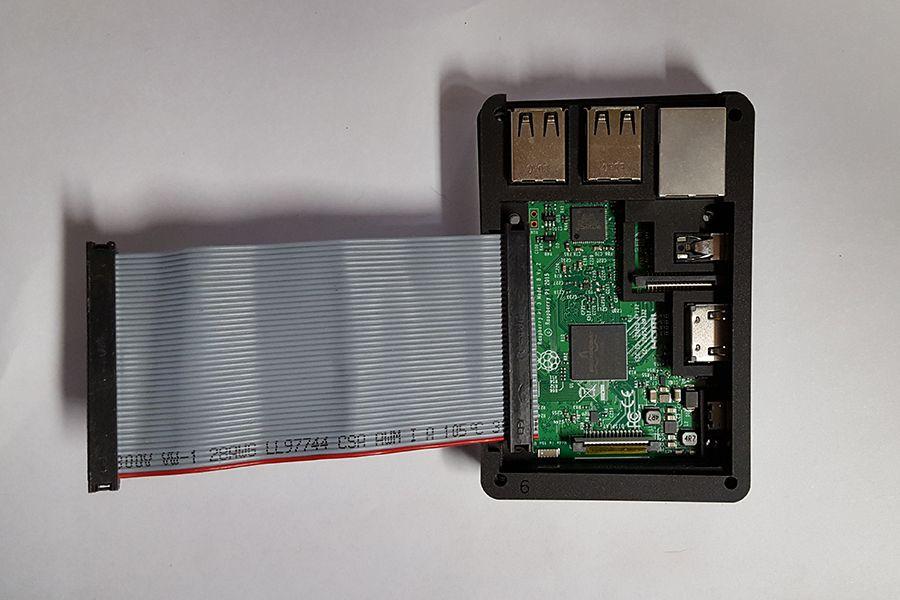

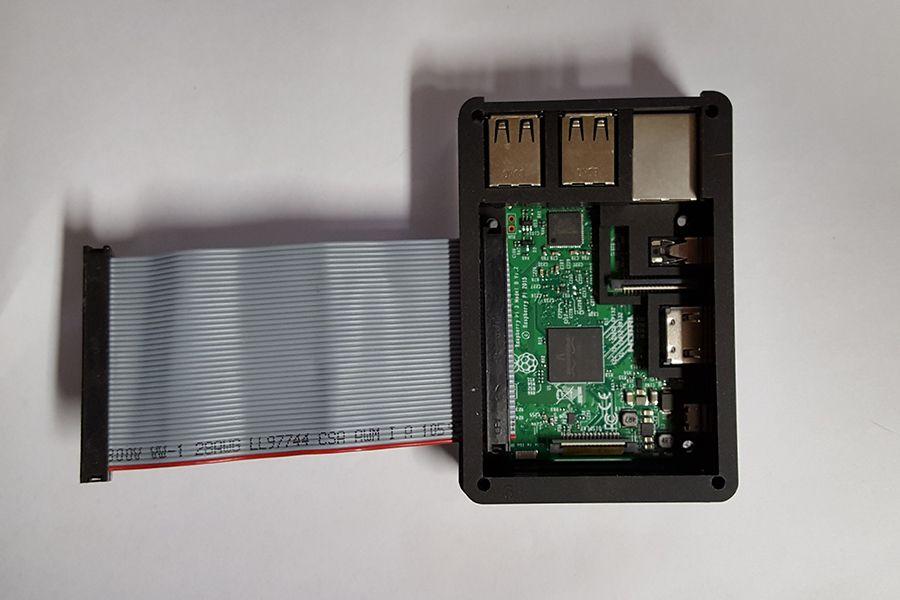

Avec le numéro “6” placé sur la pile, si vous voulez ajouter un câble ruban, c’est le moment de le faire.

blank

blank

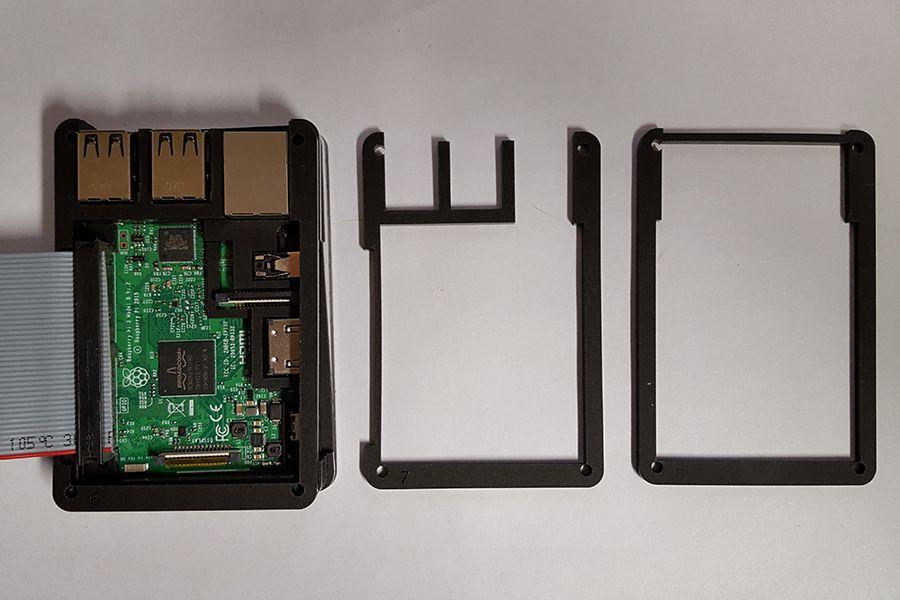

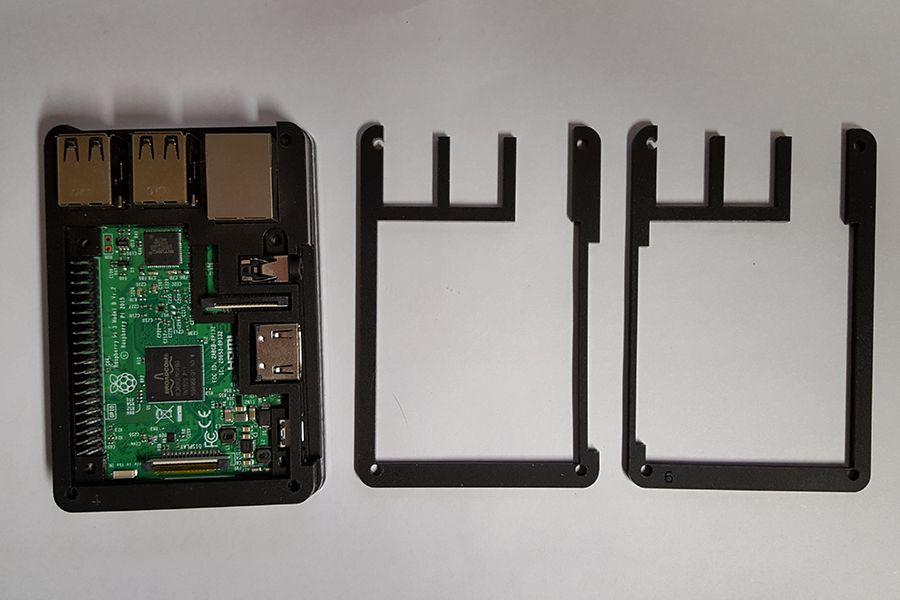

Continuez à empiler les pièces noires sur le dessus dans l’ordre numérique.

blank

blank

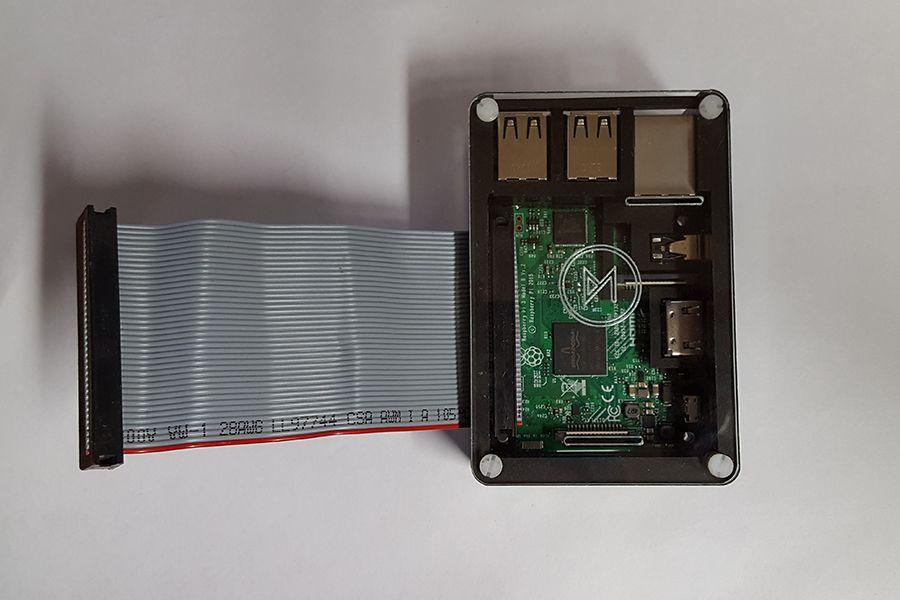

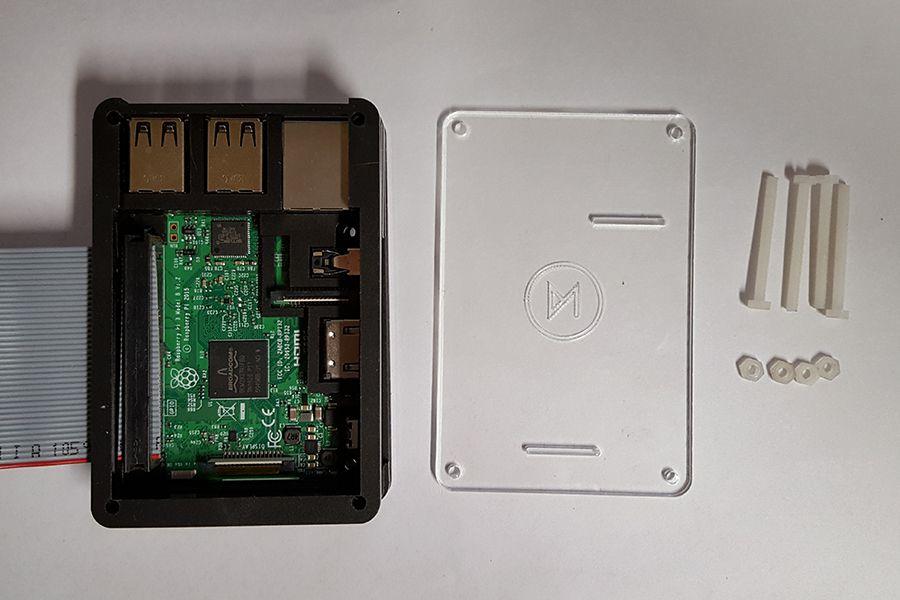

Enfin, placez la plaque transparente supérieure sur le dessus, appuyez sur les vis M3 dans chacun des trous de montage dans les coins et fixez-les sur le dessous du boîtier avec les écrous M3.
