Instructions de montage du kit Nwazet Go Pro

Temps de montage: environ 20 minutes.

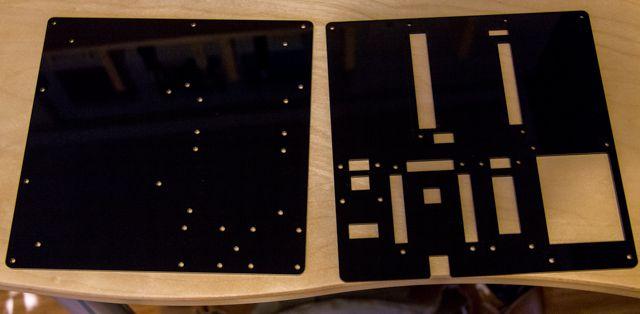

Le kit nwazet Pro est construit autour de deux plaques acryliques noires découpées au laser pour recevoir les modules. La plaque avec seulement des trous de vis de 3 mm est la plaque inférieure, et la plaque avec les plus grandes fenêtres va en haut. Nous allons monter les modules un par un, en commençant par l’écran tactile et en terminant par l’alimentation.

Tous les modules, à l’exception de l’alimentation, sont assemblés en premier sur la plaque supérieure, puis seront fixés à la plaque inférieure comme dernière étape de la procédure d’assemblage.

blank

Écran tactile

Pour monter l’écran et tous les autres modules, car la procédure sera identique pour chacun (à l’exception de l’alimentation), vous aurez besoin de 4 entretoises mâles / femelles, 4 entretoises rondes et 4 vis noires (les 4 écrous ont gagné ” t être utilisé plus tard dans la procédure lorsque nous ajoutons la plaque inférieure).

blank

Tout d’abord, localisez la fenêtre de l’écran dans la plaque supérieure et insérez chacune des 4 vis noires. La fenêtre doit être en bas à droite de la plaque, comme sur la photo ci-dessus. Vous devrez peut-être retourner la plaque si elle ne ressemble pas à la photo. Insérez les vis avec la tête sous la plaque. Utilisez du ruban adhésif pour fixer les vis en place (c’est une astuce très utile, croyez-nous, vous êtes dans un monde de frustration si vous ne suivez pas ces instructions simples). Ensuite, placez une entretoise sur chacune des vis. Le module d’affichage peut être ajouté à ce stade, avec l’écran vers le bas. L’écran doit être aligné avec la fenêtre, ce qui place le connecteur Go à l’intérieur et le connecteur ruban à l’extérieur. Ajoutez les espaceurs M / F en plus de cela. Votre écran tactile est maintenant bien en place.

Module d’affichage à 7 segments

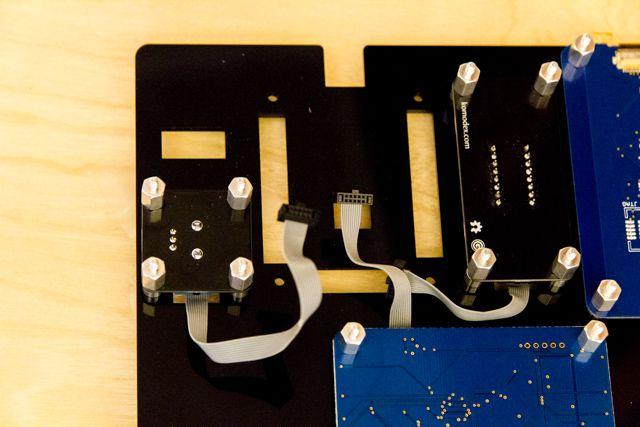

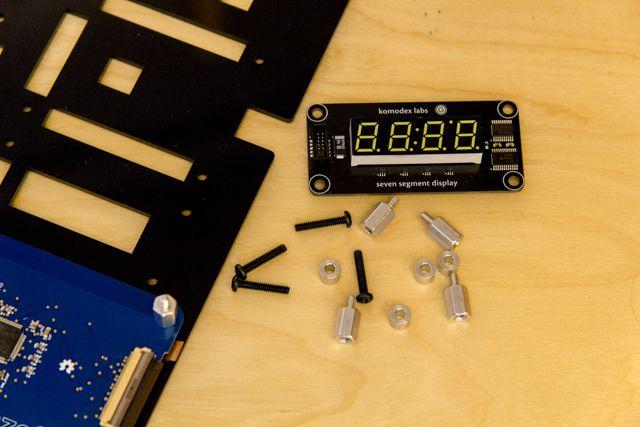

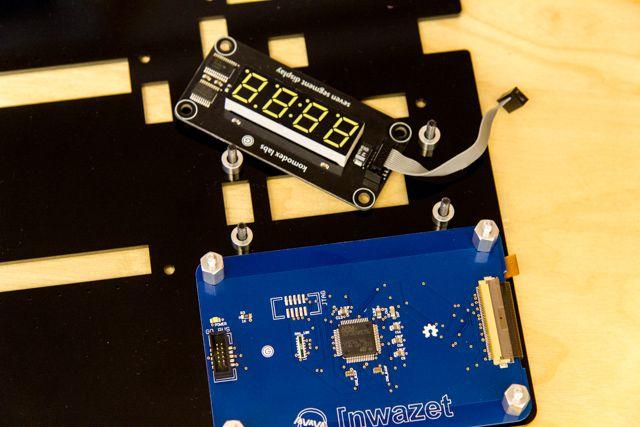

Le deuxième module que nous allons monter est le module d’affichage à 7 segments. La procédure est la même que pour l’écran tactile. Le connecteur Go va toujours à l’intérieur. N’oubliez pas de connecter un câble Go de 5 cm avant de monter l’écran.

blankblank

blank

blank

Module d’acquisition de données

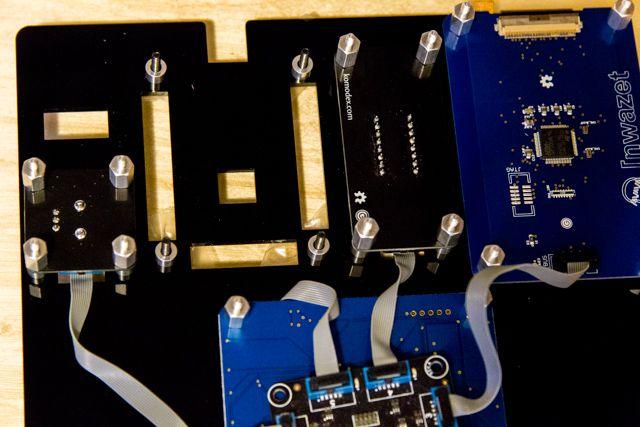

La procédure pour le module DAQ est la même. Encore une fois, n’oubliez pas le câble de 5 cm et placez le connecteur Go à l’intérieur.

blank

blank

blank

Potentiomètre

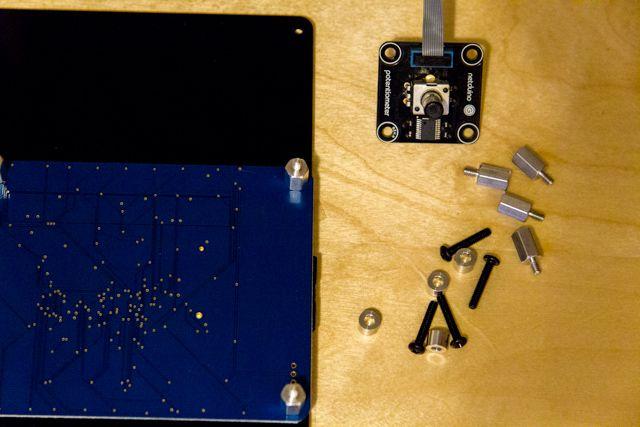

Le module potentiomètre est monté en suivant la même procédure, avec le connecteur Go à gauche lorsque vous regardez le kit par le haut. N’oubliez pas de connecter un câble de 10 cm avant de monter le module.

blank

blank

Netduino Go

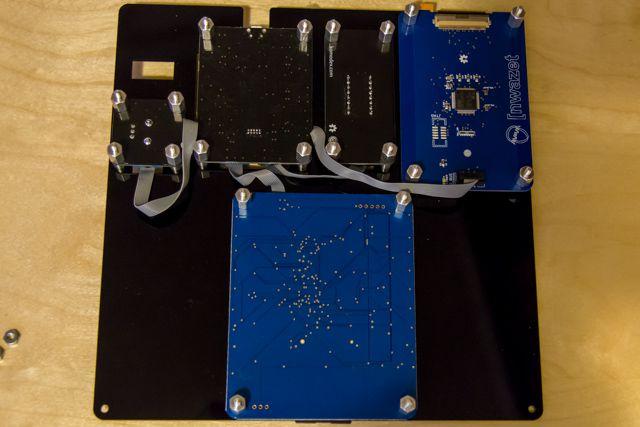

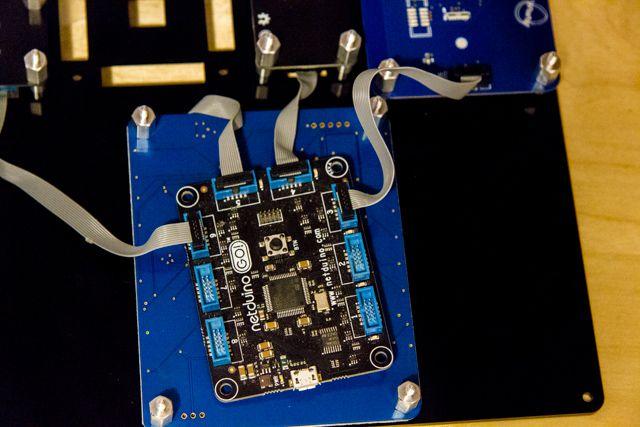

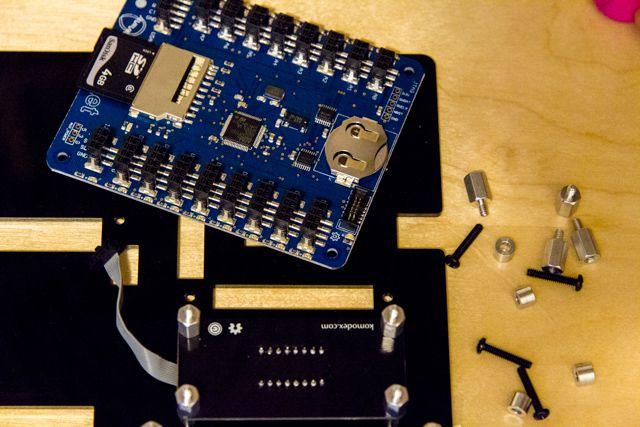

Avant de monter le Netduino (en suivant la même procédure que les trois modules précédents), nous devons connecter tous les modules au Netduino. C’est à ce moment que le câble de 10 cm pour l’écran doit être ajouté.

blank

blank

blank

blank

Source de courant

L’alimentation est montée légèrement différemment des autres modules. Il sera monté sur la plaque inférieure.

blank

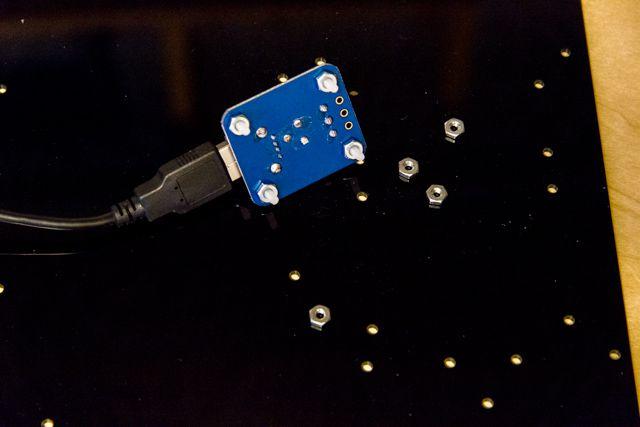

Commencez par insérer une vis en nylon dans chacun des trous de l’alimentation, avec la tête sur le côté supérieur. Fixez chaque vis avec un écrou en bas.

blank

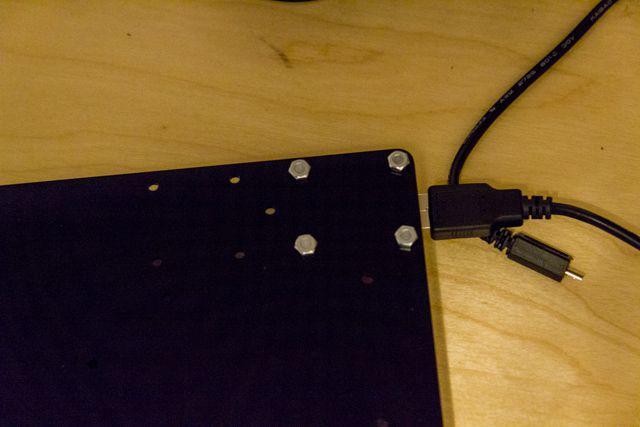

Insérez l’alimentation sur la plaque inférieure. Assurez-vous que la plaque est orientée afin qu’elle corresponde à celle du haut. Fixez l’alimentation en place avec 4 autres écrous.

blank

Mettre tous ensemble

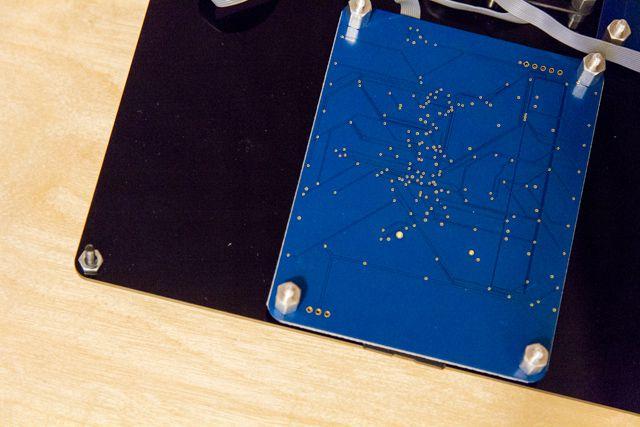

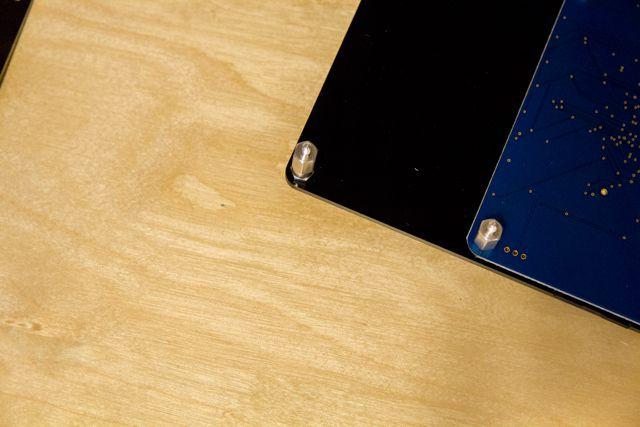

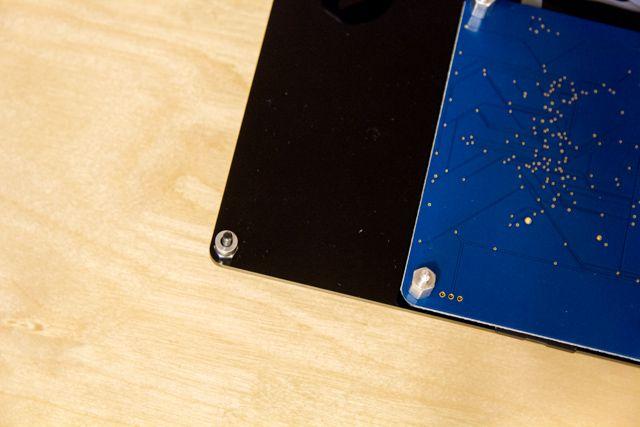

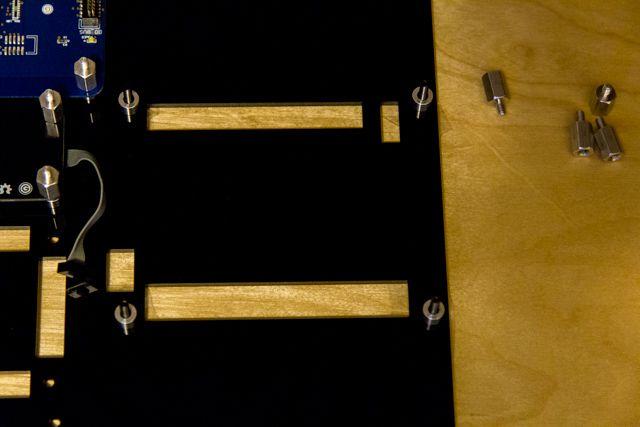

Tous les modules sont maintenant en place. Nous avons encore deux trous de vis vides sur les coins. Insérez une vis noire dans chacun, tête sur le dessus de la plaque supérieure. Fixez chacun avec un écrou juste sous la plaque. Ensuite, ajoutez une entretoise et une entretoise M / F sur chacun.

blank

blank

blank

Avant d’assembler les deux plaques, vous souhaiterez peut-être acheminer votre cordon d’alimentation USB de sorte qu’il disparaisse principalement dans le kit. Montez la plaque inférieure sur la plaque supérieure.

blank

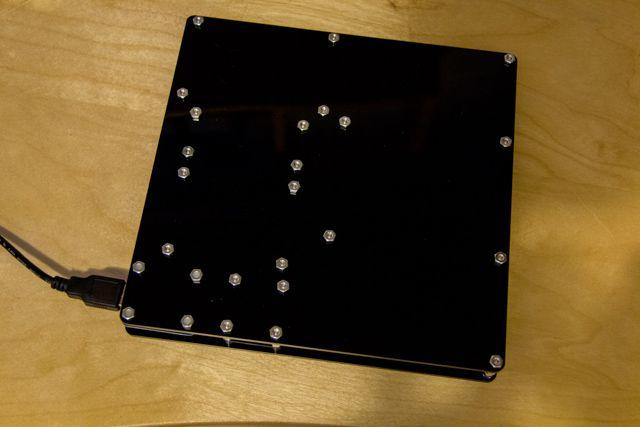

Vous pouvez maintenant commencer à ajouter des écrous pour fixer chacune des extrémités de vis faisant saillie à travers la plaque inférieure. Tu as presque fini.

blank

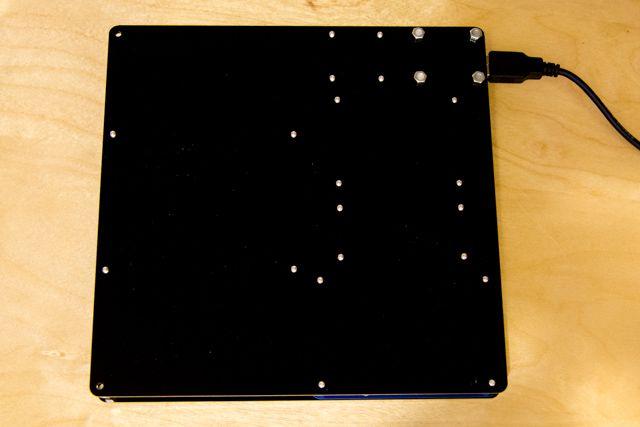

Vous pouvez maintenant ajouter les pieds en caoutchouc au bas de la plaque inférieure.

Ajout du bouton

blank

Déposez le bouton sur le potentiomètre et fixez-le en place avec la petite vis sur le côté.

blank

Planche à pain

Décollez la protection de l’arrière des planches à pain et collez-les soigneusement sur la plaque supérieure dans les rectangles gravés sur les plaques supérieures. Orientez les platines de sorte que les petites languettes de verrouillage pointent vers l’extérieur. Cela garantira que les languettes qui dépassent des platines ne couvrent pas les petits trous placés au-dessus des LED du module DAQ.

blank

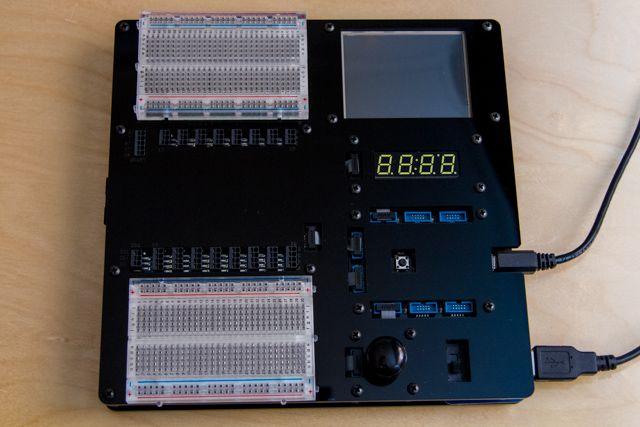

Vous avez terminé! Amusez-vous avec le Kit Go Pro et n’oubliez pas de nous envoyer vos créations.

Auteur original: Fabien Royer, nwazet.com
