Instructions de montage du boîtier transparent Nwazet Minitux

Nomenclature

  • 7x plaques acryliques
  • 4x vis
  • 2 entretoises hexagonales 3/4 “M / F
  • 2x entretoises hexagonales 1/4 “F / F
  • 4x pieds en caoutchouc

Remarque

L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. Cela est plus évident avec des pièces petites ou minces. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

blank

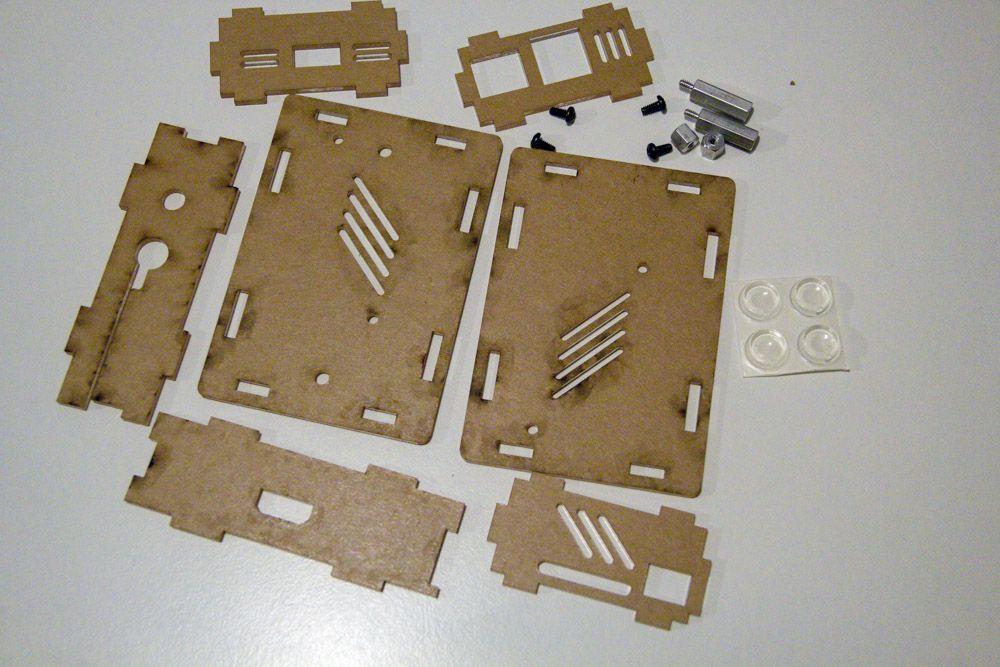

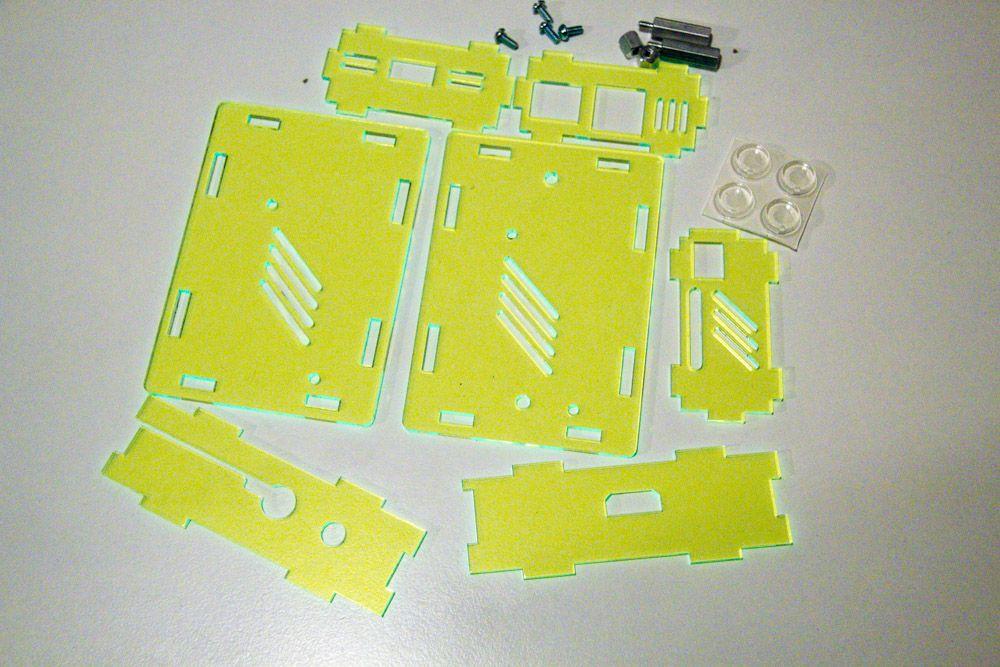

Vérifions d’abord que nous avons toutes les pièces dans la nomenclature, plus bien sûr un Raspberry Pi.

blank

Une fois que vous avez soigneusement décollé le papier de protection des deux faces de chaque pièce en acrylique, vous devriez être prêt à commencer à assembler le boîtier.

blank

Fixez les deux entretoises hexagonales 1/4 “au bas du boîtier à l’aide de deux vis. Assurez-vous de placer les vis du bon côté de la plaque. Les trous corrects sont deux plus petits et il devrait y en avoir un en bas -à gauche, et un autre en haut à droite, si les entretoises en aluminium sont en haut et les vis en bas.

blank

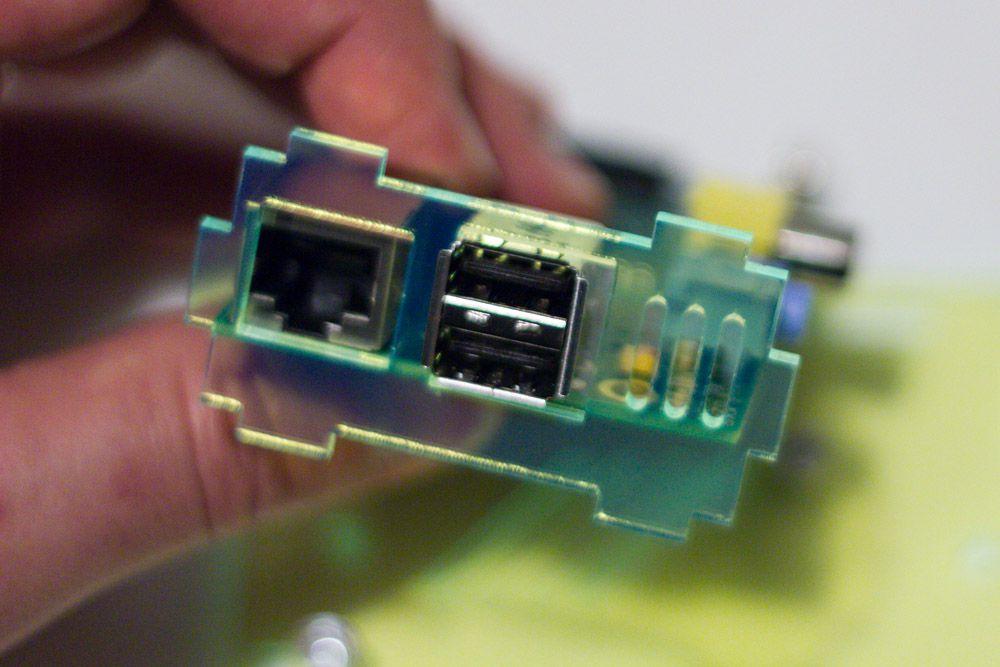

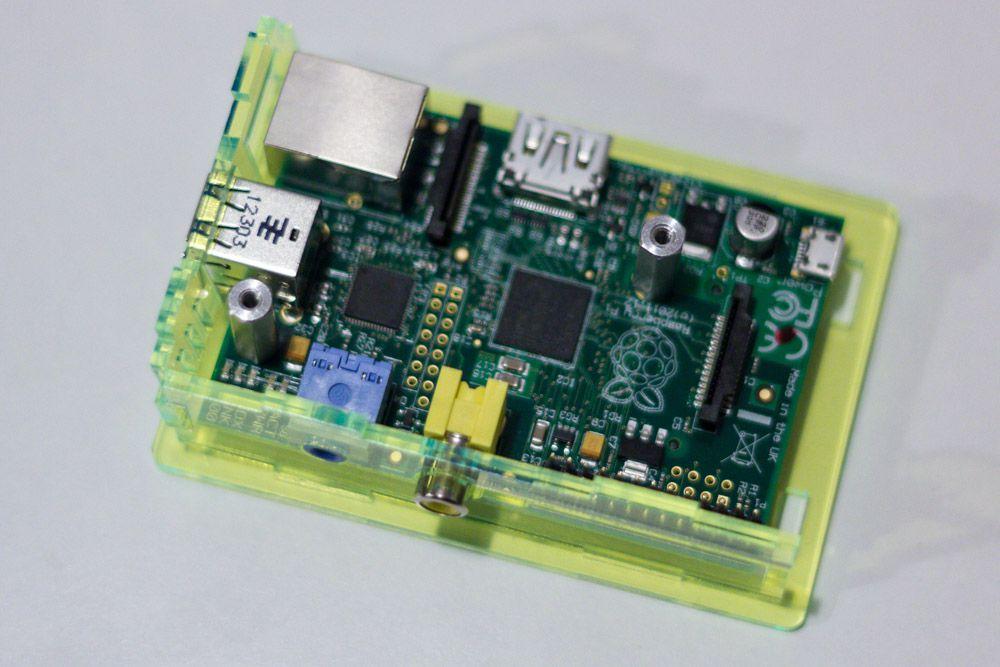

Si votre Pi est un modèle B (celui avec deux ports USB et un port Ethernet), sélectionnez la paroi gauche correspondante. Placez ensuite le mur gauche autour des ports USB. Il est important de le faire avant de fixer le Pi au bas de la boîte. Assurez-vous que les évents sont du côté droit.

blank

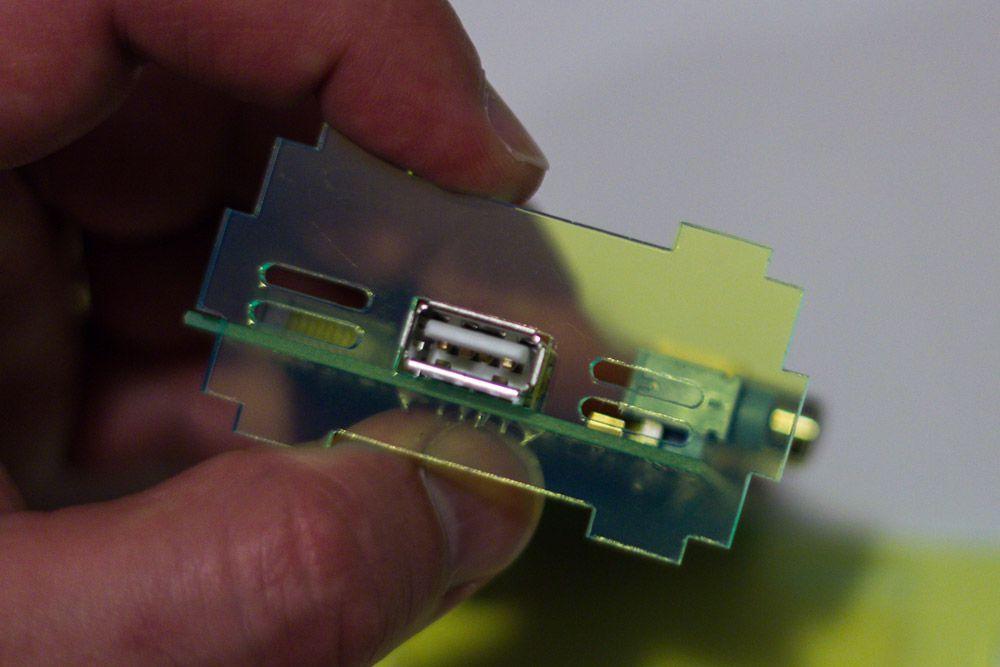

Si votre Pi est un modèle A (qui n’a qu’un seul port USB et pas Ethernet), sélectionnez l’autre mur gauche. Placez ensuite le mur sur le port USB du Pi. Les évents doivent être légèrement décalés vers la droite et le bas. Si ce n’est pas le cas, vous devrez probablement retourner le mur.

blank

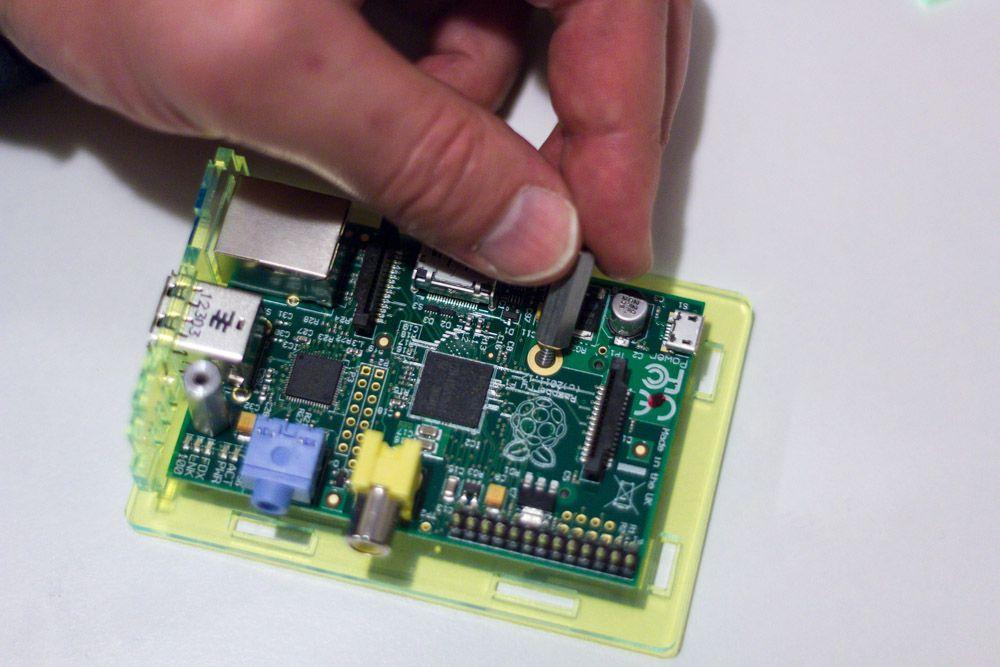

Maintenant, placez le Pi sur les deux entretoises qui sont déjà fixées à la plaque inférieure tout en insérant la paroi gauche dans les fentes appropriées de la plaque inférieure. Vissez les deux entretoises 3/8 “à travers les trous de montage du Pi et dans les entretoises déjà en place. Le Pi doit maintenant être fermement attaché au fond du boîtier.

blank

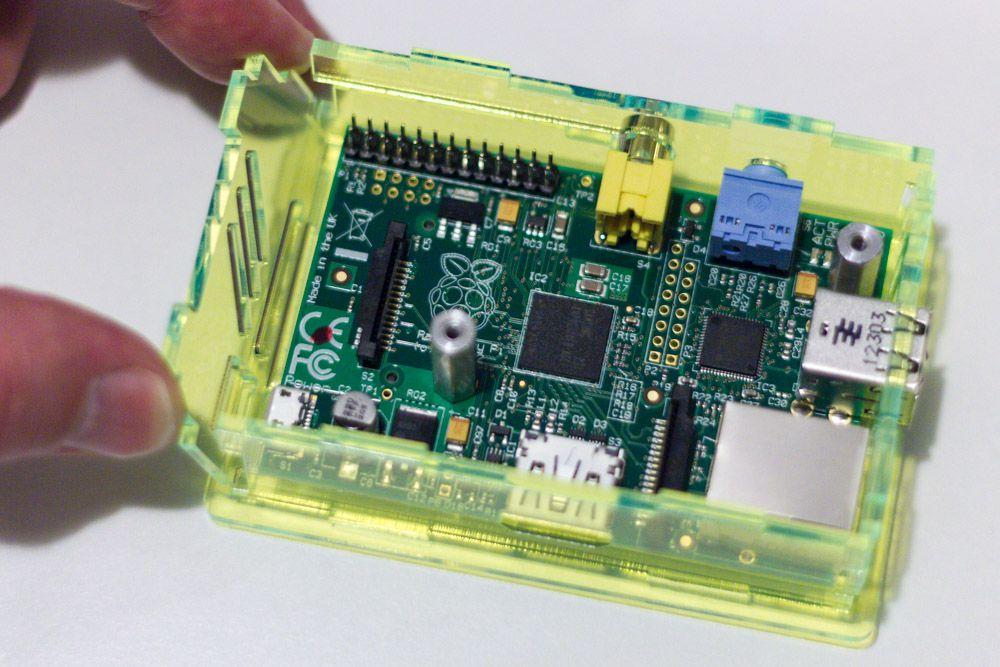

Insérez la paroi avant dans les fentes avant de la plaque inférieure et poussez la plaque vers l’arrière afin qu’elle s’adapte autour des ports audio et vidéo analogique.

blank

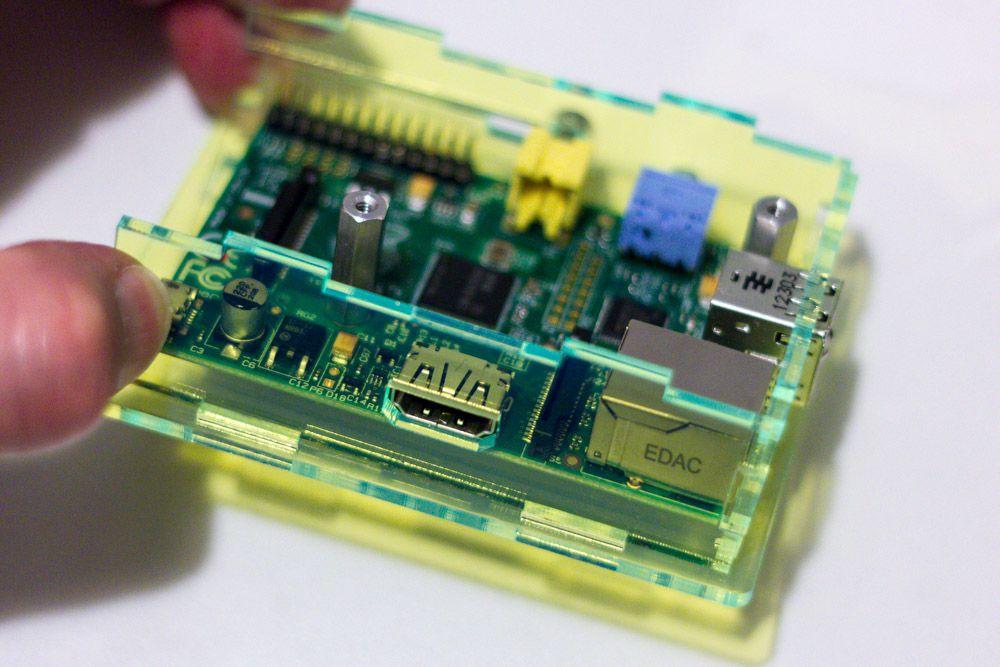

Insérez le mur arrière dans la plaque inférieure, puis tirez doucement sur le mur pour l’amener dans sa position verticale finale.

blank

Insérez le mur droit dans la plaque inférieure, puis tirez-le doucement en position verticale.

blank

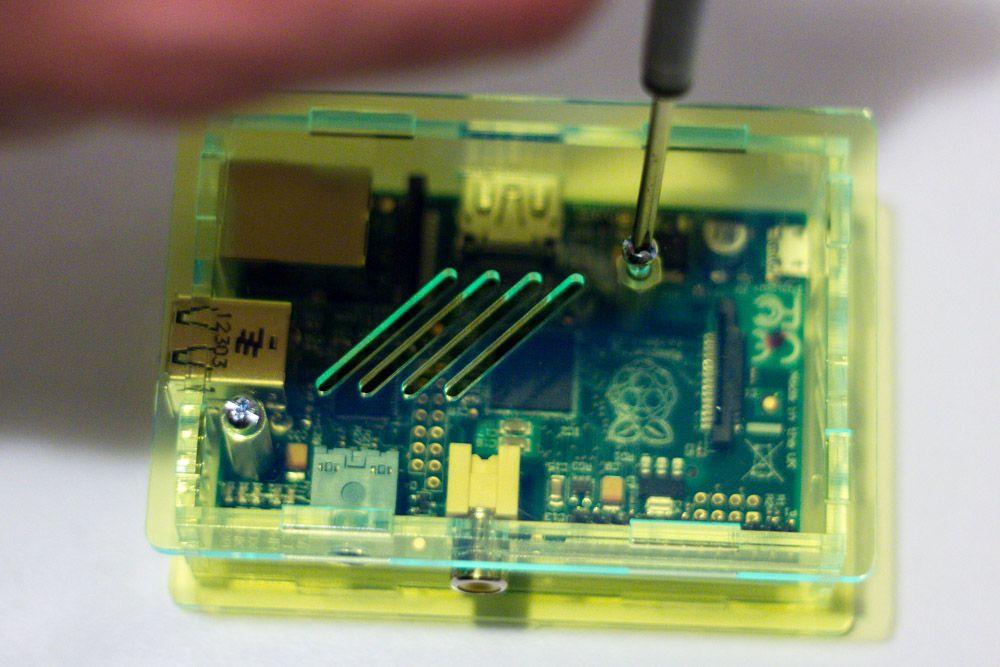

Maintenez tous les murs en position verticale pendant que vous mettez la plaque supérieure en place. Appuyez doucement jusqu’à ce que vous obteniez un bon ajustement pour la boîte. Fixez la plaque supérieure à l’aide des deux vis restantes.

blank

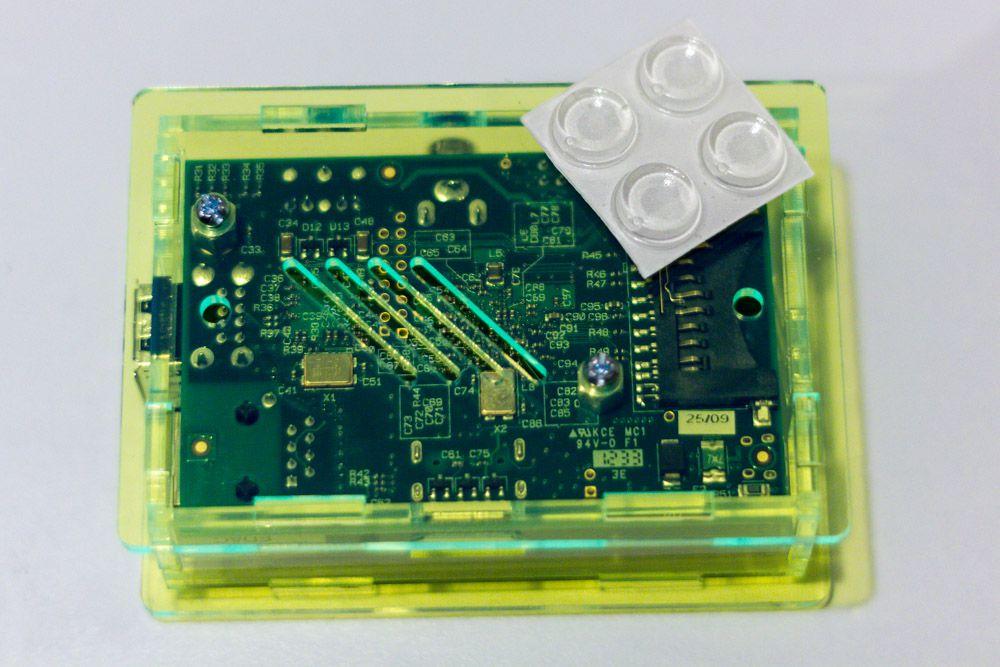

Il ne reste plus qu’à fixer les pieds en caoutchouc.

blank

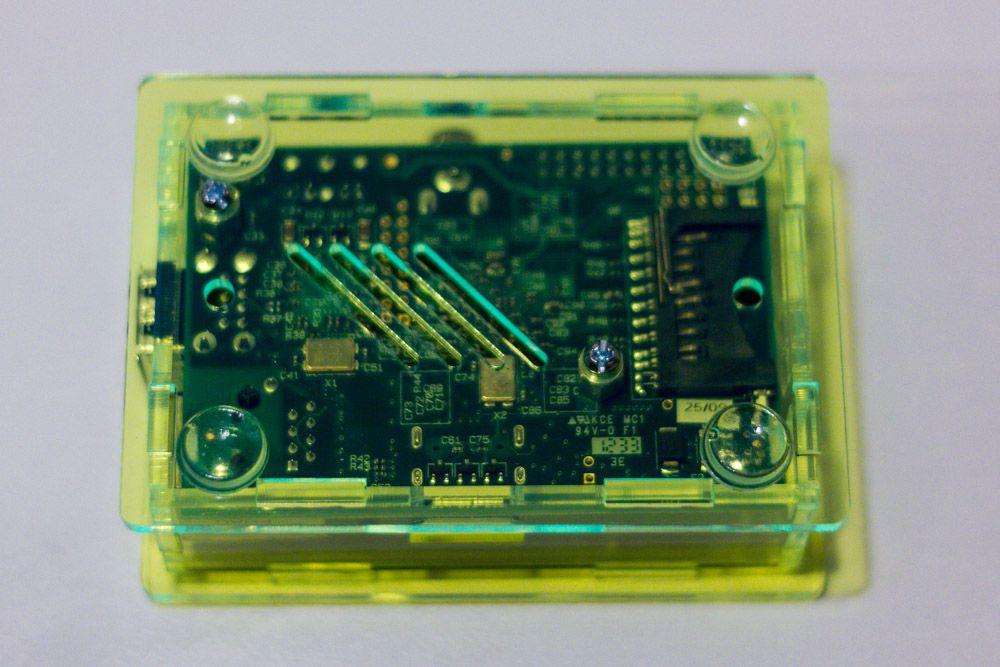

Mettez un pied en caoutchouc à chaque coin au bas de la boîte.

blank

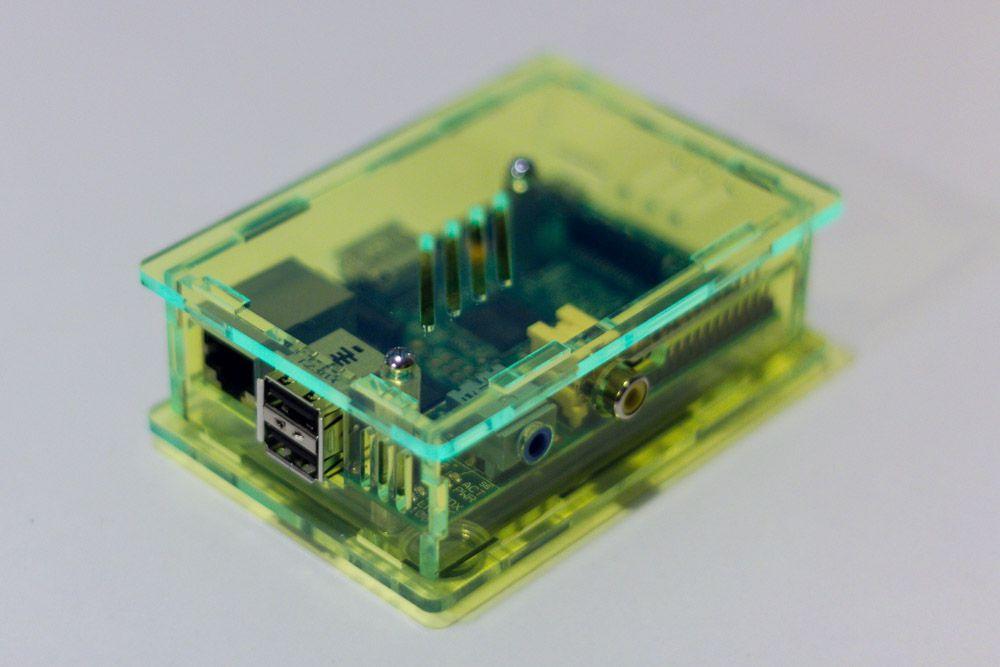

Et nous avons terminé. La boîte est maintenant entièrement assemblée.

Auteur original: Fabien Royer, nwazet.com
