Instructions de montage du boîtier Nwazet Minitux

Nomenclature

  • 7x plaques acryliques
  • 4x vis noires
  • 2 entretoises hexagonales 3/4 “M / F
  • 2x entretoises hexagonales 1/4 “F / F
  • 1x tube de lumière
  • 4x pieds en caoutchouc

Remarque

L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. Cela est plus évident avec des pièces petites ou minces. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

Le côté mat des plaques doit être à l’extérieur et le côté brillant à l’intérieur.

blank

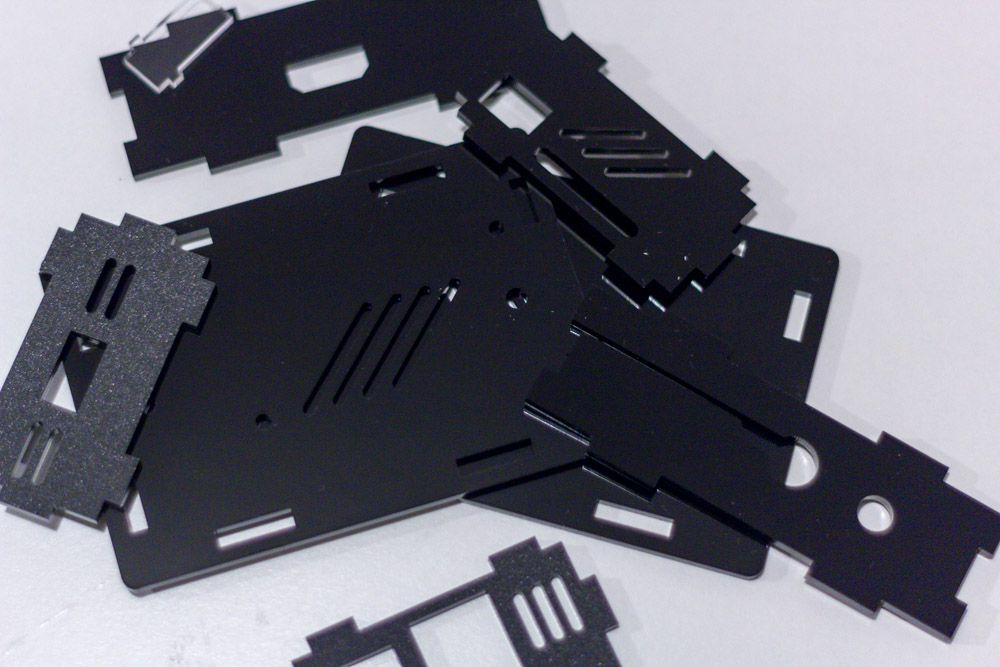

Vérifions d’abord que nous avons toutes les pièces dans la nomenclature, plus bien sûr un Raspberry Pi.

blank

Décollez soigneusement le papier de protection des deux faces de chaque pièce en acrylique.

blank

Nous sommes maintenant prêts à commencer à assembler le boîtier Minitux.

blank

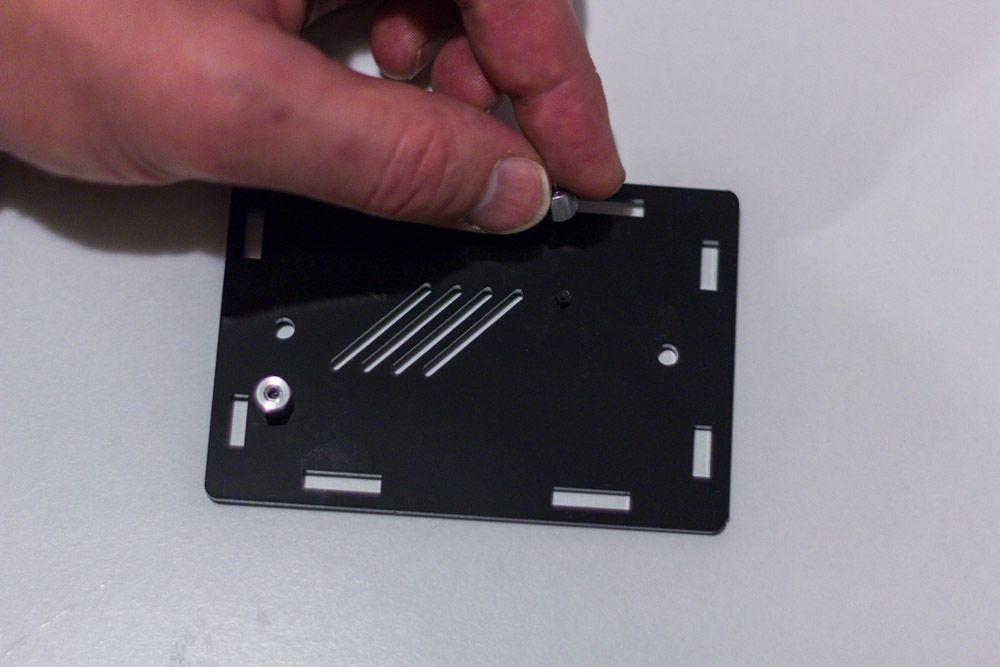

Fixez les deux entretoises hexagonales 1/4 “au bas du boîtier à l’aide de deux vis noires. Le côté mat du fond du boîtier doit être le côté où se trouvent les têtes de vis, et les entretoises doivent être du côté brillant. Le les trous corrects sont deux plus petits.

blank

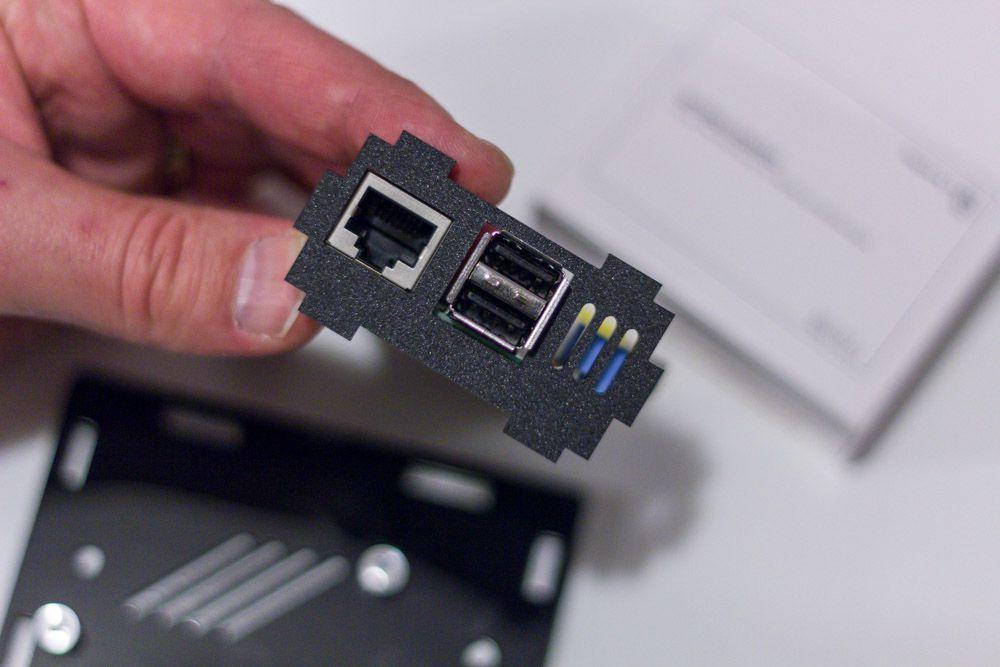

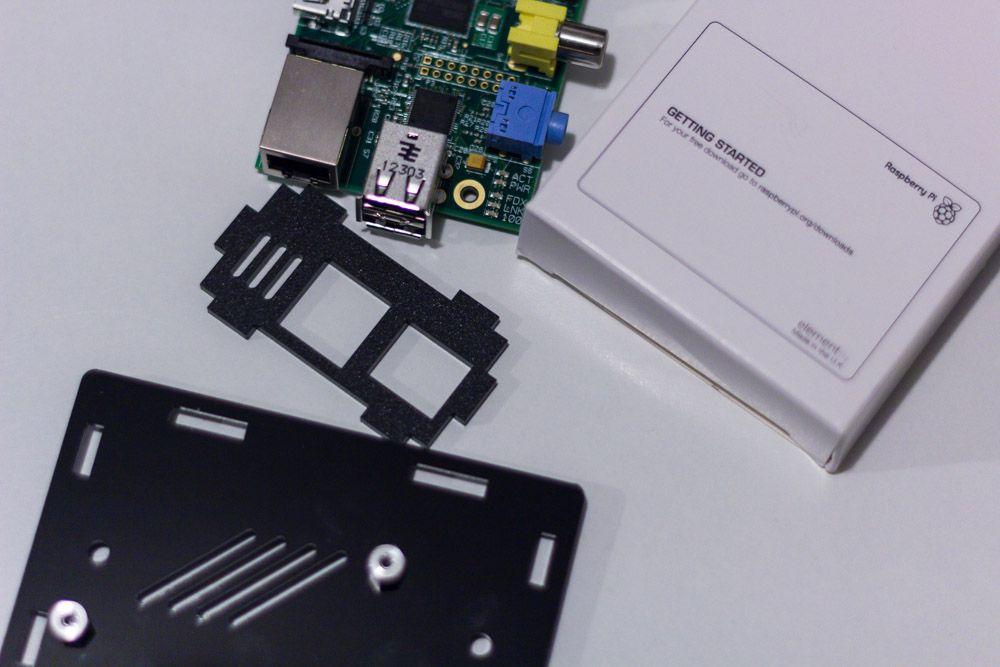

Si votre Pi est un modèle B (celui avec deux ports USB et un port Ethernet), sélectionnez le mur gauche correspondant.

blank

Placez ensuite le mur gauche autour des ports USB. Il est important de le faire avant de fixer le Pi au bas de la boîte. Assurez-vous que le côté mat est à l’extérieur.

blank

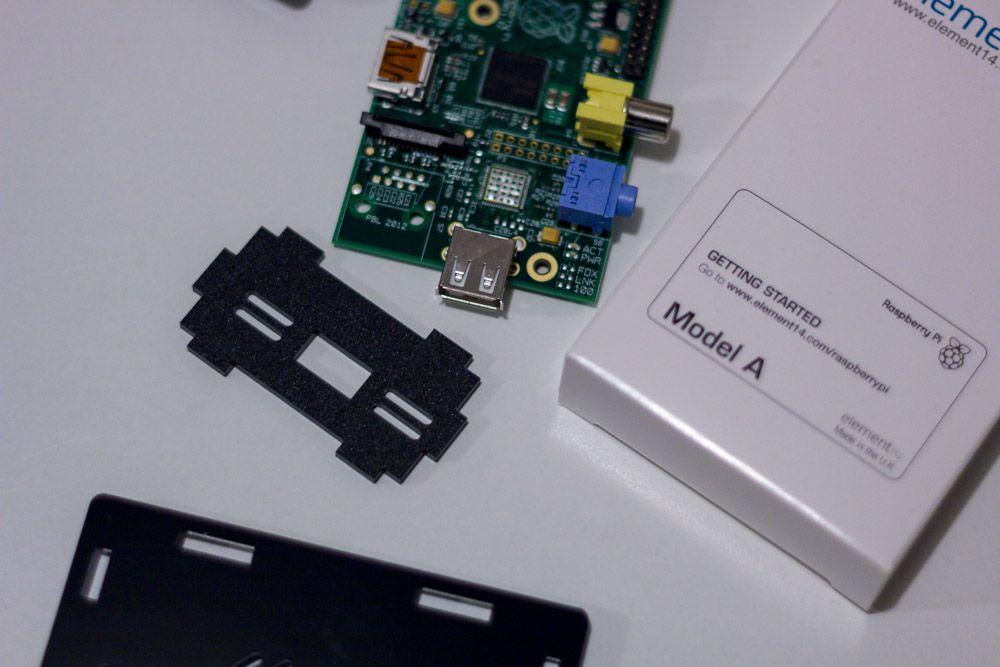

Si votre Pi est un modèle A (qui n’a qu’un seul port USB et pas Ethernet), sélectionnez l’autre mur gauche.

blank

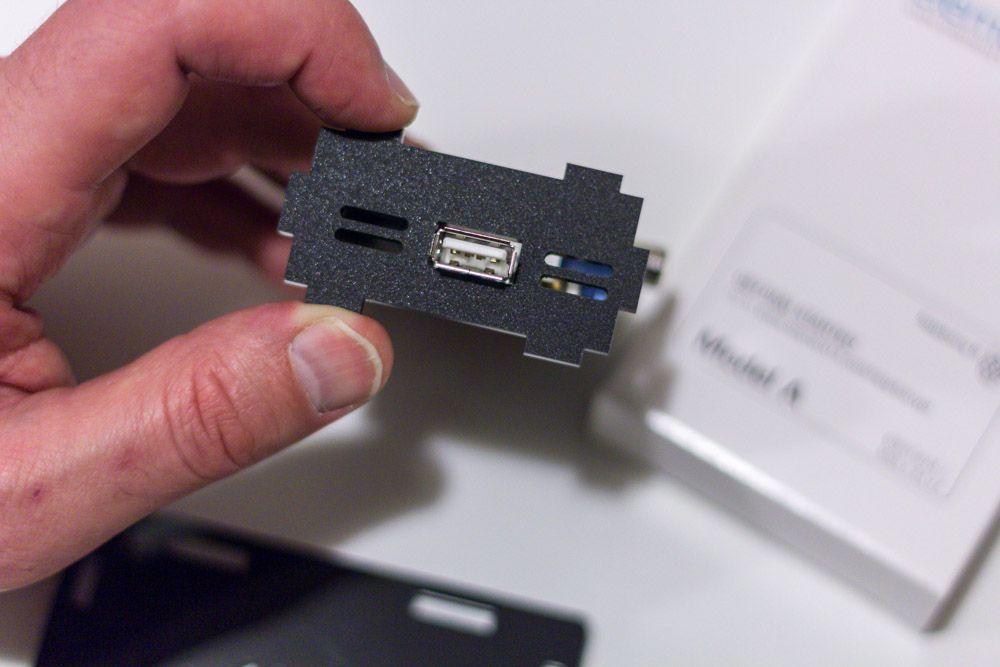

Placez ensuite le mur sur le port USB du Pi. Les évents doivent être légèrement décalés vers la droite et le bas. Si ce n’est pas le cas, vous devrez probablement retourner le mur. Assurez-vous également que le côté mat est à l’extérieur.

blank

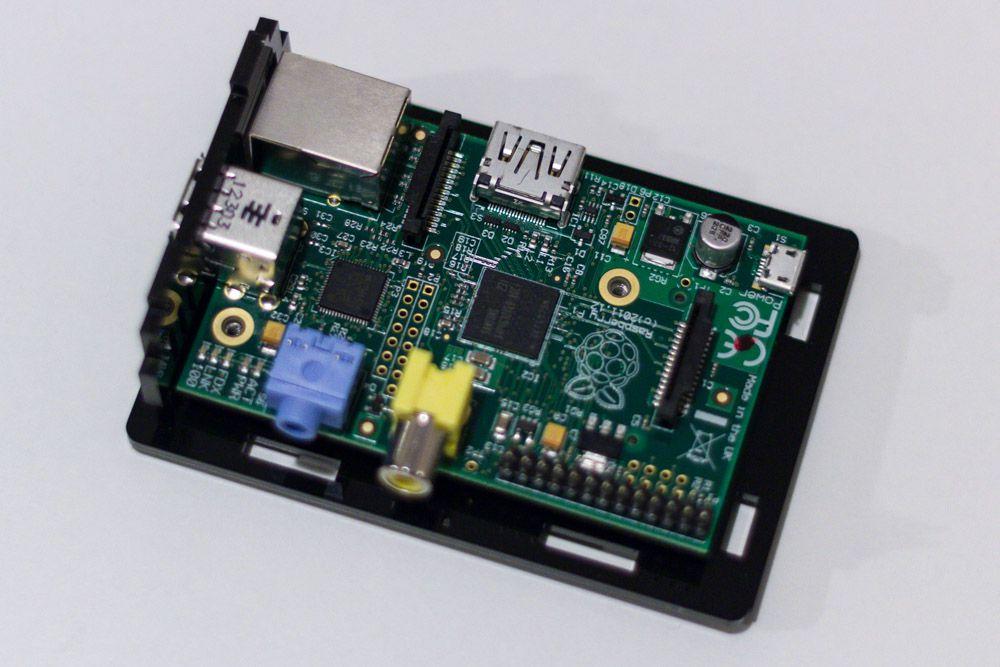

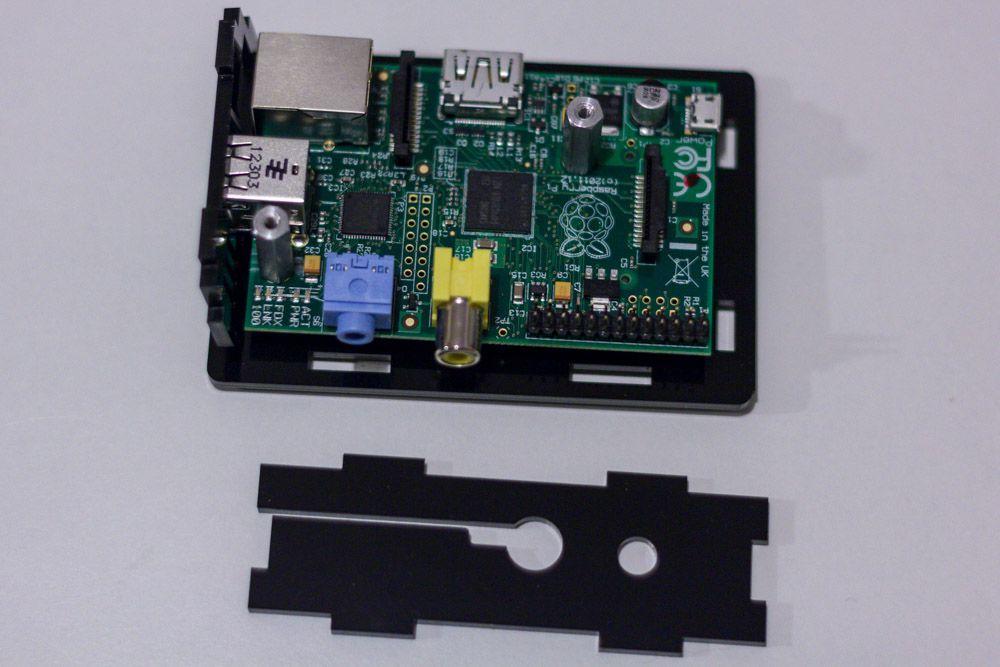

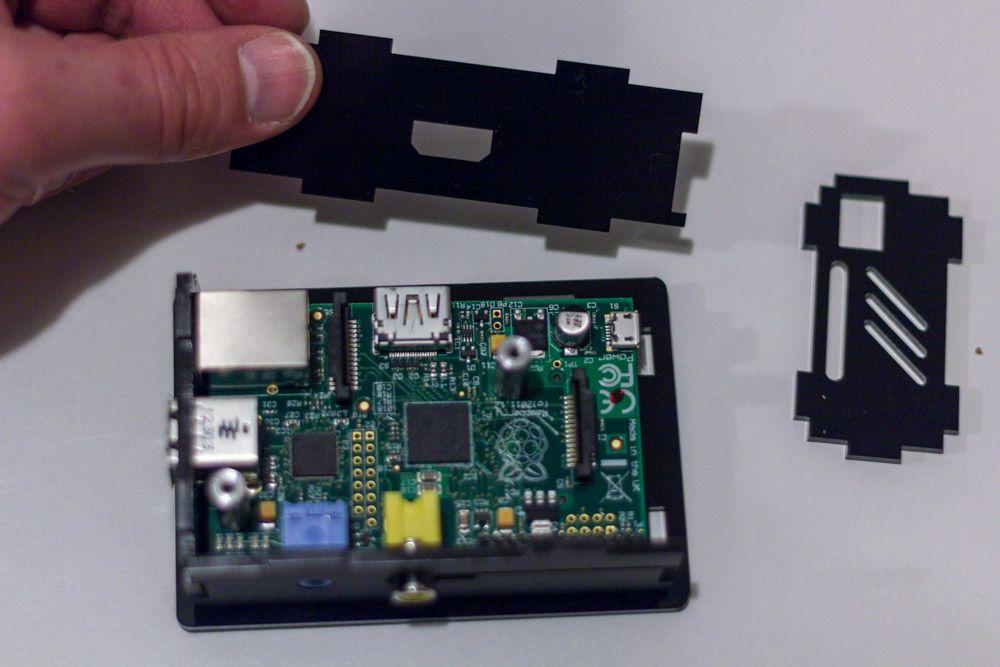

Maintenant, placez le Pi sur les deux entretoises qui sont déjà fixées à la plaque inférieure tout en insérant la paroi gauche dans les fentes appropriées de la plaque inférieure.

blank

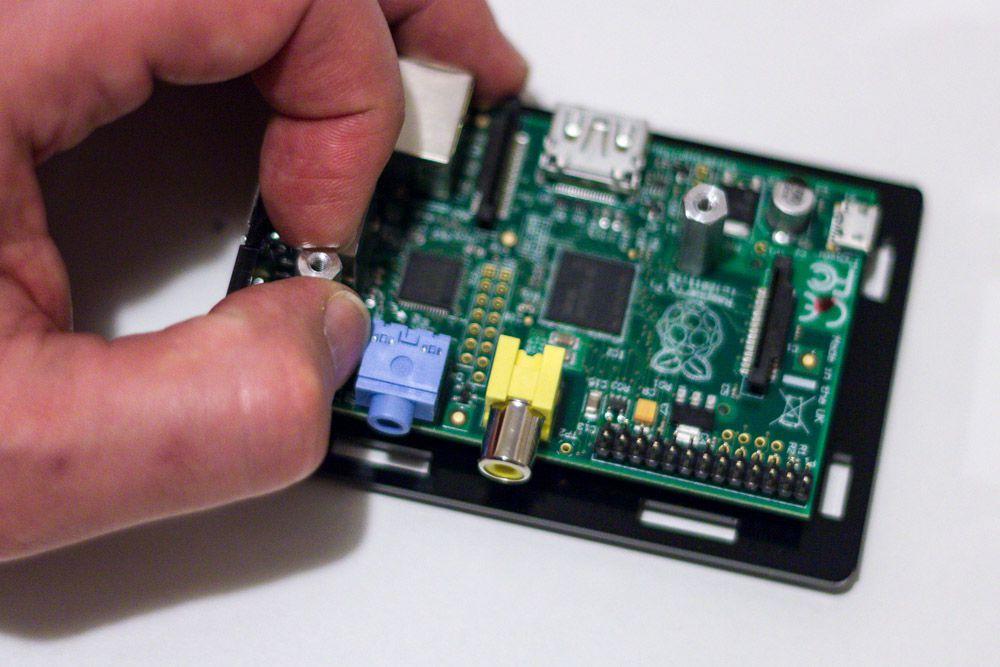

Vissez les deux entretoises 3/8 “à travers les trous de montage du Pi et dans les entretoises déjà en place. Le Pi doit maintenant être fermement attaché au fond du boîtier.

blank

Nous allons maintenant ajouter la paroi avant de la boîte.

blank

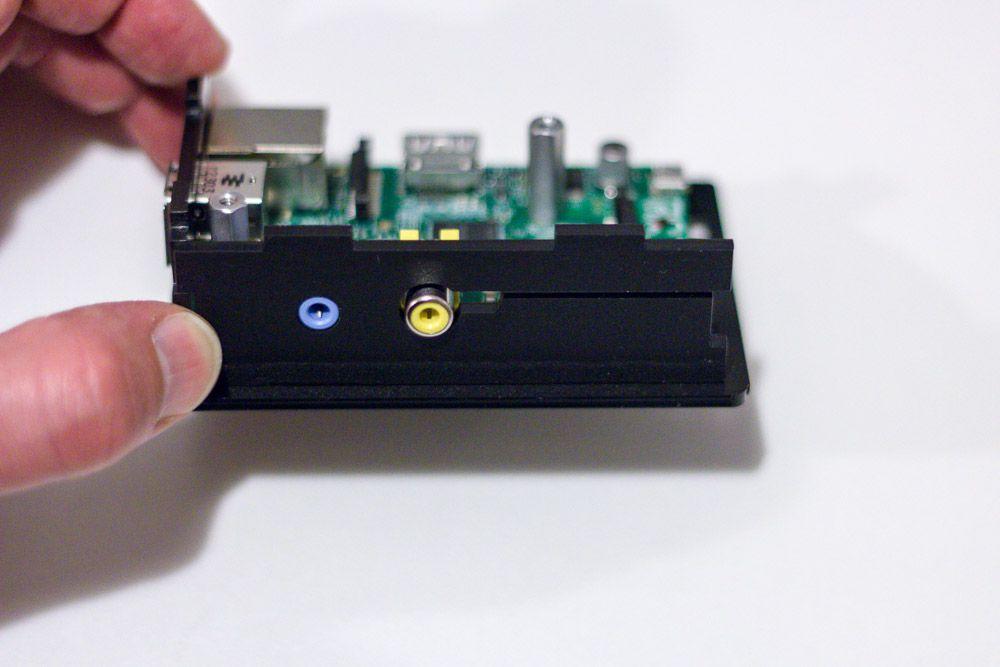

Insérez la paroi avant dans les fentes avant de la plaque inférieure et poussez la plaque vers l’arrière afin qu’elle s’adapte autour des ports audio et vidéo analogique.

blank

Il est maintenant temps d’ajouter le mur arrière.

blank

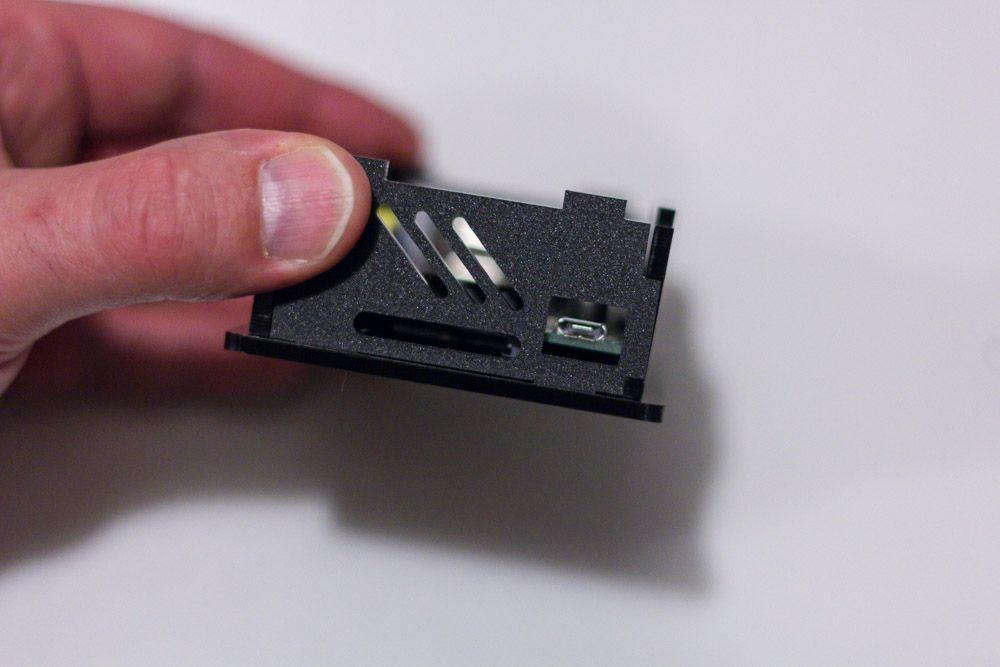

Insérez le mur arrière dans la plaque inférieure, puis tirez doucement sur le mur pour l’amener dans sa position verticale finale.

blank

Insérez le mur droit dans la plaque inférieure, puis tirez-le doucement en position verticale.

blank

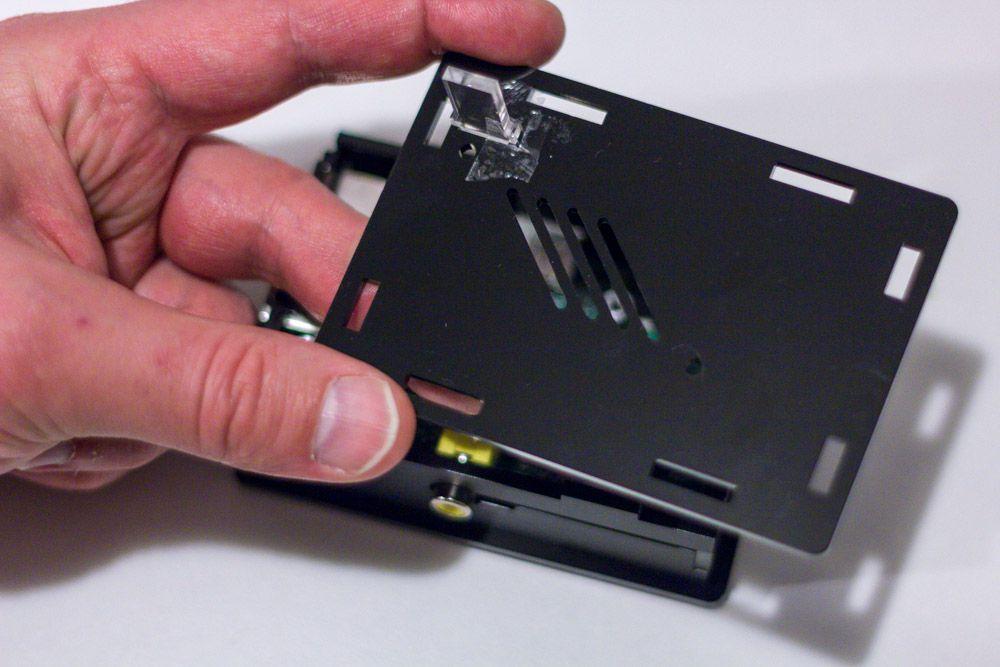

Fixez le conduit de lumière sur le côté brillant de la plaque supérieure à l’aide de ruban adhésif ou d’un point de colle.

blank

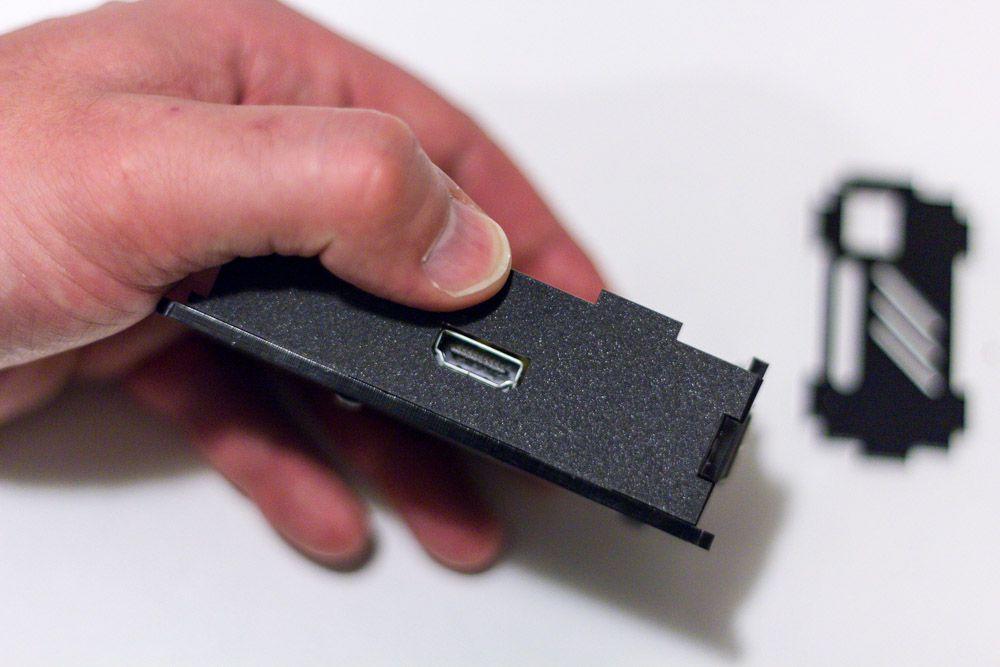

Maintenez tous les murs en position verticale pendant que vous mettez la plaque supérieure en place. Appuyez doucement jusqu’à ce que vous obteniez un bon ajustement pour la boîte. Veillez à ne pas faire tomber le tube d’éclairage hors de position lors de l’ajout de la plaque supérieure.

blank

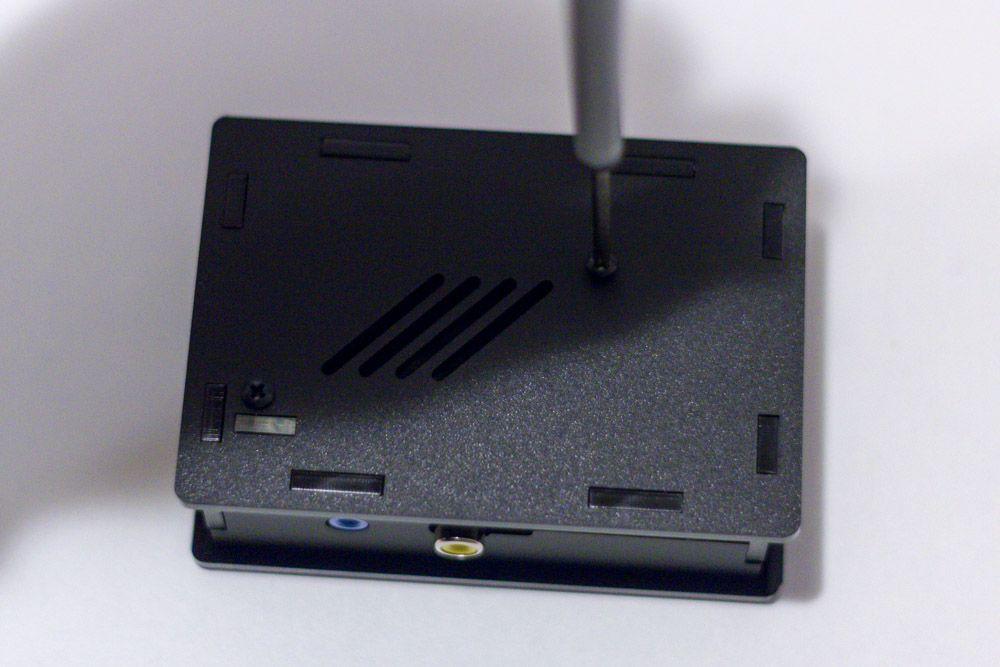

Fixez la plaque supérieure à l’aide des deux vis noires restantes.

blank

Il ne reste plus qu’à fixer les pieds en caoutchouc.

blank

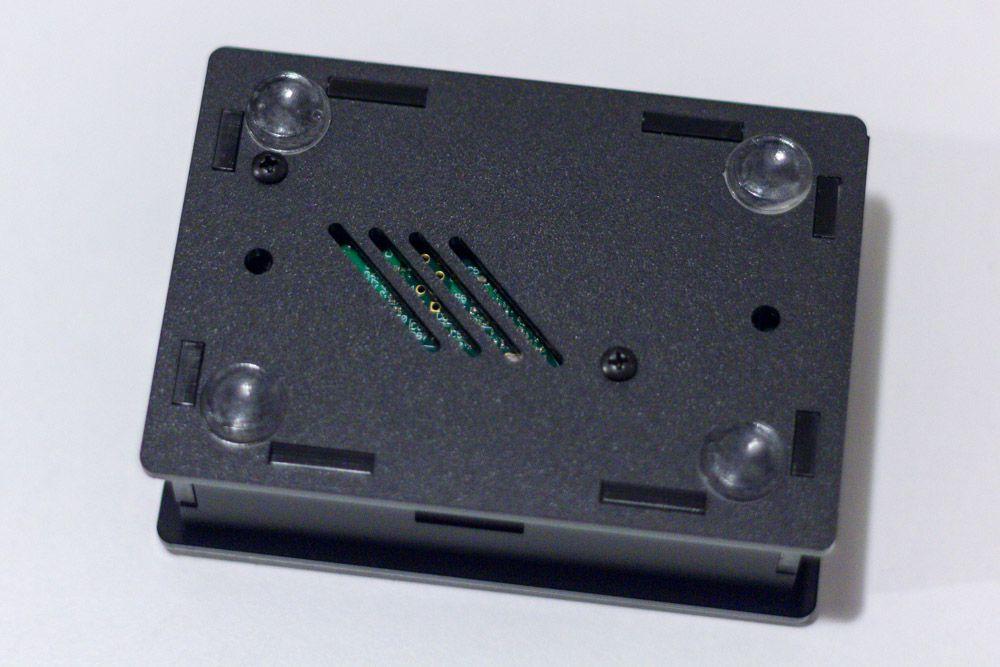

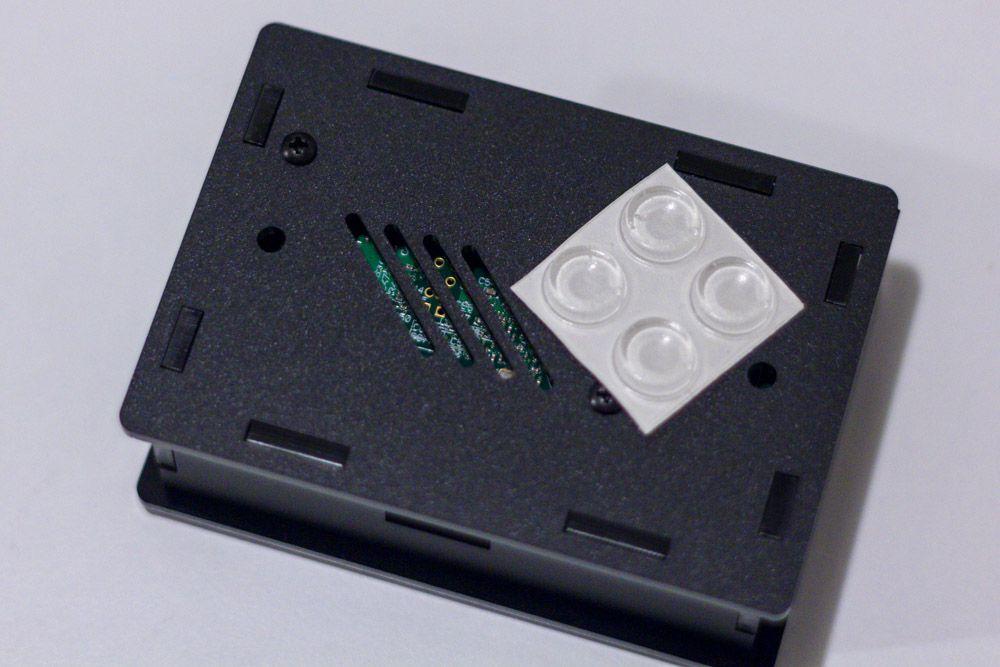

Mettez un pied en caoutchouc à chaque coin au bas de la boîte.

blank

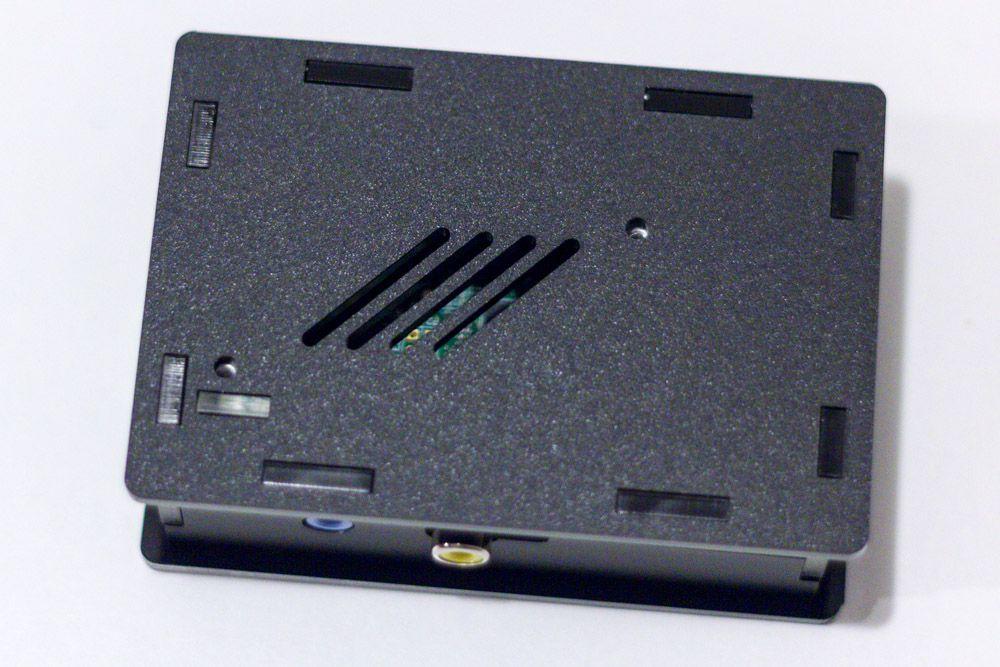

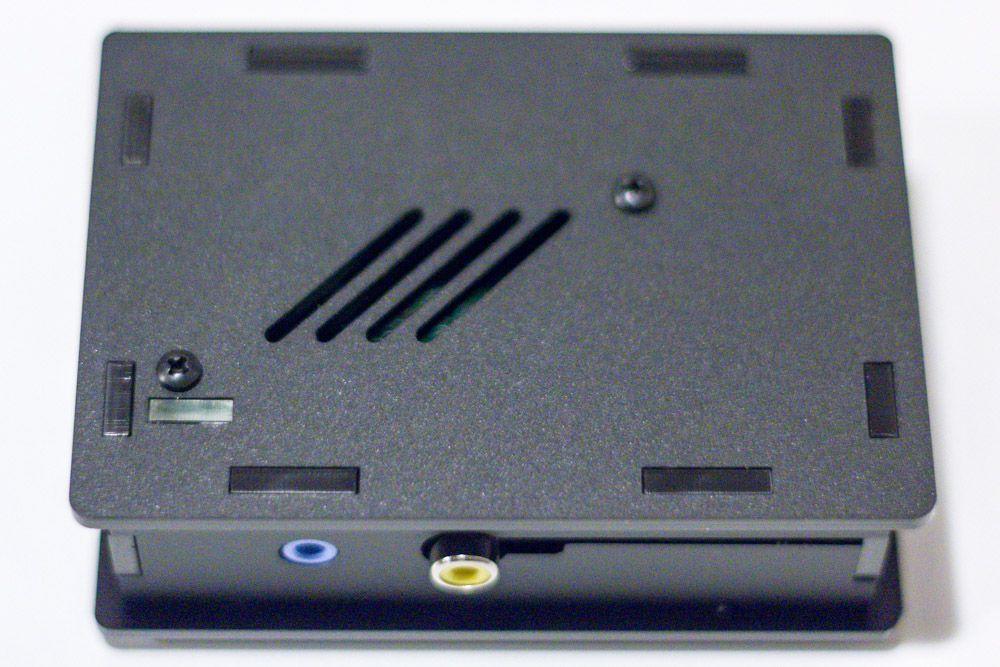

Et nous avons terminé. La boîte est maintenant entièrement assemblée.

Auteur original: Fabien Royer, nwazet.com
