Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.
Nomenclature
- Raspberry Pi Zero
- Appareil photo Raspberry Pi
- Capteur de mouvement PIR
- 3 fils de cavalier F / F
- 7x plaques en acrylique noir mat
- 1x plaques minces en acrylique transparent
- 4x M2,5 8 mm M / F Stand Off
- 2x M2,5 25 mm F / F Stand Off
- 2x M2,5 34 mm F / F Stand Off
- 10 vis M2.5 5 mm noires
- 6 vis M2 10 mm noires
- 12 rondelles en nylon M2
- 6x M2 Nut
- 2x écrou M2,5
En option pour un montage mural:
- montage mural
- 2x vis M5
- 2x écrous M5
Optionnel:
REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

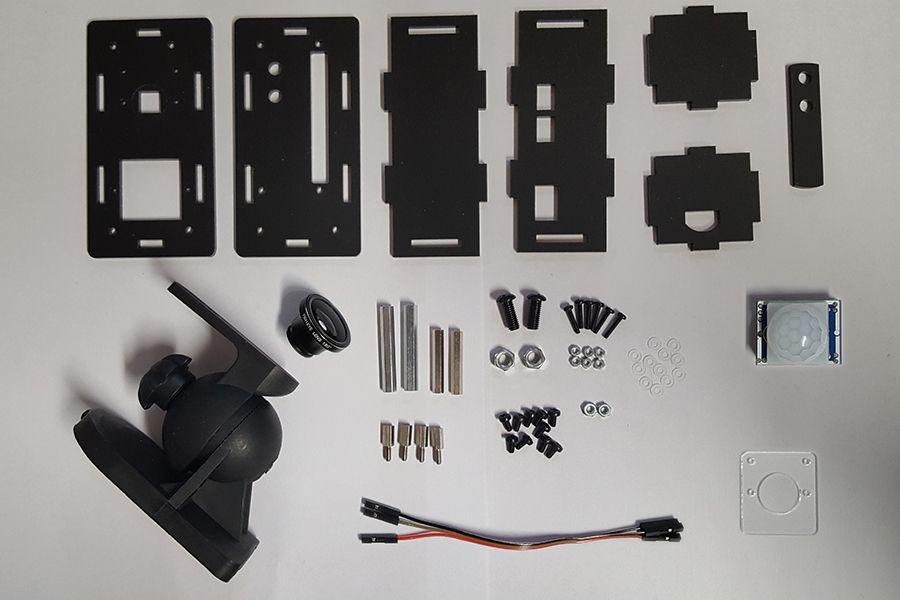

Voici les pièces du kit de valise:
Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

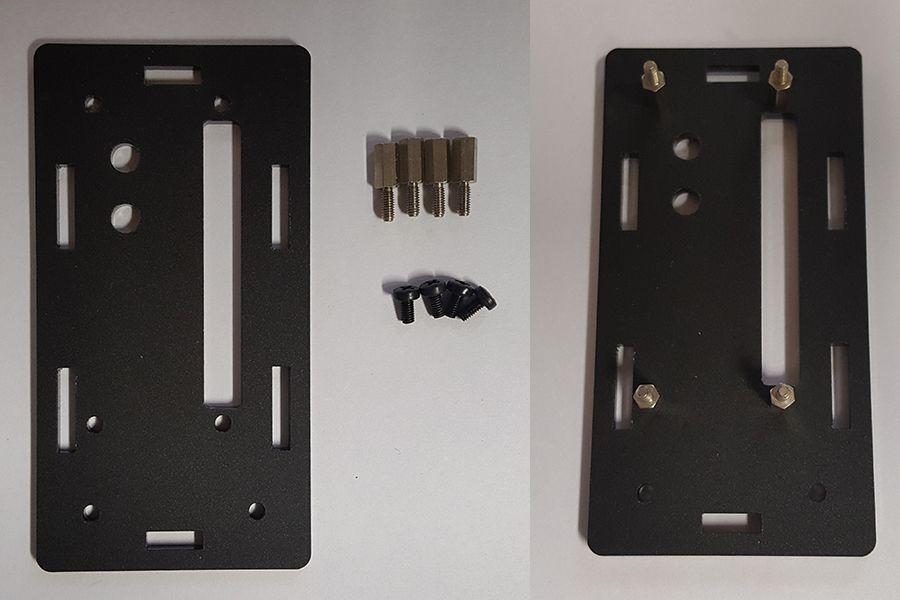

En commençant par la plaque arrière, fixez les supports de 8 mm M / F en place à l’aide des vis noires de 5 mm.

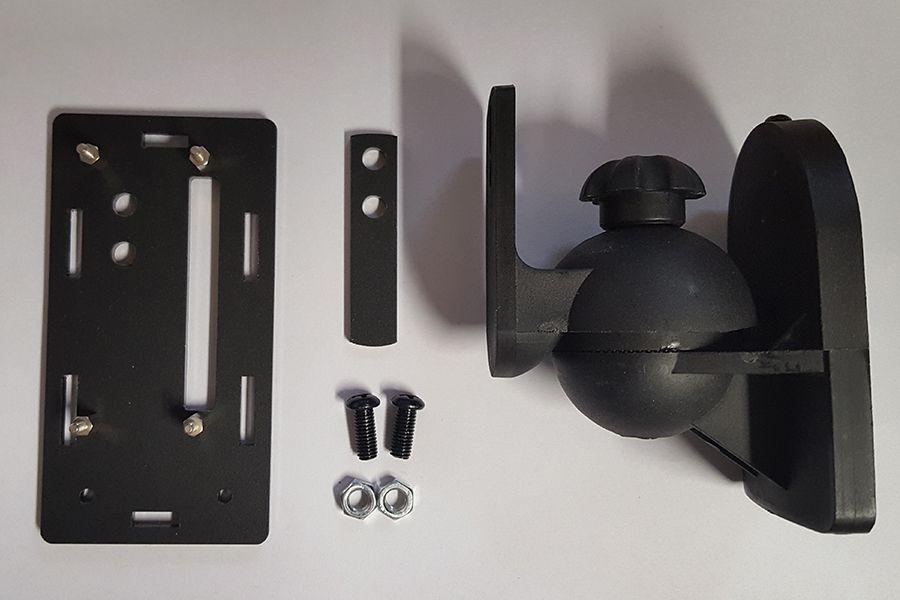

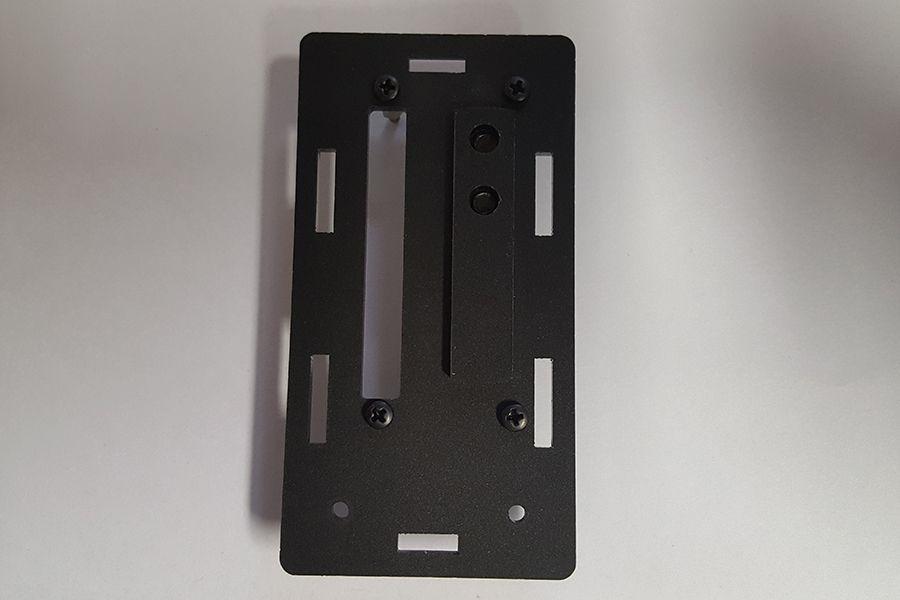

Fixez maintenant le support de montage mural. Commencez par insérer les vis M5 dans les deux trous de la plaque arrière (de sorte que la tête de la vis soit du même côté que les supports de 8 mm. Ensuite, au verso, placez la petite plaque d’espacement en acrylique sur les vis.

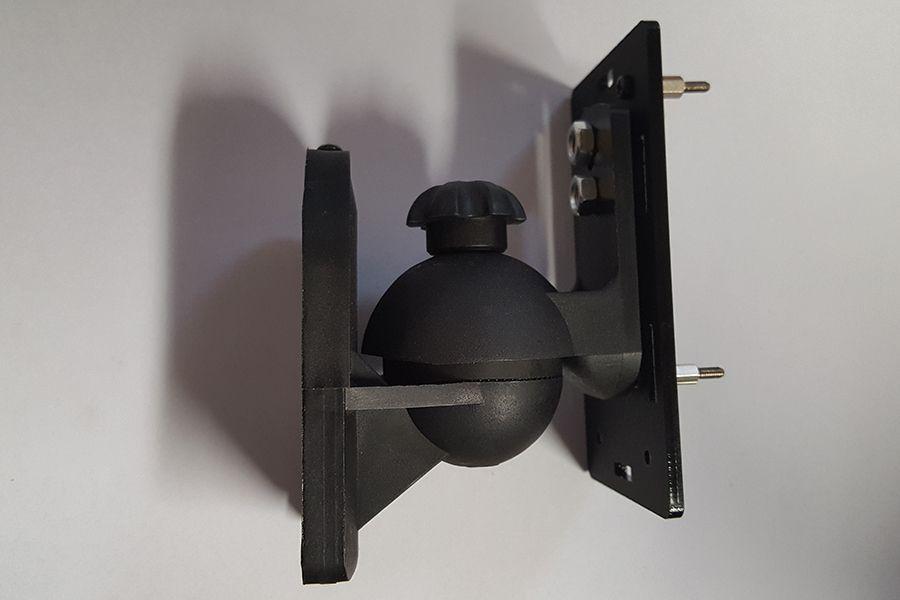

Enfin, ajoutez le support mural et fixez-le à l’aide des écrous M5.

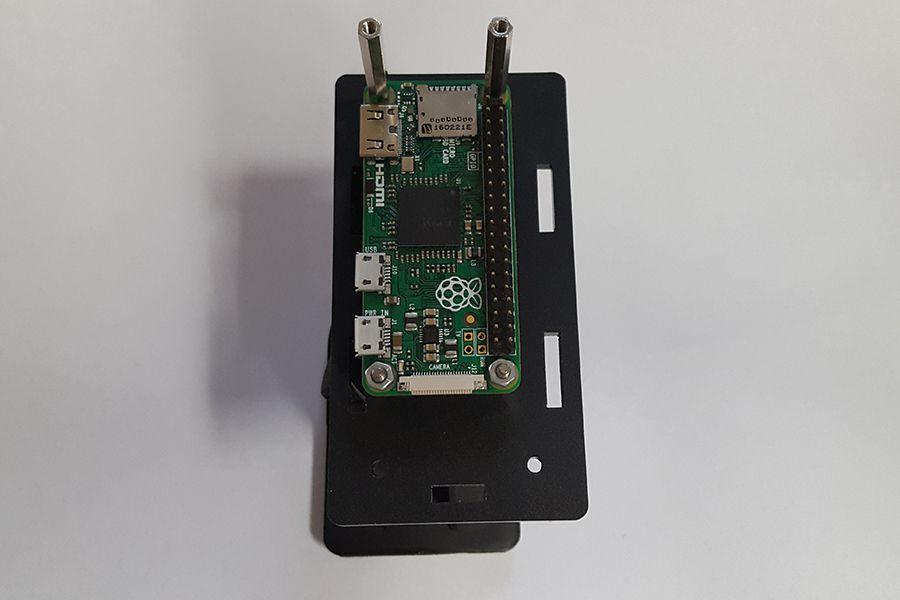

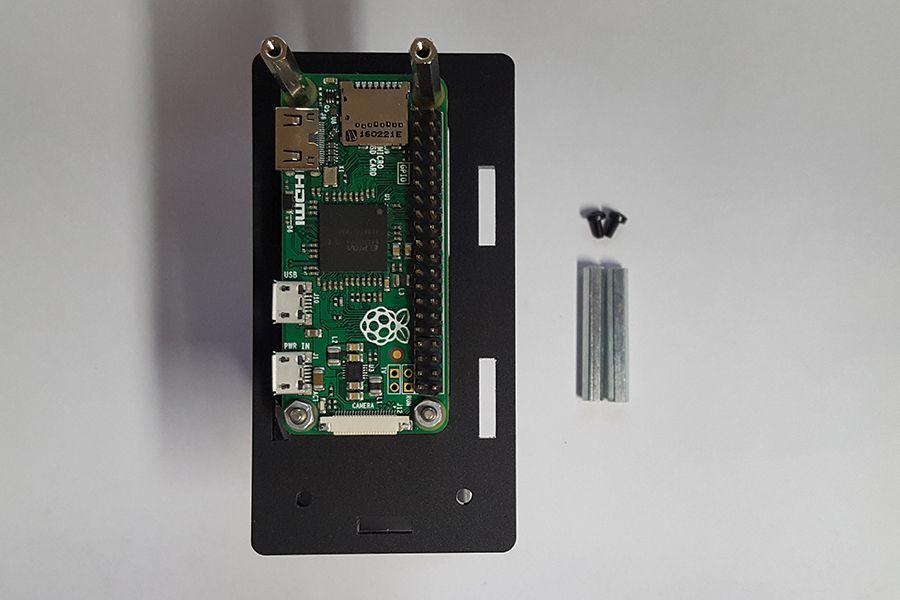

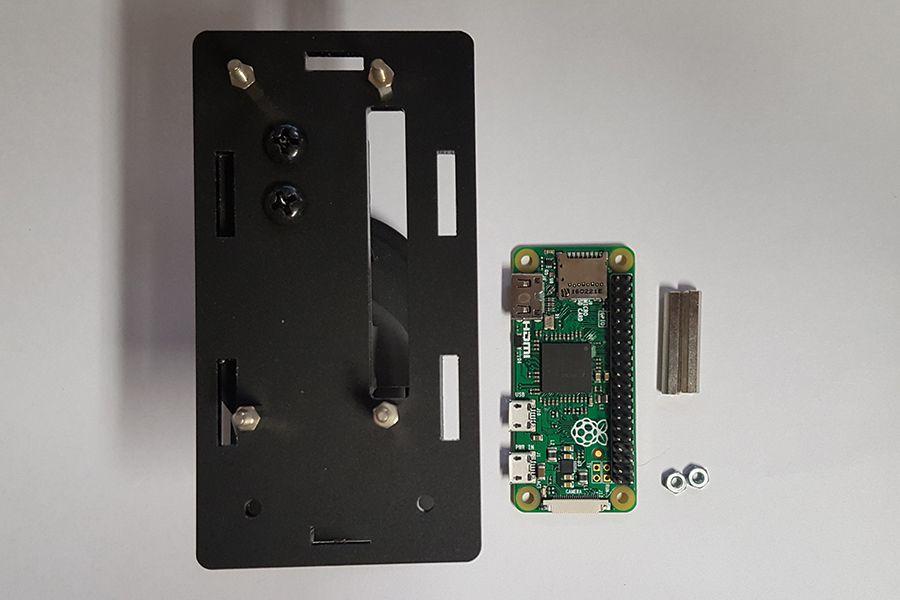

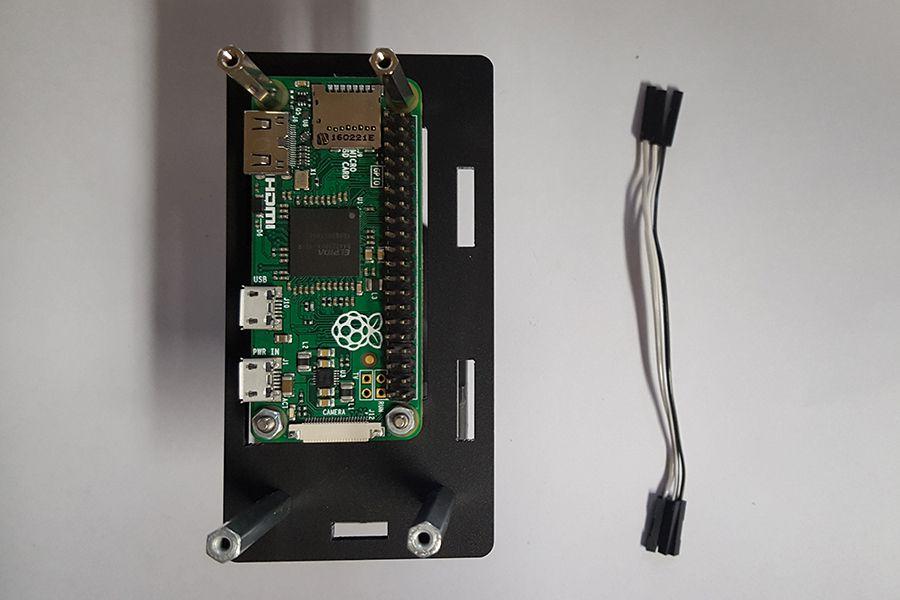

Assurez-vous que les pièces sont correctement orientées, positionnez le Pi Zero sur les entretoises de 8 mm et fixez les deux points de montage supérieurs avec les entretoises de 25 mm et les deux inférieurs avec les écrous M2,5.

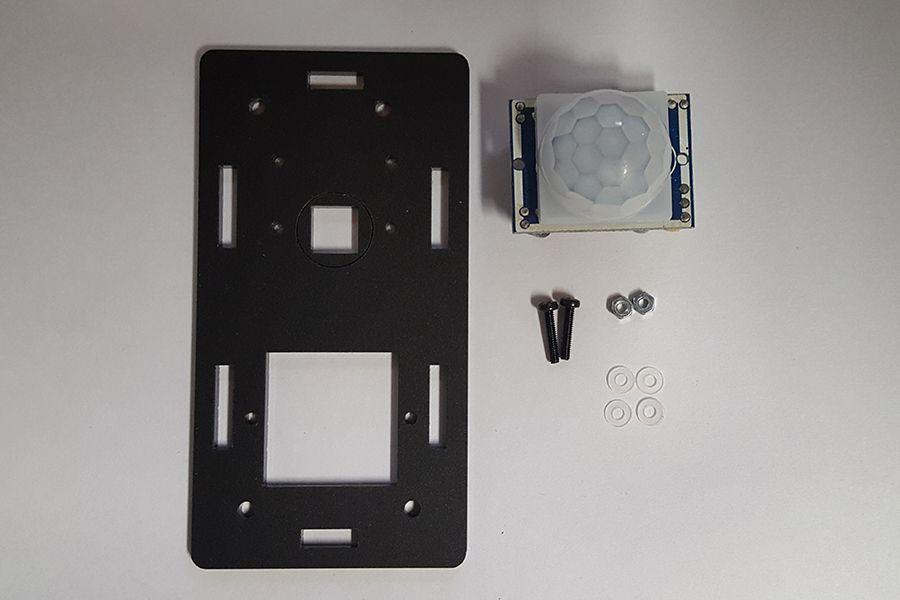

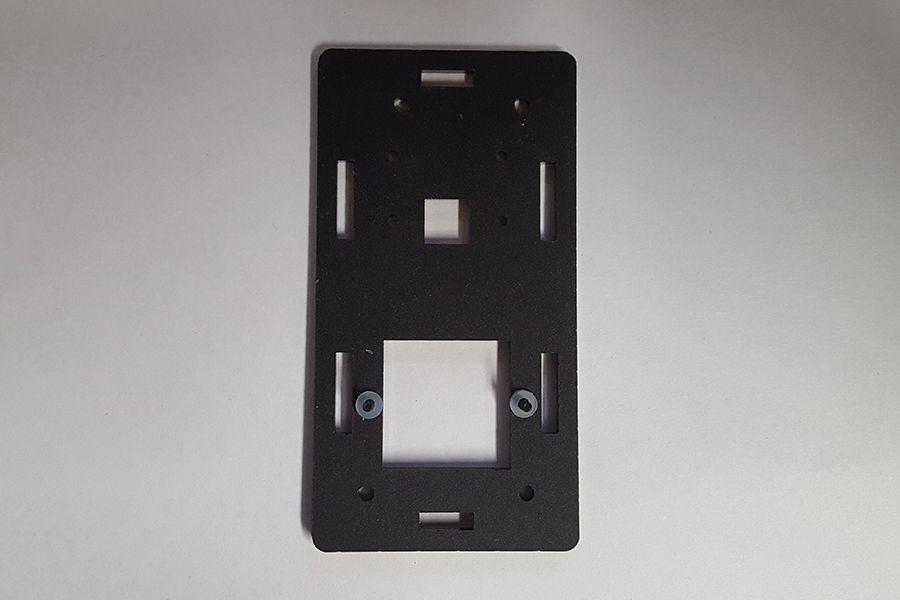

Pour fixer le capteur de mouvement, insérez les vis de 10 mm à l’avant de la plaque, retournez la plaque et ajoutez 2 rondelles M2 à chaque vis.

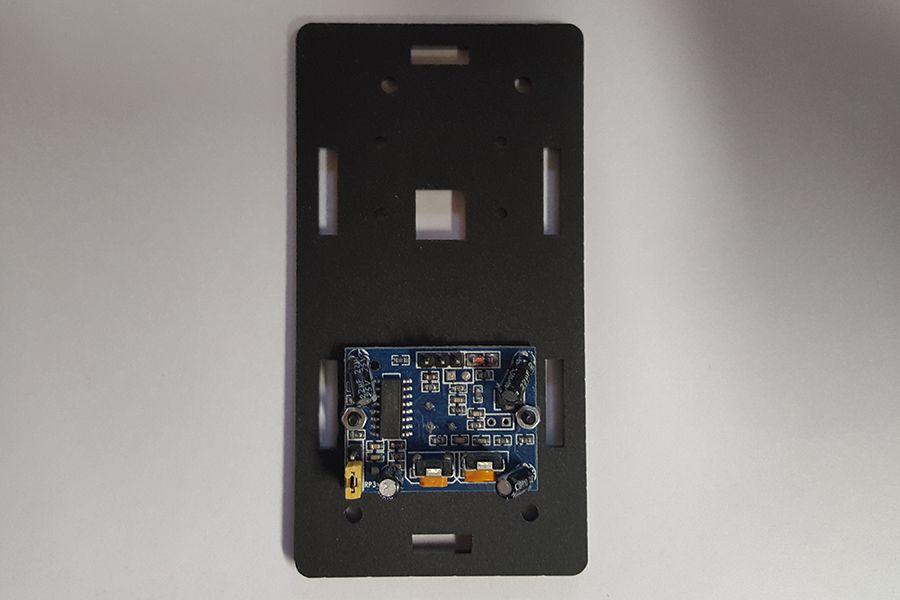

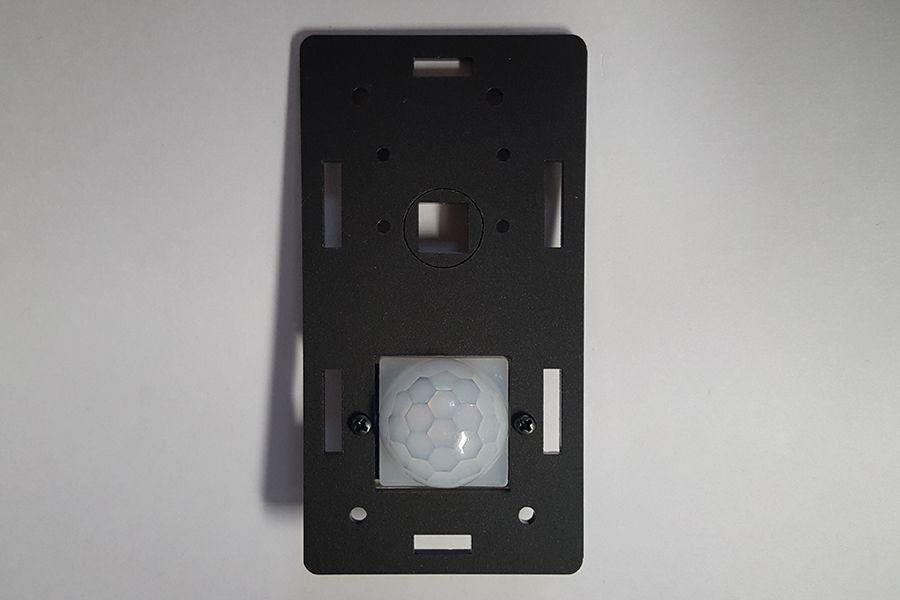

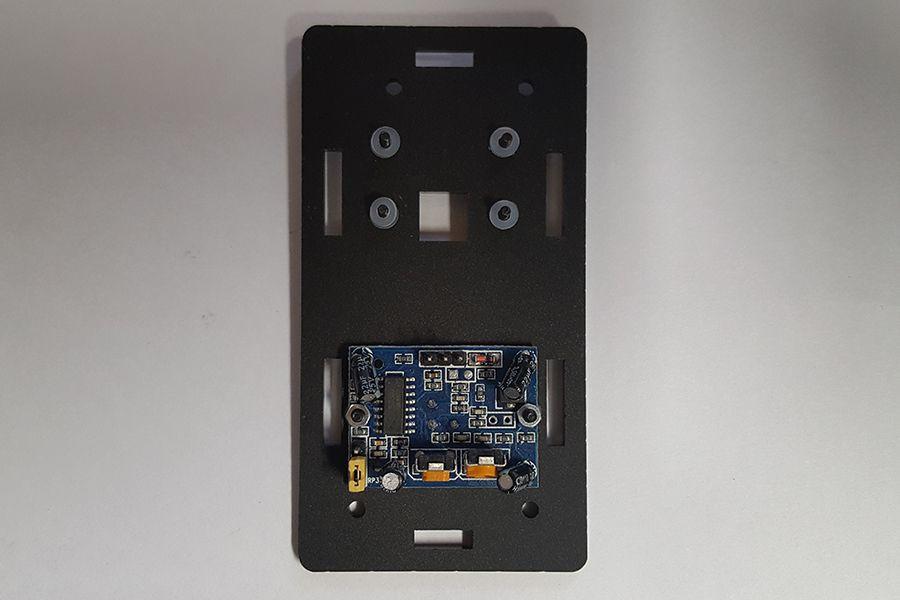

Enfin, ajoutez le capteur de mouvement et fixez-le à l’aide des écrous M2.

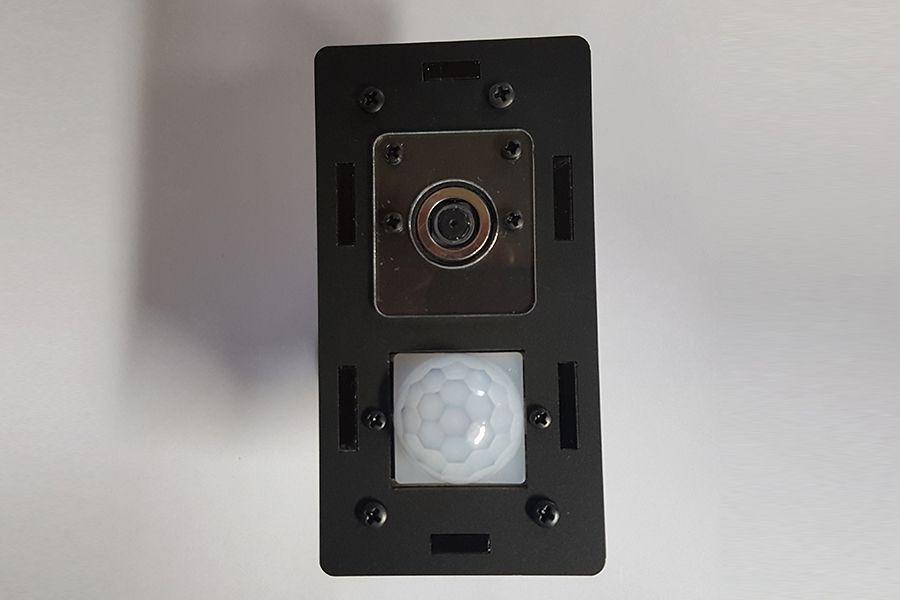

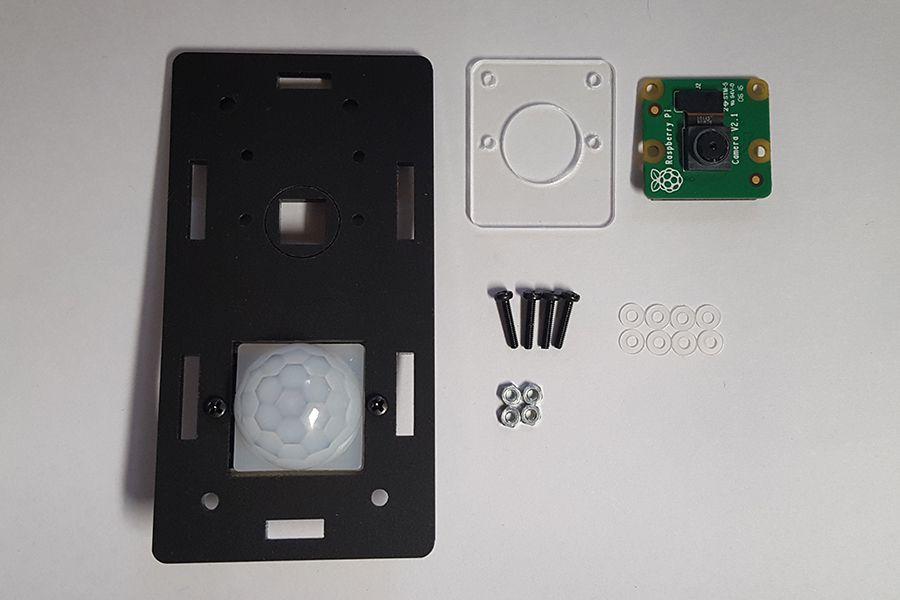

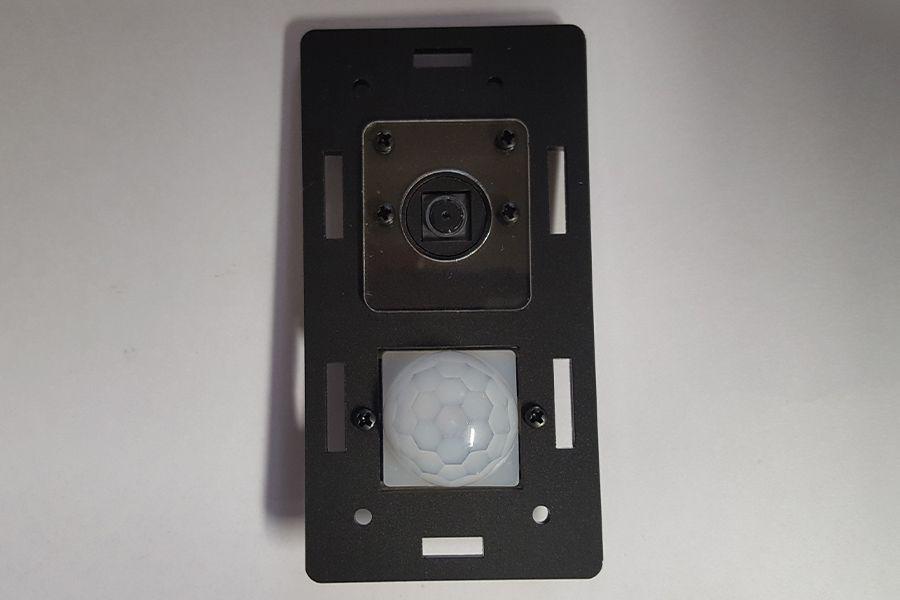

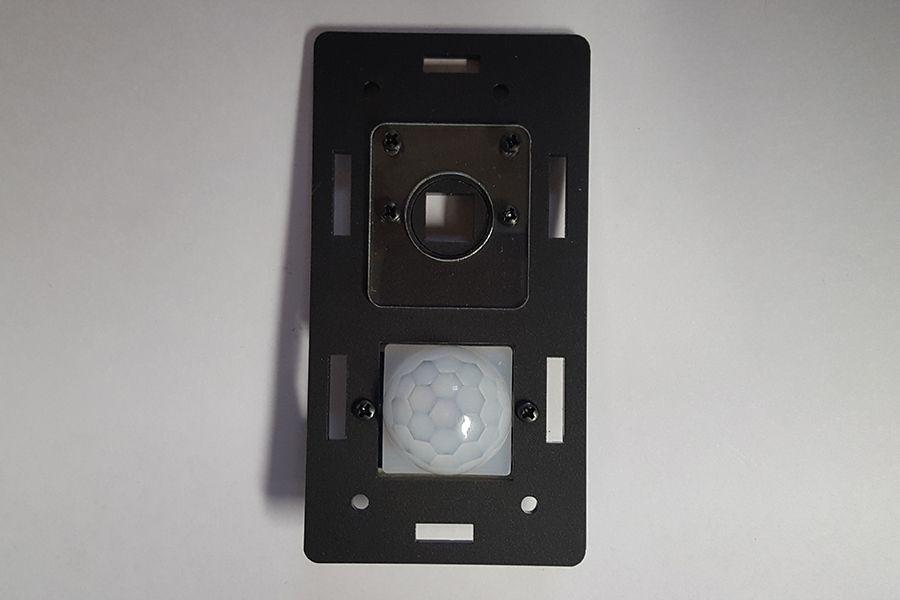

Pour fixer le module de la caméra, commencez par aligner la fine plaque acrlyique claire sur la plaque avant et insérez les 4 vis M2 de 10 mm. Retournez-le et ajoutez à nouveau 2 rondelles à chaque vis.

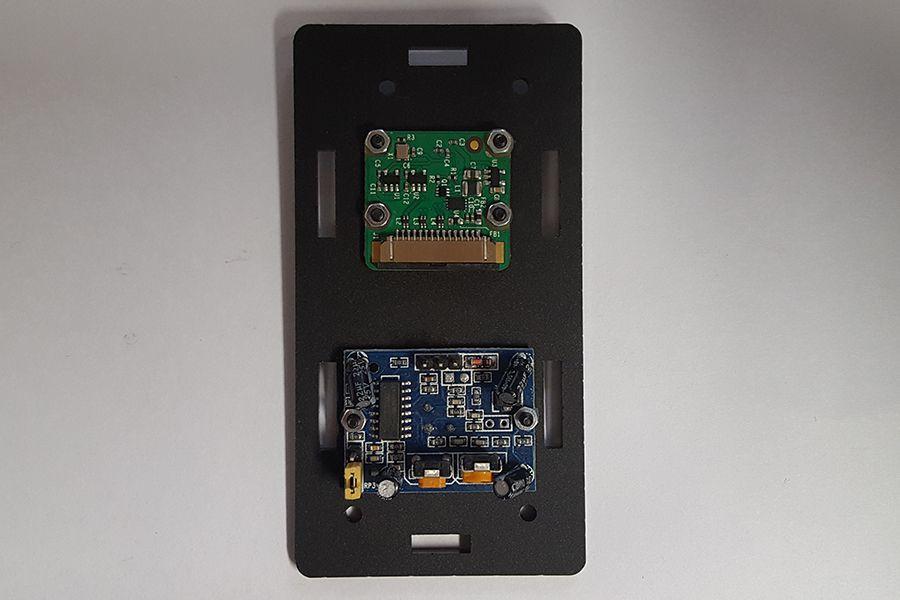

Ajoutez ensuite le module de caméra et fixez-le à l’aide des écrous M2.

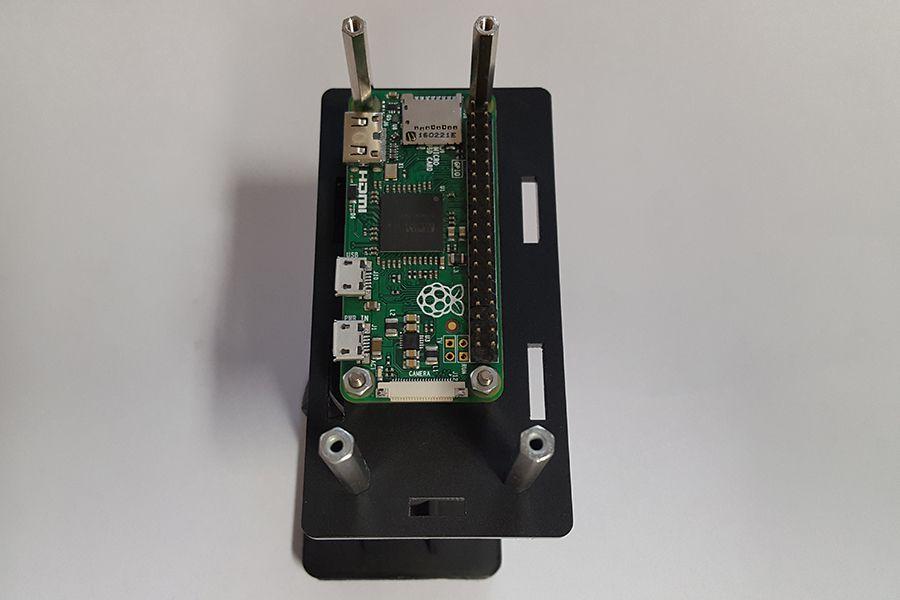

Ajoutez les supports de montage inférieurs à la plaque inférieure.

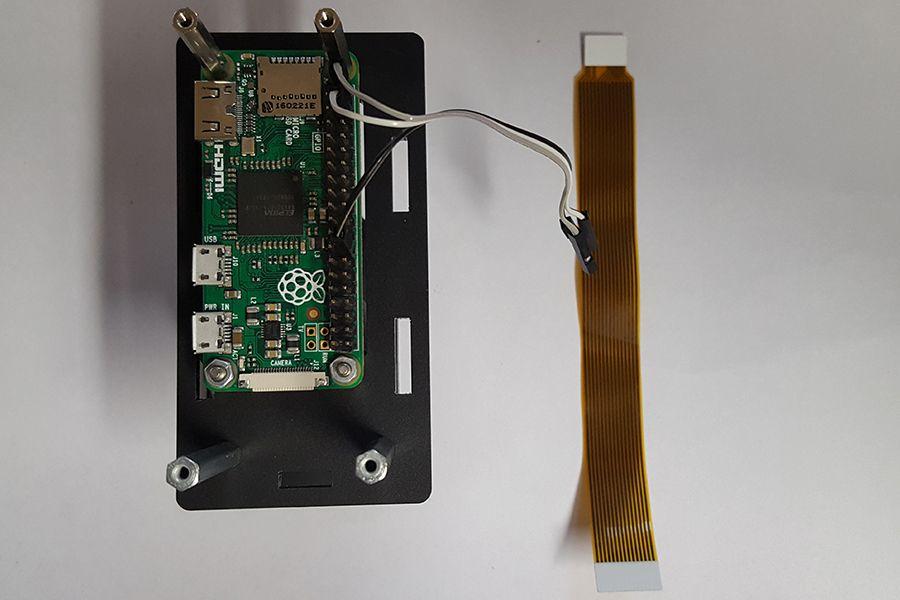

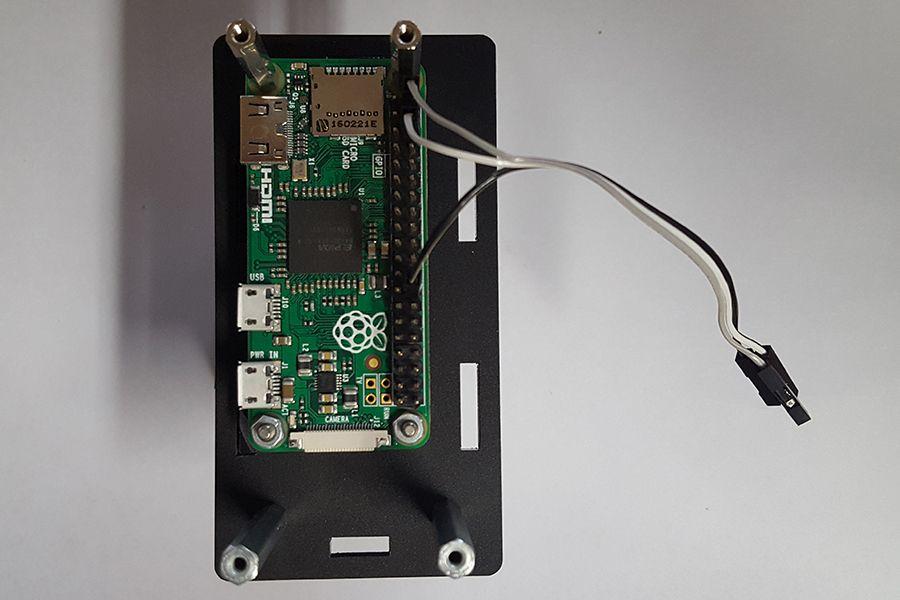

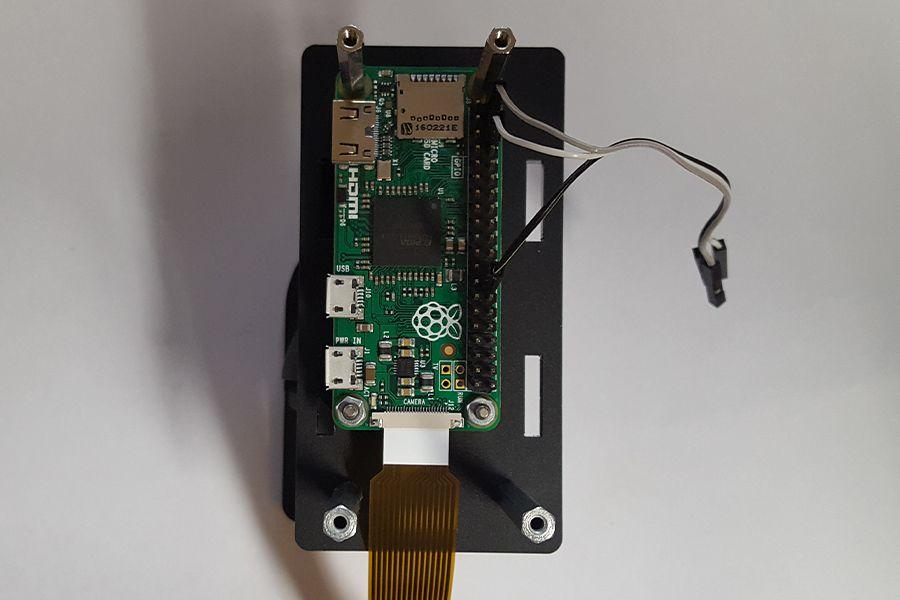

Attachez les trois fils de cavalier aux broches GPIO du Pi (les couleurs peuvent varier). Attachez un fil à la broche 2, un autre à la broche 6 et le dernier à la broche 26.
Fixez le câble de la caméra à votre Pi.

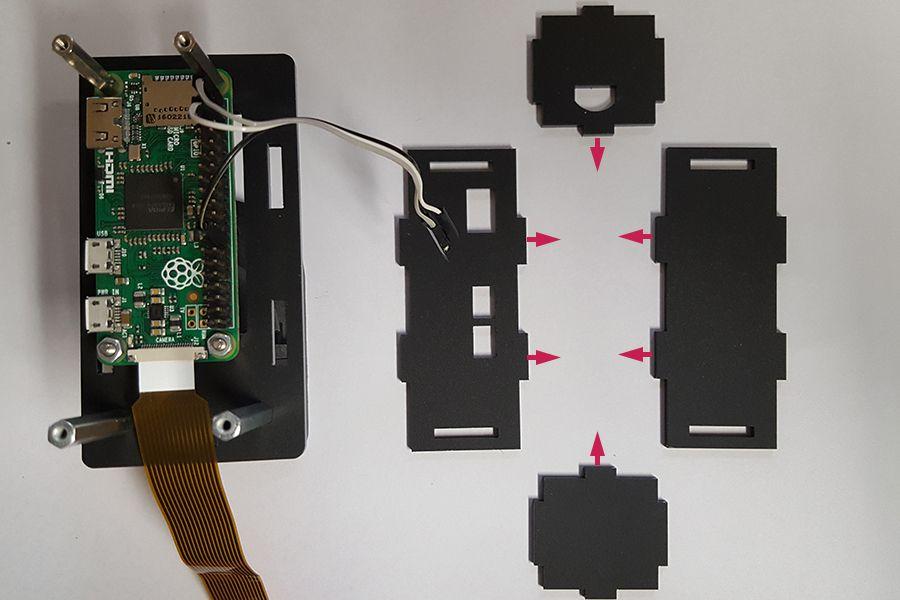

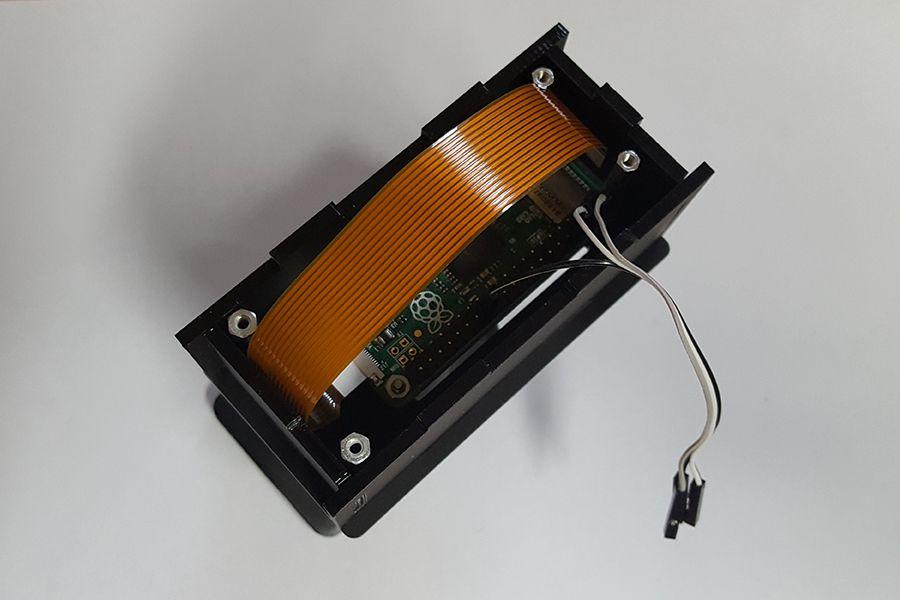

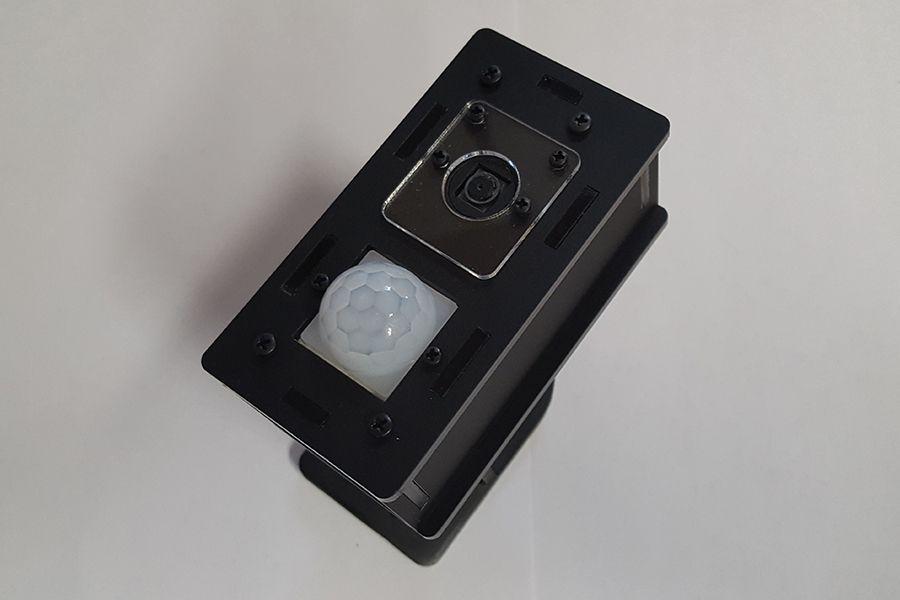

La prochaine chose à faire est de fixer les plaques acryliques latérales. Assurez-vous que chacun des 4 murs du boîtier de la caméra est correctement orienté. Les flèches indiquent les nœuds qui seront insérés dans la plaque inférieure.

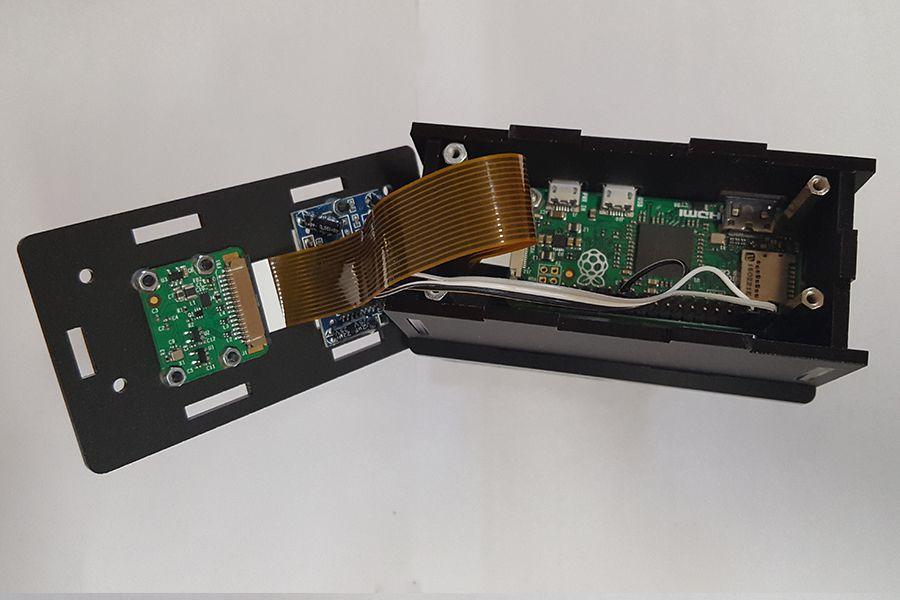

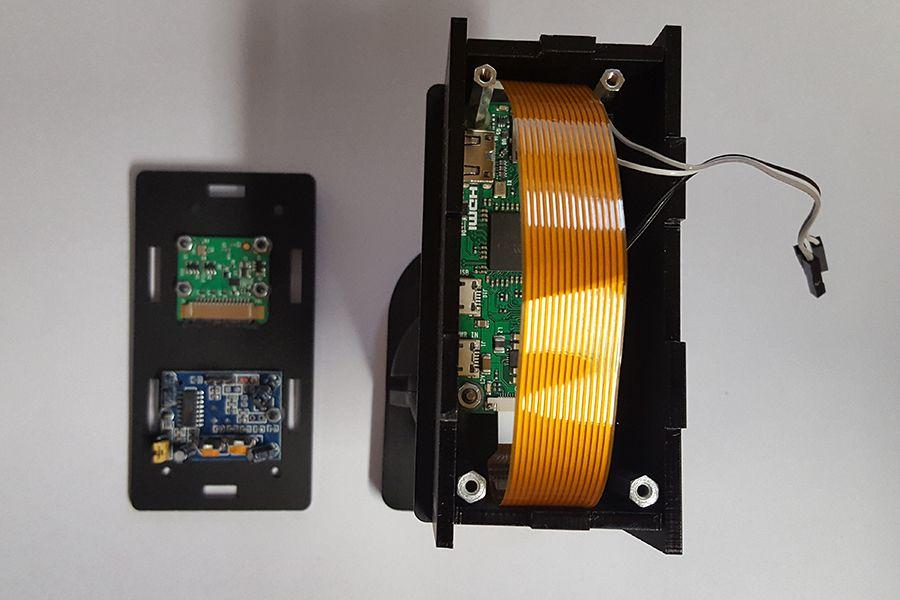

Il est temps de fixer notre câble de caméra et nos fils de connexion. Avec les 3 broches du module PIR face à vous, fixez les cavaliers dans cet ordre:
FIL JUMPER – MODULE PIR
Broche 2 – GAUCHE
Broche 6 – DROITE
Broche 26 – MOYEN
OPTIONNEL – Objectif de la caméra
Dans la petite boîte à lentilles, vous trouverez un anneau magnétique en métal. Décollez le film protecteur bleu, décollez le support autocollant et collez l’anneau métallique à l’avant du boîtier autour de l’objectif de l’appareil photo. Assurez-vous d’appuyer sur une belle entreprise pour obtenir un bon ajustement.

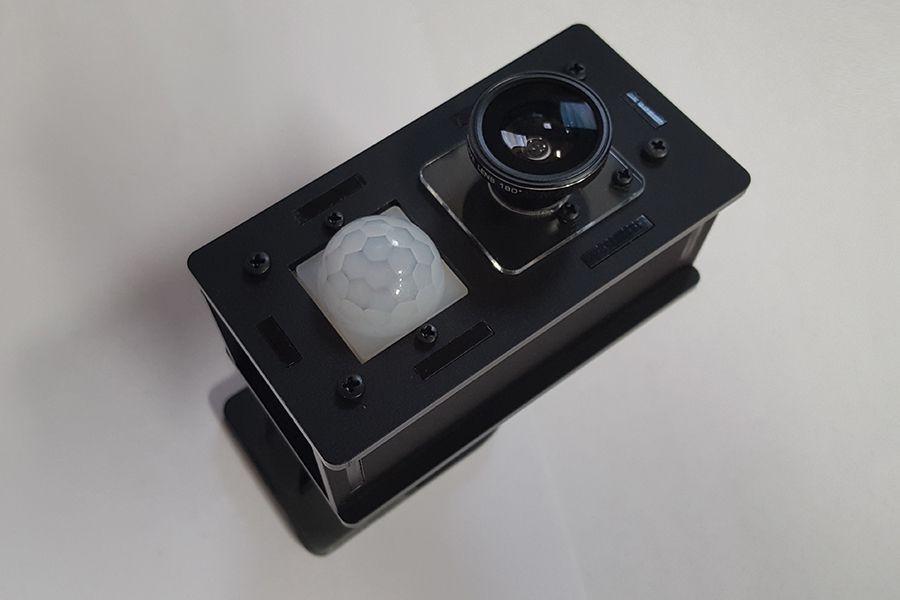

Maintenant, placez simplement l’objectif sur l’anneau magnétique!
Pour plus d’informations sur la configuration de votre capteur PIR, suivez notre tutoriel simple ici.
-
