Assemblage du boîtier HAT du commutateur PoE

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi B + / 2/3
  • 9x plaques acryliques
  • 4x M2,5 x 18 mm M / F Stand Off
  • 4x M2,5 x 16 mm F / F Stand Off
  • 4x M2,5 x 8 mm M / F Stand Off
  • 8x vis noire

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’assemblage doit être effectué avec soin car les pièces se casseraient ou se briseraient si elles étaient forcées. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

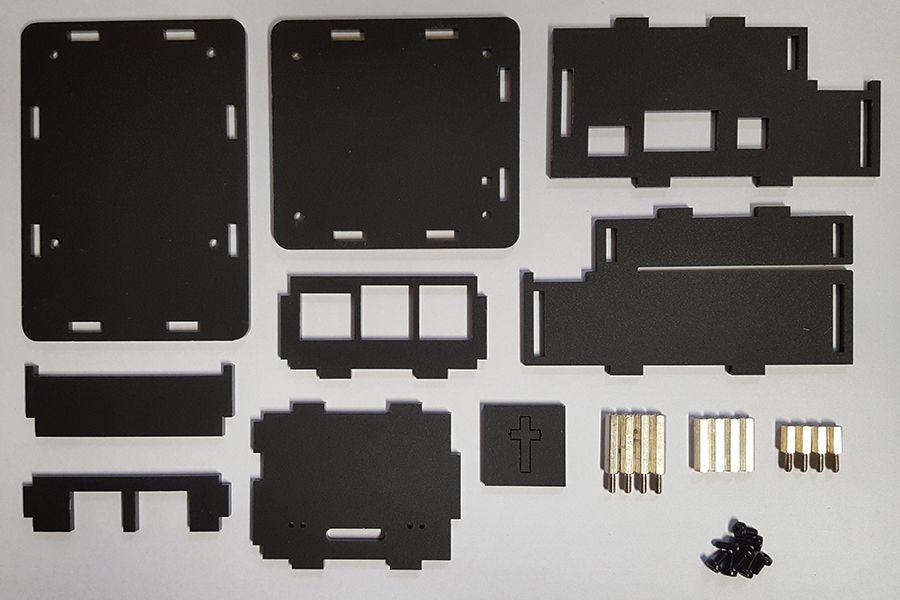

Voici les pièces du kit de valise:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

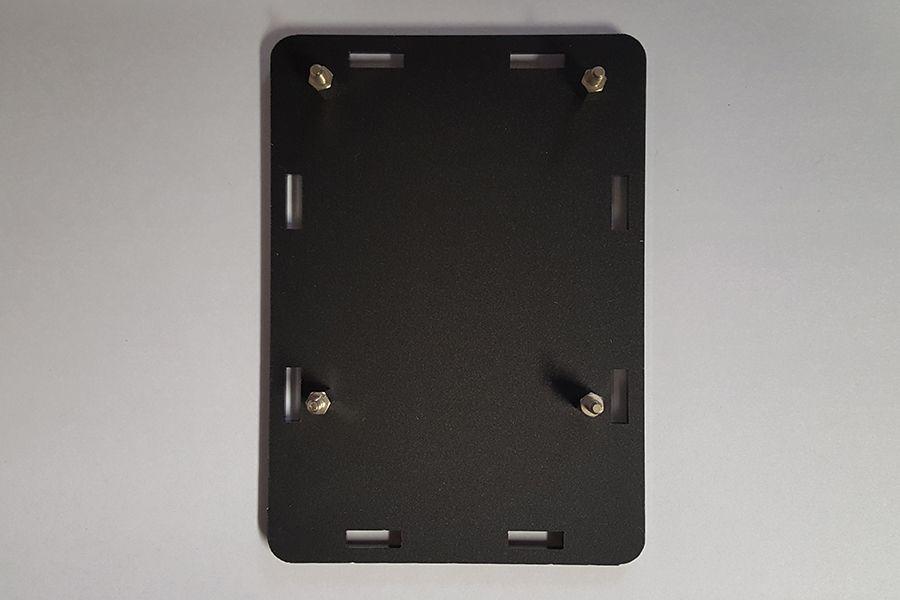

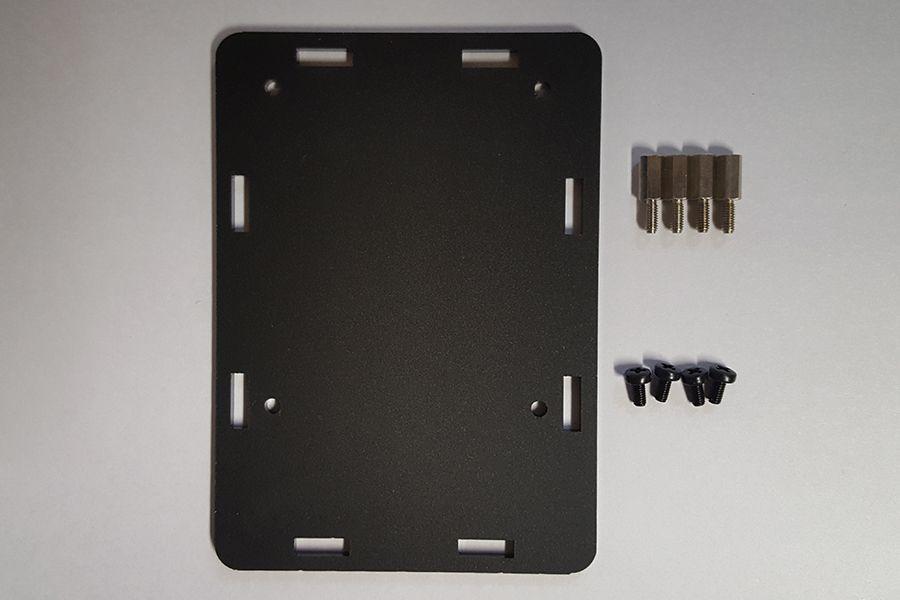

En commençant par la plaque inférieure, fixez les 4 entretoises M / F de 8 mm à l’aide de 4 des vis noires.

blank

blank

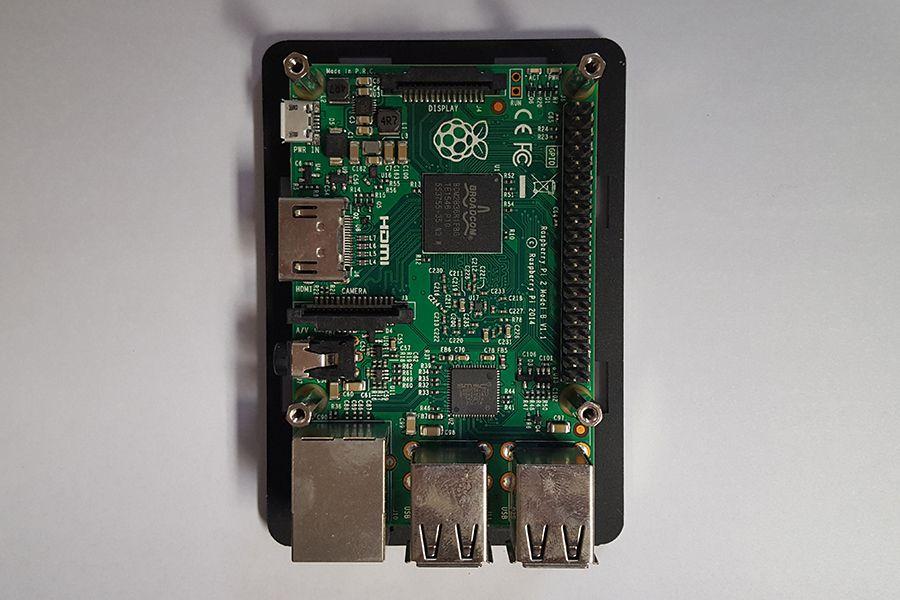

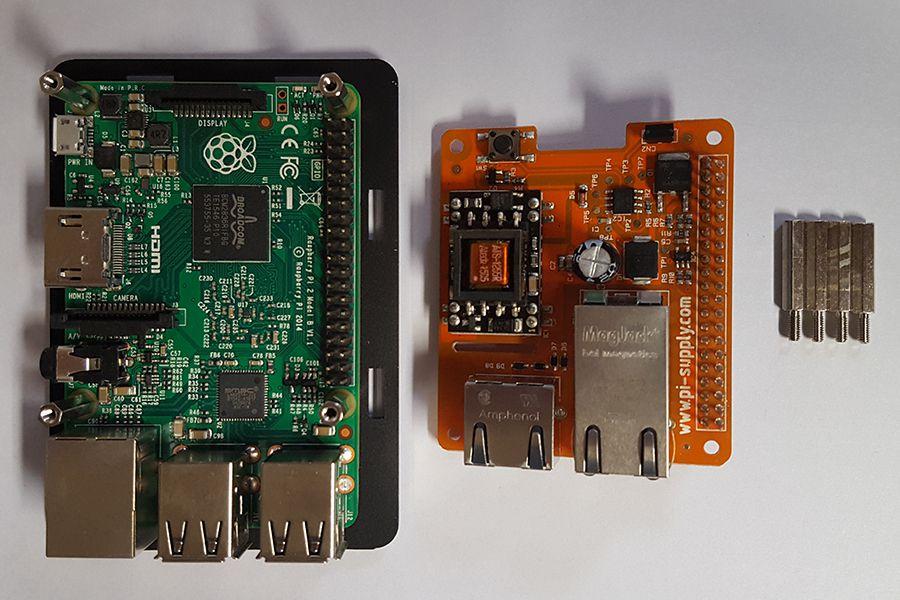

Placez maintenant le Raspberry Pi sur les entretoises de 8 mm et fixez-les à l’aide des 4 entretoises de 16 mm F / F.

blank

blank

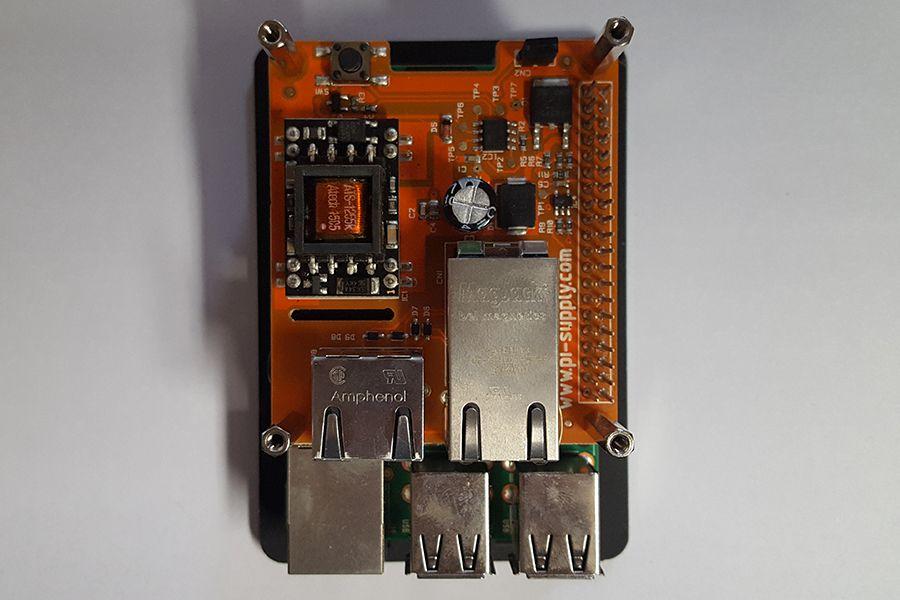

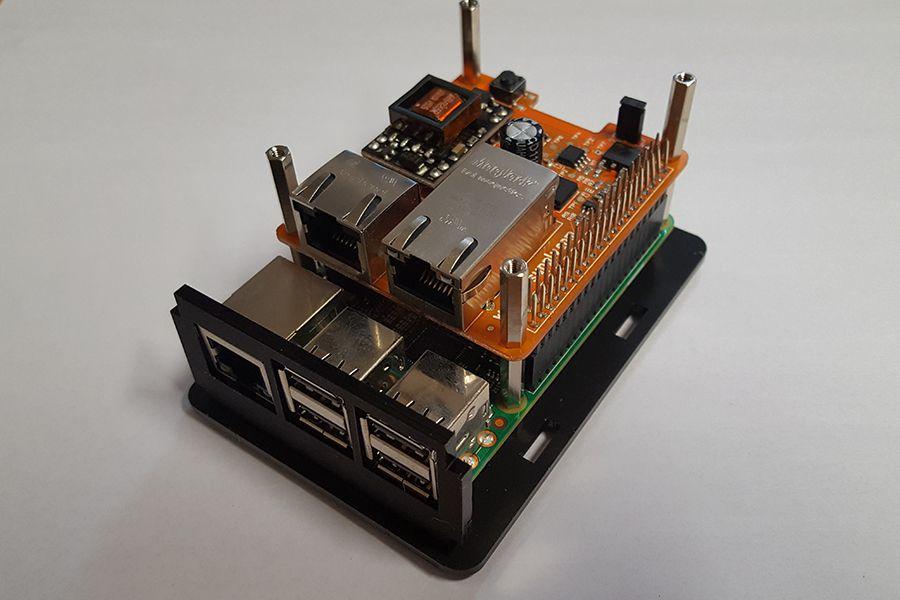

Maintenant, nous devons brancher le commutateur PoE HAT sur le RPi GPIO et le sécuriser à l’aide des supports 18 mm M / F.

blank

blank

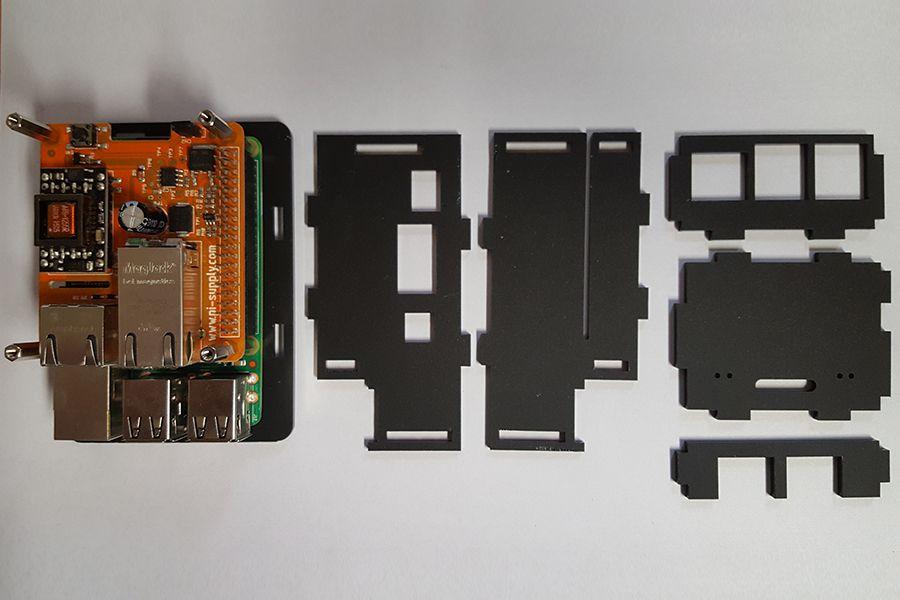

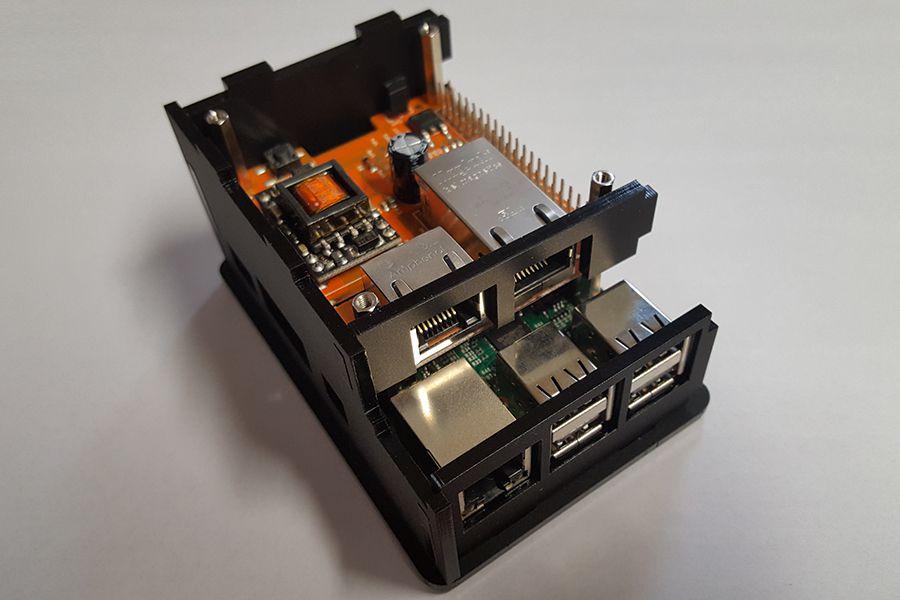

Maintenant, nous devons ajouter les plaques latérales, 1 par 1.

blank

Commencez avec la plaque de port Ethernet / USB.

blank

Puis le côté opposé. La plaque avec la fente pour carte SD est découpée.

blank

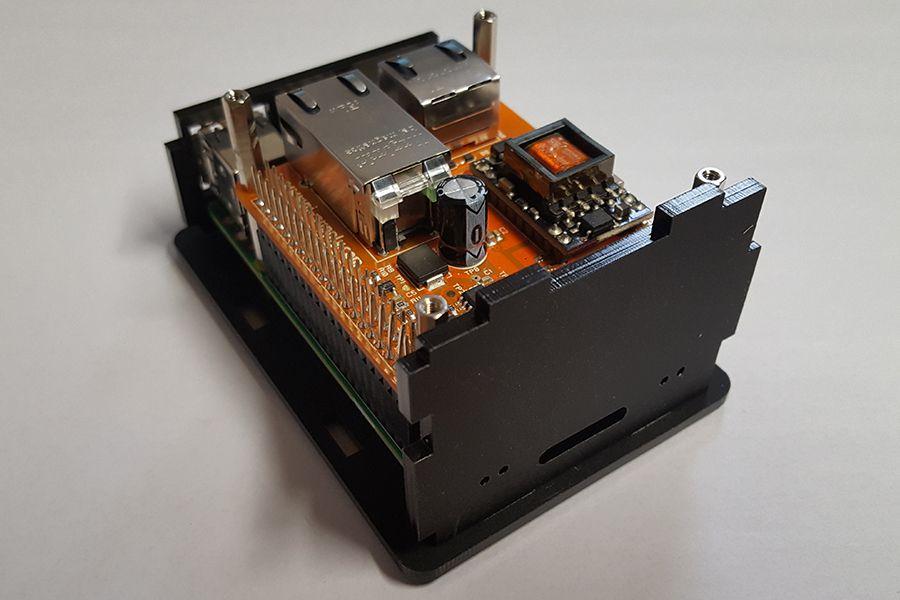

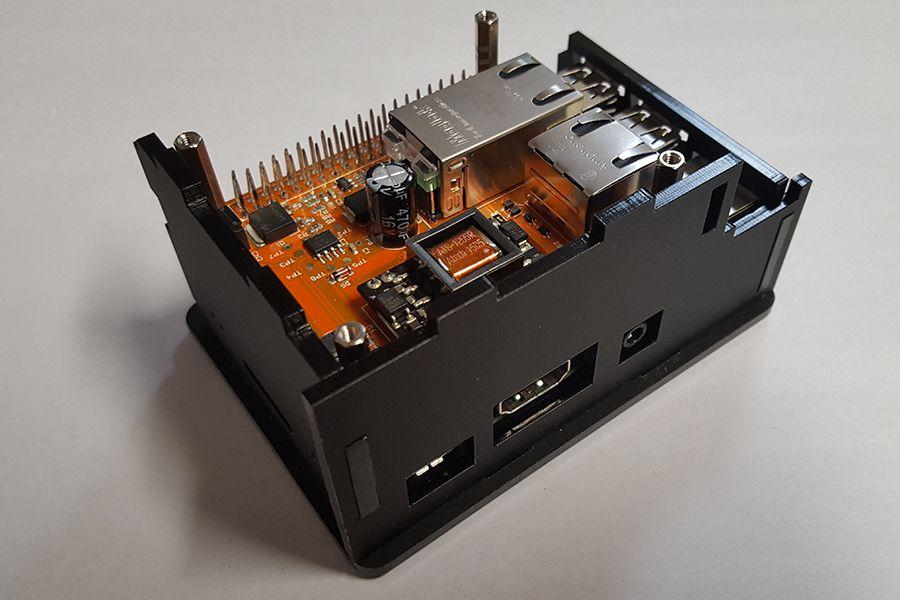

Ensuite, insérez soigneusement la plaque latérale HDMI. Commencez par aligner les pépins inférieurs de la plaque avec les découpes de la plaque inférieure, en laissant la plaque latérale légèrement inclinée. Amenez ensuite lentement la plaque à la verticale.

blank

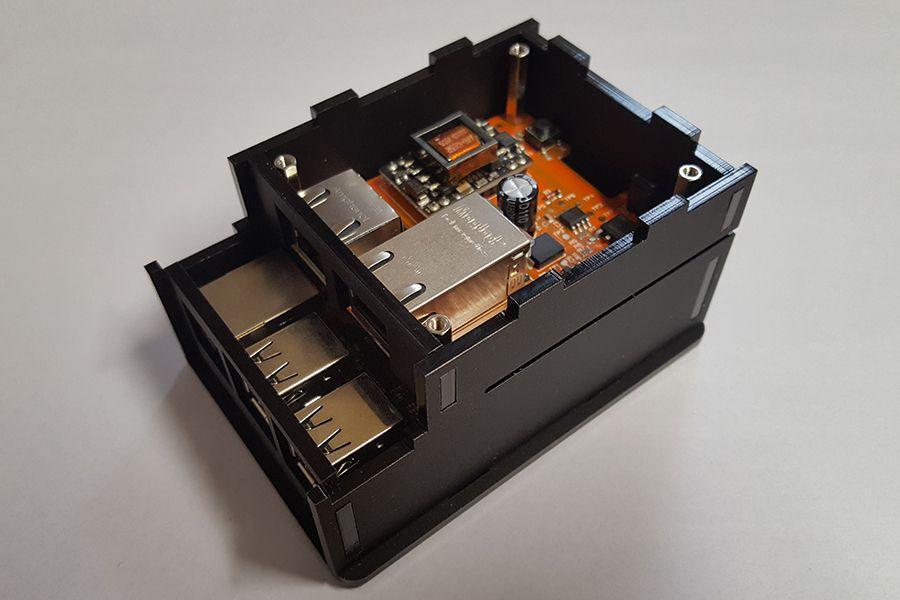

Ajoutez maintenant la petite plaque PoE. Assurez-vous que l’orientation de cette pièce est correcte. Le bord le plus proche des deux découpes Ethernet est le bord que vous devez insérer dans la plaque latérale HDMI.

blank

Ajoutez maintenant la plaque latérale opposée.

blank

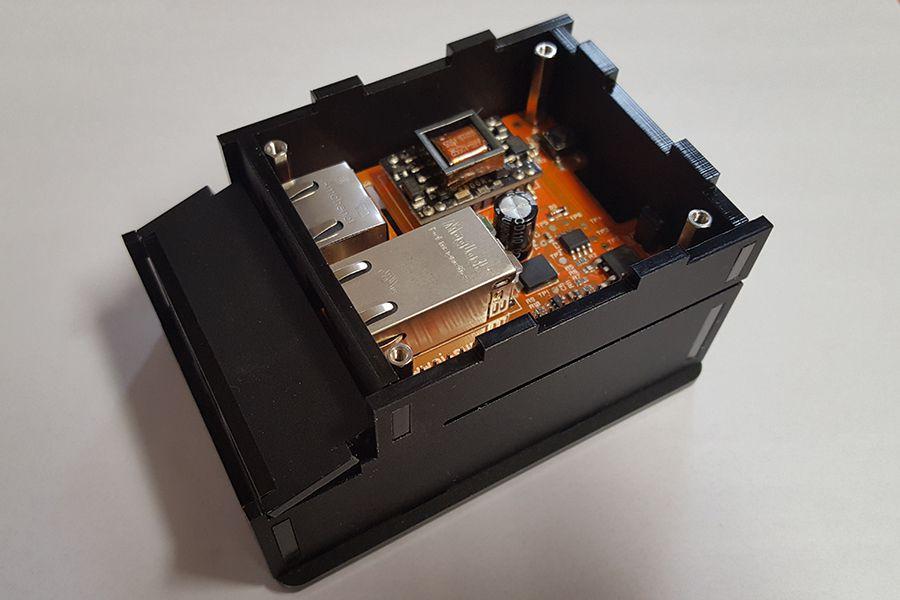

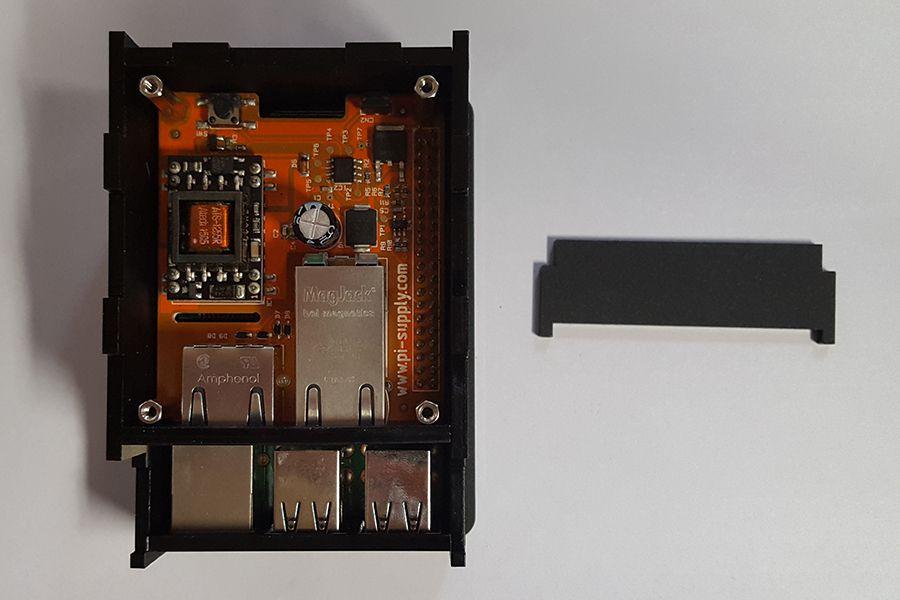

Cette petite assiette est juste un ajustement serré. Commencez par l’insérer légèrement, puis appuyez dessus pour le mettre en place.

blank

blank

blank

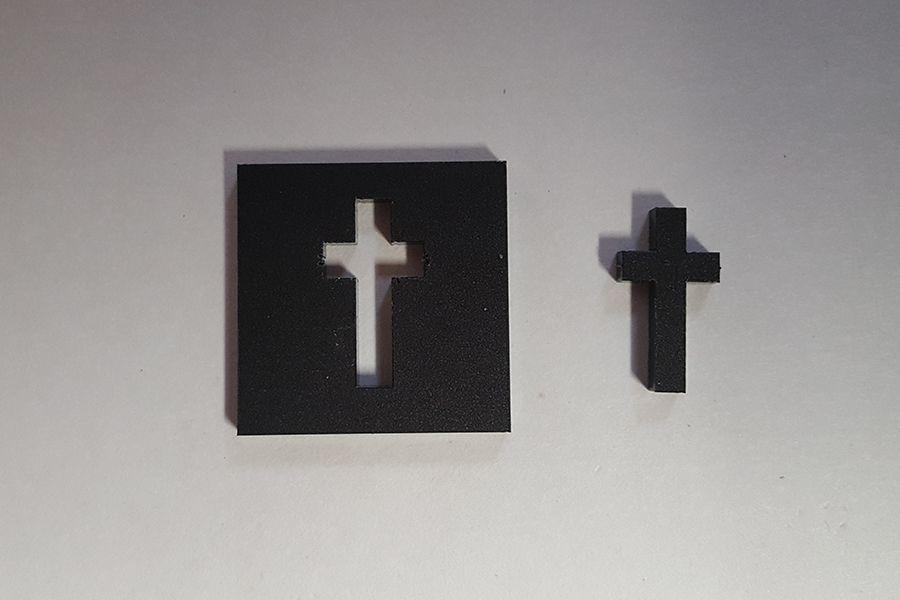

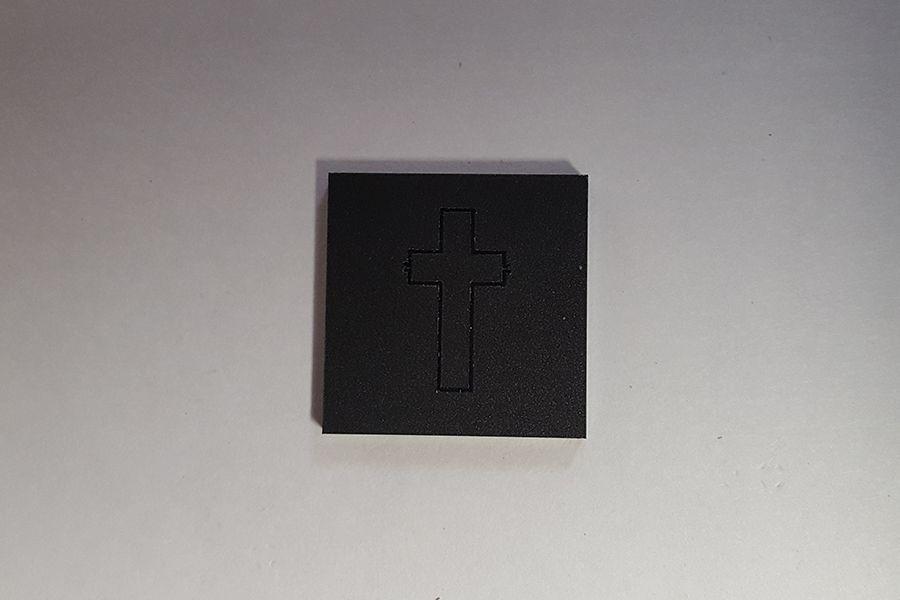

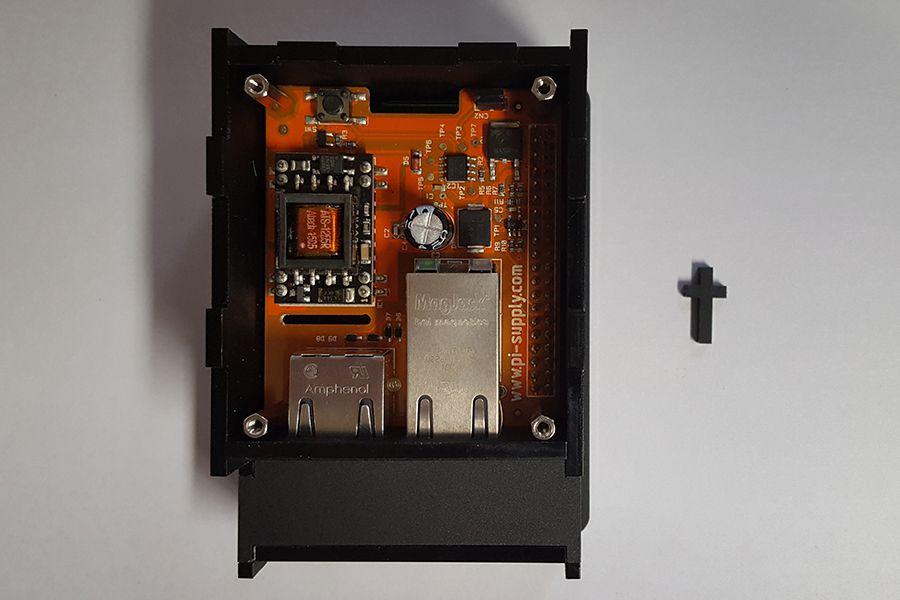

Ensuite, retirez notre petite tige de bouton de son environnement.

blank

blank

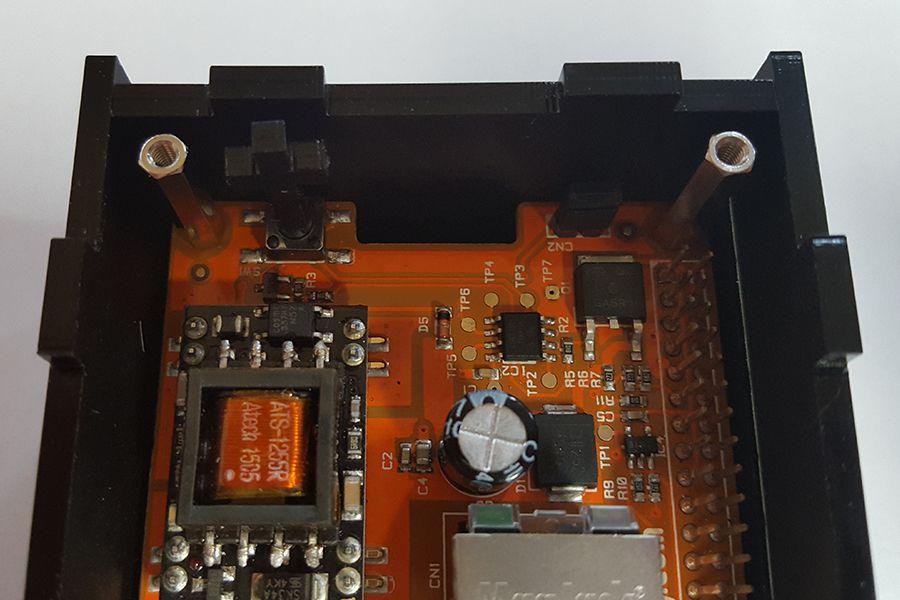

Maintenant, ce bit est un peu délicat et prendra probablement quelques tentatives. Nous devons équilibrer la tige du bouton au-dessus du bouton du PoE HAT.

blank

blank

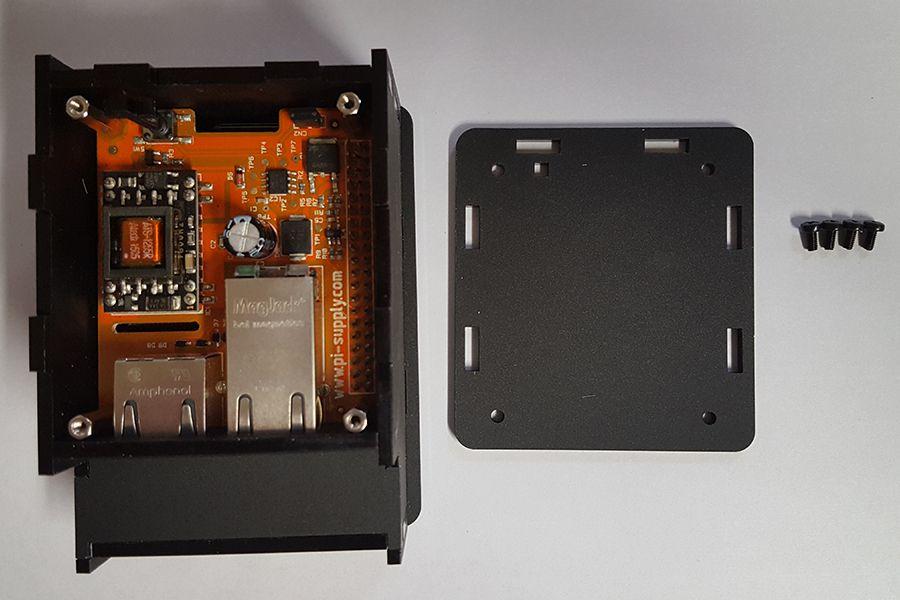

Avec la tige du bouton équilibrée, fixez soigneusement le couvercle et fixez-le à l’aide des 4 vis noires restantes.

blank

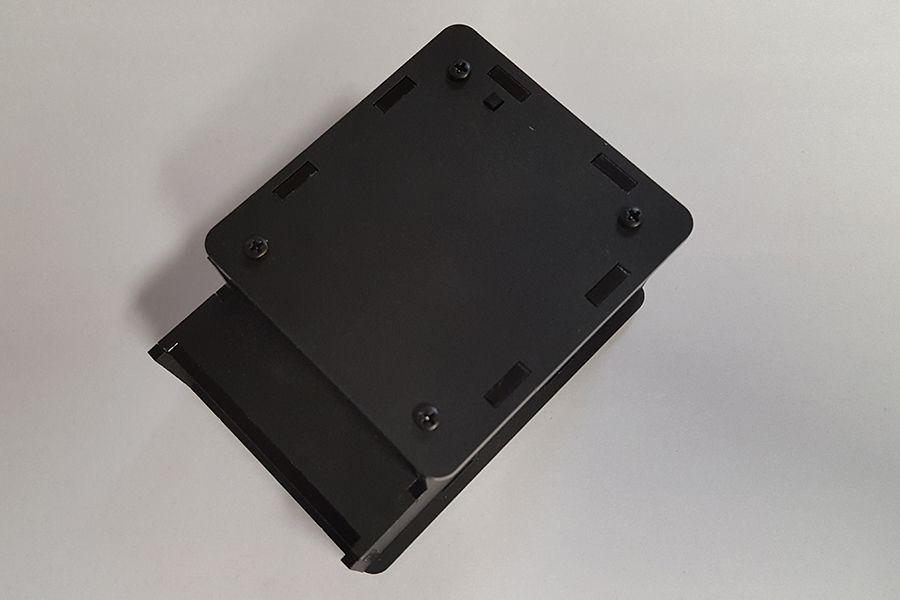

Ajoutez c’est tout, boîtier assemblé!
