Instructions de montage du boîtier de la caméra Nwazet Pi B

Instructions de montage du boitier de la camera Nwazet Pi.jpgv1561540501
Instructions de montage du boitier de la camera Nwazet Pi.jpgv1561540501

La partie découpée au laser du boîtier de la caméra est protégée par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi modèle B
  • Appareil photo Raspberry Pi
  • 6x plaques en acrylique noir mat
  • 3 plaques minces en acrylique transparent
  • 4x vis noires 1/4 «
  • 4x vis noires 3/8 «
  • 4x écrous hexagonaux
  • 2x entretoises hexagonales 1/4 « F / F
  • 2 entretoises hexagonales 3/4 « M / F
  • 4x pieds en caoutchouc

En option pour un montage mural:

  1. montage mural
  2. 2x vis M5
  3. 2x écrous M5

Optionnel:

  1. lentille magnétique

Remarque: l’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

1592539208 874 Instructions de montage du boitier de la camera Nwazet Pi

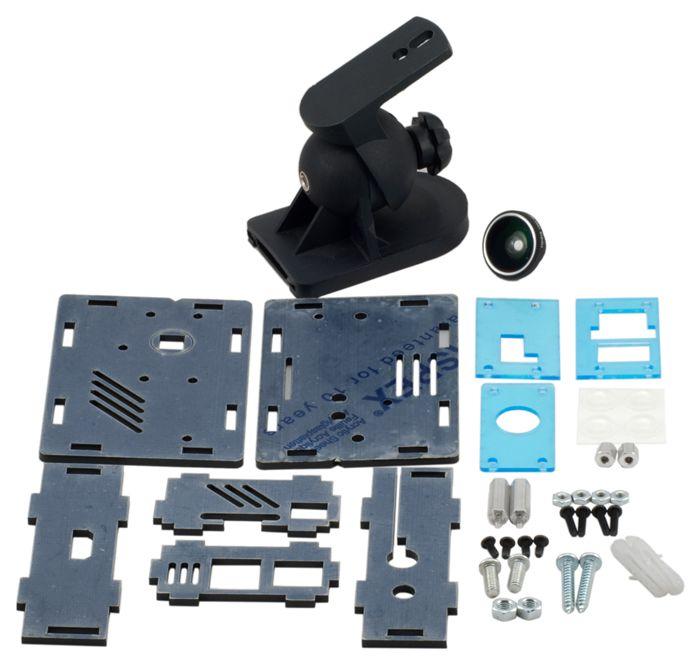

Voici toutes les pièces de la nomenclature, avant que les pièces acryliques aient vu leur film protecteur décollé.

  1. Décollez le film protecteur des deux côtés de toutes les pièces en acrylique.
  2. 1592539208 252 Instructions de montage du boitier de la camera Nwazet Pi

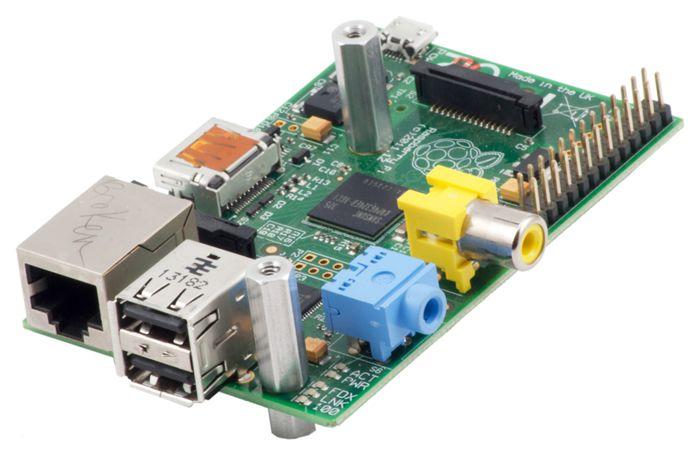

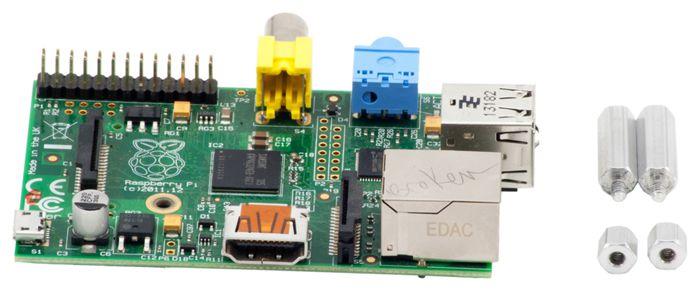

    Orientez le RPi modèle B de manière à ce que le logo Raspberry Pi soit à la verticale, puis insérez une entretoise mâle / femelle de ¾ ”dans chaque trou de montage de la carte et fixez-la sur la face inférieure de la carte avec une entretoise de ¼”.

    1592539209 50 Instructions de montage du boitier de la camera Nwazet Pi

  3. 1592539210 815 Instructions de montage du boitier de la camera Nwazet Pi

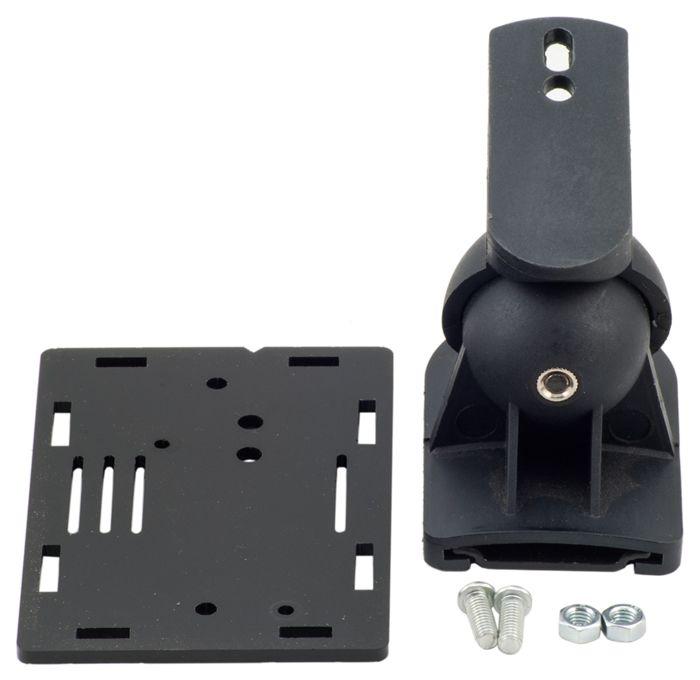

    Si vous n’utilisez pas le support mural en option, vous pouvez ignorer cette partie. Si vous l’êtes, repérez les deux vis et écrous M5.

    Insérez les deux vis M5 dans les deux trous correspondants du bas du boîtier et à travers le support mural. Les têtes des vis doivent être à l’intérieur de la boîte

    1592539210 368 Instructions de montage du boitier de la camera Nwazet Pi

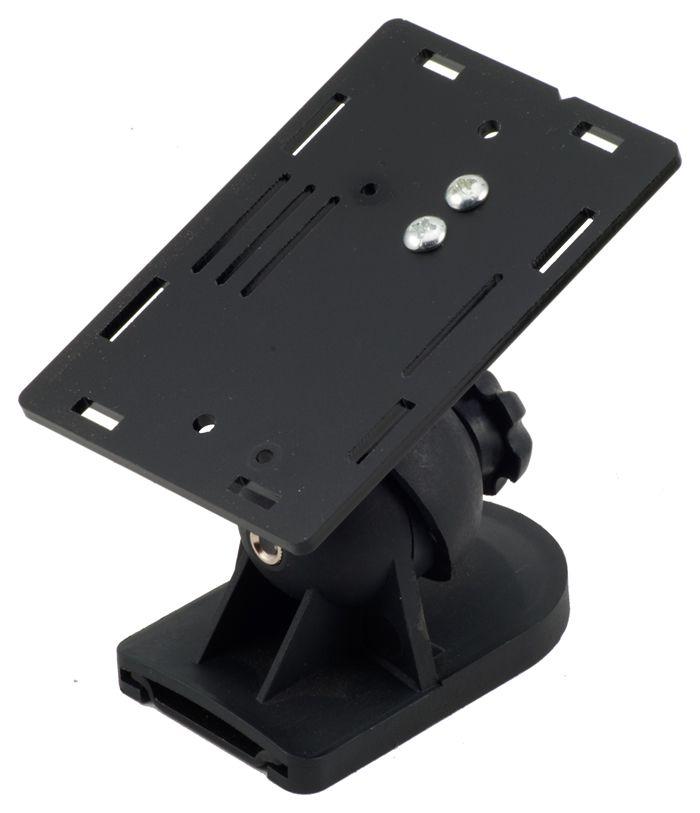

    Assurez-vous que le support mural et la plaque inférieure sont correctement alignés, puis fixez le support mural sur le fond du boîtier avec les deux écrous M5.

  4. 1592539211 822 Instructions de montage du boitier de la camera Nwazet Pi

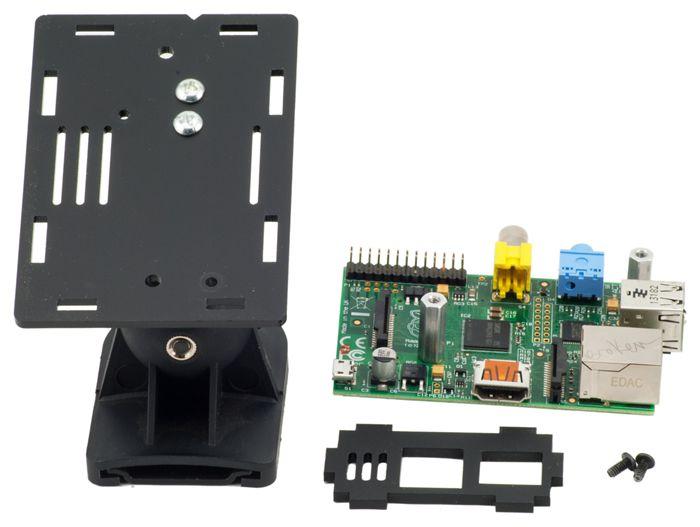

    Maintenant, nous allons fixer le pi sur la plaque inférieure.

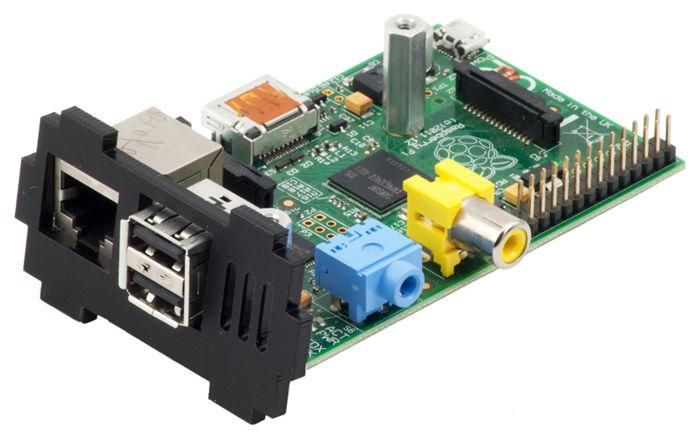

    La première chose que nous devons faire est de mettre en place le mur du port Ethernet / USB sur le pi. Assurez-vous que les évents du mur sont à côté des ports USB et que le bord le plus épais du mur est orienté vers le bas. Placez les ports USB à travers la découpe dans le mur.

    1592539211 125 Instructions de montage du boitier de la camera Nwazet Pi

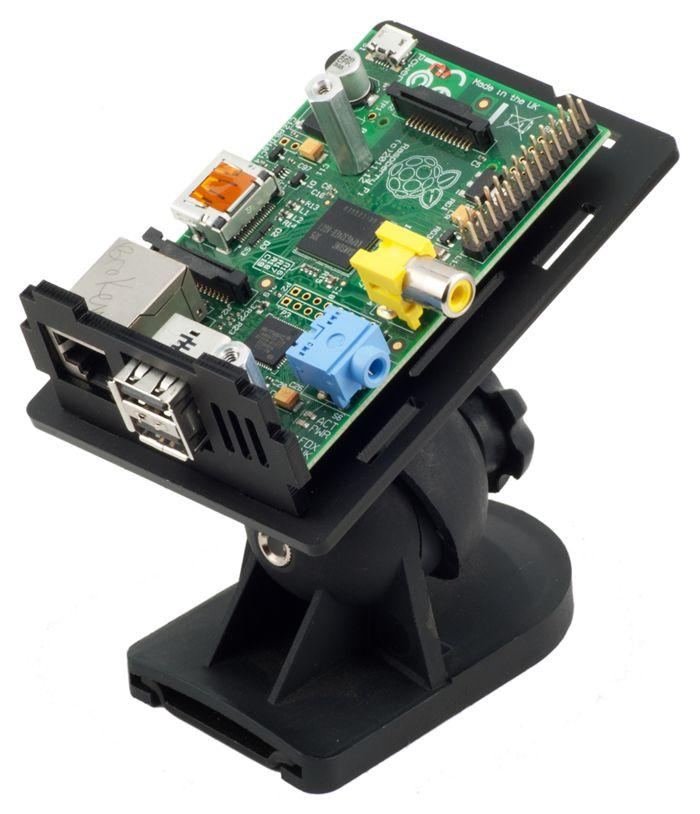

    Maintenant, nous pouvons fixer le pi à la plaque inférieure. Alignez simplement les trous de montage du Pi avec les trous de la plaque inférieure et fixez-les par le dessous à l’aide des vis noires de ¼ ”.

    1592539212 999 Instructions de montage du boitier de la camera Nwazet Pi

  5. 1592539212 640 Instructions de montage du boitier de la camera Nwazet Pi

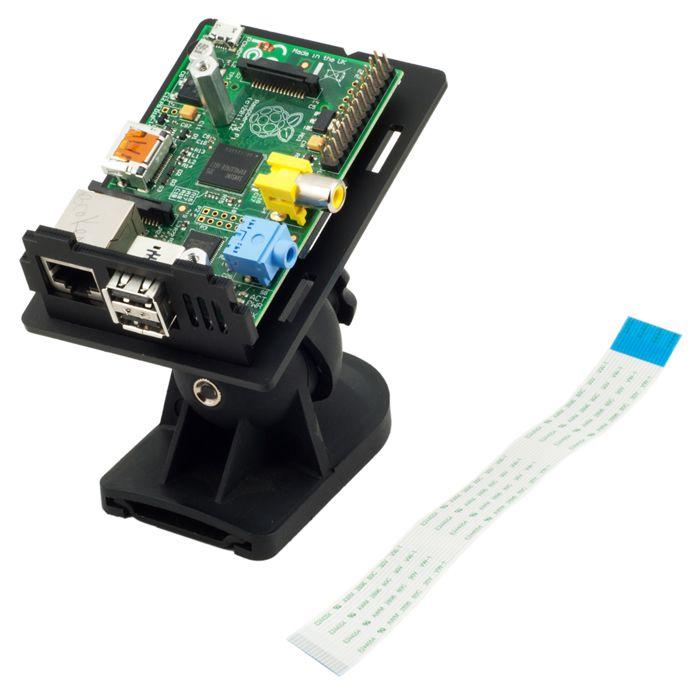

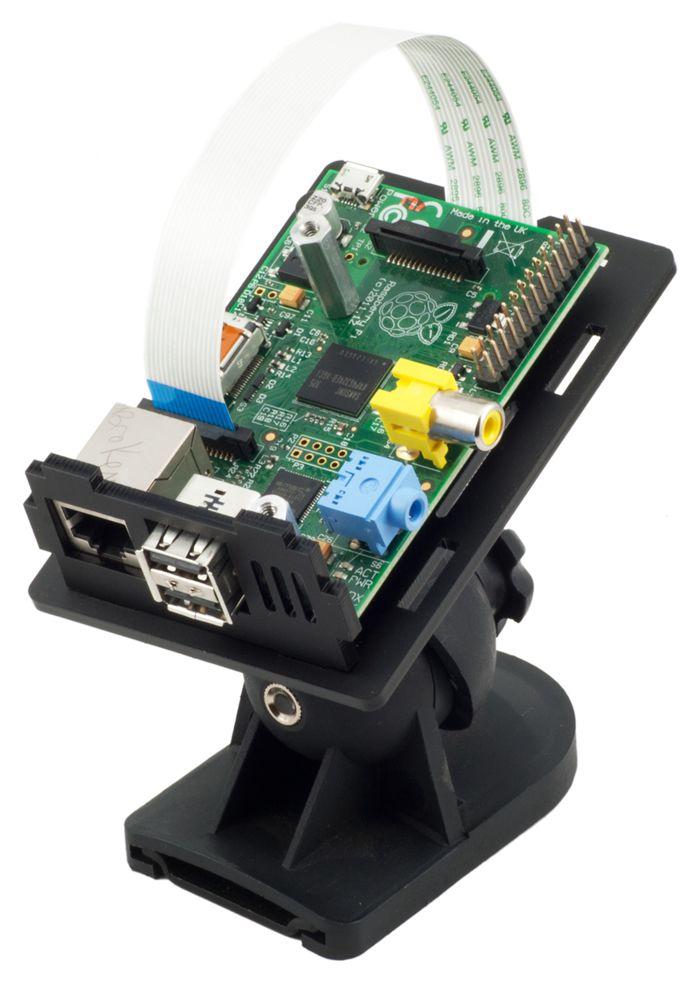

    Prenez le câble plat de l’appareil photo et fixez une extrémité au connecteur de l’appareil photo du Raspberry Pi, situé entre le port HDMI et le port ehternet. Tirez très doucement les deux extrémités de la partie supérieure du connecteur. Il devrait faire un petit clic et devrait se déplacer un peu autour du connecteur, laissant suffisamment d’espace pour insérer facilement le câble ruban de la caméra. Insérez le câble plat de l’appareil photo dans le connecteur de l’appareil photo, en vous assurant que les contacts font face au port HDMI. En tenant le câble au bas du connecteur et en vous assurant qu’il reste correctement aligné, poussez la partie supérieure du connecteur vers le bas. Le câble doit maintenant être solidement fixé au Raspberry Pi.

    1592539213 206 Instructions de montage du boitier de la camera Nwazet Pi

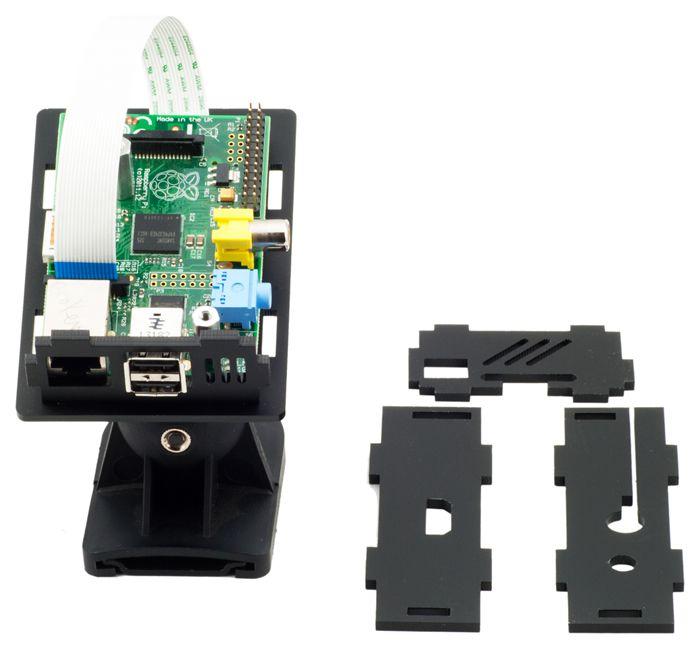

  6. 1592539213 618 Instructions de montage du boitier de la camera Nwazet Pi

    Assurez-vous que les 3 parois restantes du boîtier de la caméra sont correctement orientées (vérifiez l’image pour référence, les bords marqués d’une flèche doivent être orientés vers le haut, le côté opposé s’insérant dans la plaque inférieure) et insérez-les en position autour du Raspberry Pi.

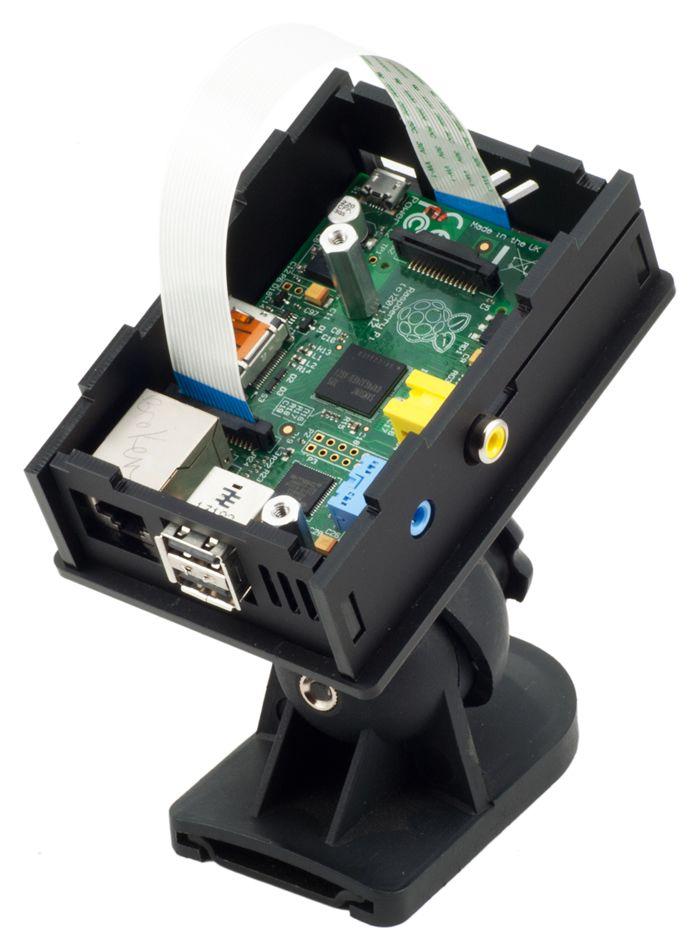

    1592539214 870 Instructions de montage du boitier de la camera Nwazet Pi

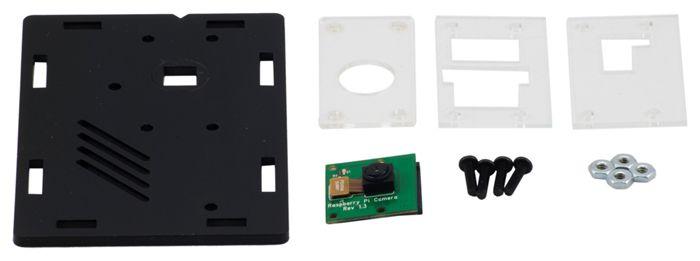

  7. 1592539215 221 Instructions de montage du boitier de la camera Nwazet Pi

    Maintenant, c’est probablement l’étape la plus délicate, la fixation du module de caméra.

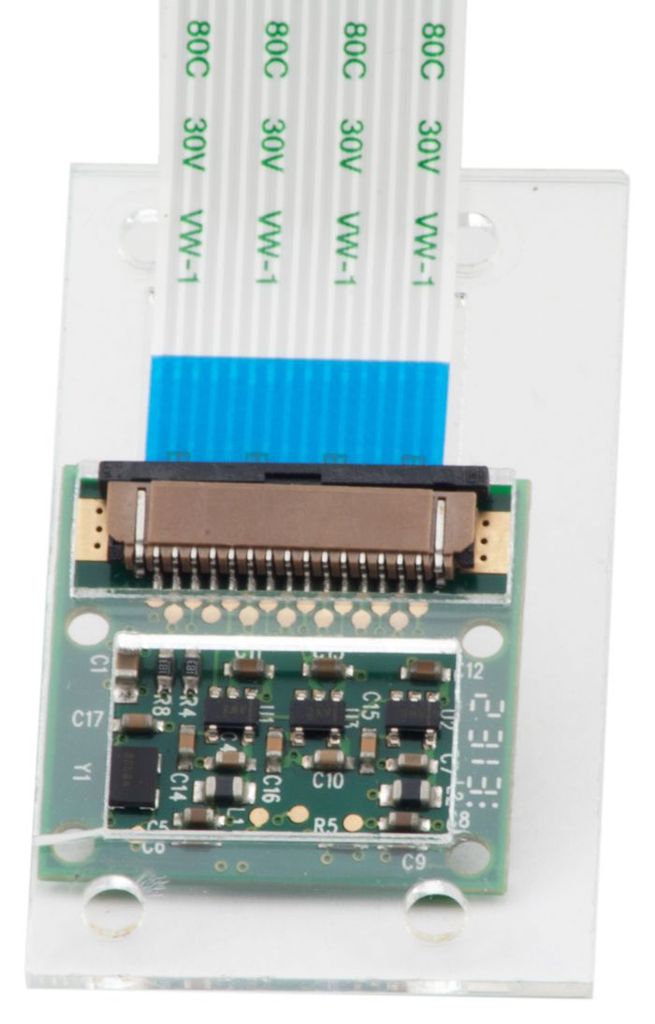

    Tout d’abord, nous allons fixer la plaque de montage de la caméra arrière ainsi que le câble ruban de la caméra en même temps. Prenez la fine pièce transparente qui a le rectangle et les découpes en forme de T, assurez-vous que vous avez l’orientation correcte (voir l’image pour référence) puis placez-la à l’arrière du module de caméra. Une fois en place, fixez le ruban de la caméra au module de la caméra de sorte que le ruban soit au-dessus de la pièce en acrylique transparent.

    1592539215 348 Instructions de montage du boitier de la camera Nwazet Pi

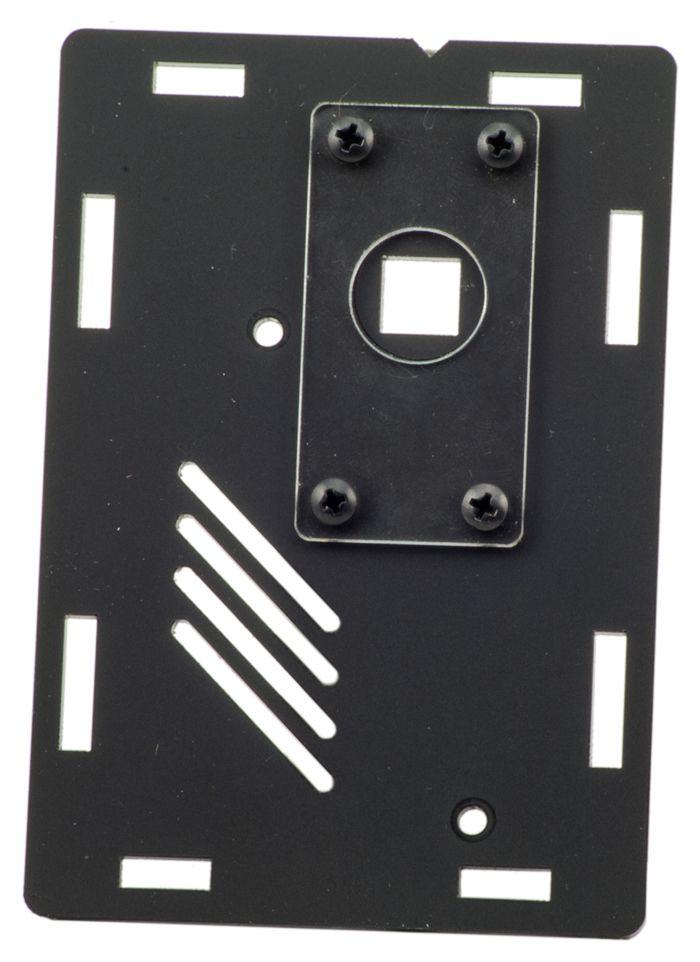

    Obtenez la plaque supérieure, les vis noires 4x 7/16 ”et la fine pièce transparente qui a le cercle découpé. Assurez-vous que le cercle gravé (autour du carré découpé) est tourné vers l’extérieur, placez la fine pièce en acrylique sur le dessus et percez les vis.

    1592539216 613 Instructions de montage du boitier de la camera Nwazet Pi

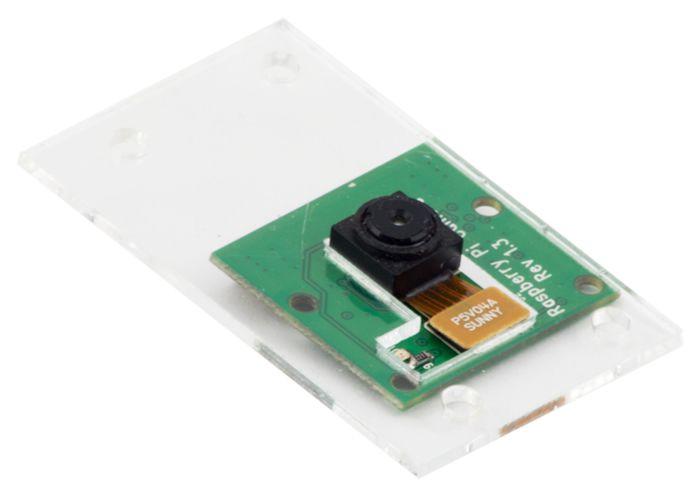

    Placez maintenant la fine pièce transparente dont la forme en L est découpée à l’avant du module de la caméra, en vous assurant d’obtenir la bonne orientation (voir l’image pour référence)

    1592539216 24 Instructions de montage du boitier de la camera Nwazet Pi

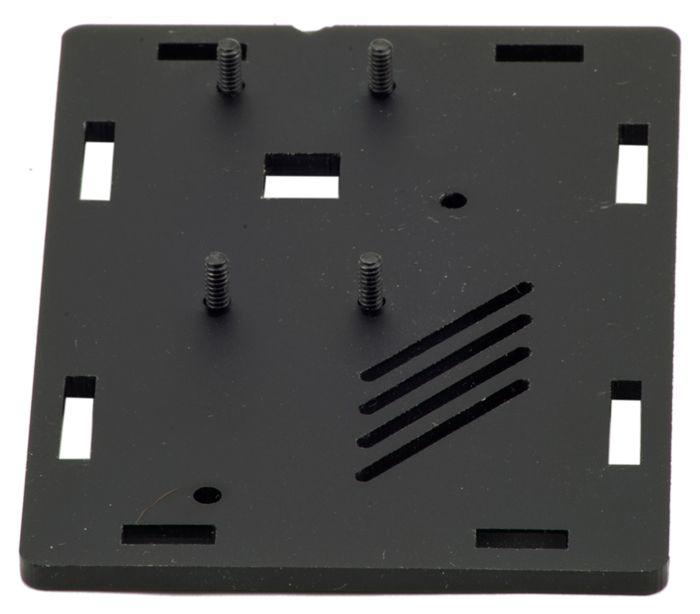

    Avec la plaque supérieure retournée…

    1592539217 33 Instructions de montage du boitier de la camera Nwazet Pi

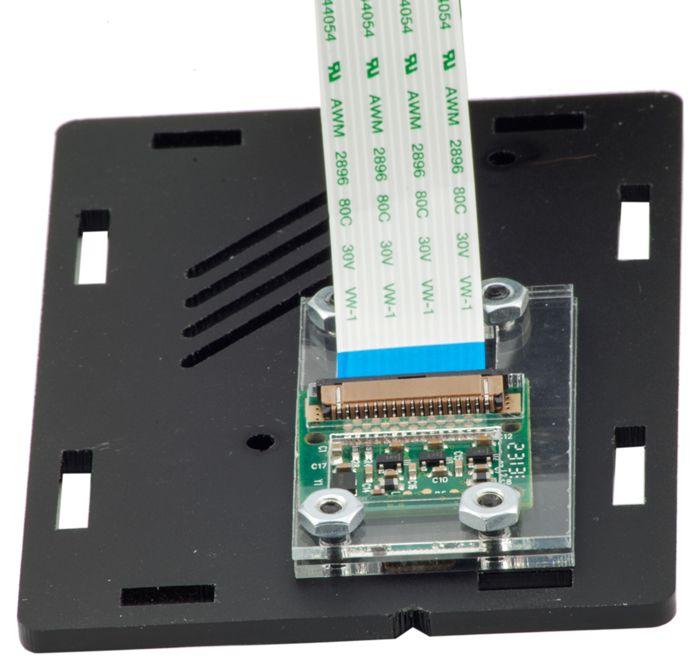

    … Insérez soigneusement la caméra assemblée en place sur les 4 vis et fixez-la avec les écrous hexagonaux (voir l’image pour référence)

    1592539217 901 Instructions de montage du boitier de la camera Nwazet Pi

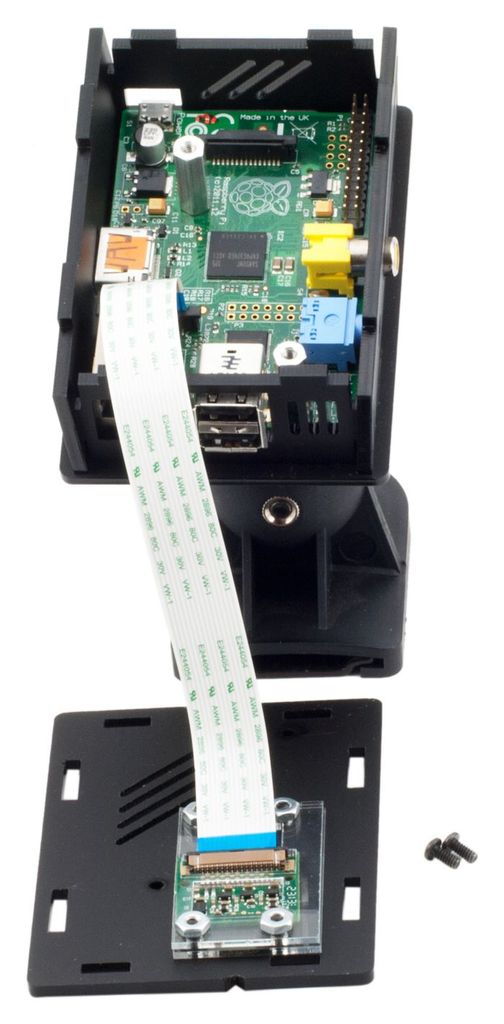

  8. 1592539218 42 Instructions de montage du boitier de la camera Nwazet Pi

    Placer la plaque supérieure sur les parois du boîtier de la caméra et fixer et fixer avec les 2 vis noires ¼ ”restantes

    1592539218 435 Instructions de montage du boitier de la camera Nwazet Pi

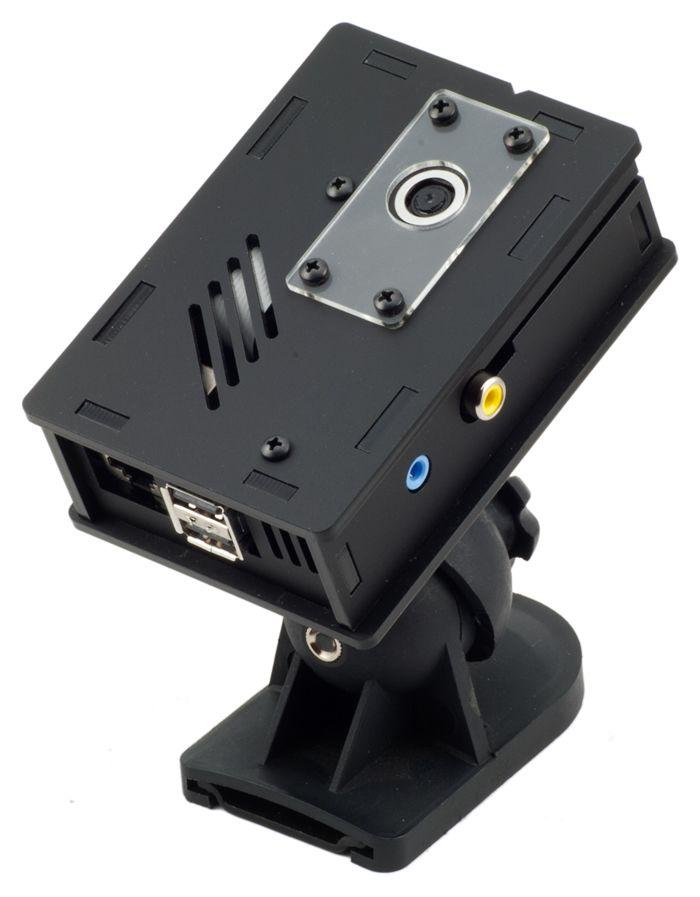

  9. Si vous ajoutez un objectif – Dans le petit boîtier d’objectif, vous trouverez un anneau magnétique en métal. Décollez le film protecteur bleu, décollez le support autocollant et collez l’anneau métallique à l’avant du boîtier autour de l’objectif de l’appareil photo. Assurez-vous d’appuyer sur une belle entreprise pour obtenir un bon ajustement.

    1592539219 15 Instructions de montage du boitier de la camera Nwazet Pi

  10. Maintenant, placez simplement l’objectif sur l’anneau magnétique!

    1592539219 164 Instructions de montage du boitier de la camera Nwazet Pi
