Guide d’assemblage Multi-Pi

19 mars 2013

Notez s’il vous plaît. Le Multi-Pi est 100% compatible avec les versions plus récentes du Raspberry Pi, y compris les modèles A + / B + et Raspberry Pi 2 B. Le processus d’assemblage est exactement le même que ci-dessous, et des boulons supplémentaires sont inclus pour des points de montage supplémentaires sur le plus récent versions.

Notez s’il vous plaît. Il y a une couche protectrice des deux côtés de chaque feuille acrylique. Veuillez décoller les deux couches pour révéler l’acrylique transparent en dessous!

L’étui Multi-Pi Raspberry Pi est l’étui parfait pour ceux qui veulent empiler votre Raspberry Pi! L’assemblage est rapide et facile. Suivez simplement le guide étape par étape ci-dessous. Un kit de boîtier permet d’empiler deux Pi et plusieurs kits permettront d’empiler d’autres Pi. Nous avons eu jusqu’à 16 empilés en toute sécurité, hélas la hauteur du plafond limite l’exploration!

Outils nécessaires

  • Kit de boîtier Multi-Pi
  • Tournevis à tête plate
  • Raspberry Pi’s

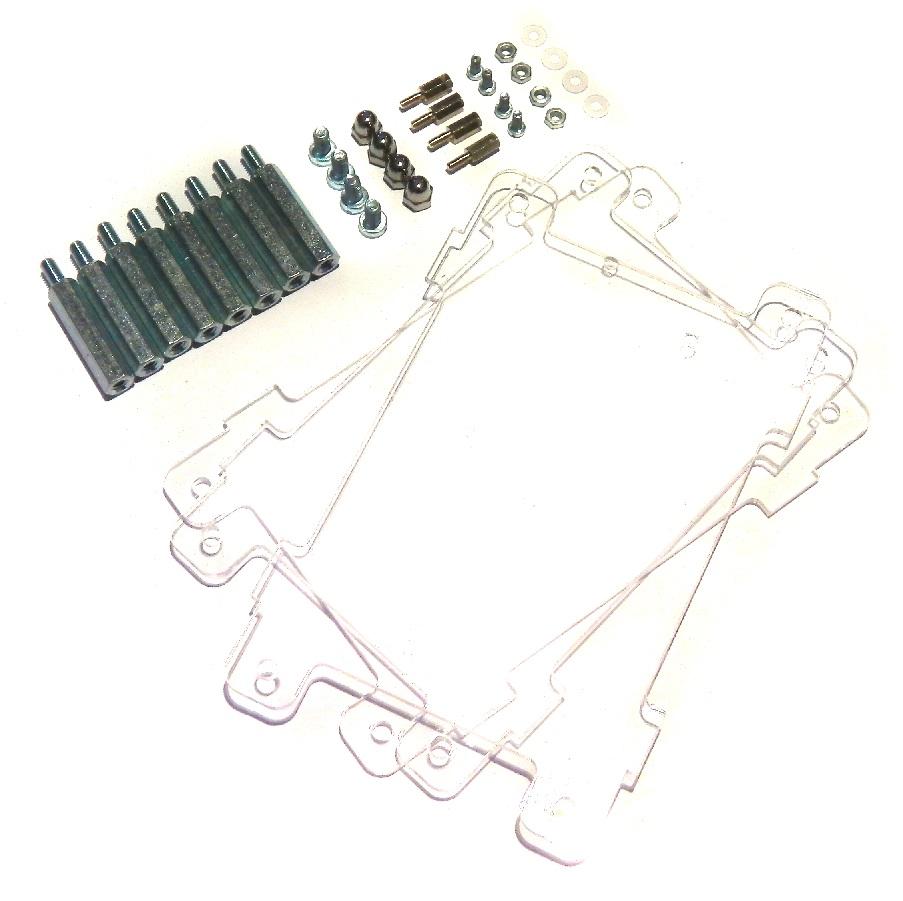

Contenu du kit de boîtier Multi-Pi

  • 3 x feuille de Perpex translucide
  • 4 x écrous à dôme M4
  • 4 vis M4 8 mm
  • 8 x piliers M4 30 mm
  • 4 vis M2,5 5 mm
  • 4 x écrous M2,5
  • 4 x M2.5 8mm Stand Off’s
  • 4 x rondelles en nylon M4 (elles ont remplacé les rondelles en aluminium)

blank

Étape 1

Chaque feuille de plexiglas a une couche de protection en plastique blanc située sur le dessus. Saisissez deux des feuilles et retirez ces couches de protection.

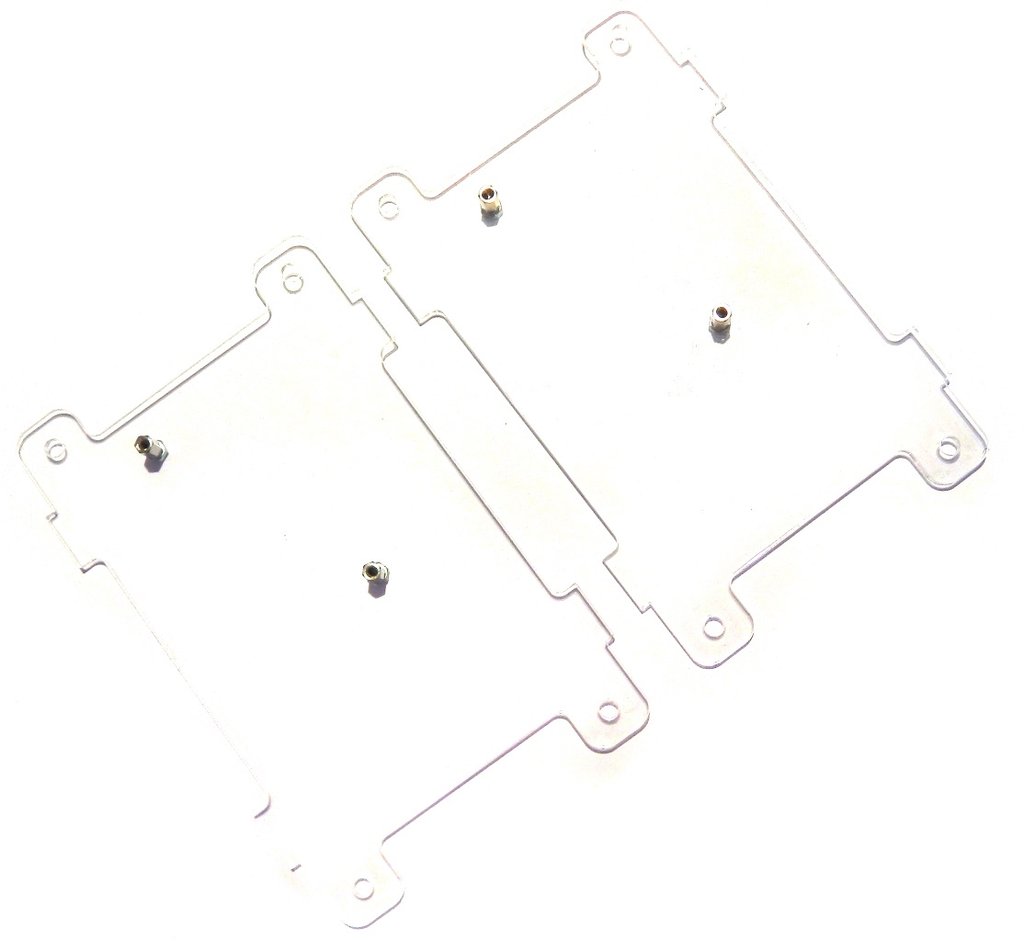

Prenez les 4 x M2.5 8mm Stand Off et les 4 x M2.5 Nuts et fixez les Stand Off aux feuilles de Perspex comme indiqué dans l’image ci-dessous – soyez prudent avec l’orientation ou vous vous retrouverez avec le revêtement de votre Raspberry Pi dans la mauvaise direction 🙂

blank

blank

Étape 2

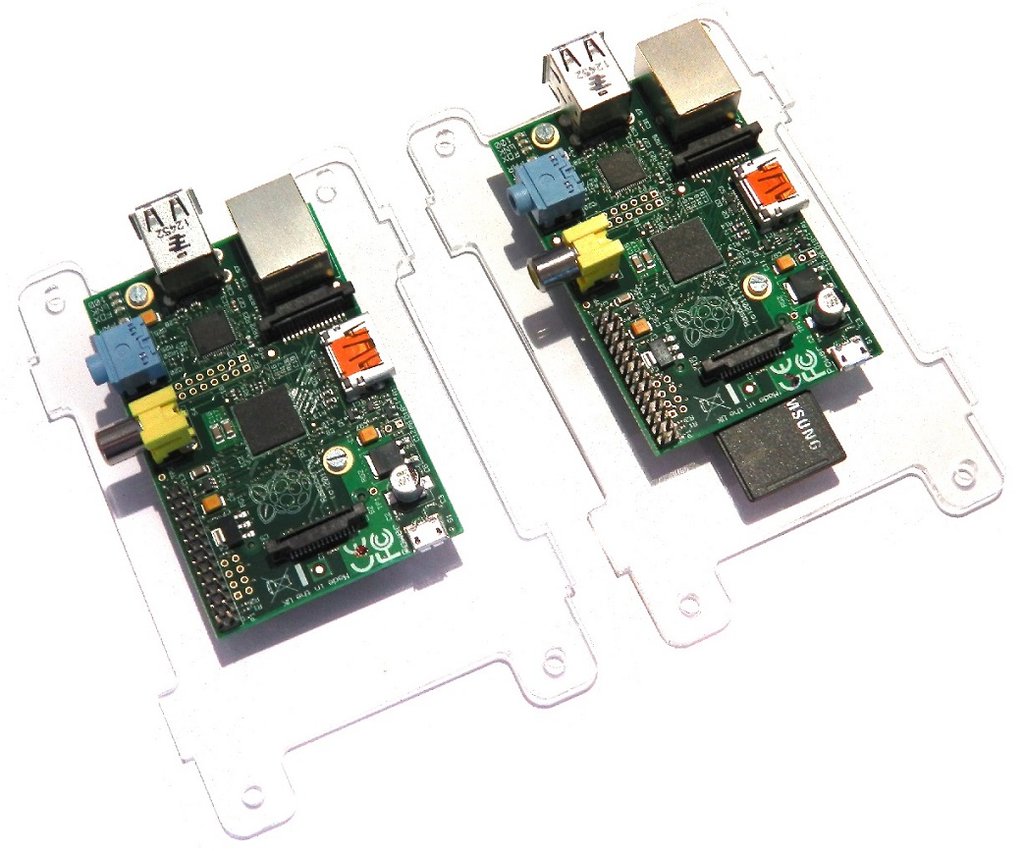

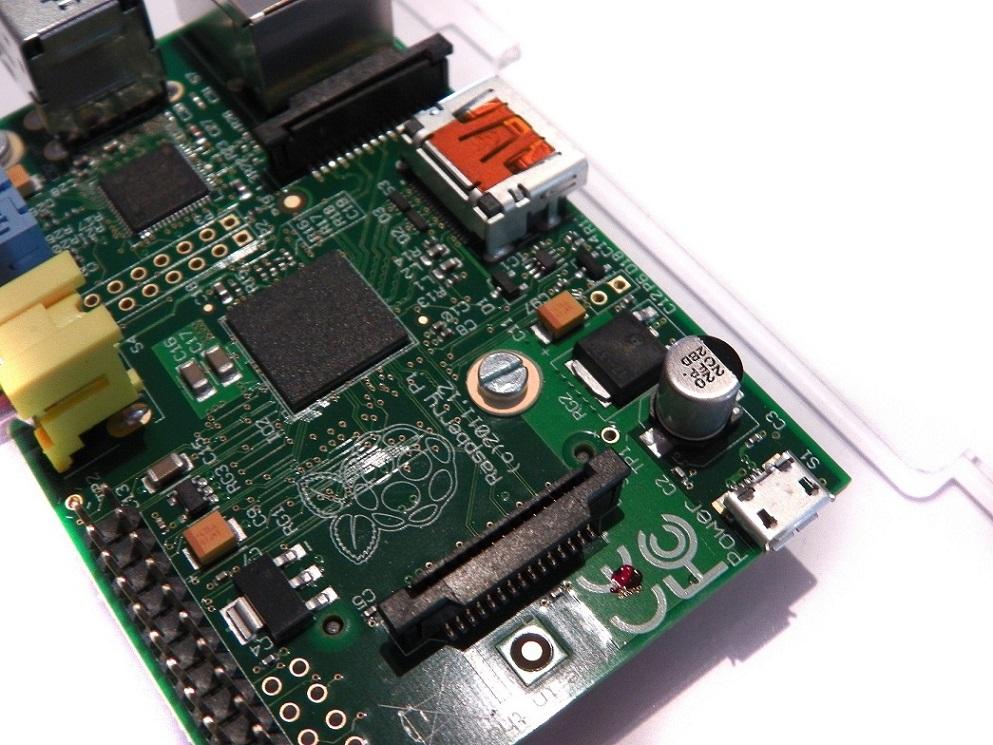

Utilisez les 4 vis M2,5 5 mm et les 4 rondelles en plastique M2,5 pour fixer votre Raspberry Pi aux supports fixés à l’aide des points de montage du Raspberry Pi.

blank

blank

Étape 3

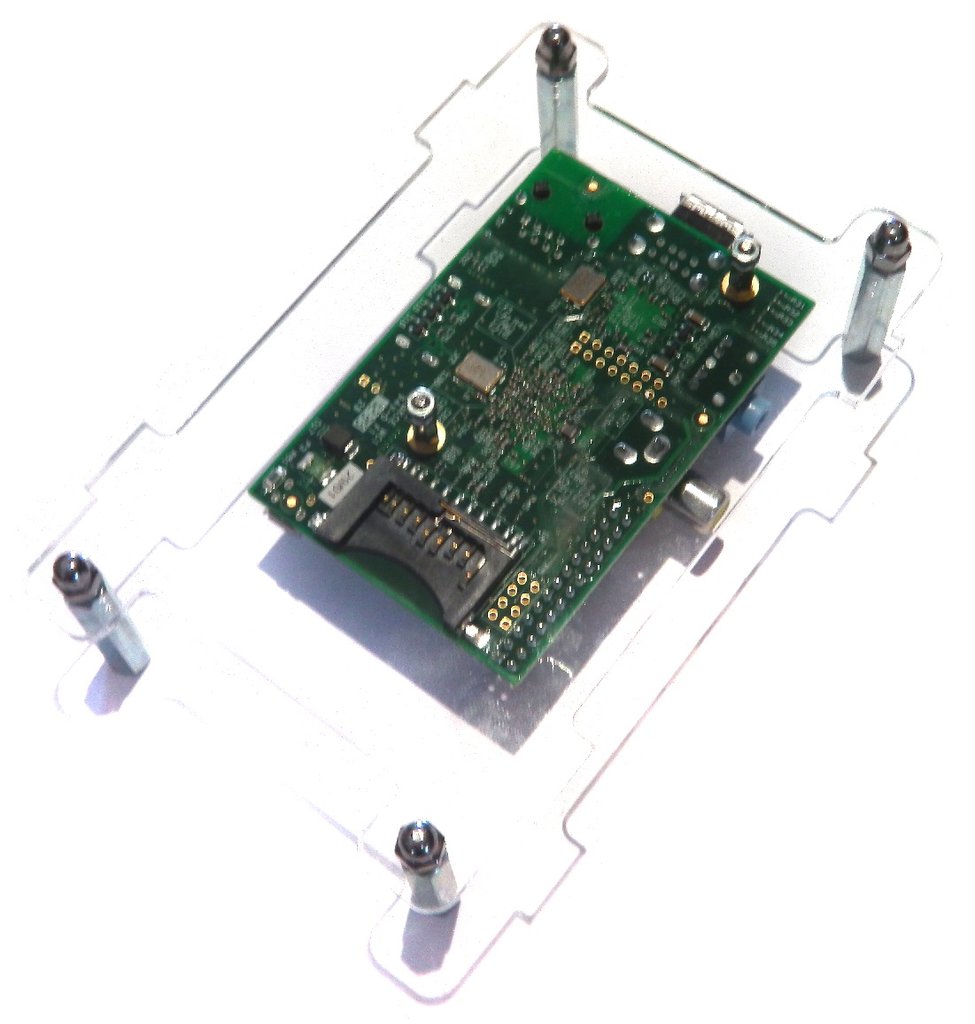

Utilisez les 4 écrous à dôme M4, 4 rondelles en nylon M4 et 4 piliers M4 de 30 mm et fixez-les à l’une des feuilles Perpex. Les piliers doivent être orientés du même côté que le Raspberry Pi – car les écrous à dôme agissent comme des pieds!

blank

blank

Étape 4

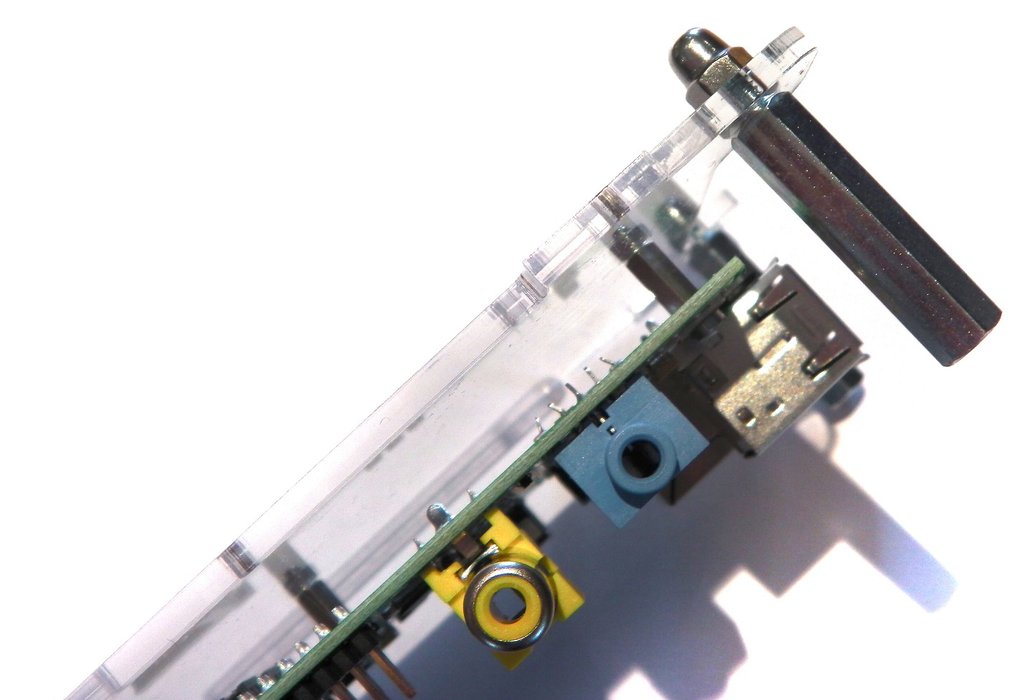

Empilez le prochain Raspberry Pi au-dessus du Pi et des piliers assemblés, et utilisez les 4 piliers M4 30 mm restants pour fixer la couche supérieure à la couche inférieure.

blank

Étape 5

Empilez la dernière couche de plexiglas sur le dessus et utilisez les 4 vis M4 restantes pour fixer la dernière couche sur le dessus de la pile!

blank

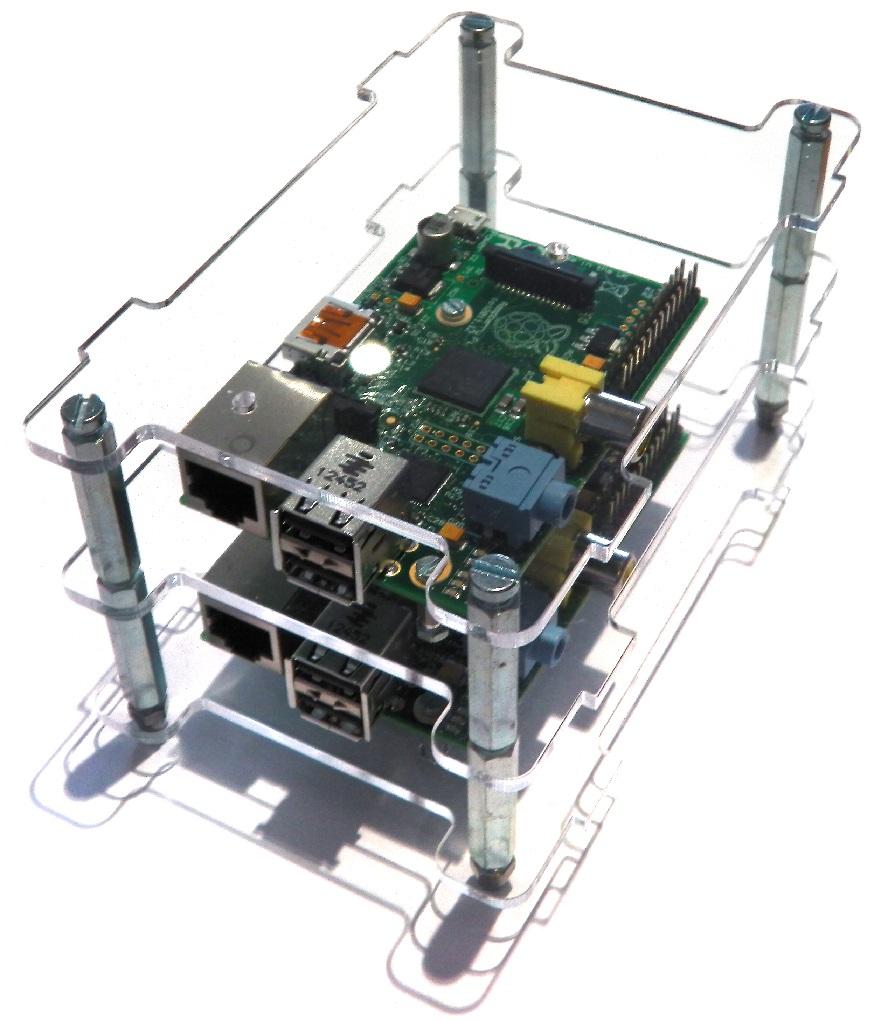

Et c’est fini! Vous pouvez désormais parfaitement empiler tous vos Raspberry Pi! Excellent!
