Instructions de montage de l’étui Genuino Uno Zebra

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Genuino Uno (non inclus)

  • 8x plaques acryliques
  • 7 boulons en nylon M3 x 25 mm
  • 7x écrous en nylon M3
  • 3x entretoise en nylon M3 x 5 mm

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

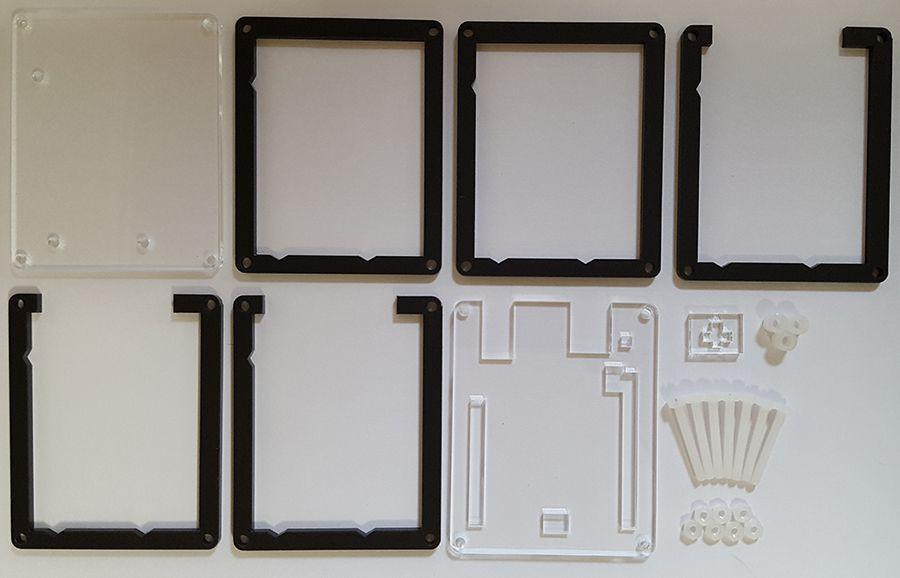

Voici les pièces du kit de boîtier:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

Vous devrez couper 3 des boulons de 25 mm d’environ 10 mm. Vous pouvez le faire avant ou après cette étape. Je trouve plus facile de visser les pièces avec le boulon plus long, puis de les couper après. Cela le rend cependant légèrement difficile à couper. Vous pouvez utiliser un couteau bien aiguisé ou même juste une paire de ciseaux.

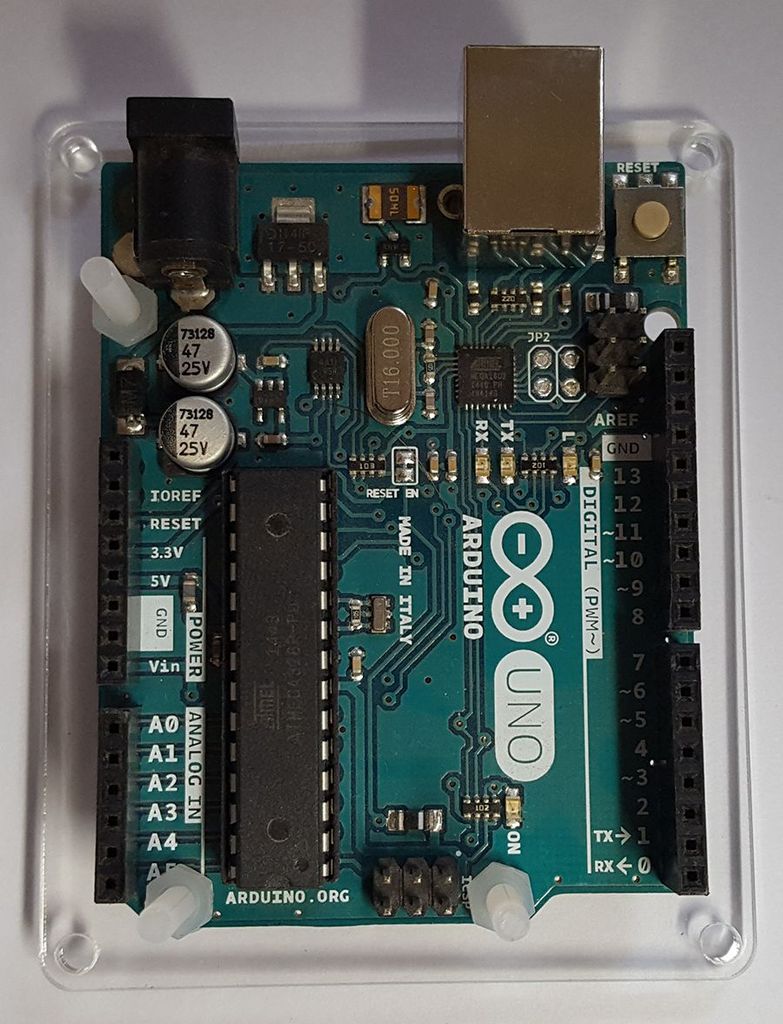

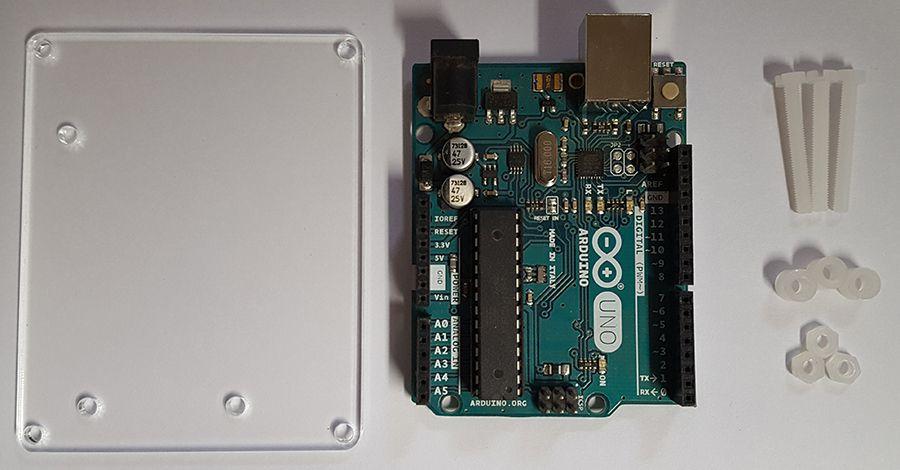

Commencez donc par insérer les boulons de la face inférieure de la pièce transparente en acrylique. Ensuite, au-dessus de l’acrylique, sur les boulons, ajoutez les entretoises M3 5 mm, les entretoises sur le dessus placent l’Uno, puis fixez-les enfin en place à l’aide des écrous M3.

blank

blank

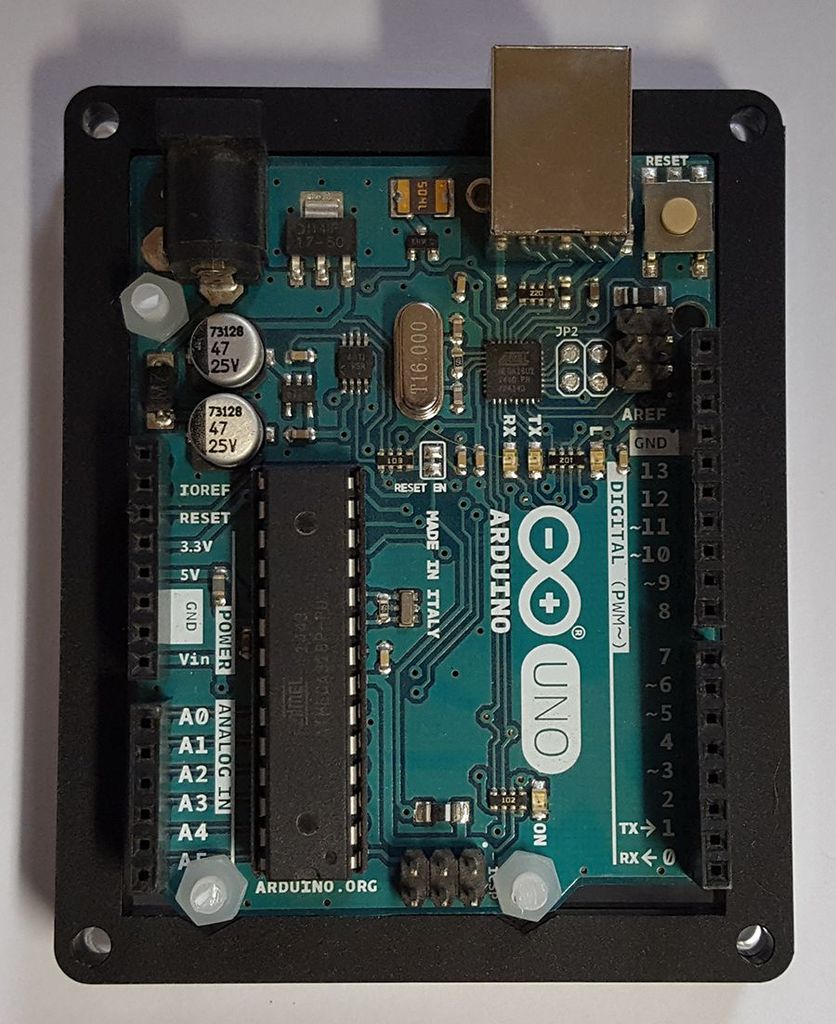

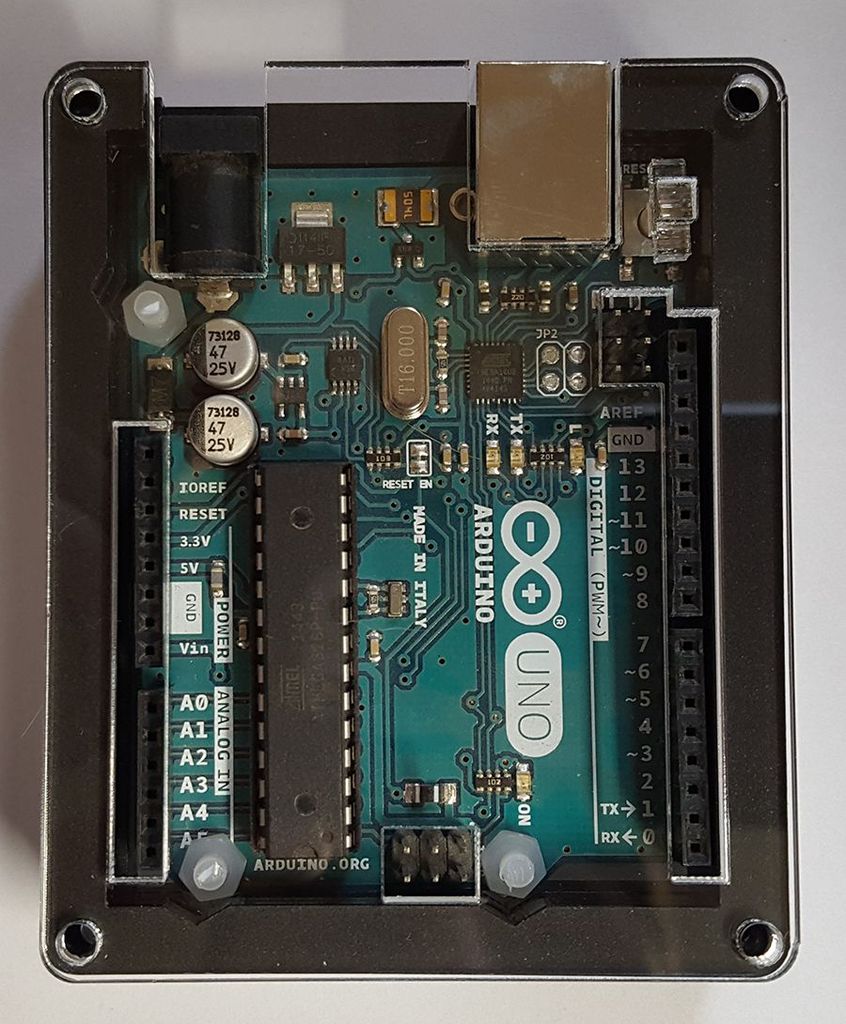

Placez les deux pièces noires d’acrylique autour de l’Uno. Vous devrez d’abord les faire glisser sous la prise USB et DC Barrel, avant de les placer sur l’Uno

blank

blank

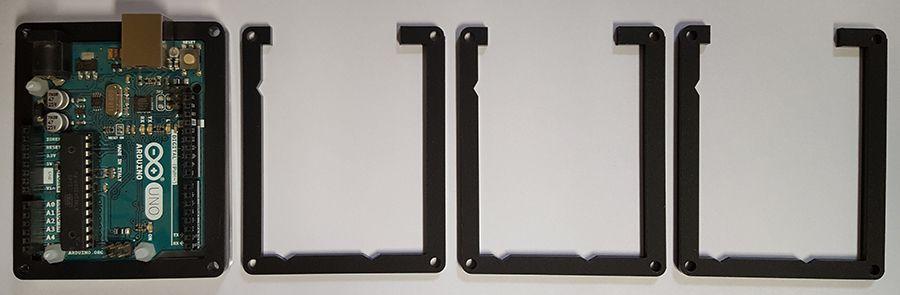

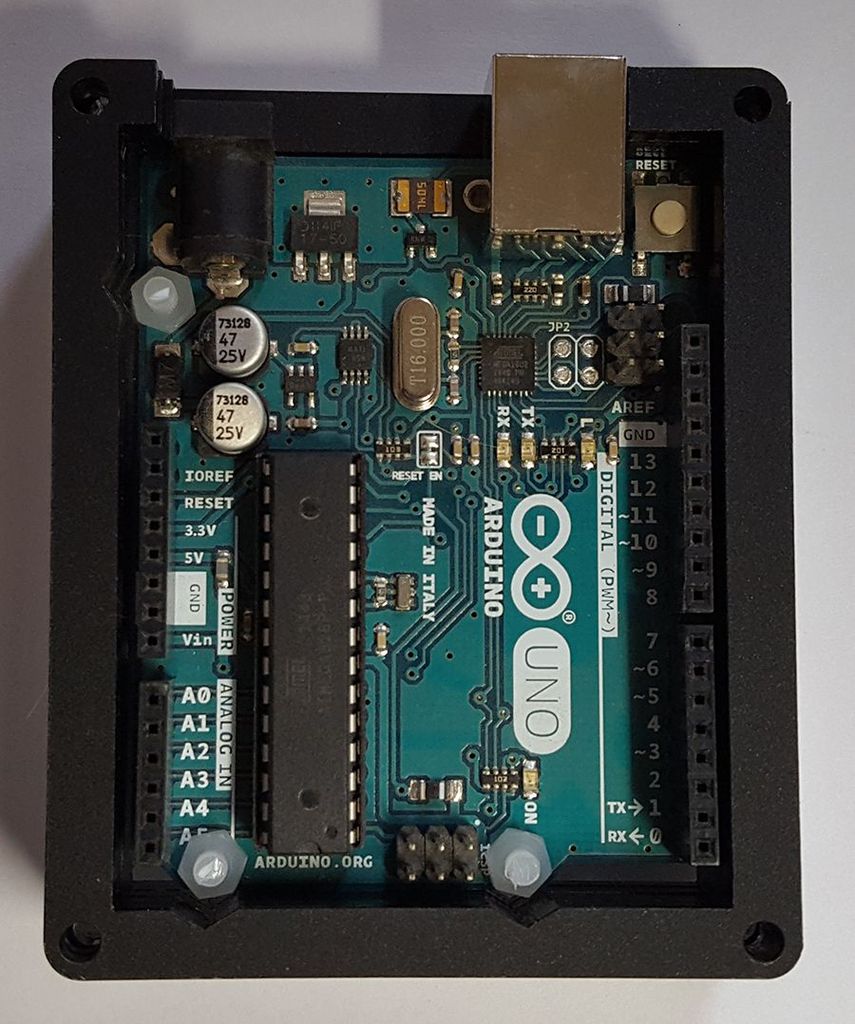

Ensuite, nous devons placer les trois morceaux d’acrylique noir en forme de U autour de l’Uno

blank

blank

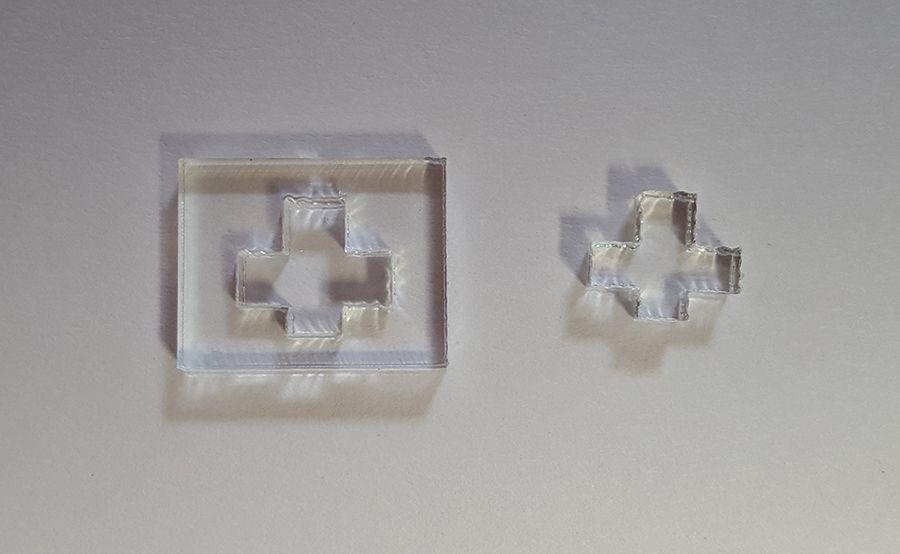

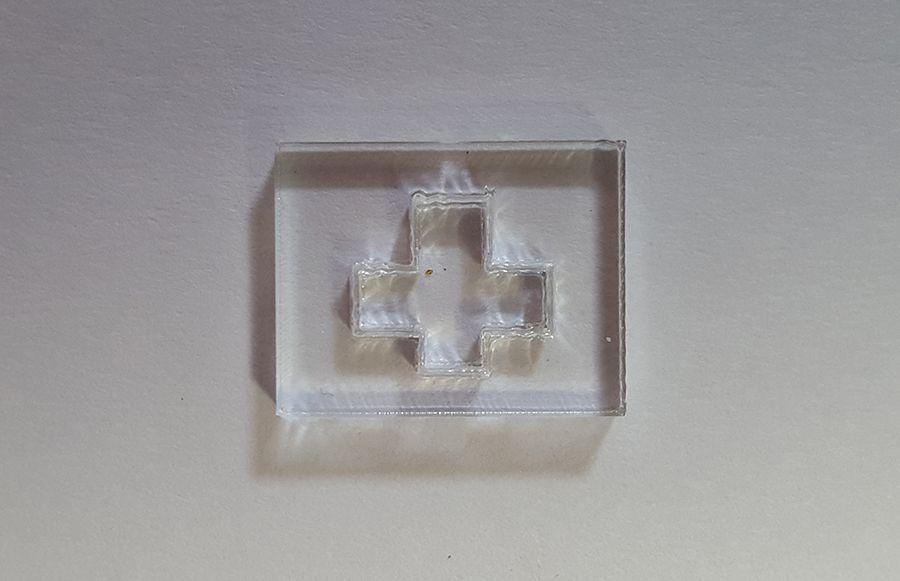

FACULTATIF – Ajout du bouton de réinitialisation Trouvez le petit morceau d’acrylique transparent qui a une pièce en forme de T coupée à l’intérieur. Nous avons juste besoin d’appuyer soigneusement ce T hors de son acrylique environnant

blank

blank

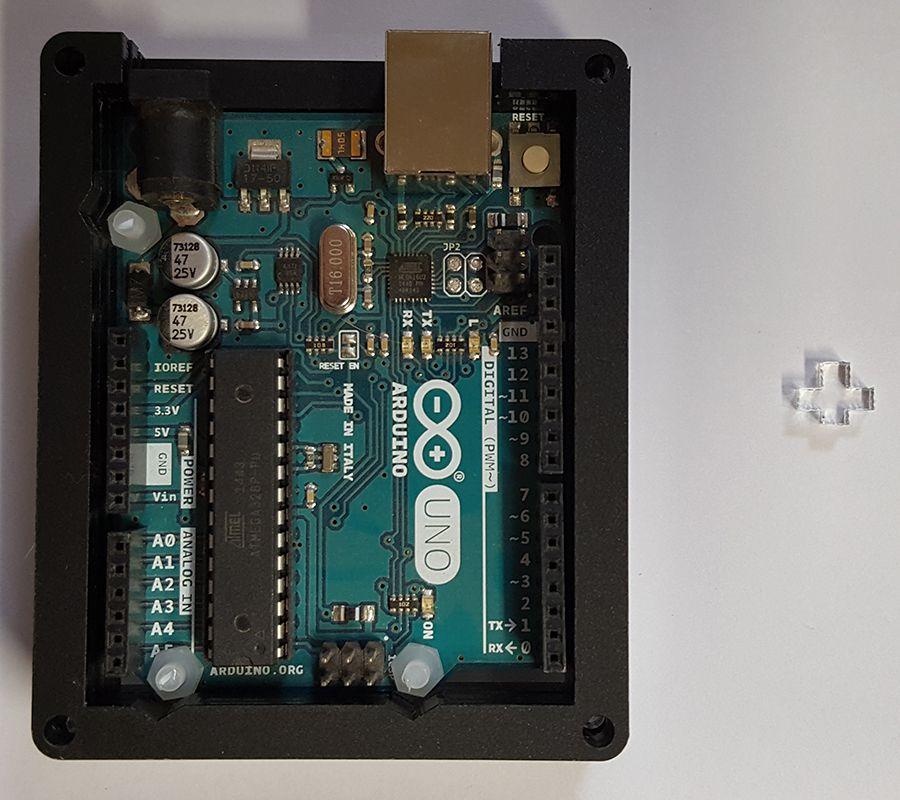

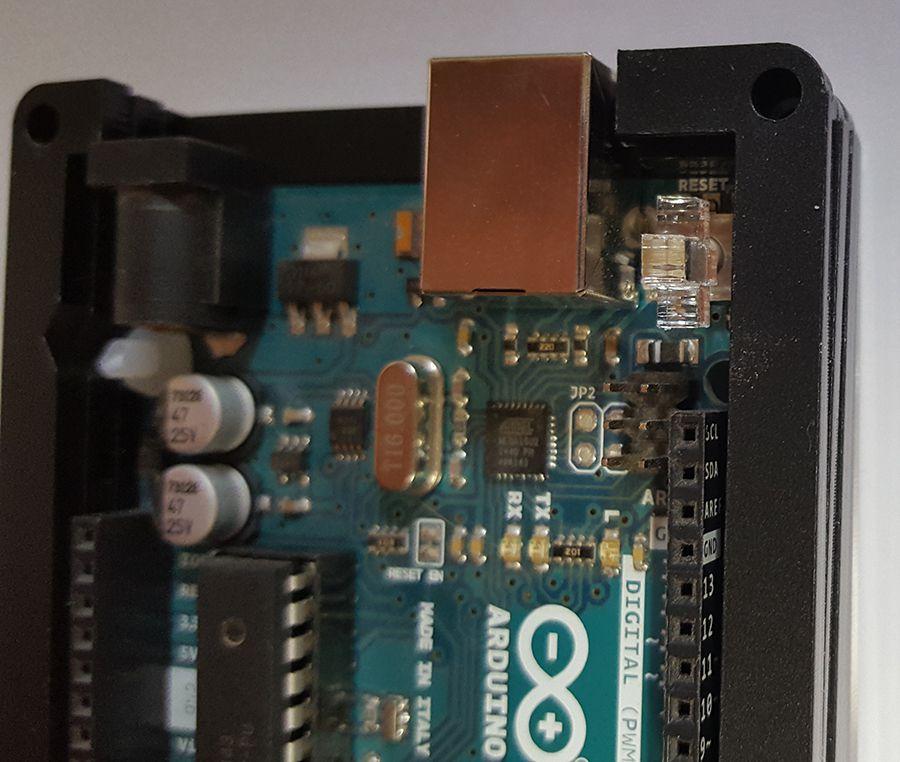

FACULTATIF – Ajout du bouton de réinitialisation Équilibrez soigneusement le T sur le bouton de réinitialisation de l’Uno, en vous assurant que le côté le plus court du T est assis sur le bouton et que le bit le plus long est orienté vers le haut.

blank

blank

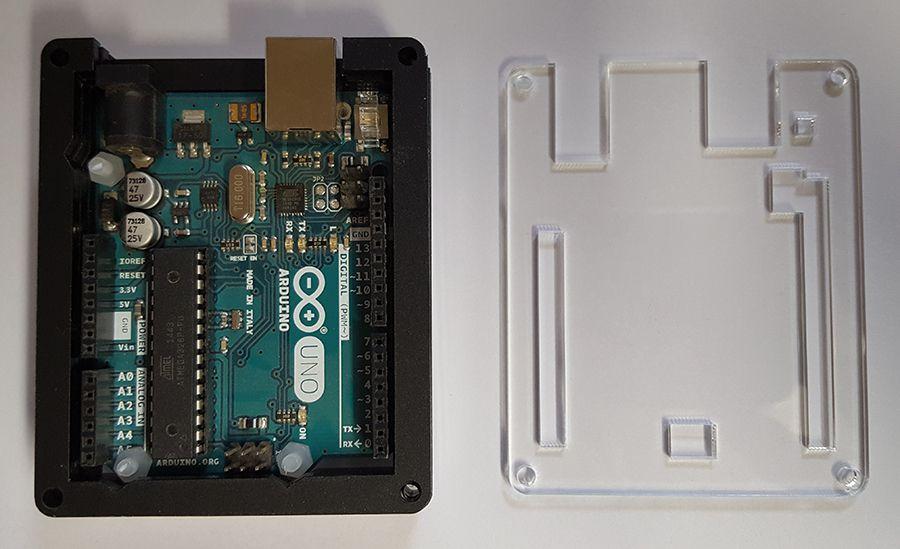

Placez le reste de l’acrylique transparent sur le dessus. Si vous avez ajouté le bouton de réinitialisation, soyez très prudent lorsque vous placez cette dernière pièce, assurez-vous que le long morceau de T s’insère dans la découpe de la pièce acrylique transparente supérieure. (Cela peut être un peu délicat et délicat)

blank

blank

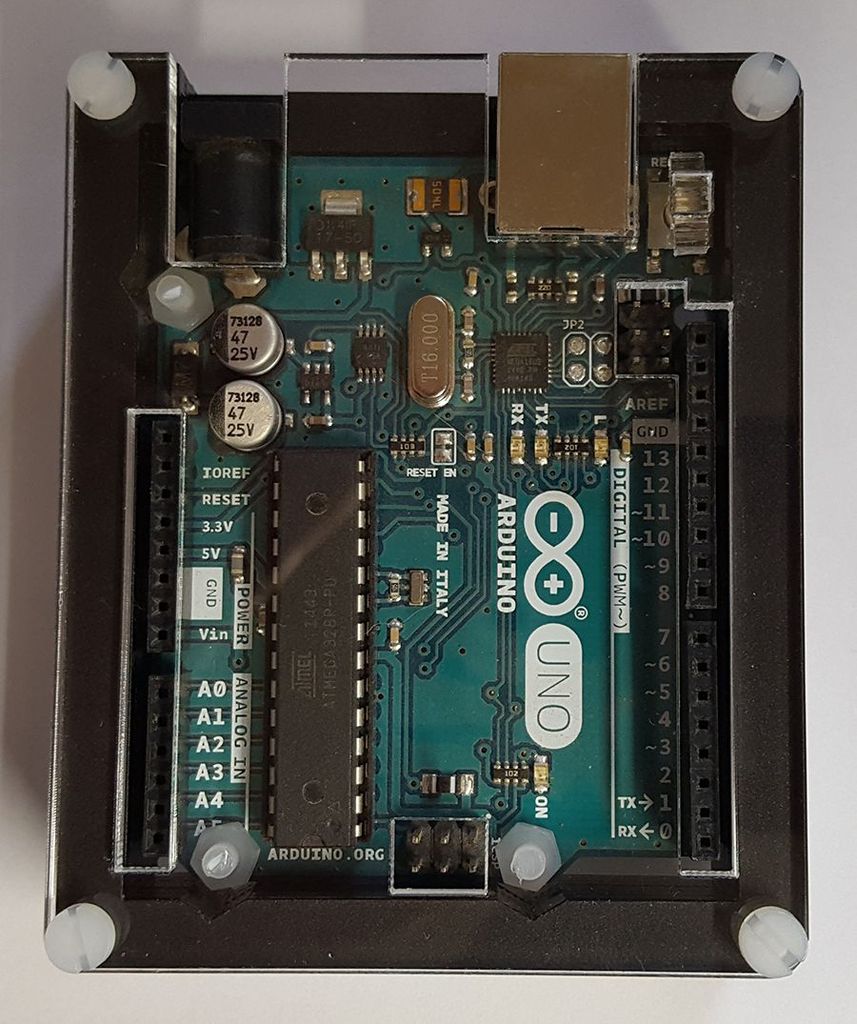

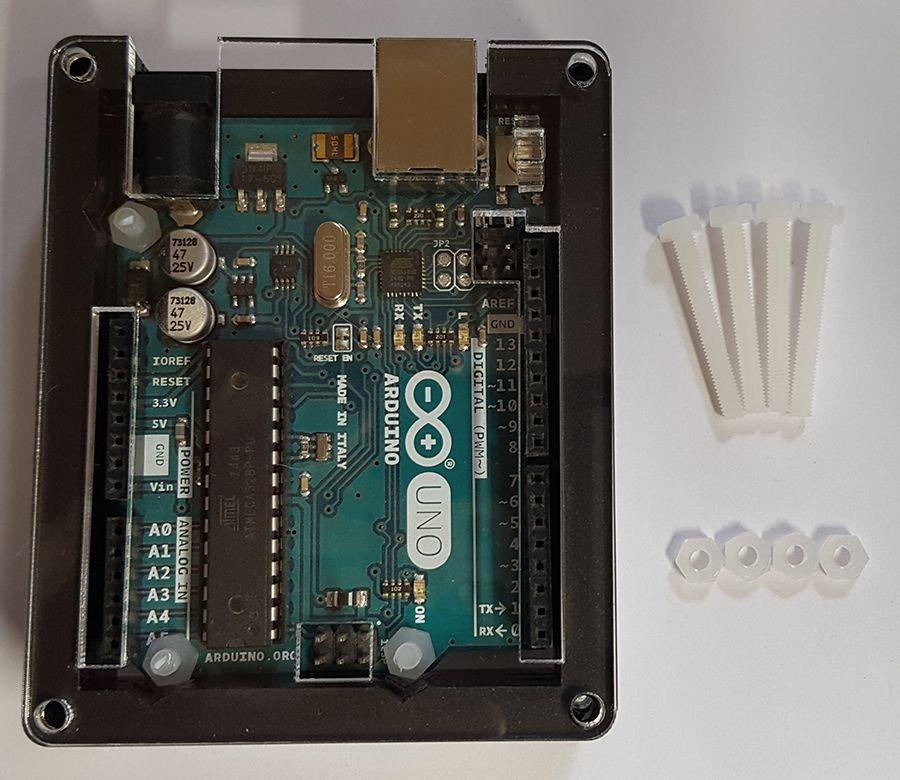

Enfin, tout en maintenant toutes les pièces ensemble, insérez les boulons restants à travers le haut des trous de montage et fixez à l’arrière avec les écrous restants. Si vous avez installé le bouton de réinitialisation, je vous recommande de commencer par insérer le boulon dans le trou de montage le plus proche du bouton de réinitialisation et de le fixer avec l’écrou avant de passer au trou de montage suivant. Cela aidera à garder ce bouton en place.

blank
