Instructions d’assemblage de l’étui Genuino Micro Zebra

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Genuino Micro (non inclus)

  • 5x plaques acryliques
  • 4x boulon en nylon M3 x 25 mm
  • 4x écrou en nylon M3

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

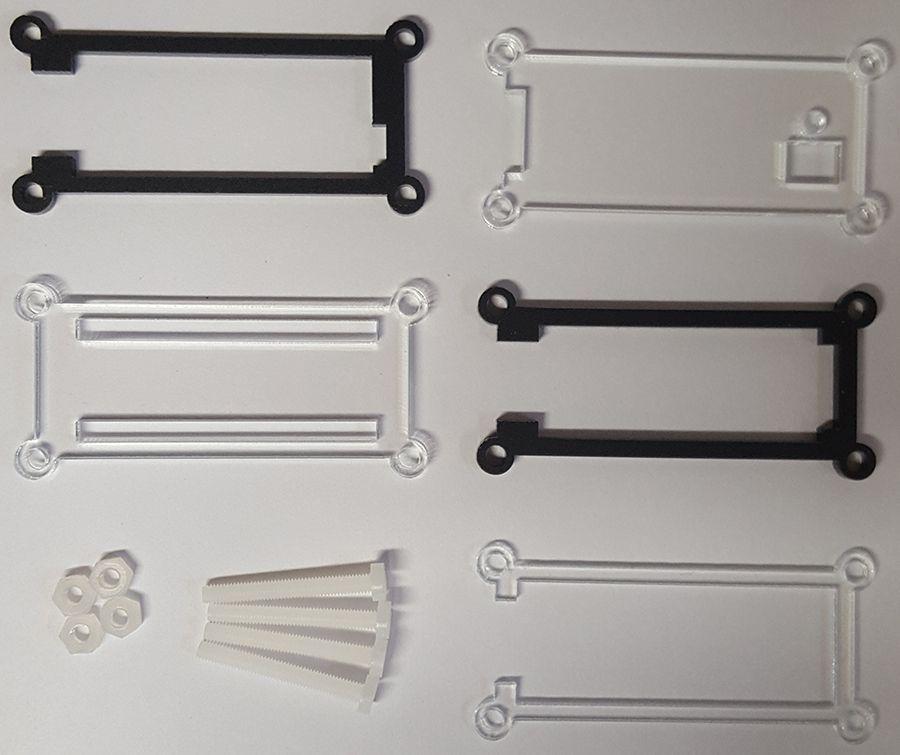

Voici les pièces du kit de boîtier:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

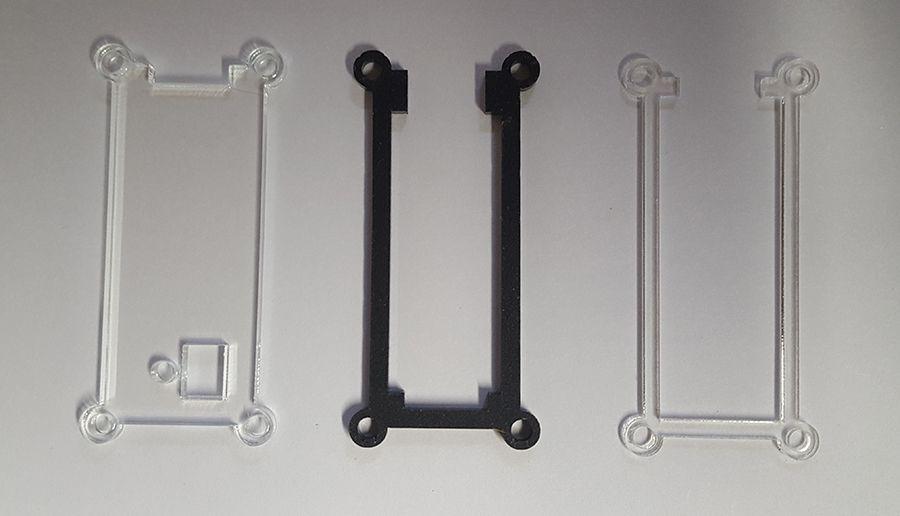

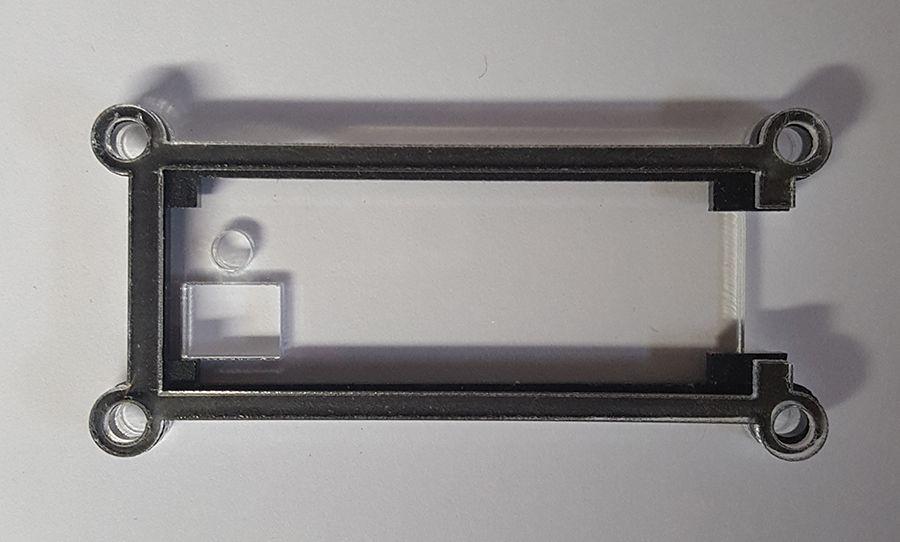

Commencez par empiler ces trois morceaux d’acrylique les uns sur les autres. Commencez avec la pièce claire plus épaisse en bas, puis la pièce noire, puis enfin la pièce claire mince en haut.

blank

blank

Placez le Micro sur la pile. La planche doit être assise sur les coins de la pièce noire, la fine pièce transparente entourant l’extérieur de la planche.

blank

blank

Ensuite, nous devons ajouter les pièces acryliques restantes à la pile. Placez d’abord la pièce noire, puis la pièce transparente.

blank

blank

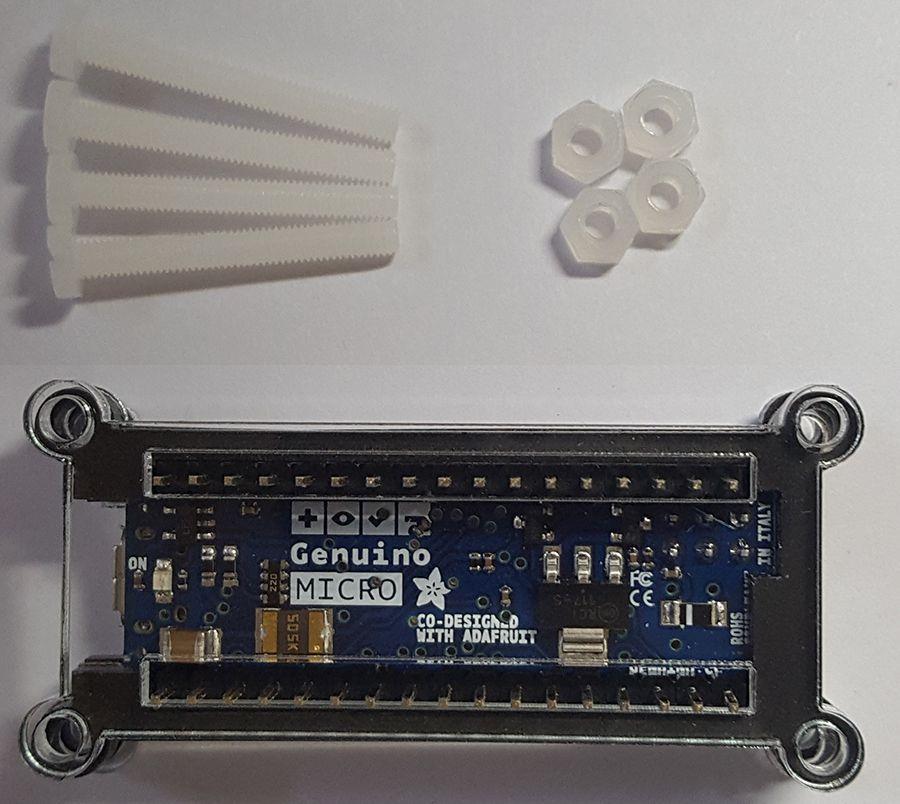

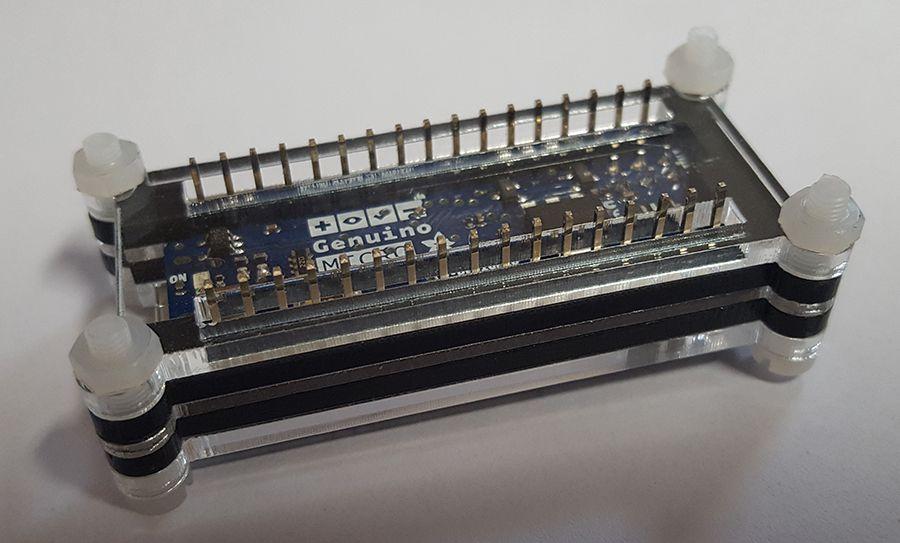

Maintenant, tout ce que nous devons faire est d’insérer les boulons dans chacun des trous de montage d’angle et de les fixer avec les écrous.

blank

Vous voudrez peut-être couper les boulons, cela peut être fait avec un couteau bien aiguisé ou une paire de ciseaux.
