Instructions d’assemblage du boîtier Pi-DigiAMP + ModMyPi

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi B + / 2/3
  • Pi-DigiAMP + Amplificateur Full HD Classe D
  • 6x plaques acryliques
  • 4x entretoises hexagonales M / F de 25 mm
  • 4x entretoises hexagonales F / F 12 mm
  • 4x entretoises hexagonales M / F 8 mm
  • 8 vis M2,5 5 mm
  • 4x pieds en caoutchouc

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage une certaine fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

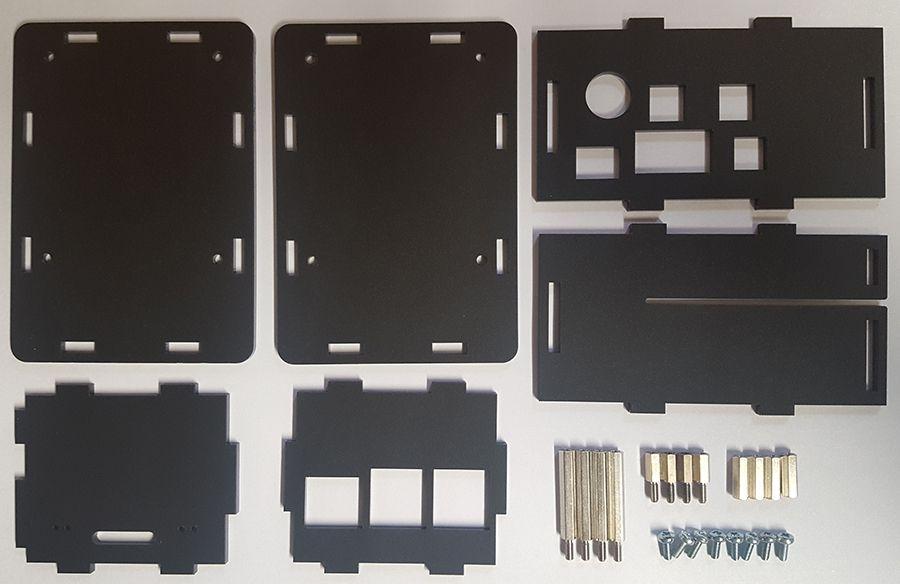

Voici les pièces du kit de valise:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

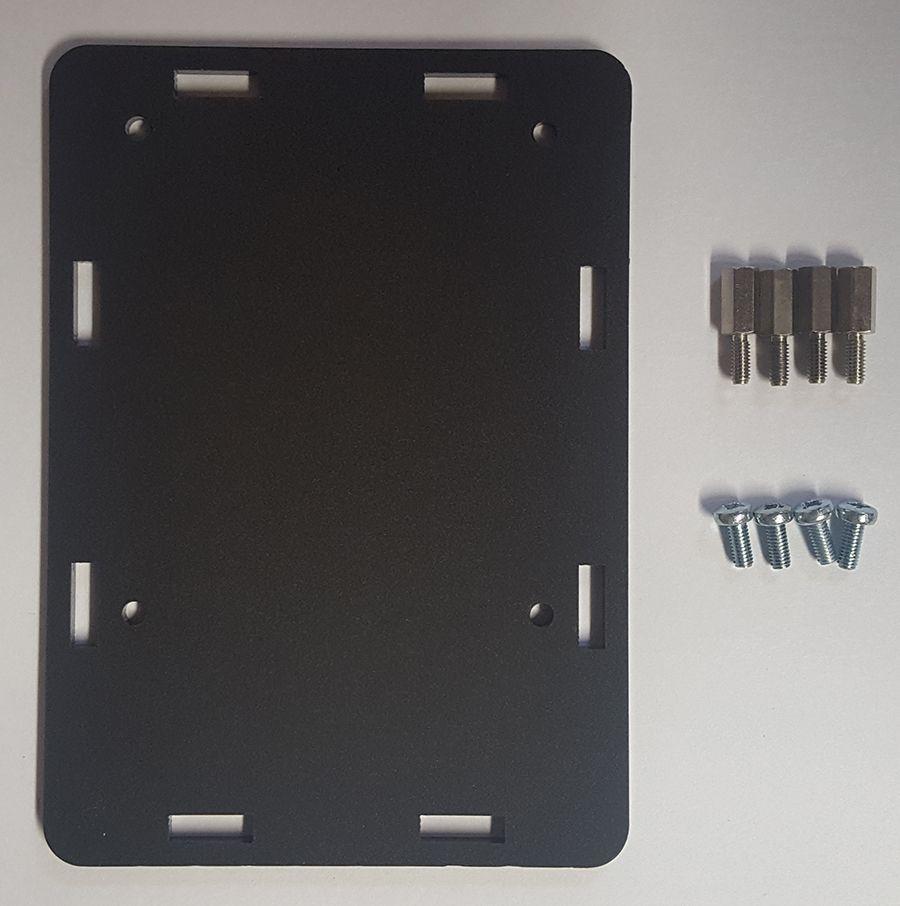

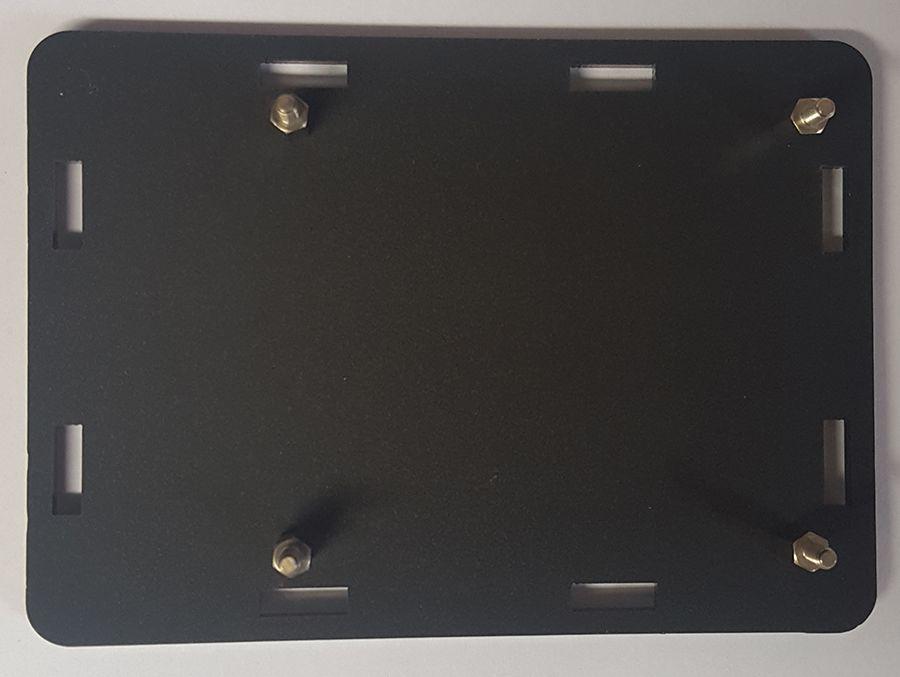

Commencez par fixer les quatre entretoises de 8 mm à la plaque inférieure (les plaques inférieure et supérieure sont identiques) à l’aide des vis.

blank

blank

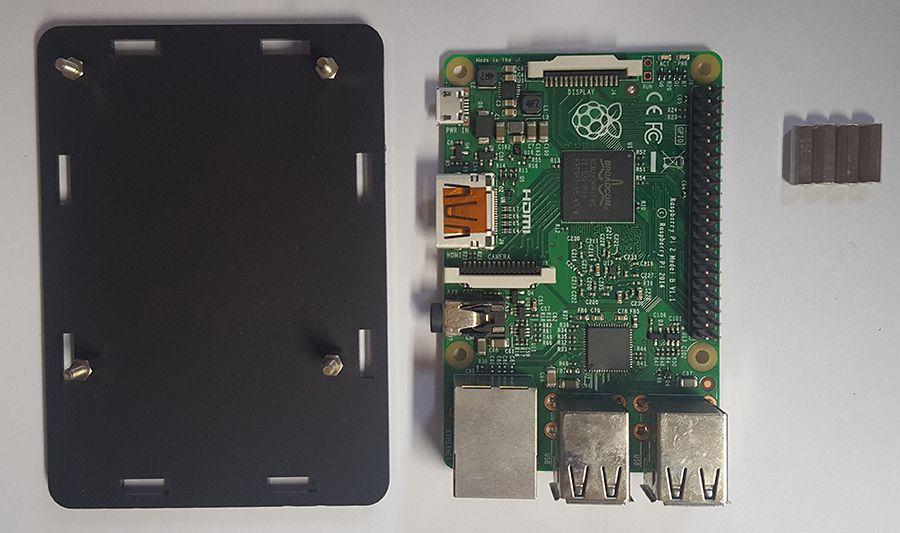

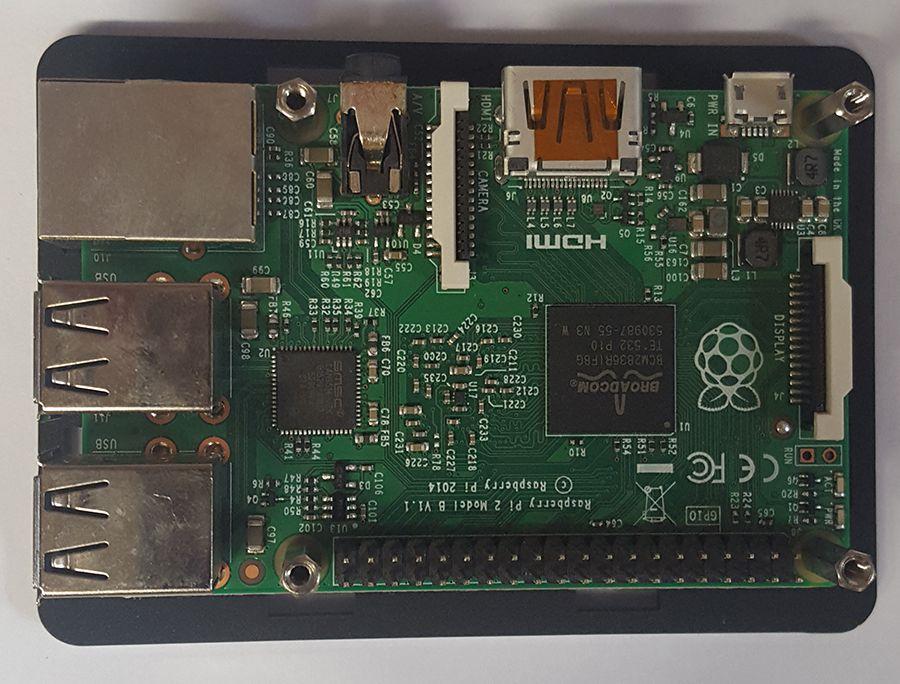

Placez maintenant le Pi sur les entretoises, en vous assurant que le filetage de l’impasse passe à travers les trous de montage sur le Pi. Fixez avec les quatre entretoises de 12 mm

blank

blank

Maintenant, branchez le Pi-DigiAMP + dans l’en-tête GPIO du Pi et fixez-le à l’aide des entretoises de 25 mm

blank

blank

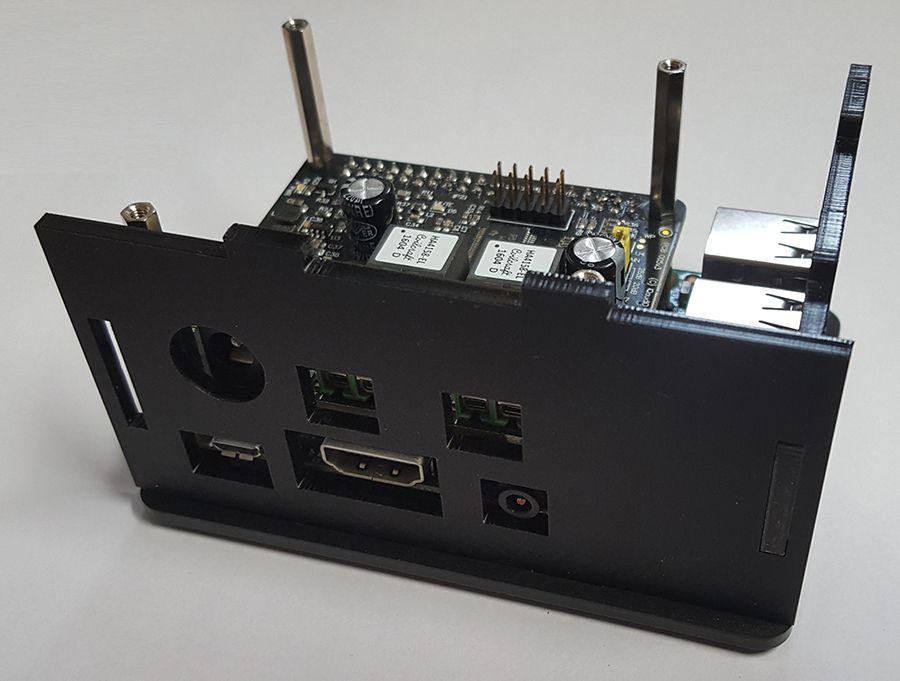

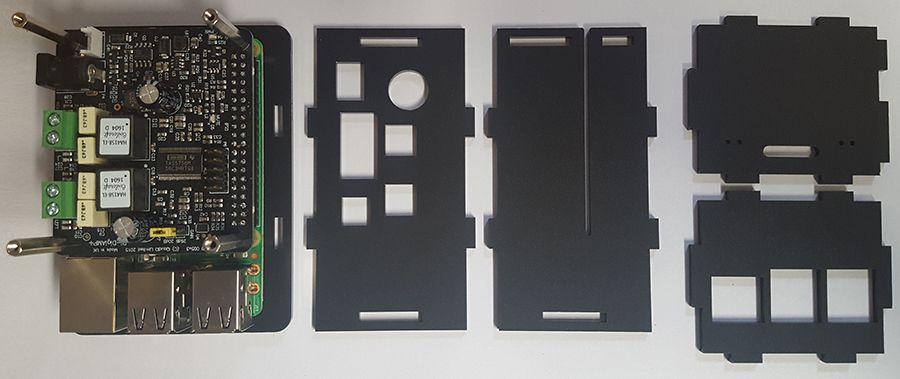

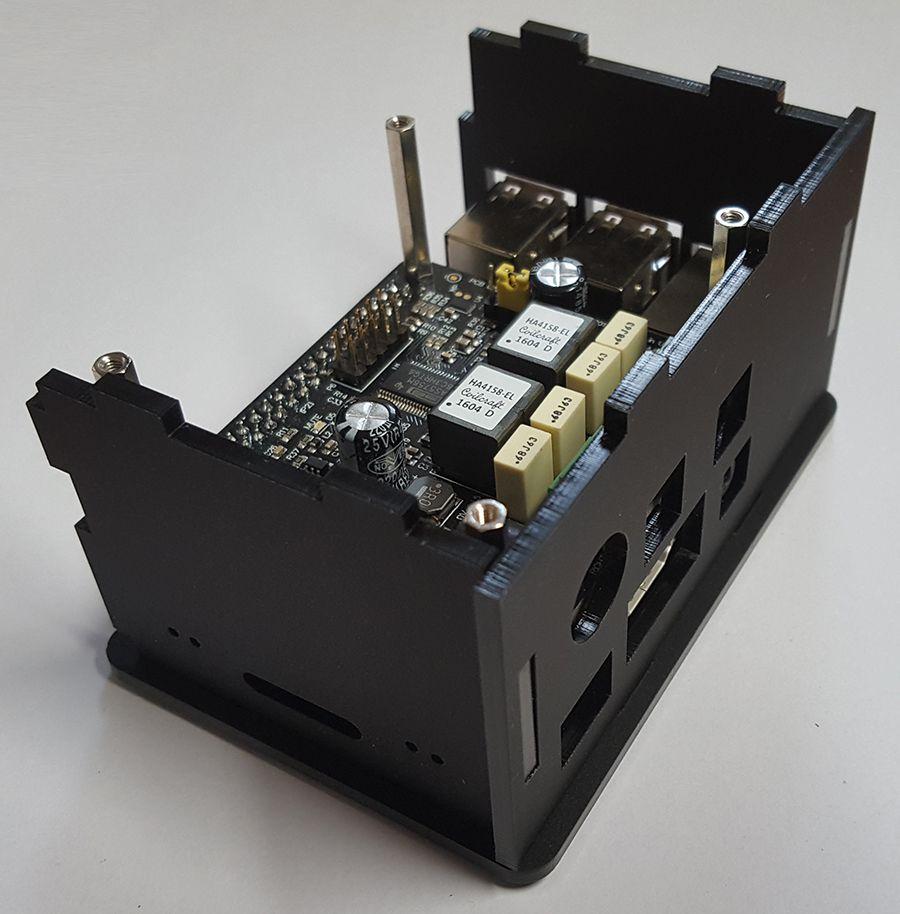

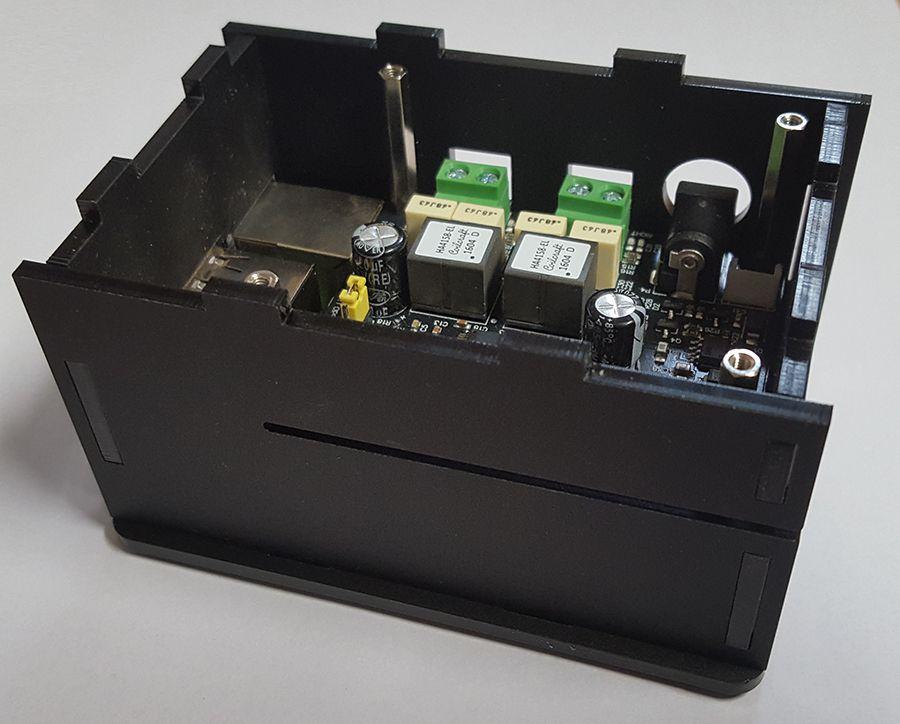

Maintenant, nous devons ajouter chacune des plaques latérales, une par une, autour du boîtier. Commencez avec la plaque qui se trouve sur le côté USB du Pi et travaillez dans le sens horaire. (Après la plaque USB, faites la plaque latérale d’alimentation / HDMI)

blank

blank

blank

blank

blank

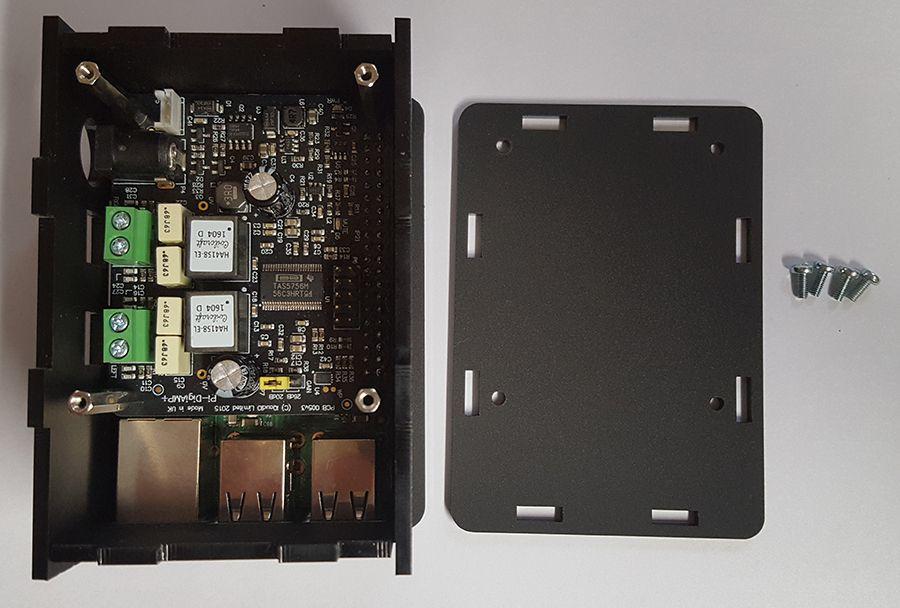

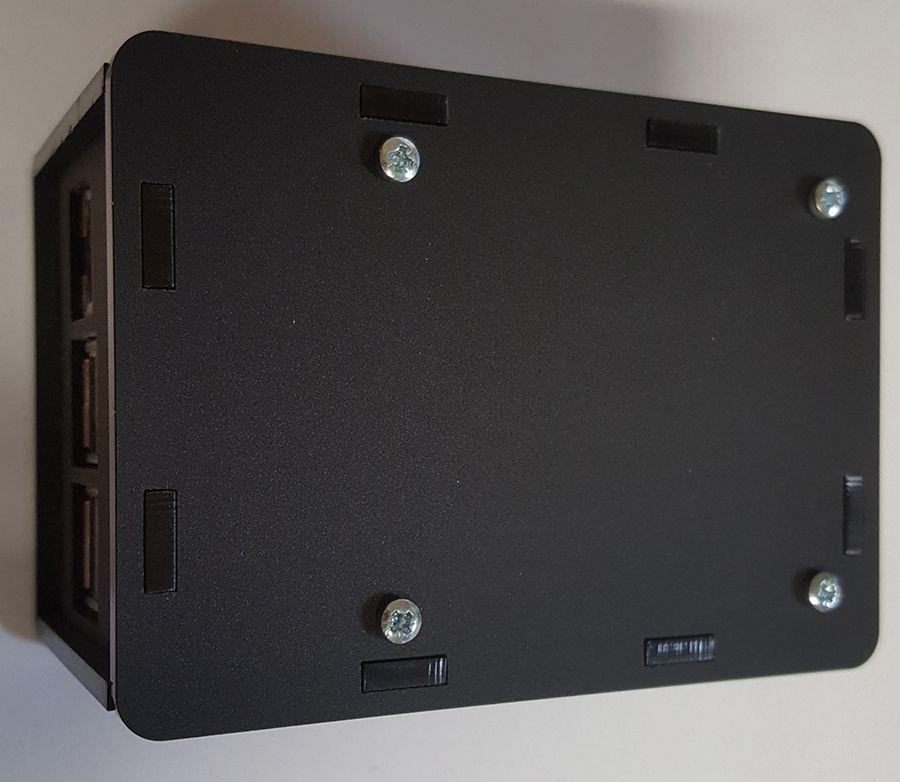

Nous avons maintenant toutes les plaques latérales en place, il ne nous reste plus qu’à ajouter la plaque supérieure et à la fixer à l’aide des vis restantes!

blank
