Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.
Avant l’assemblage, assurez-vous que rien n’est branché sur le Raspberry Pi et que la carte SD a été retirée.
Nomenclature
-
Raspberry Pi B + / 2/3 (non inclus)
-
HAB Supplies GPS HAT (non inclus)
- 6x plaques acryliques
- 1x tube de lumière en acrylique (version noire uniquement)
- 8 entretoises M2,5 8 mm M / F
- 4x M2.5 11mm F / F Entretoise
- 8 boulons M2,5 5 mm
REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

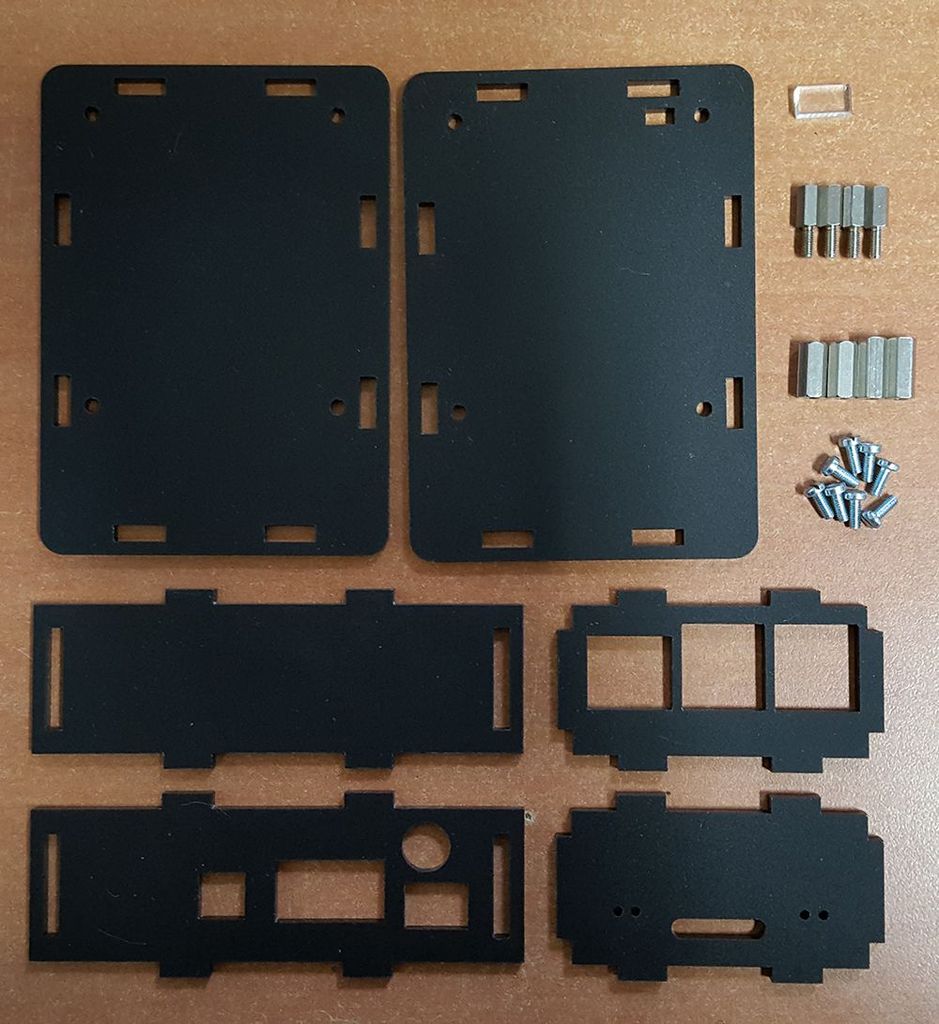

Voici les pièces du kit de boîtier:
Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

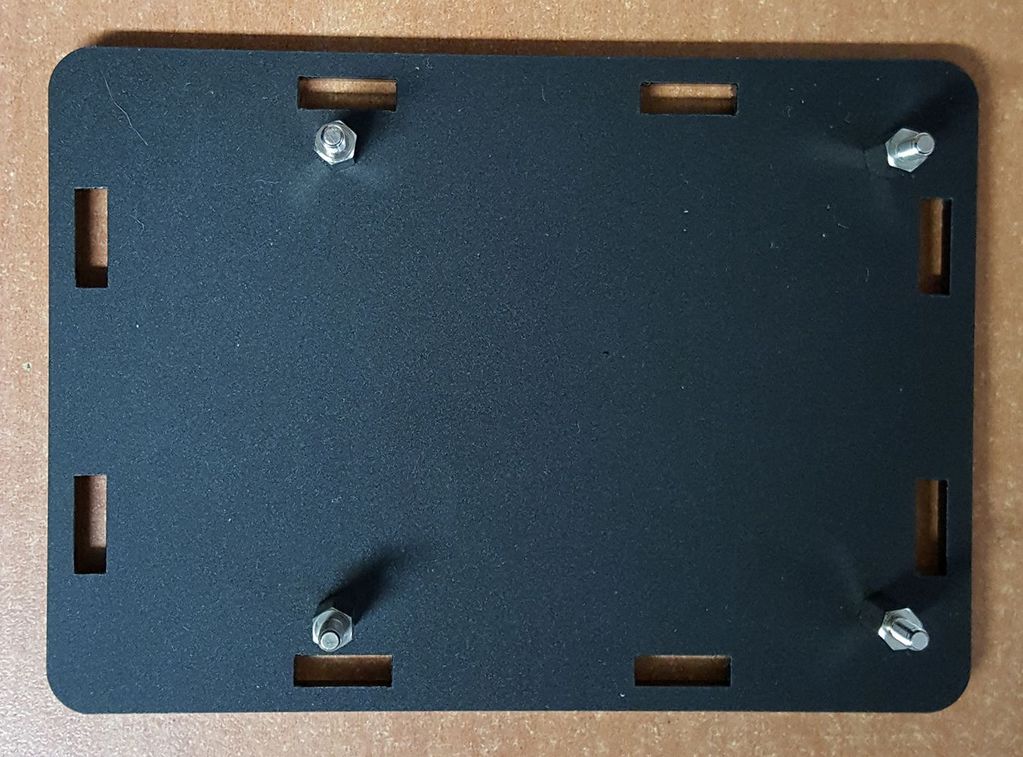

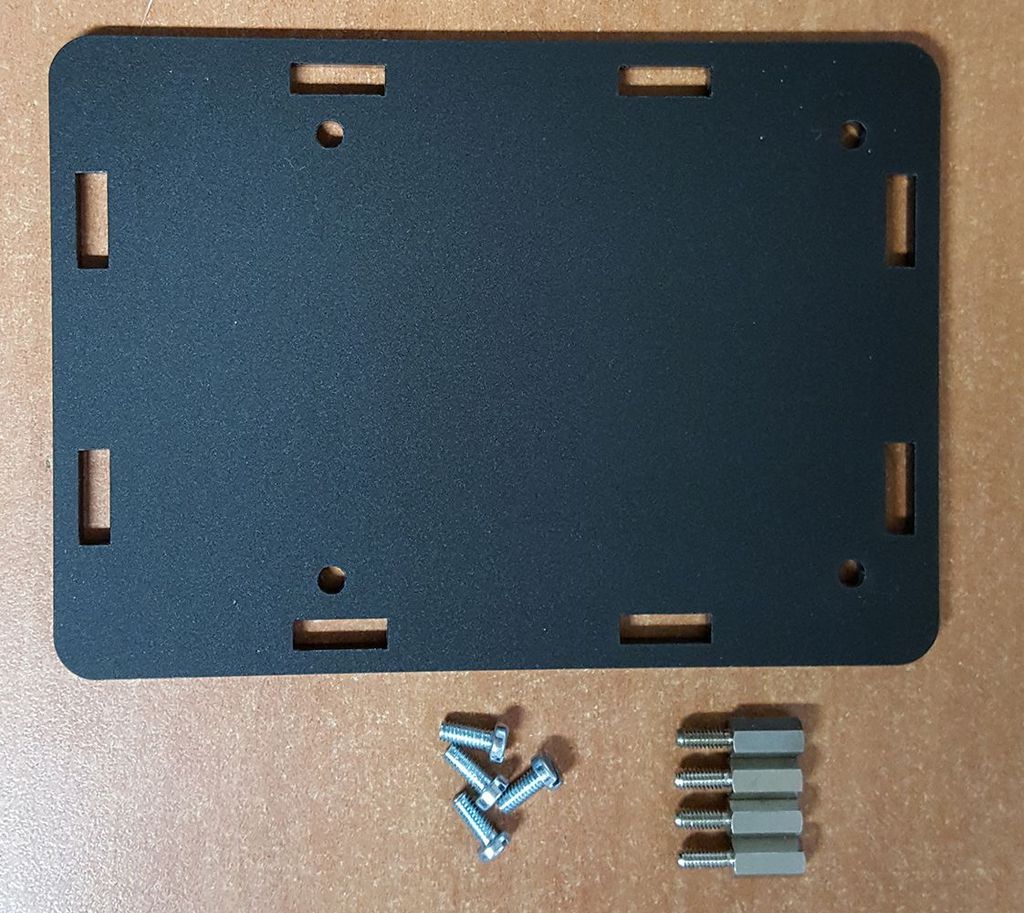

Insérez les vis sous la plaque acrylique et vissez les entretoises de 8 mm M / F en place.

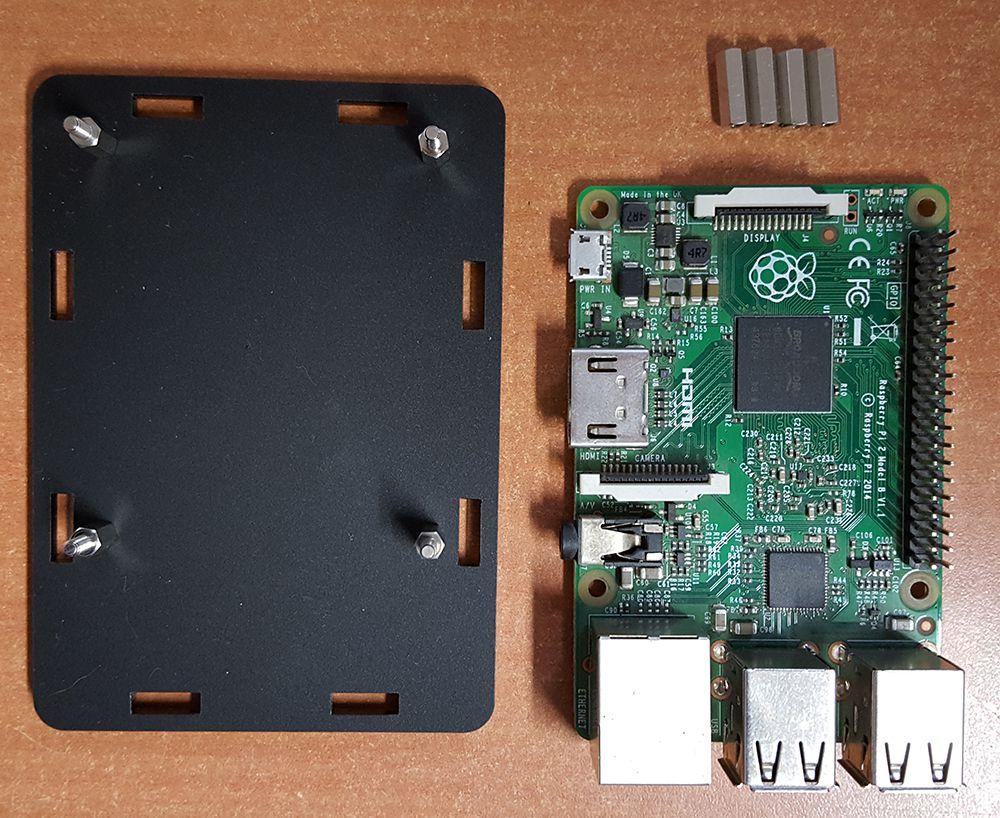

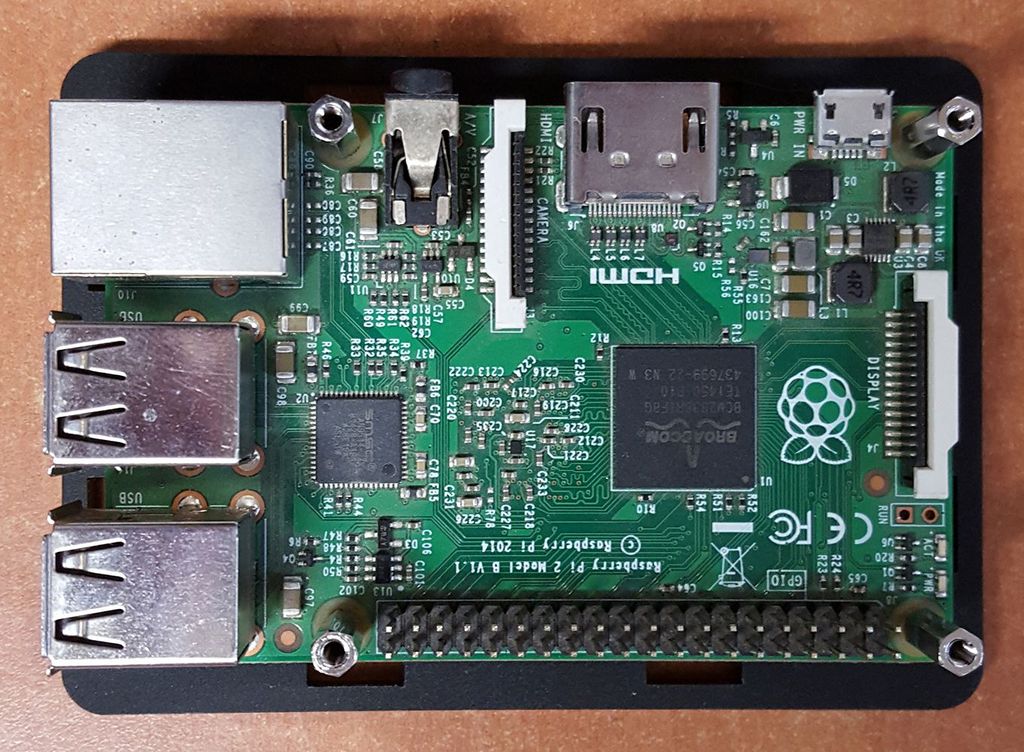

Placez le Pi sur le dessus et fixez-le sans serrer à l’aide des entretoises F / F de 11 mm. Nous les resserrerons plus tard!

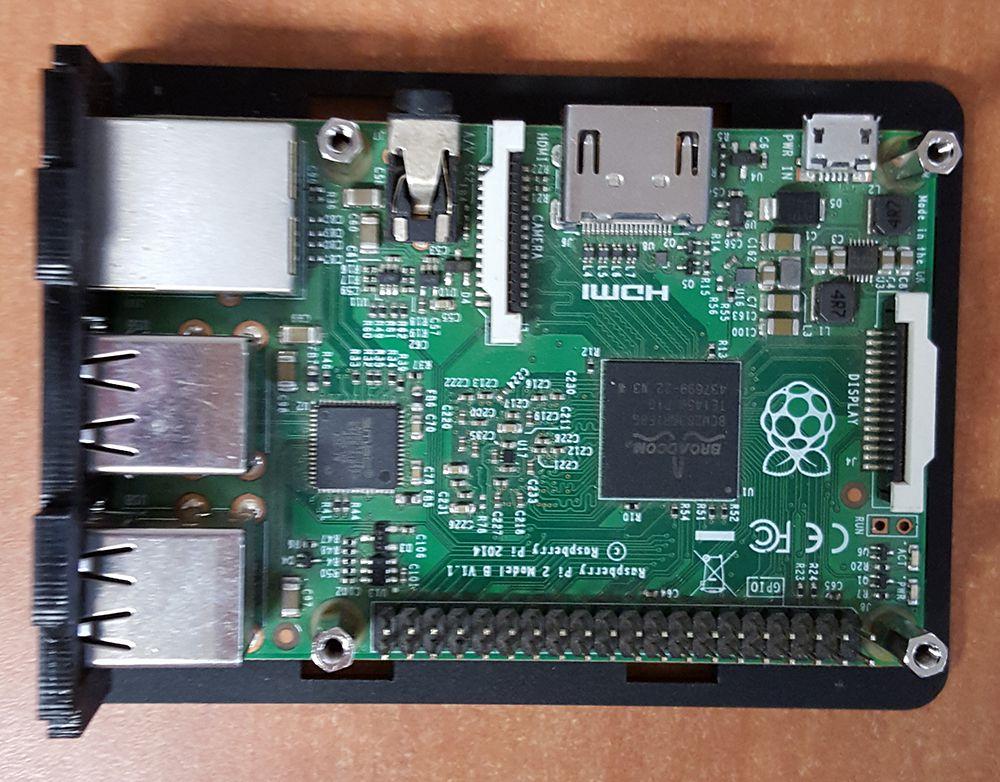

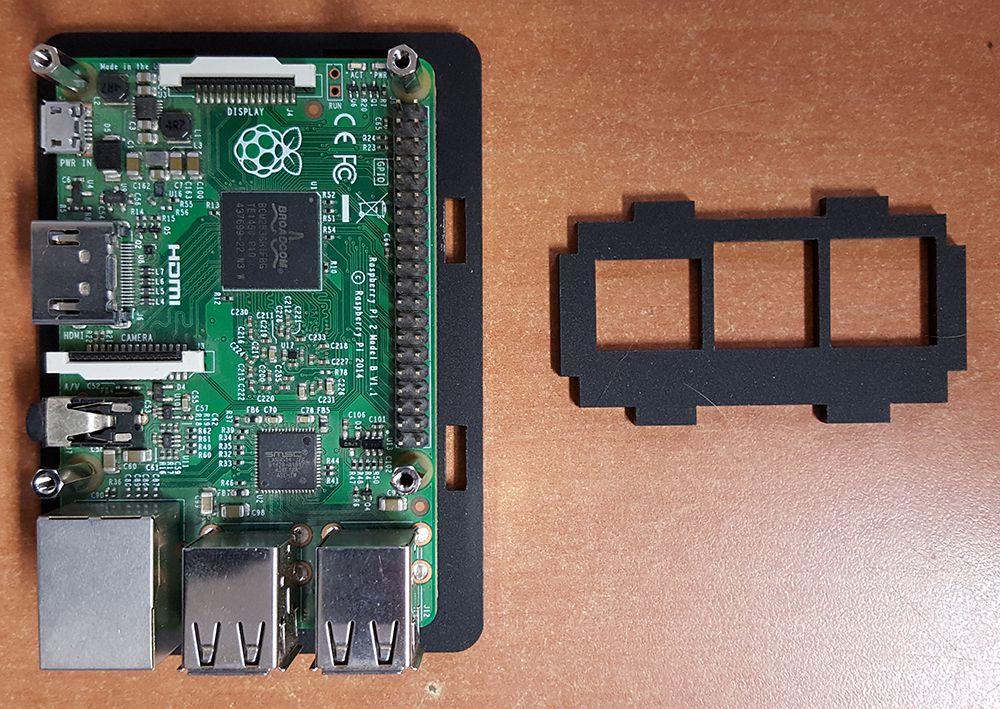

Installez la plaque acrylique USB en place. Une fois en place, serrez les entretoises de 11 mm F / F à l’étape précédente.

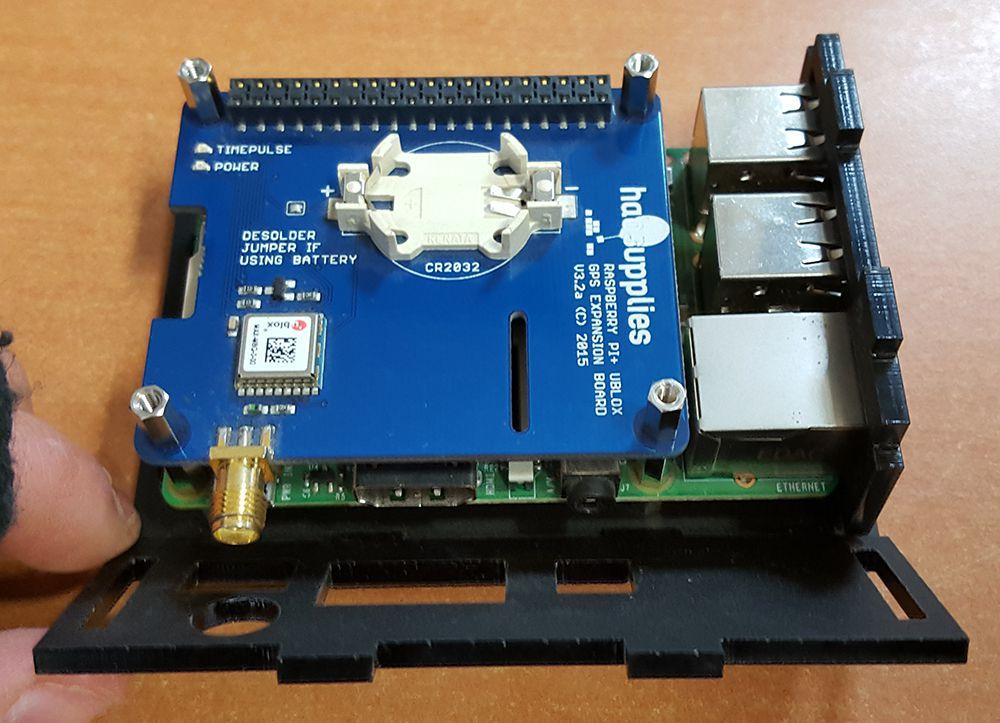

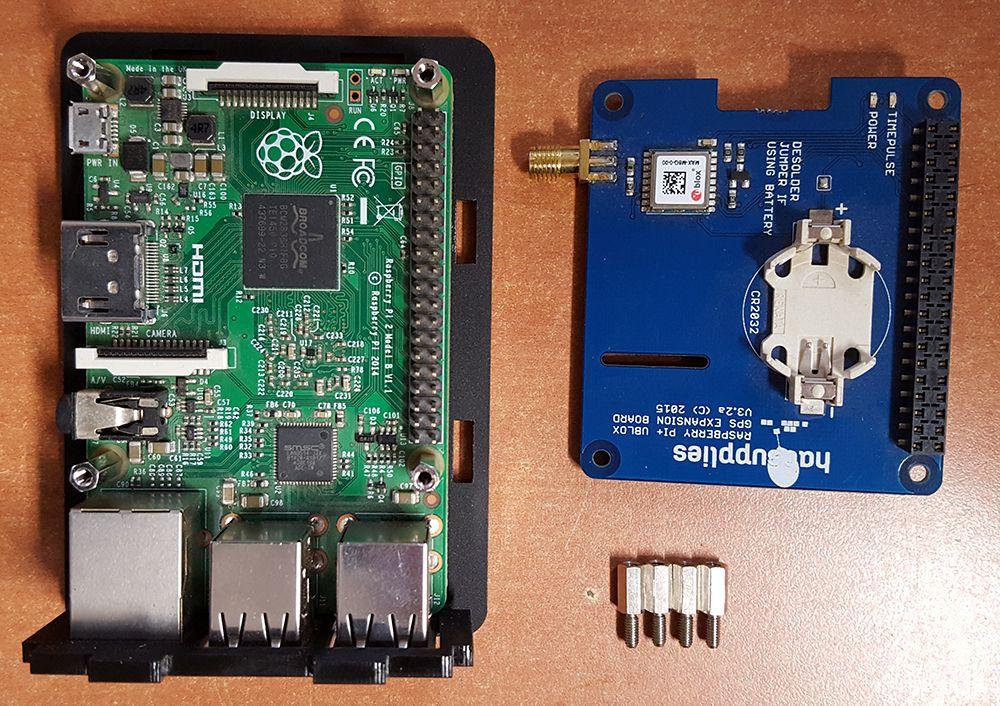

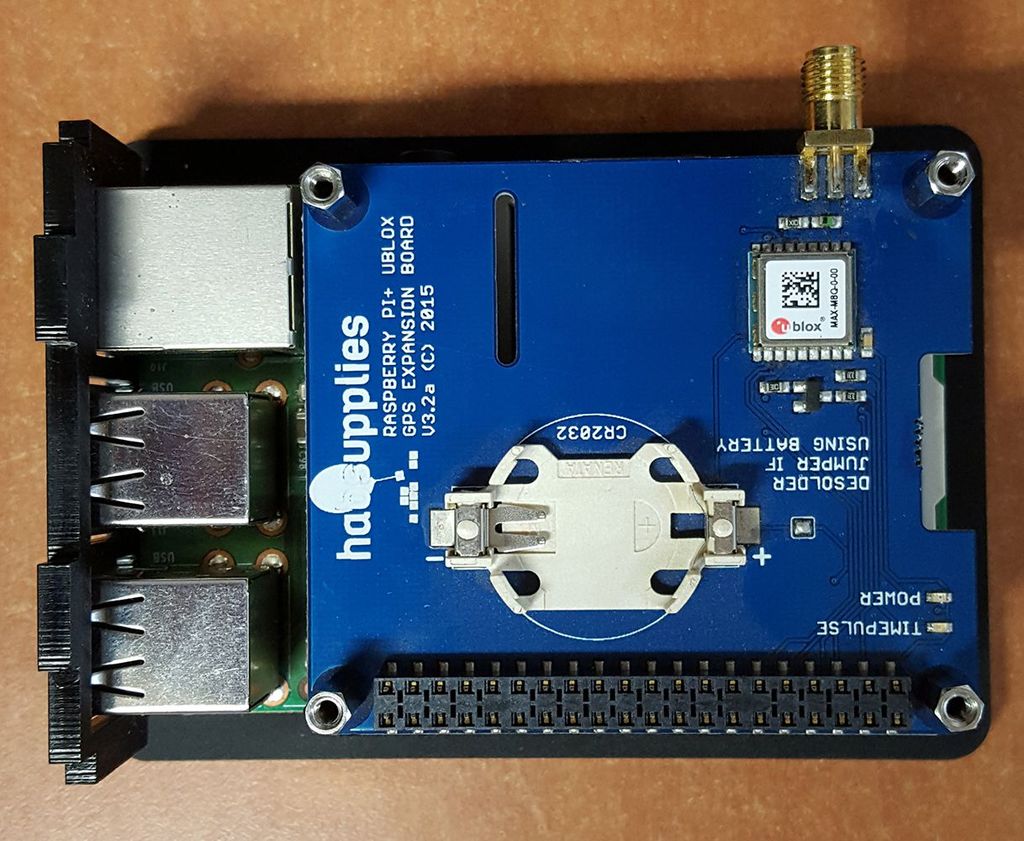

Installez le chapeau GPS et fixez-le à l’aide des entretoises 8 mm M / F restantes.

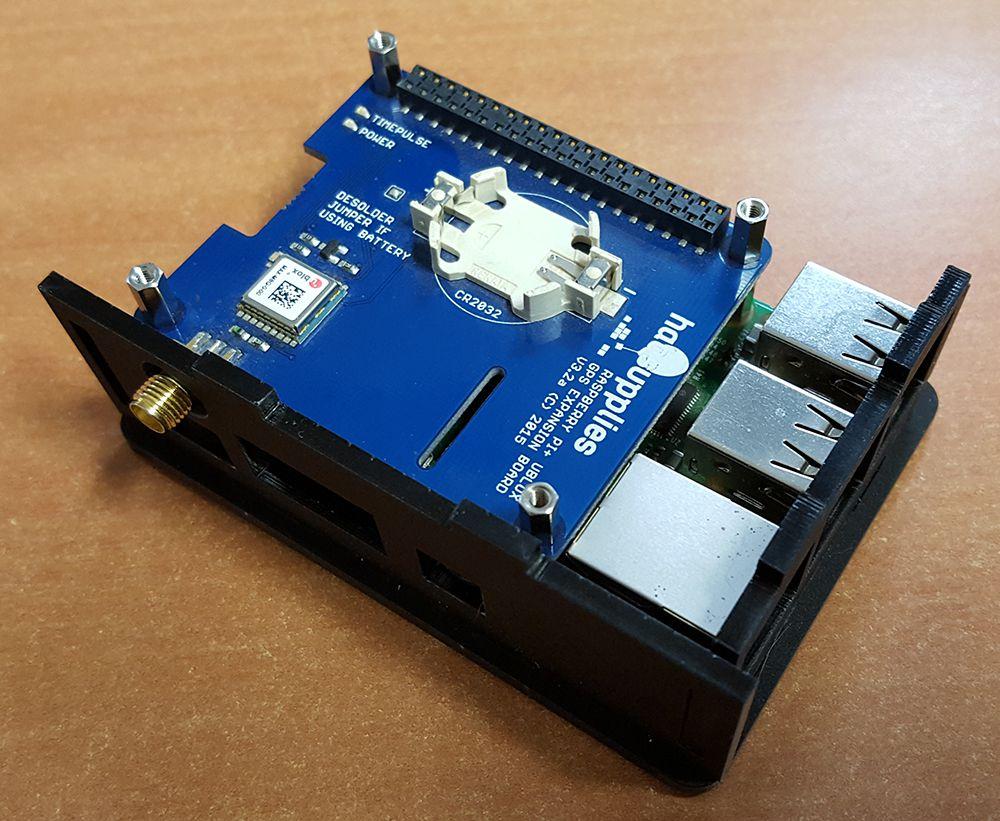

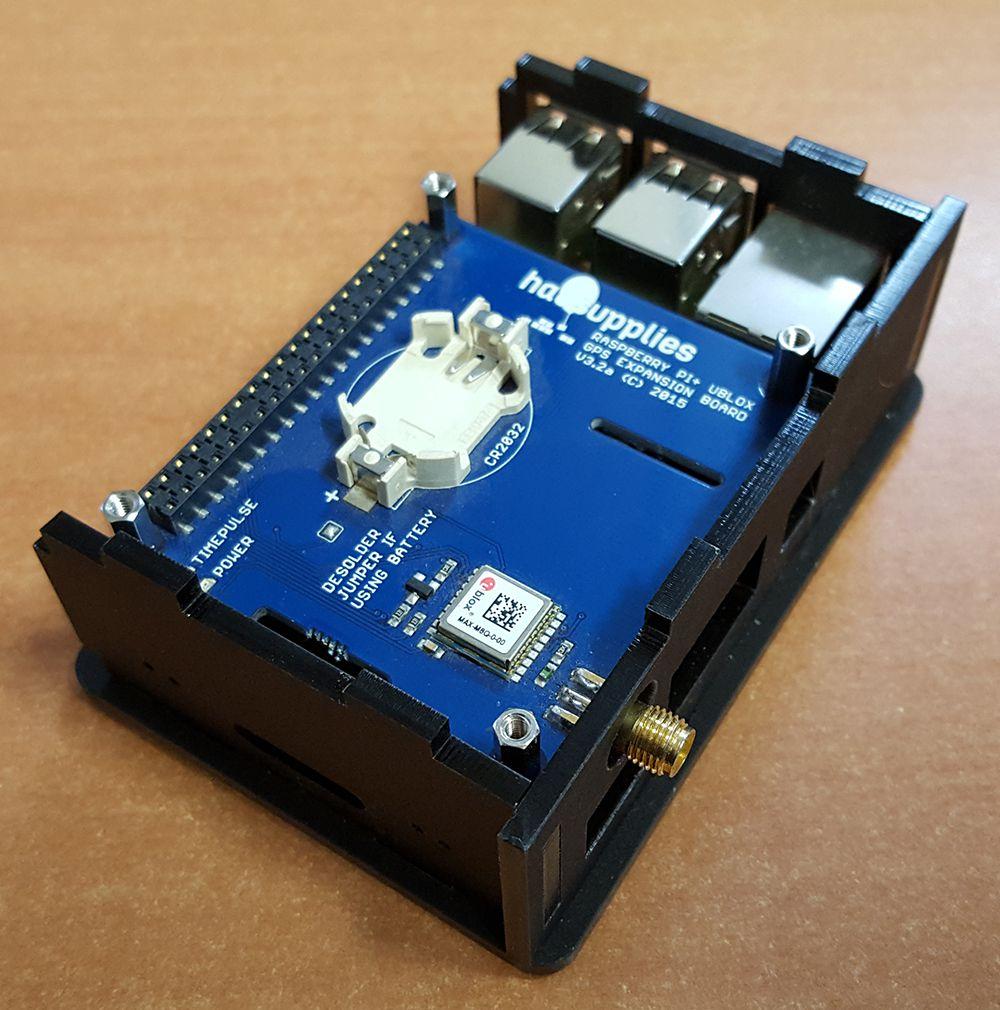

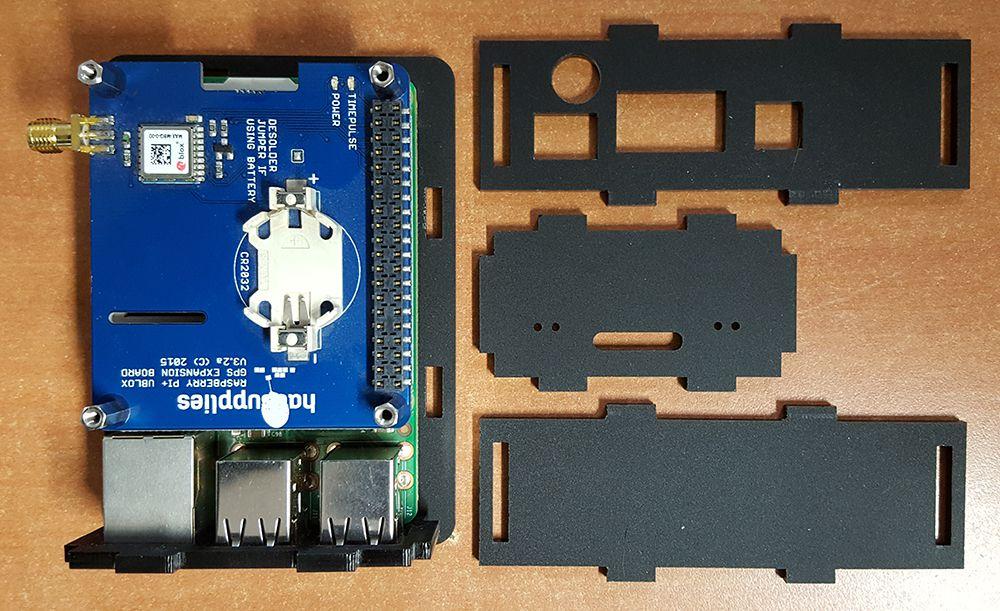

Avec les autres plaques latérales en acrylique, placez-les une par une. En commençant par le côté HDMI, puis par le côté carte SD et enfin par le côté GPIO. Il y a un talent pour adapter chaque plaque.
Commencez par aligner les « pépins » inférieurs de la plaque latérale HDMI, avec les trous de la plaque inférieure à un léger angle, puis poussez doucement la plaque latérale vers le bas dans les trous tout en amenant la plaque en position verticale.

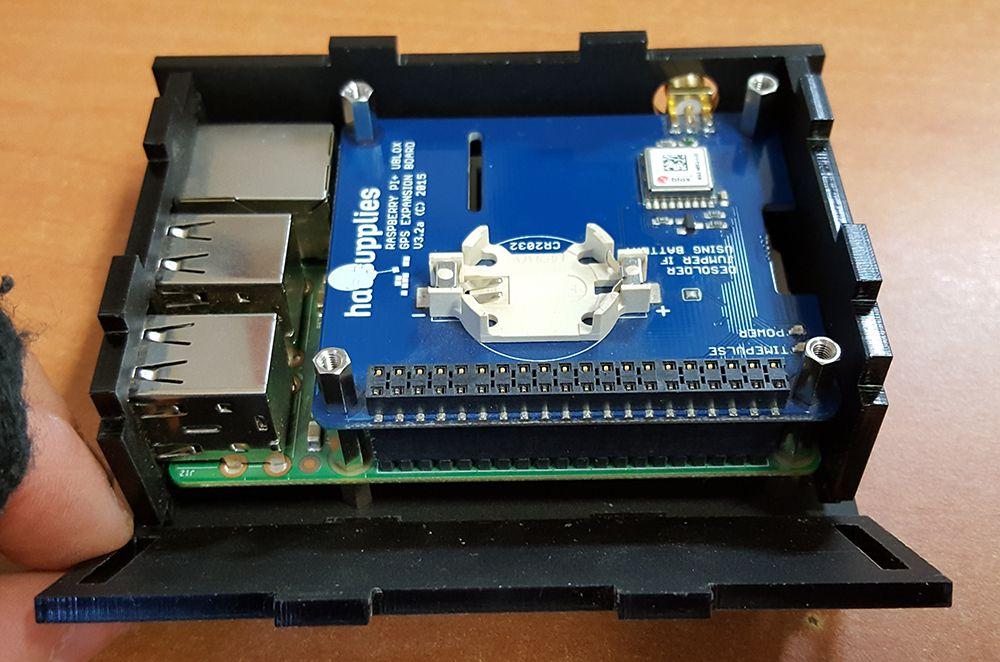

Avec la plaque de carte SD, commencez par insérer le tuyau latéral, à un angle, dans le trou sur la plaque latérale HDMI. Appuyez ensuite lentement sur le côté surélevé de la plaque de la carte SD tout en l’enfonçant dans la plaque latérale HDMI. La plaque latérale HDMI doit s’élever légèrement, ce qui vous permet d’aligner les pépins inférieurs de la plaque de la carte SD avec la plaque inférieure.
Comme nous l’avons fait avec la plaque latérale HDMI, alignez les pépins de la plaque latérale GPIO, avec les trous de la plaque inférieure légèrement inclinés, puis poussez doucement la plaque latérale vers le bas dans les trous tout en amenant la plaque à une position verticale.

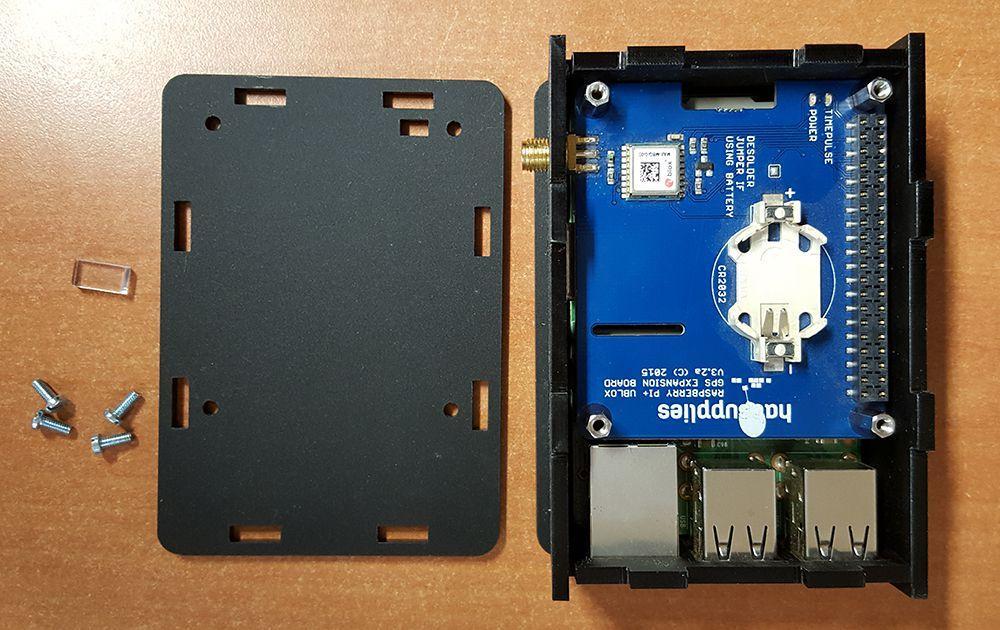

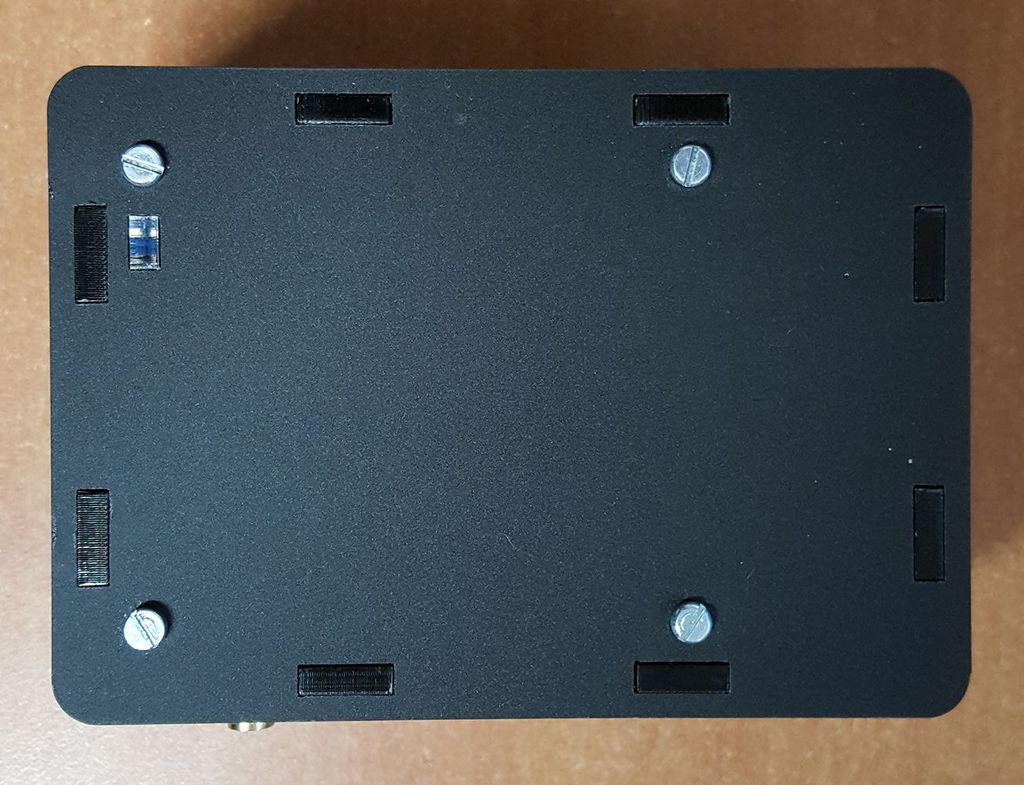

Ajustez la plaque supérieure en position, en vous assurant que tous les pépins sont correctement alignés et fixez avec les boulons M2.5 5 mm restants.
OPTIONNEL
Si vous avez la version noire de l’étui, vous trouverez un petit tube de lumière en acrylique transparent. Appuyez simplement dessus dans la plaque supérieure.
