Guide de soudure de citrouille d’Halloween

Obtenez la soudure de cet Halloween avec notre citrouille d’Halloween super fantasmagorique et votre Raspberry Pi!

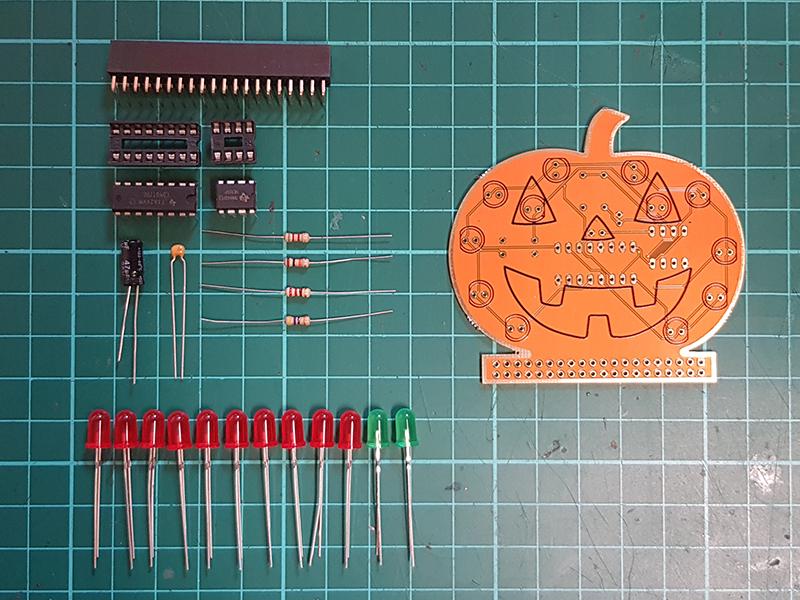

Voici les pièces du kit:

blankblank

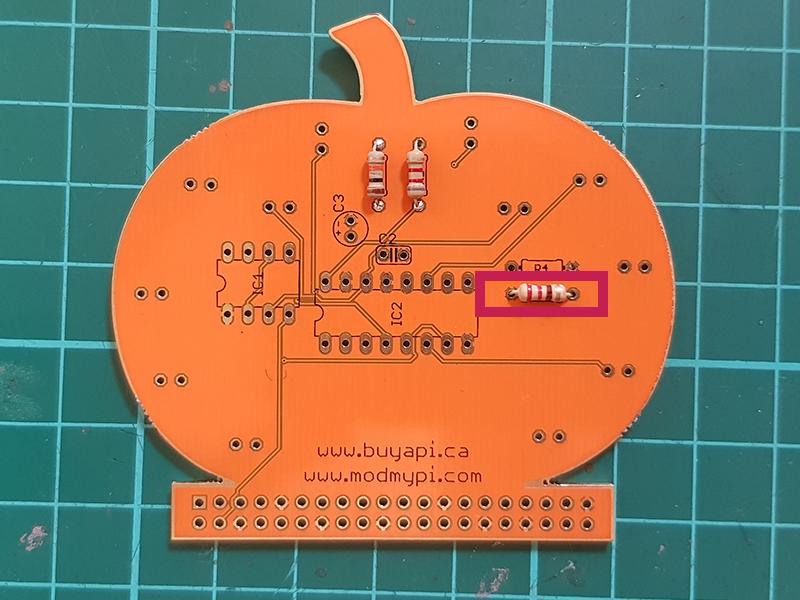

Commencez par ajouter la résistance de 8,2 k ohms à l’indicateur R1

8,2 k = gris rouge rouge

blankblank

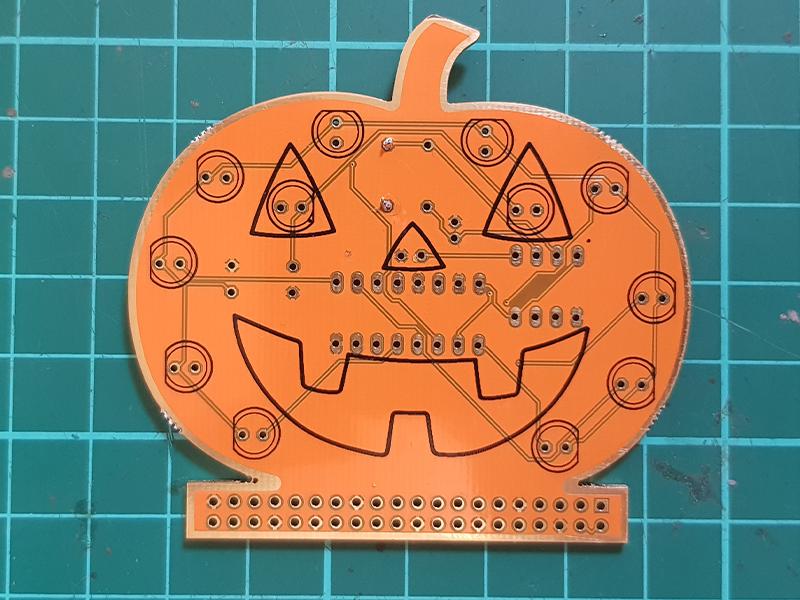

Retournez la planche, soudez chaque jambe et coupez l’excédent de jambe.

blankblank

blankblank

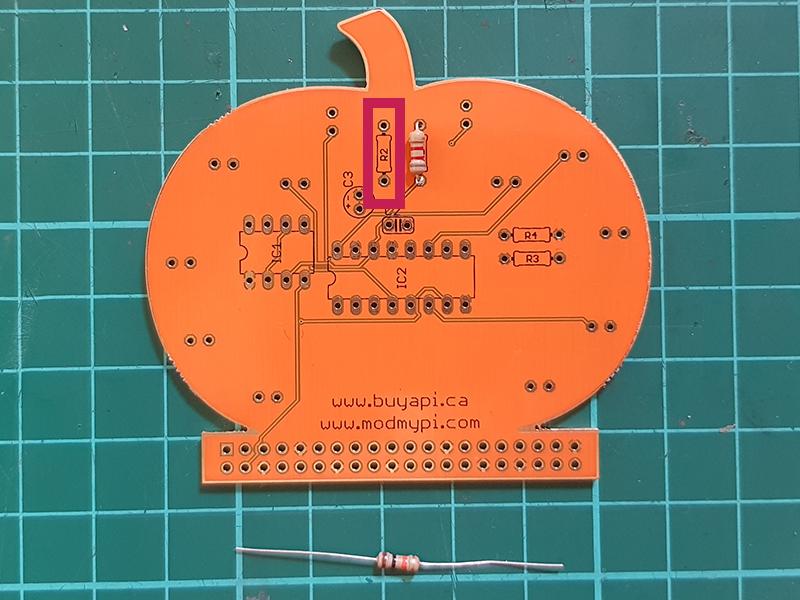

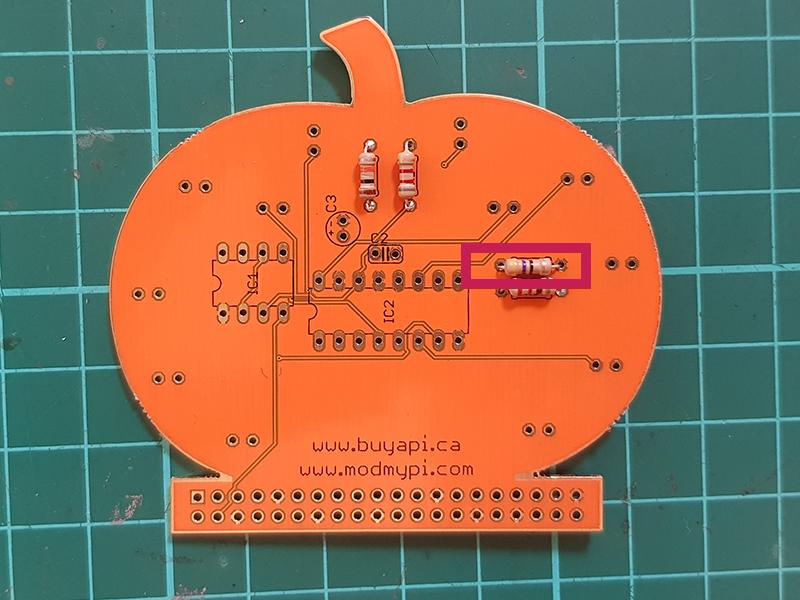

Maintenant pour R2, nous avons besoin d’une résistance de 10k ohms ici. Encore une fois, insérez les jambes, retournez la planche, soudez et coupez.

10k = marron noir orange

blankblank

blankblank

R3 a besoin d’une résistance de 220 ohms.

blankblank

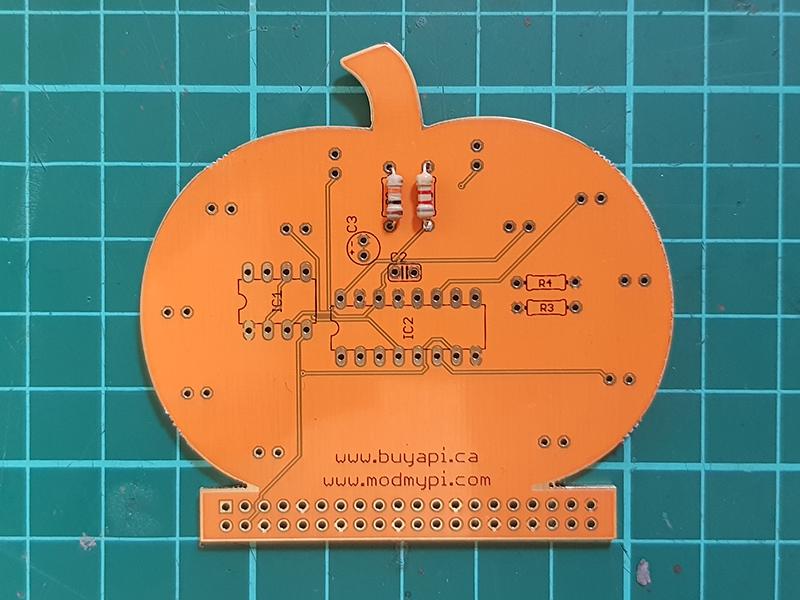

R4 a besoin d’une résistance de 47 ohms.

blankblank

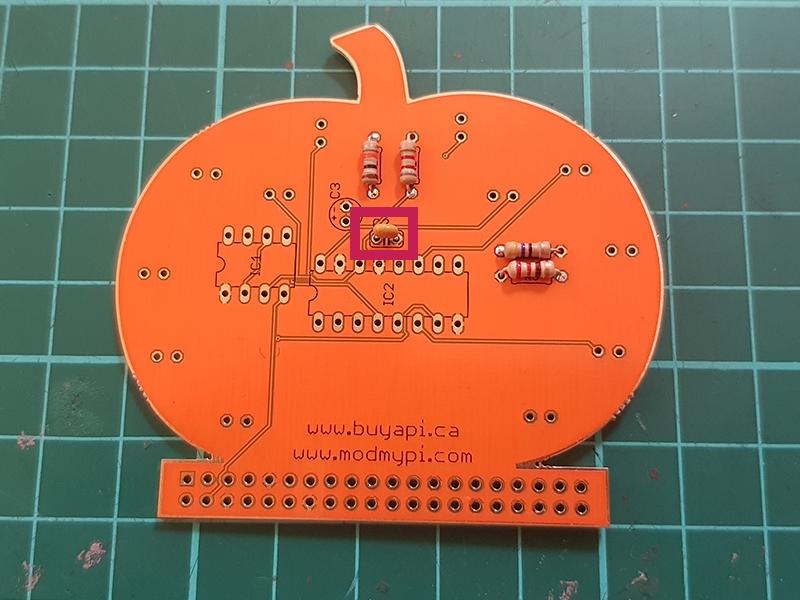

Nous pouvons maintenant passer aux condensateurs. Commençons par le désignateur C2 (ne vous inquiétez pas, C1 n’est pas là!). C2 devrait être un condensateur de 10nF. Il s’agit du petit composant jaune.

blankblank

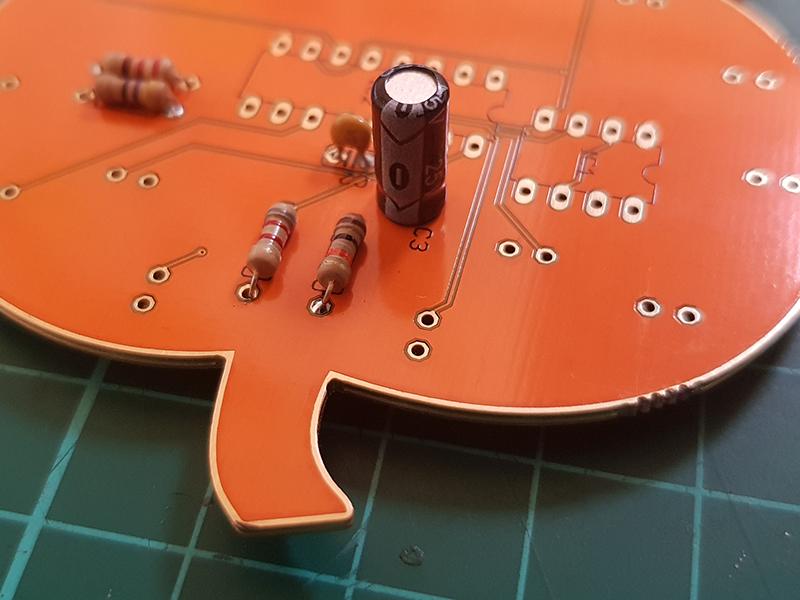

Passez ensuite à C3. Il s’agit d’un condensateur électrolytique. Celles-ci ont une polarité, vous devez donc vous assurer de bien la contourner. Le PCB a un petit symbole + et – par les trous et le condensateur a la jambe négative marquée

blankblank

blankblank

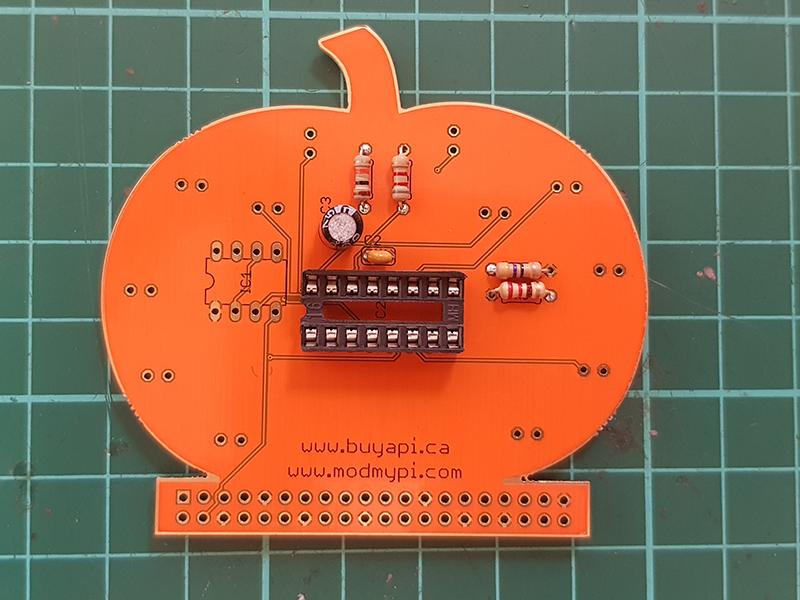

Il est temps de souder les porte-puces IC. Encore une fois, vous devez vous assurer de les obtenir correctement. Il y a une découpe en demi-cercle imprimée sur le PCB qui doit être alignée avec le demi-cercle découpé dans le support.

blankblank

blankblank

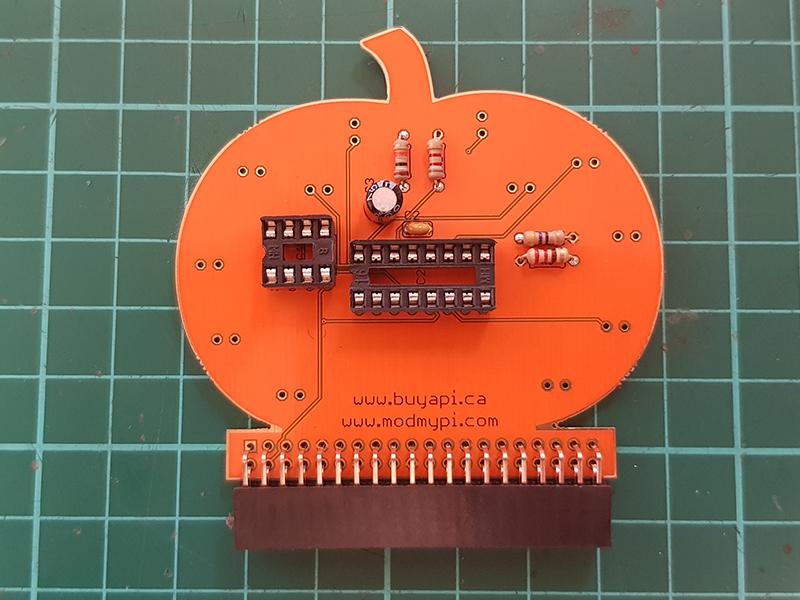

Le dernier composant de ce côté du PCB est l’en-tête à 90 degrés.

blankblank

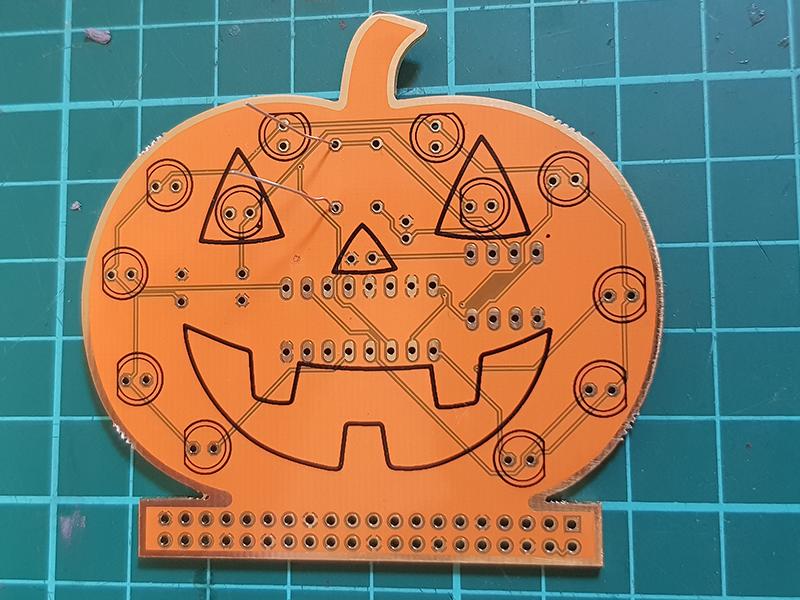

Il est temps de retourner le PCB et de commencer à ajouter les LED

blankblank

Les LED ont également une polarité, alors assurez-vous qu’elles sont insérées dans le bon sens. Le contour de la LED imprimée sur le PCB a un bord plat. Cela indique la jambe négative. Les LED elles-mêmes ont également un bord plat et une jambe négative court-circuitée.

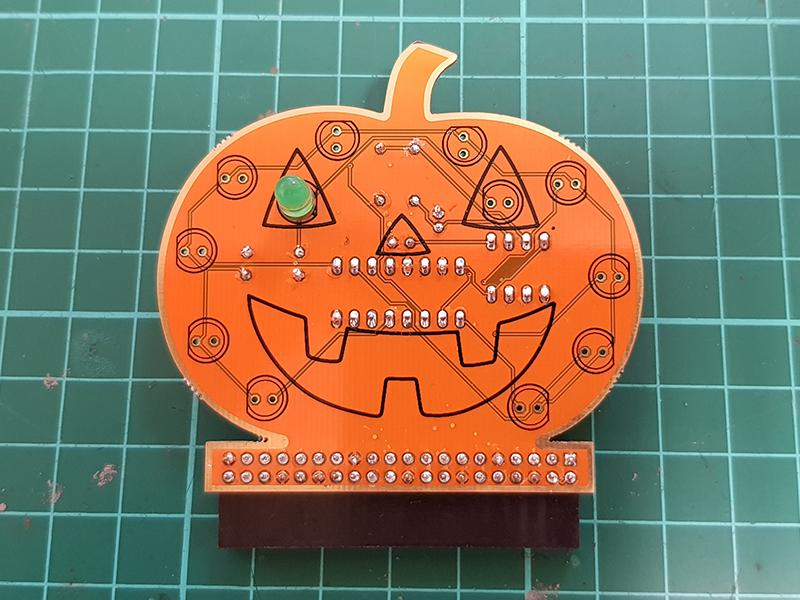

Insérez l’une des LED vertes dans l’une des positions des yeux sur le PCB. Retournez le PCB, soudez chaque jambe et coupez l’excédent.

blankblank

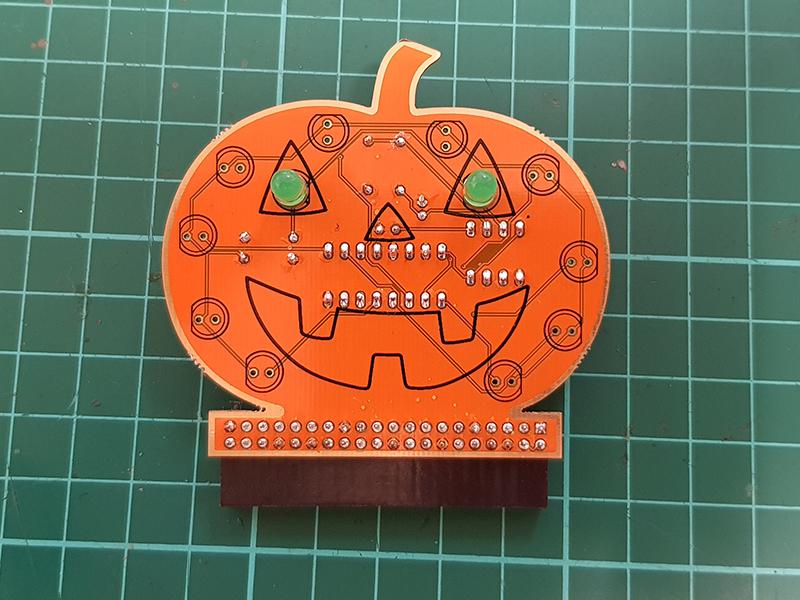

Insérez la deuxième LED verte dans l’autre position des yeux, retournez, garniture de soudure.

blankblank

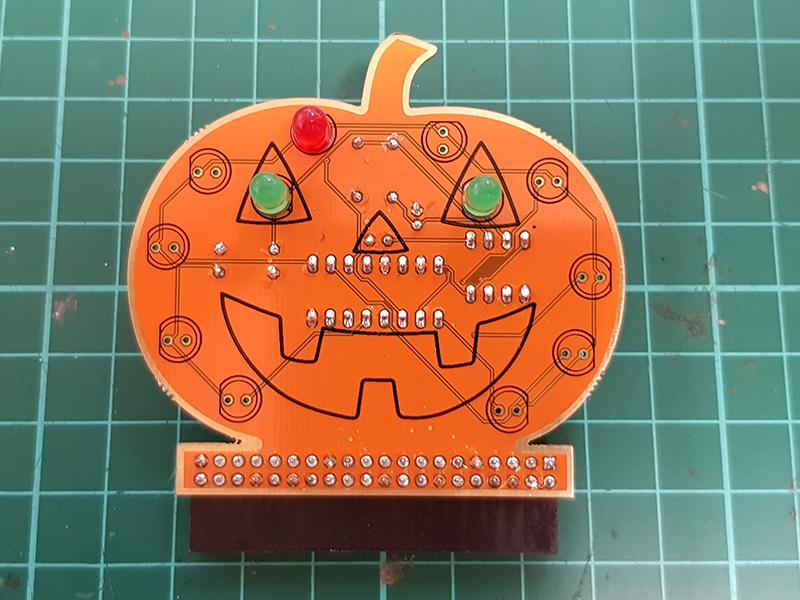

Les LED rouges restantes font le tour du bord extérieur de la citrouille.

blankblank

blankblank

blankblank

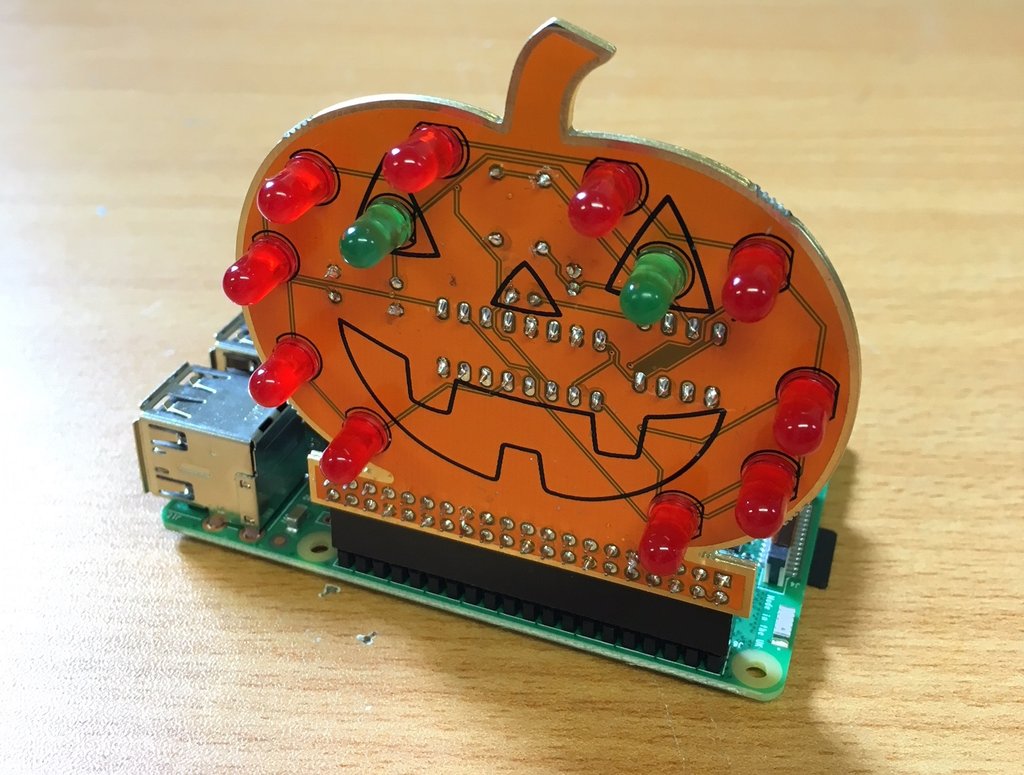

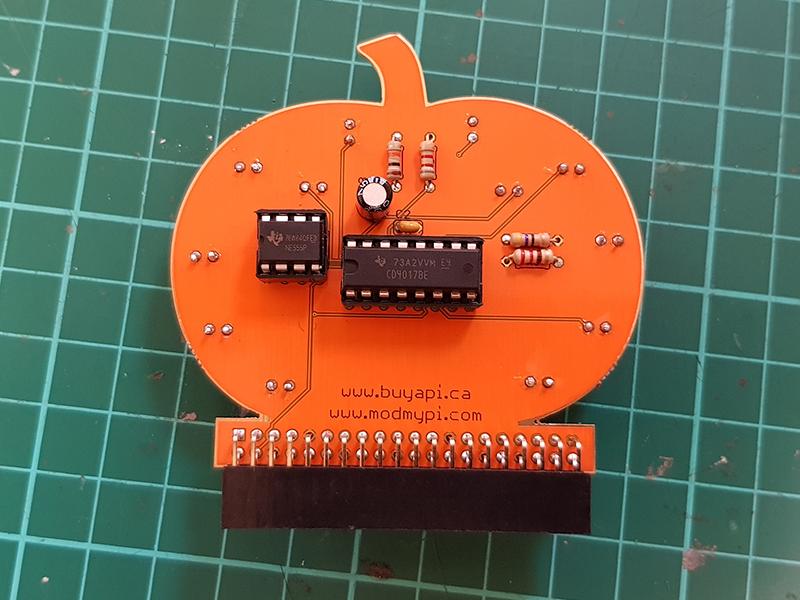

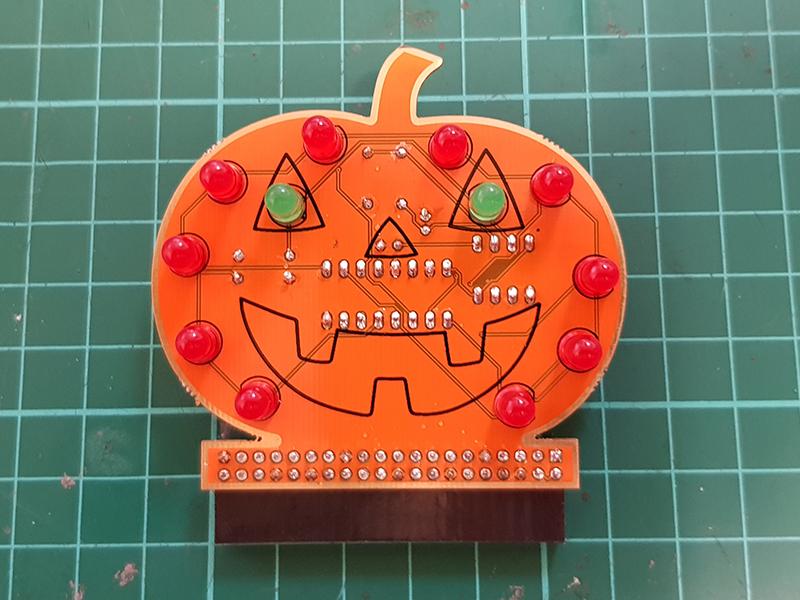

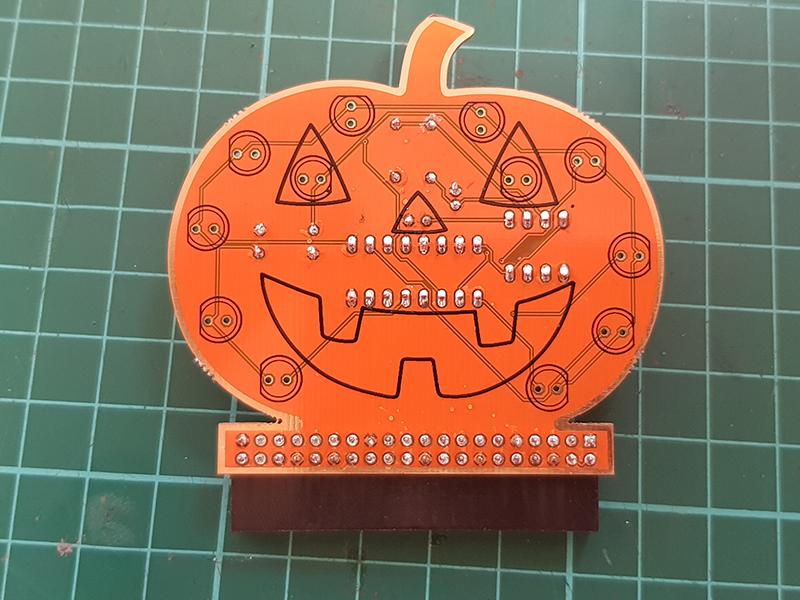

Et c’est tout! Votre citrouille est entièrement assemblée.

blankblank

Branchez-le simplement sur le GPIO de votre Pi (assurez-vous que le visage de la citrouille est à l’opposé du Pi) et regardez les LED faire leur chose!
