Instructions d’assemblage du boîtier du relais PiOT B + / 2/3

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Carte relais ModMyPi PiOT
  • 7x plaques acryliques
  • 3 x M2,5 x 25 mm F / F Stand Off
  • 3 x M2,5 x 25 mm M / F Stand Off
  • 4x M2,5 x 8 mm M / F Stand Off
  • 8x vis M2,5
  • 2x écrou M2,5
  • Oeillet à manches 4x
  • Écrou en nylon 12x M2,5
  • 4x vis en nylon M2,5

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

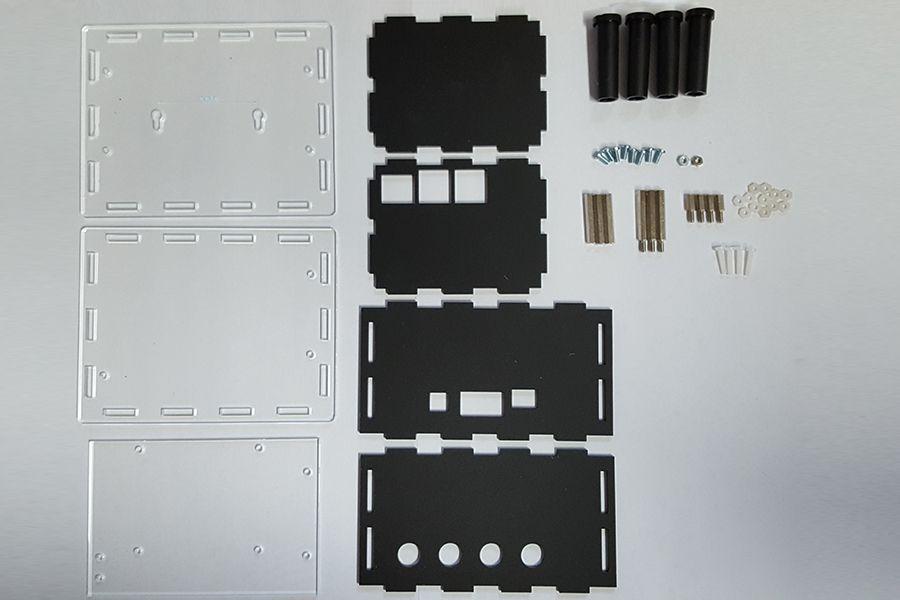

Voici les pièces du kit de valise:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

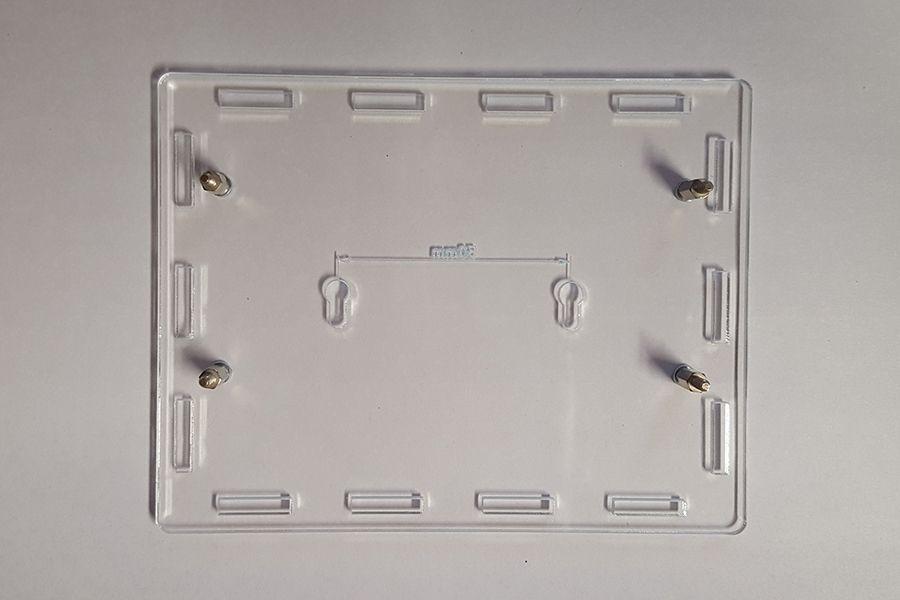

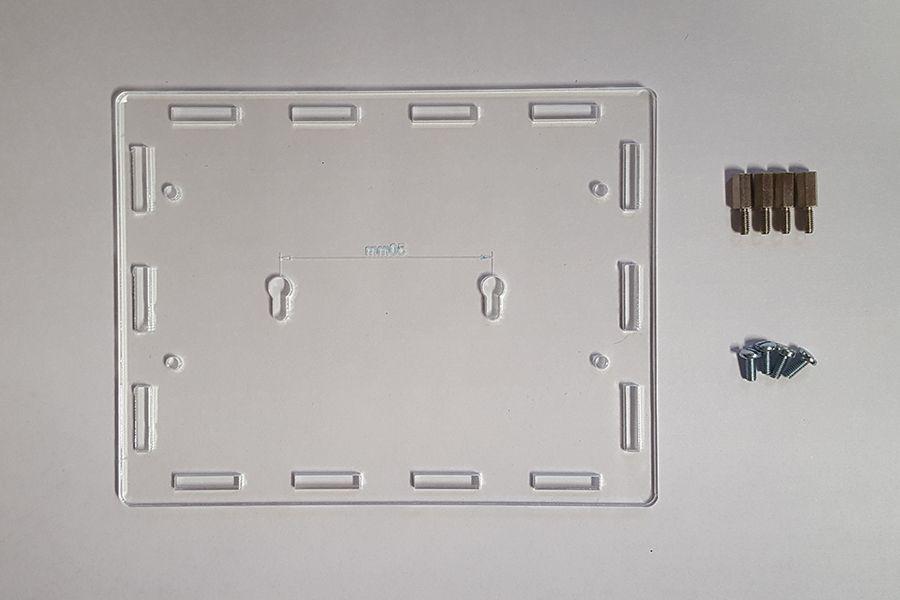

Commencez par fixer les entretoises de 8 mm à la plaque acrylique transparente inférieure à l’aide des vis M2,5.

blank

blank

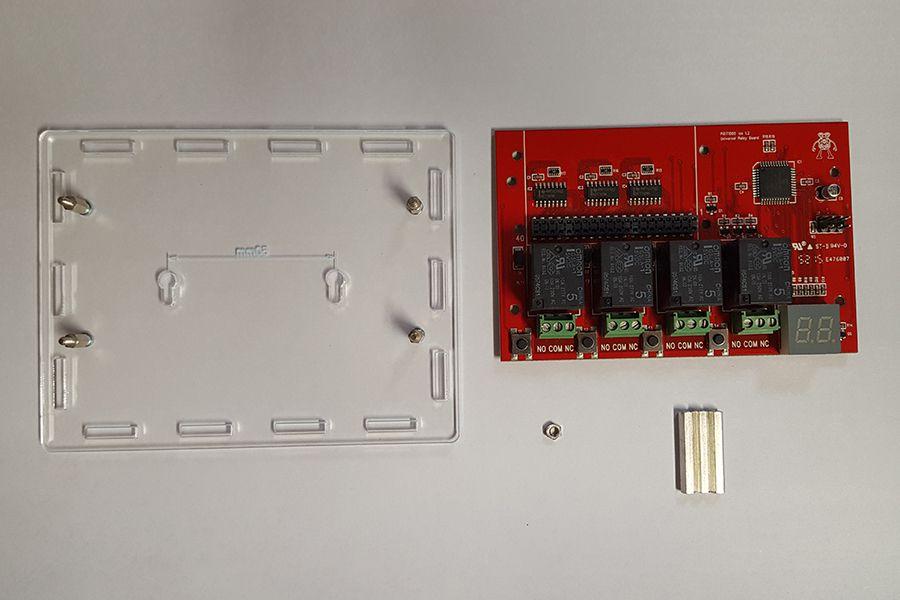

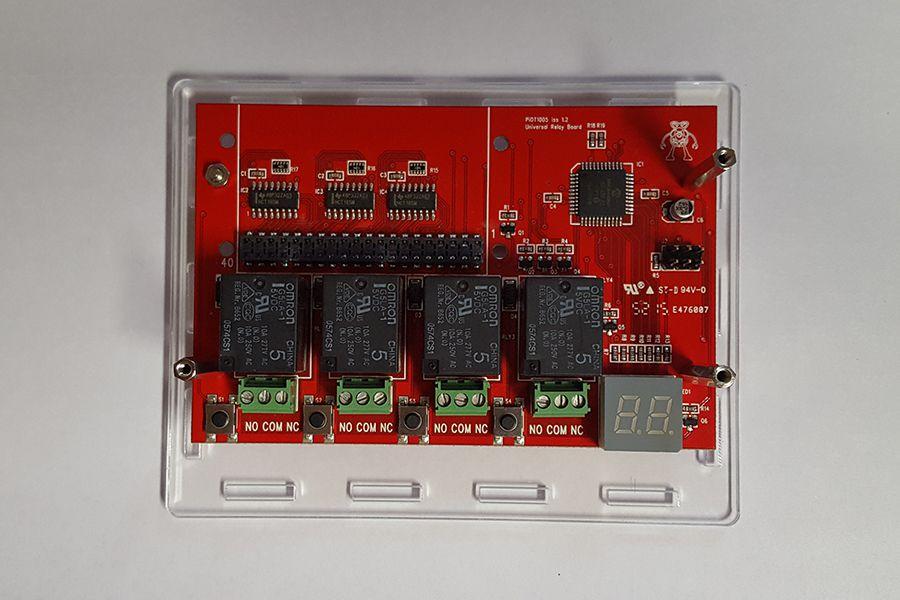

Placez la carte relais sur les entretoises de 8 mm et fixez-la à l’aide de 3 entretoises F / F de 25 mm et d’un écrou de 1 M2,5. L’écrou doit être utilisé dans le coin supérieur gauche, le plus proche de l’en-tête GPIO.

blank

blank

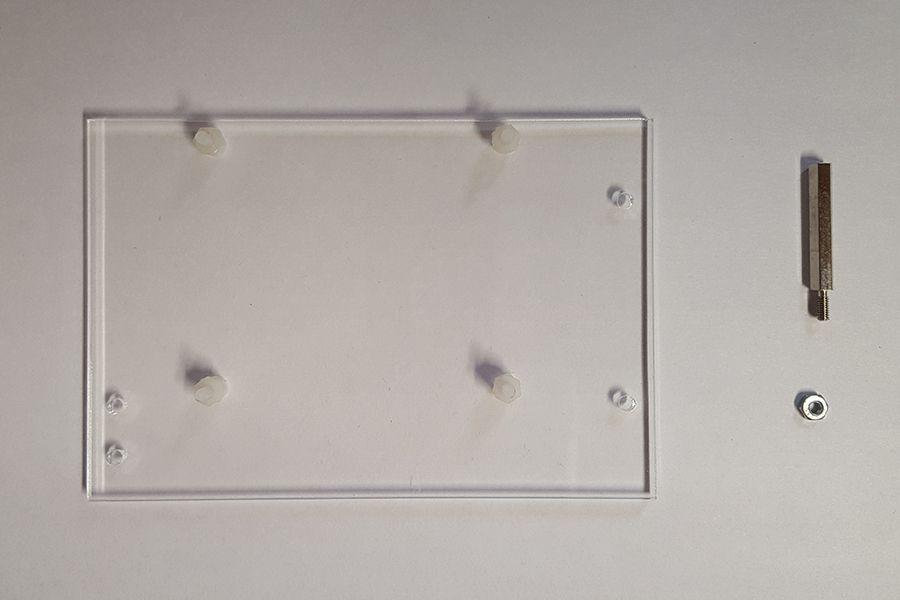

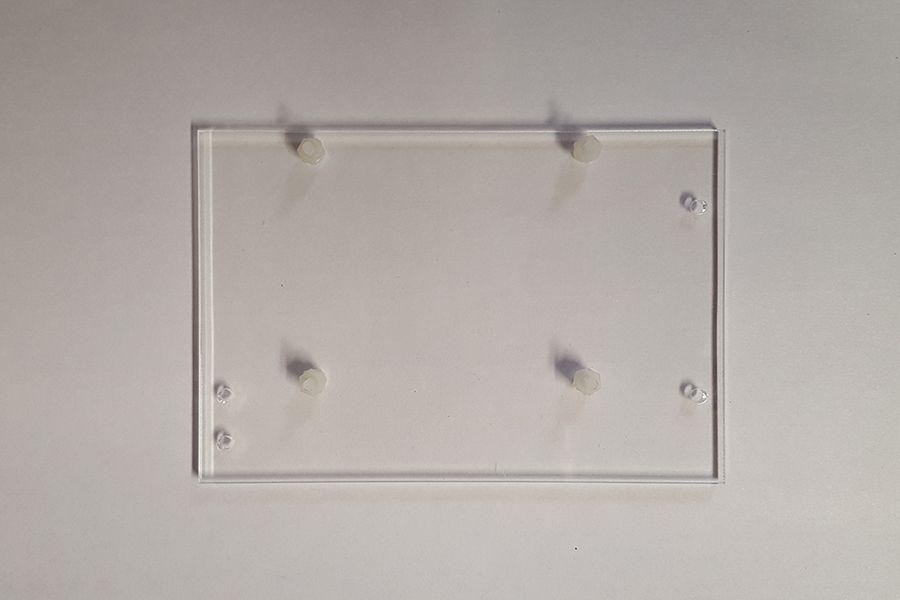

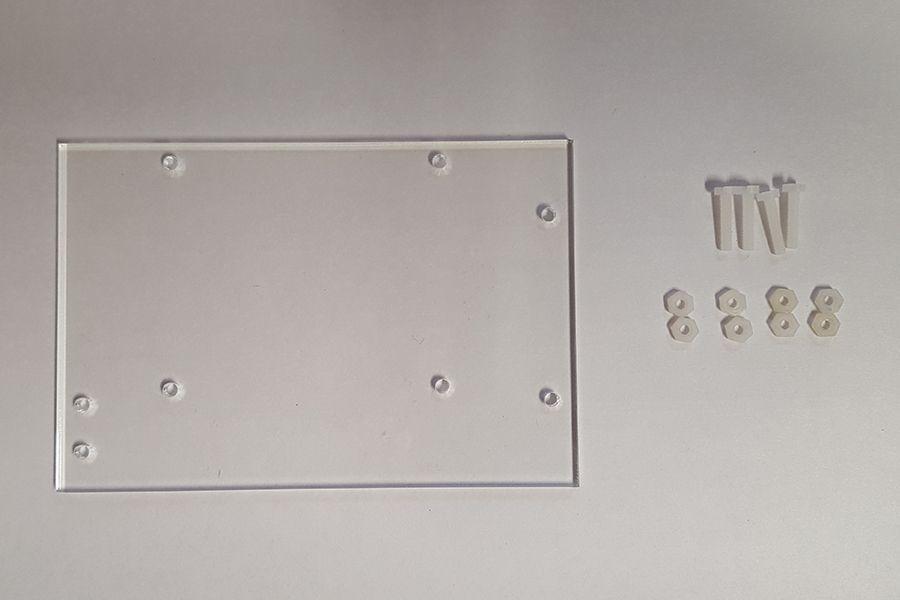

Avec la plaque acrylique transparente centrale, insérez quatre des vis en nylon dans les trous de montage Pi et fixez avec 2 écrous sur chaque vis. Les écrous agissent comme des entretoises tout en maintenant la vis en place.

blank

blank

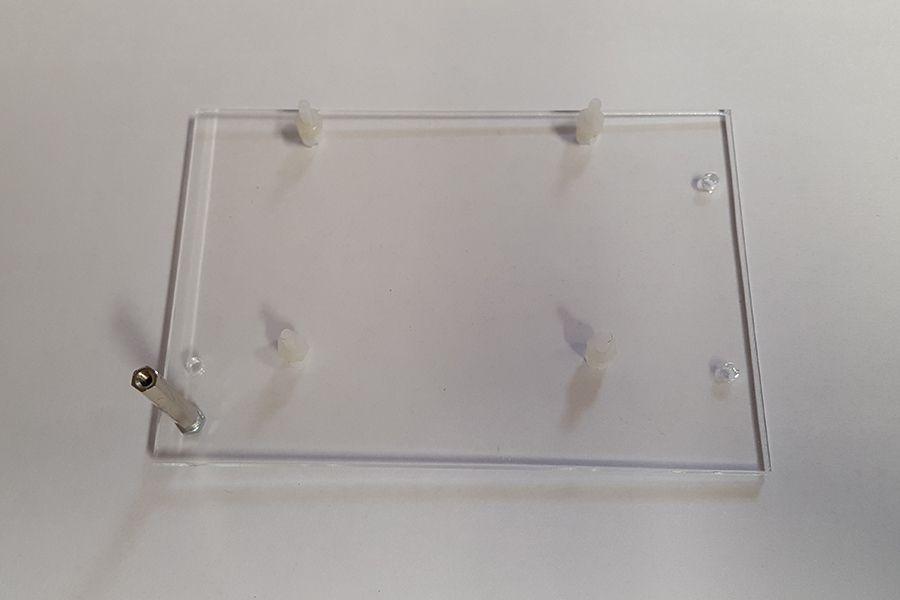

Fixez maintenant l’un des supports de 25 mm M / F au trou de montage inférieur gauche.

blank

blank

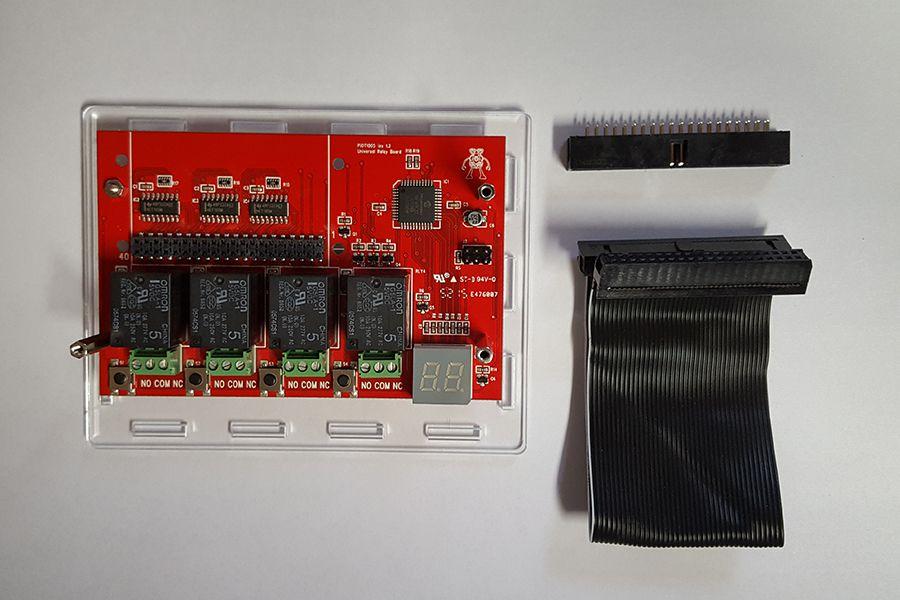

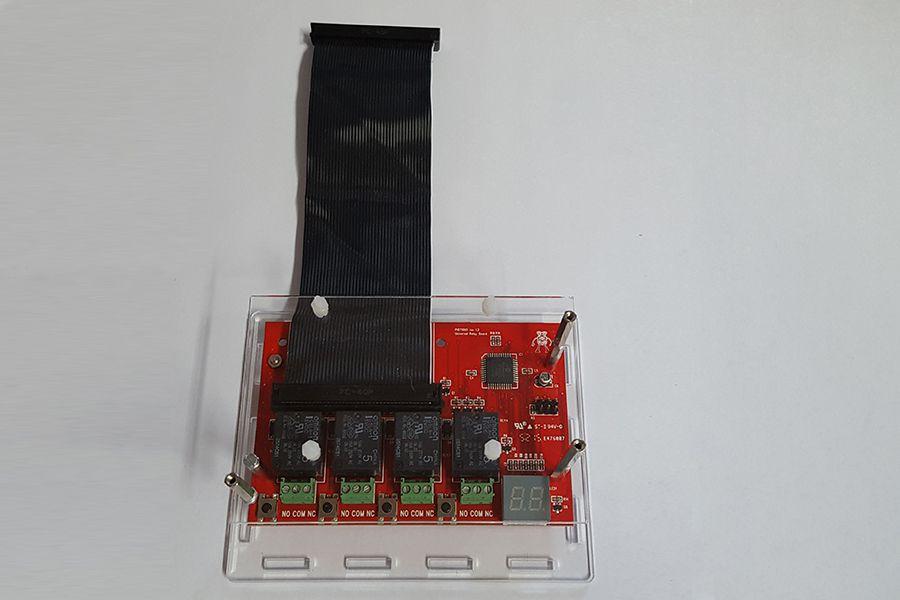

Nous devons maintenant brancher notre câble ruban à 40 broches sur la carte relais. Vous pouvez utiliser soit un en-tête de boîtier gainé gpio à 40 broches, soit juste un simple en-tête de broche à deux rangées. Insérez votre en-tête de broche ou en-tête de boîte dans la prise gpio du relais, puis branchez votre câble ruban dans l’en-tête de broche / boîte.

blank

blank

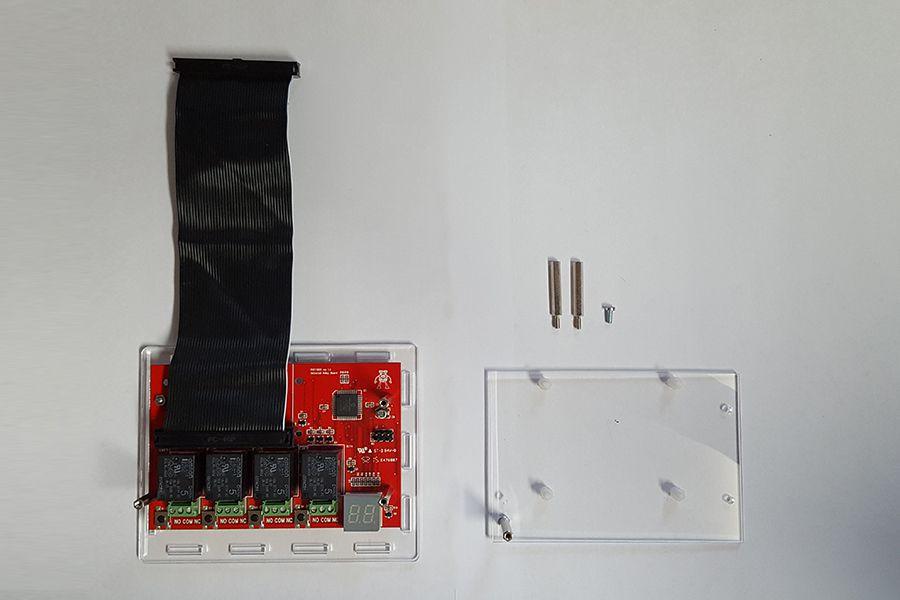

Nous devons maintenant fixer la plaque acrylique transparente centrale. Pour ce faire, placez-le au-dessus des entretoises et fixez-le à l’aide de deux entretoises M / F de 25 mm et d’une vis M2,5. La vis doit être utilisée sur le support inférieur gauche.

blank

blank

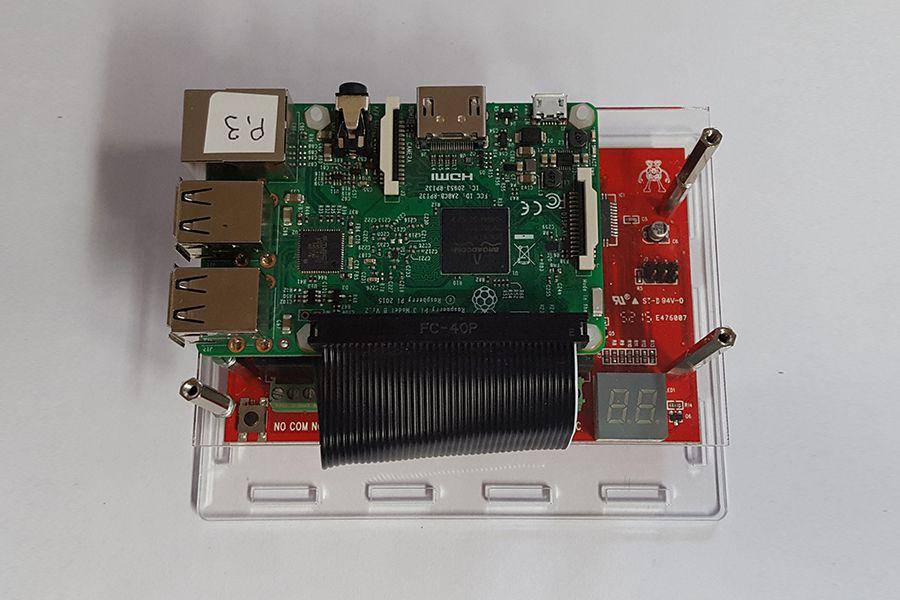

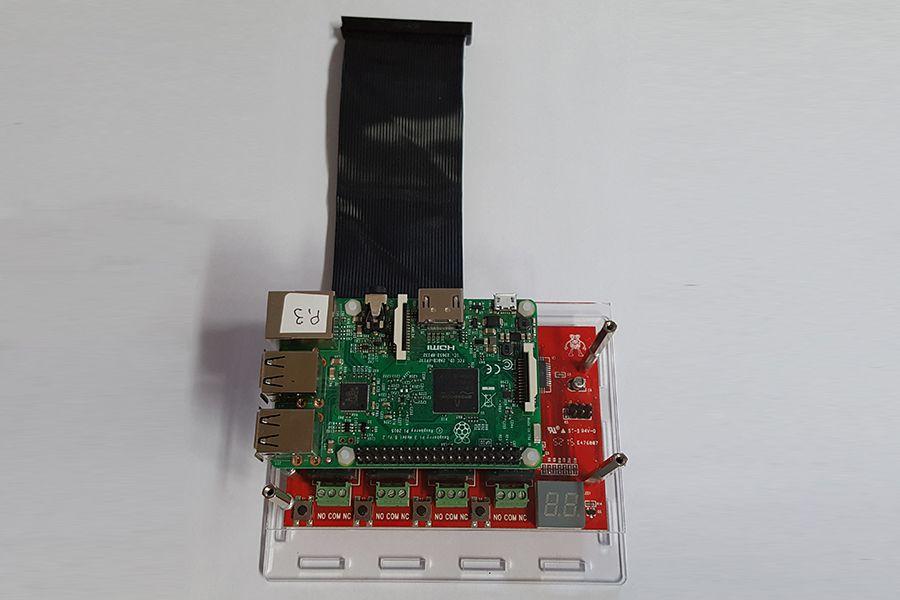

Fixez maintenant le Pi. Placez le Pi sur les vis en nylon fixées à la plaque centrale et fixez-les à l’aide des écrous en nylon.

blank

Fixez le câble ruban au Pi.

blank

blank

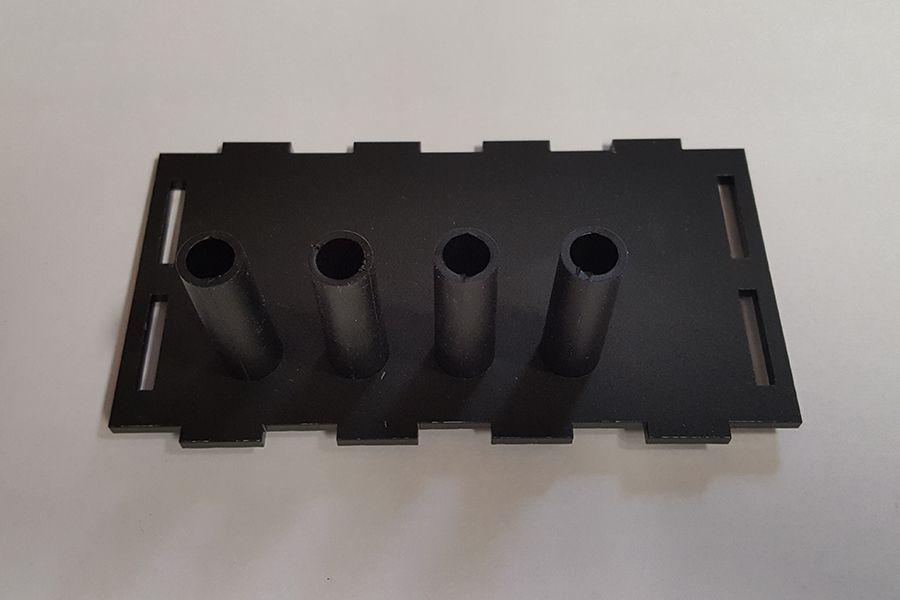

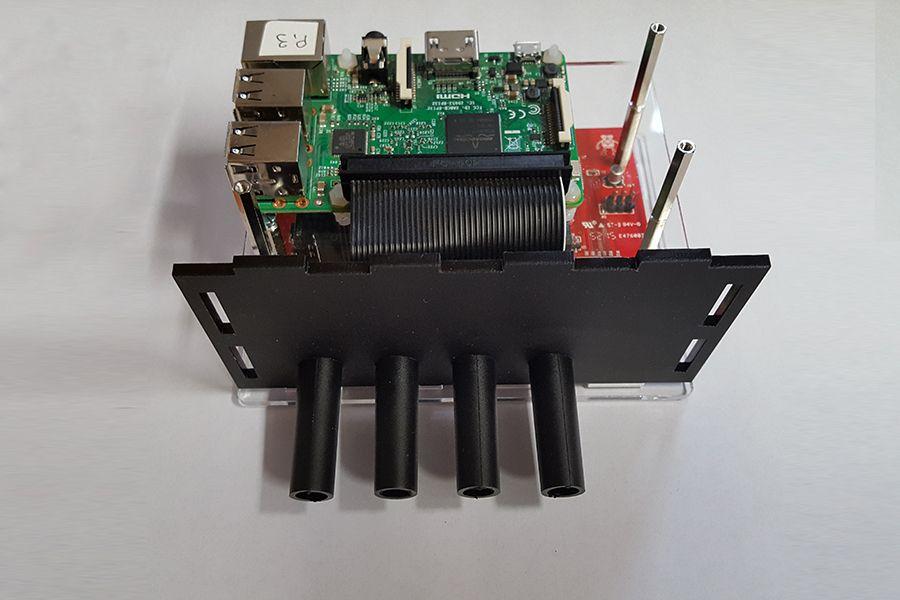

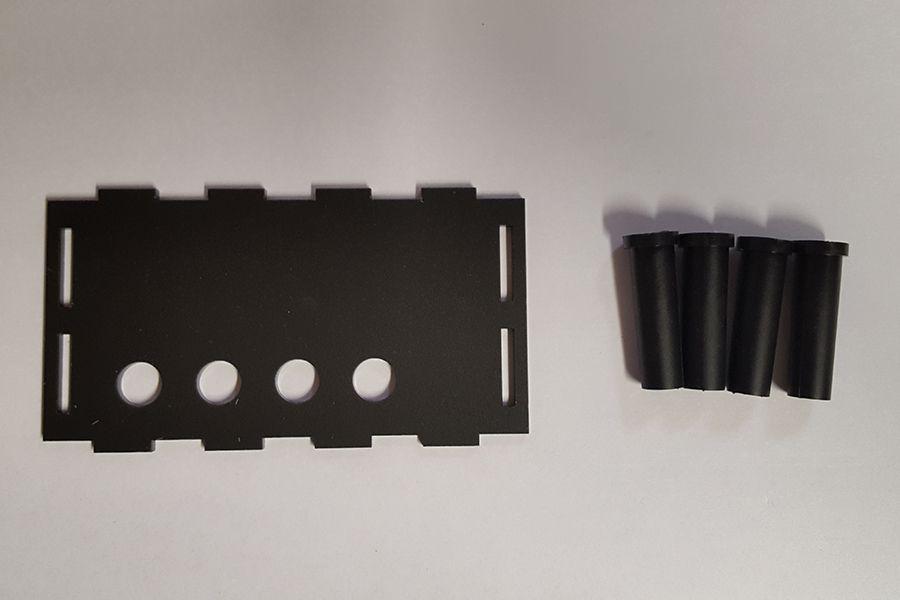

Maintenant, nous devons insérer les gromets gainés dans la plaque latérale du relais. Vérifiez l’orientation de la plaque, comparez avec l’image et faites glisser les gromets par derrière.

blank

blank

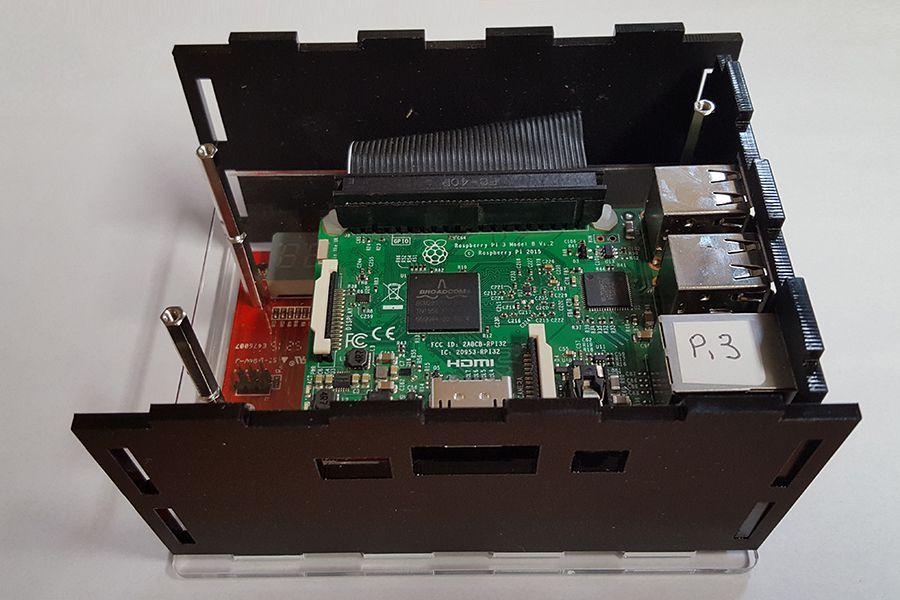

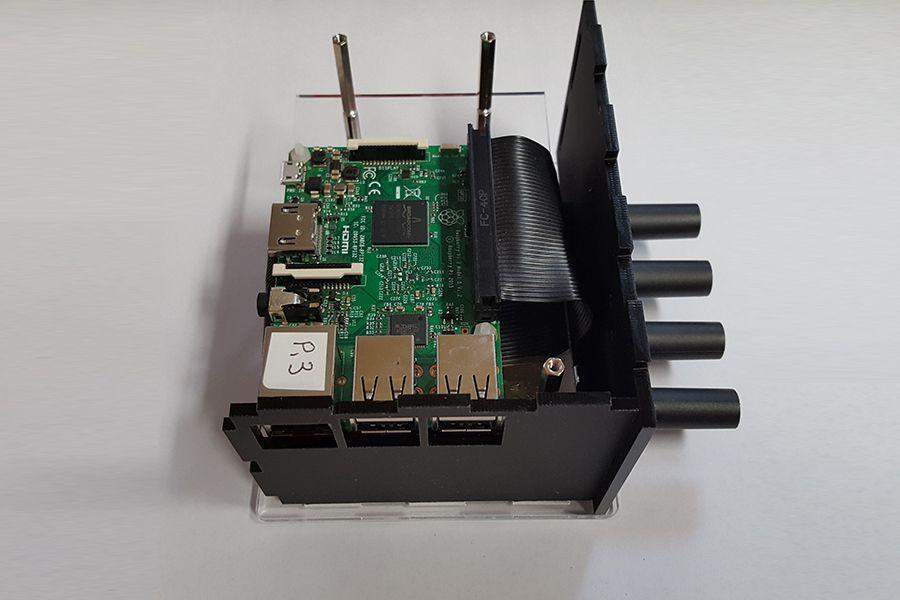

Maintenant, nous devons insérer chacune des plaques latérales, une par une.

blank

blank

blank

blank

blank

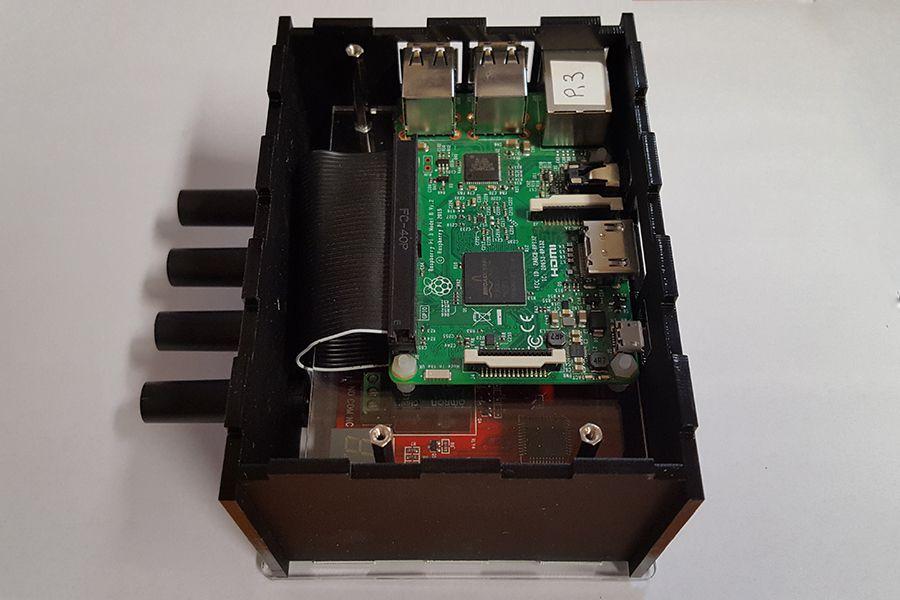

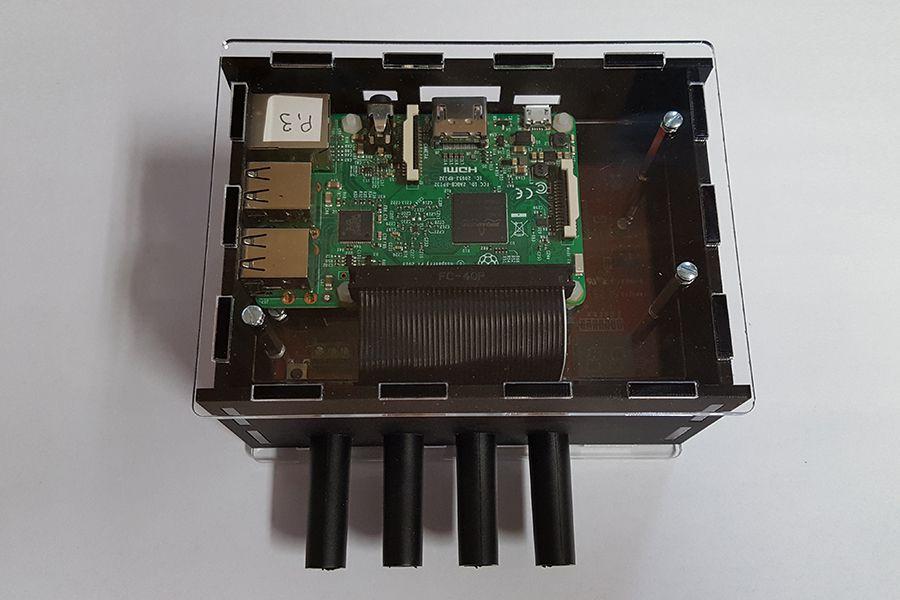

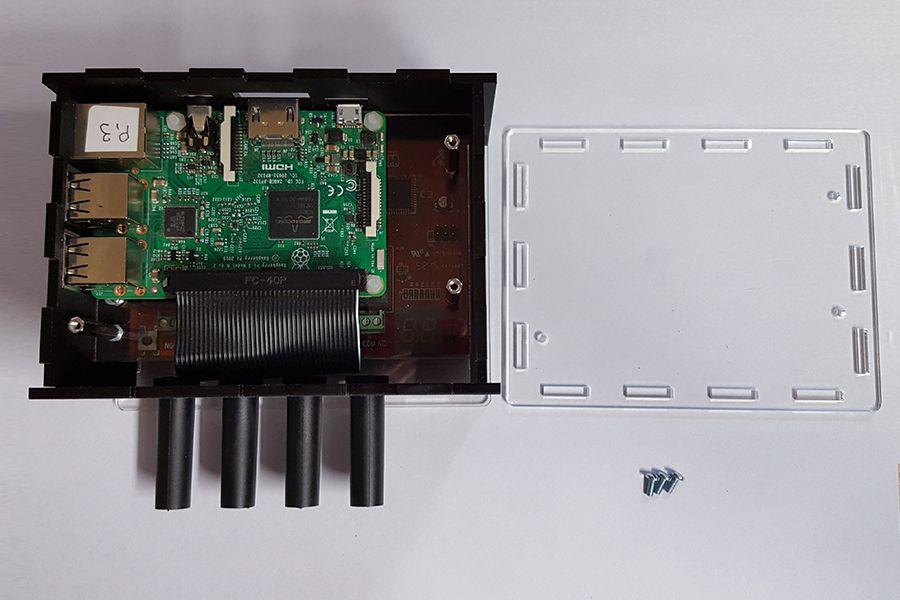

Enfin, fixez la plaque acrylique transparente supérieure et fixez-la avec les vis restantes.

blank
