Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant le montage.
Nomenclature
- Raspberry Pi Zero
- 6x pièces acryliques rouges
- 8 entretoises M2,5 x 4 mm M / F
- 4x M2,5 x 16 mm F / F entretoises
- 8 vis M2,5
REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

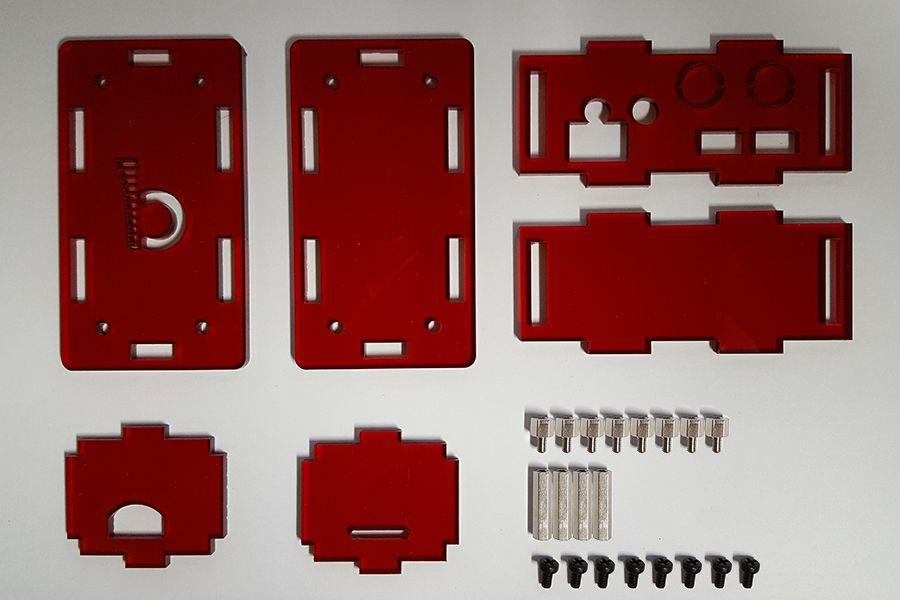

Voici les pièces du kit de valise:
Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

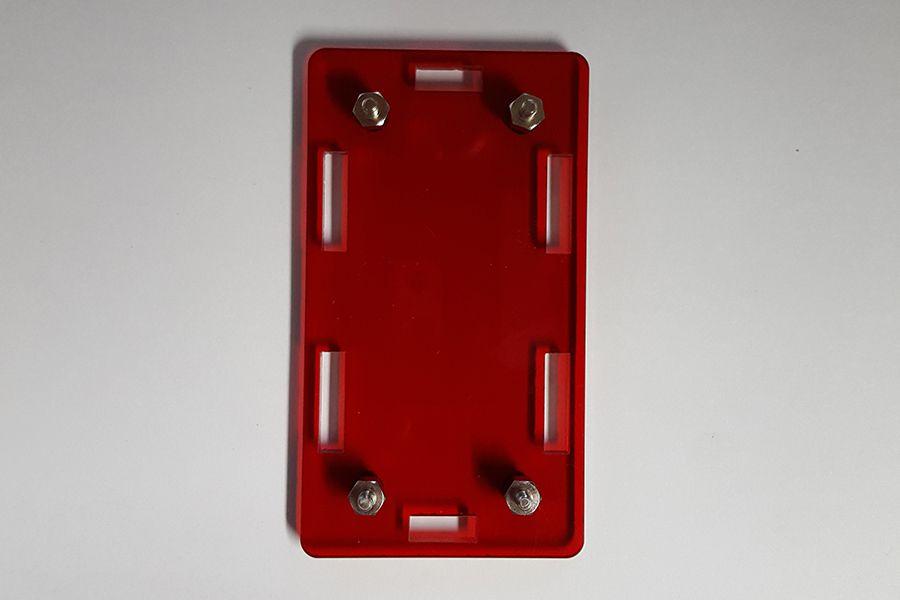

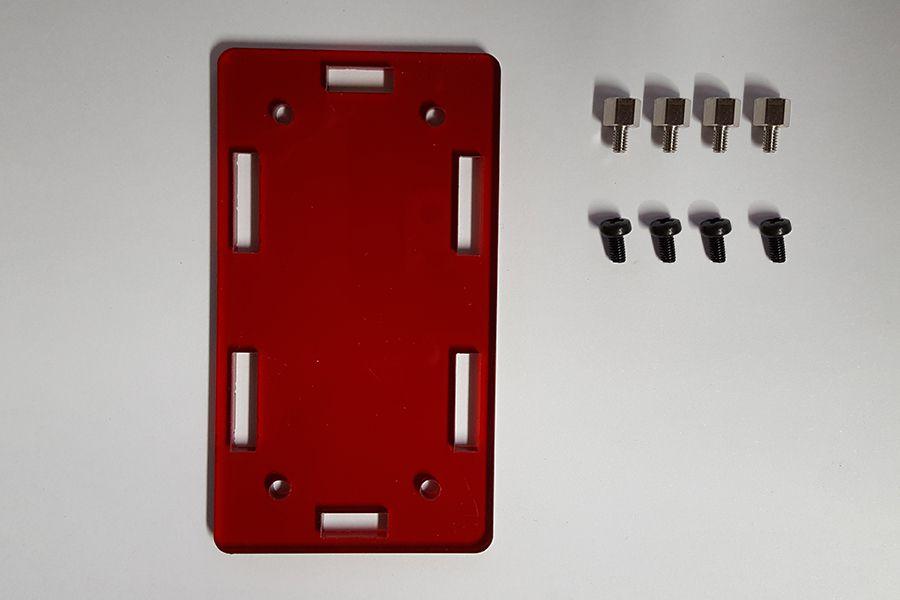

Commencez par fixer les quatre entretoises M2,5 x 4 mm à la plaque inférieure avec quatre des vis M2,5.

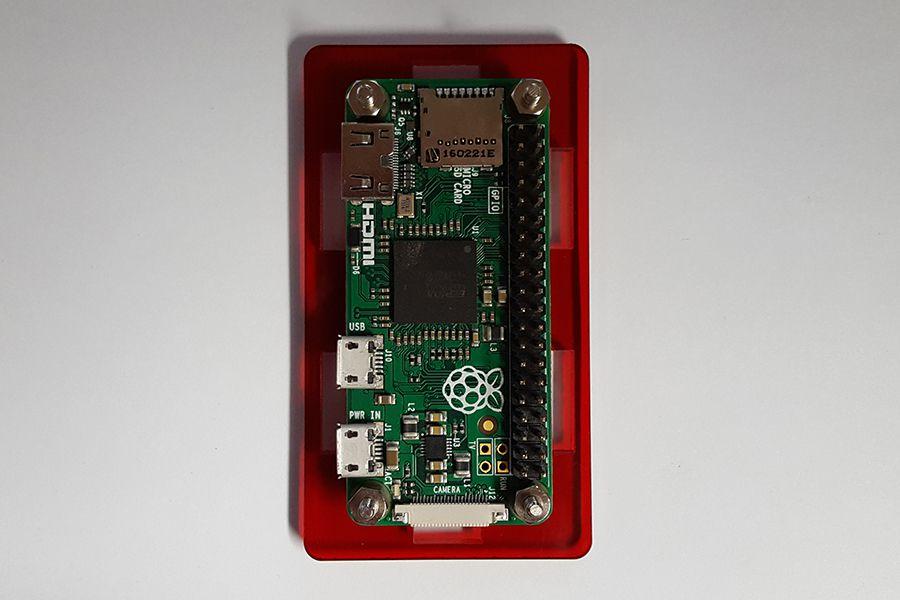

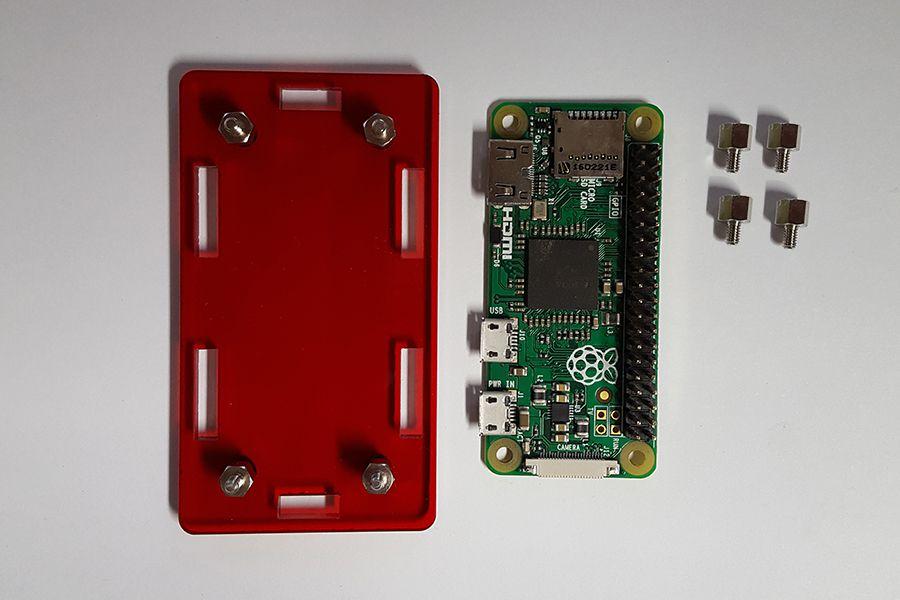

Placez le Pi au-dessus des entretoises de 8 mm et fixez-le avec quatre entretoises M2,5 x 4 mm.

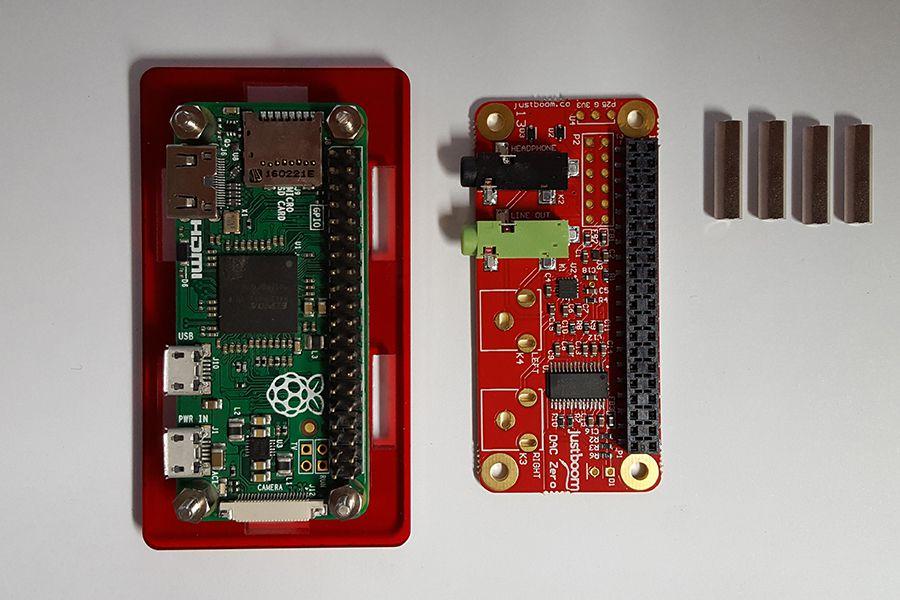

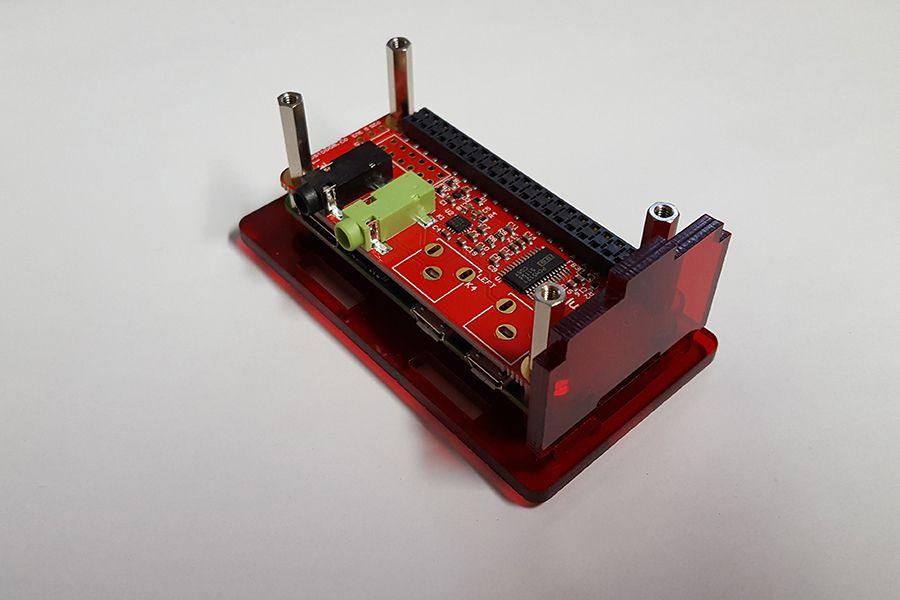

Branchez le JustBoom pHAT dans les broches GPIO du Pi et fixez-le à l’aide des entretoises M2.5 16 mm F / F.

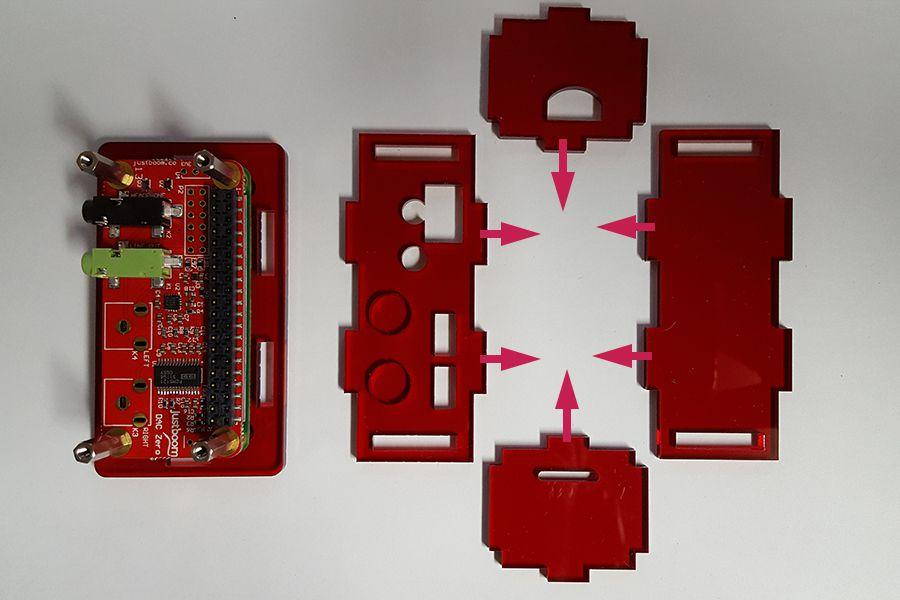

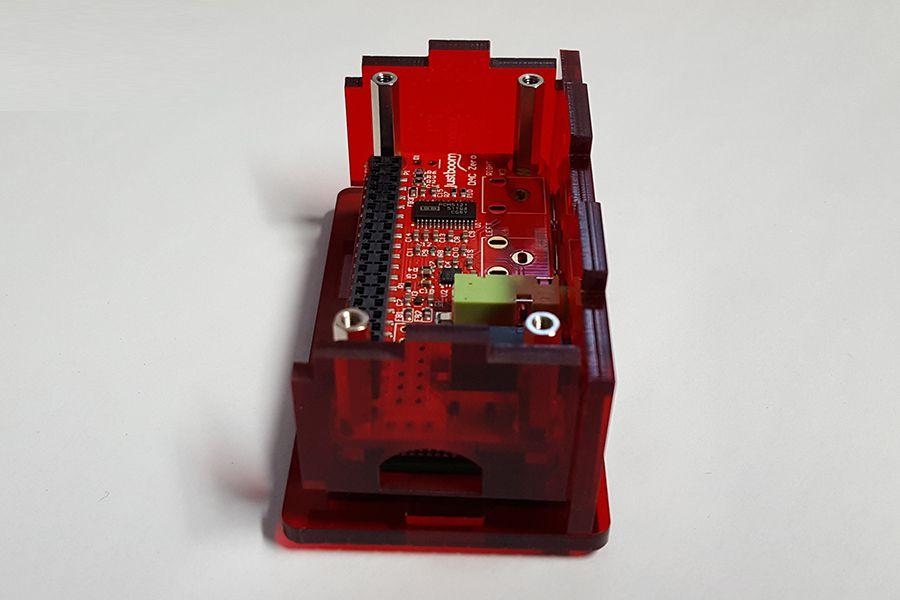

Ensuite, nous devons ajouter les parois latérales du boîtier. En regardant l’image ci-dessus, vous pouvez voir les flèches indiquant quels pépins doivent être placés dans la plaque inférieure.
Commencez avec la plaque de câble de la caméra. Vous pourriez trouver plus facile de desserrer les vis sur la face inférieure de la plaque inférieure.
Ensuite, la plaque d’alimentation / HDMI
Maintenant, la plaque de la carte SD
Et enfin la plaque GPIO

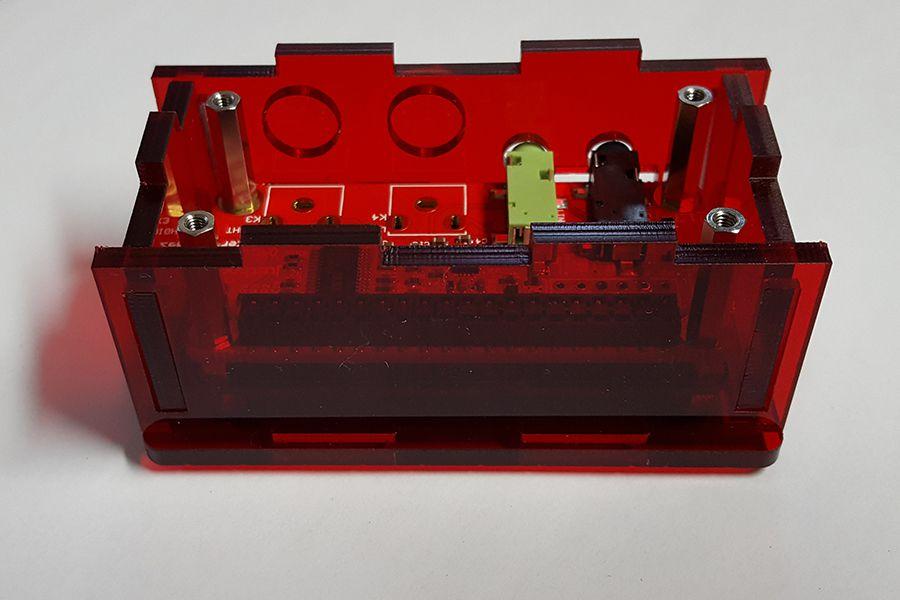

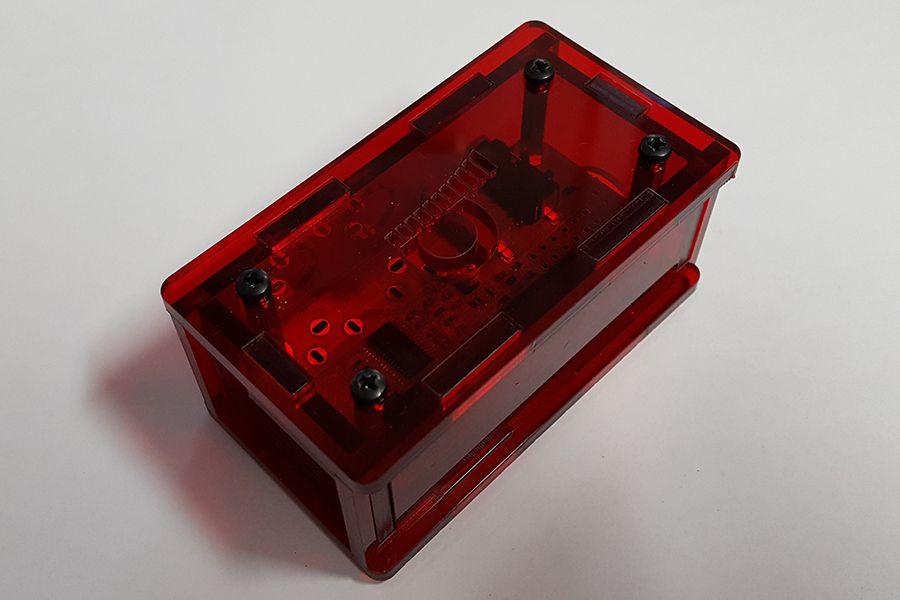

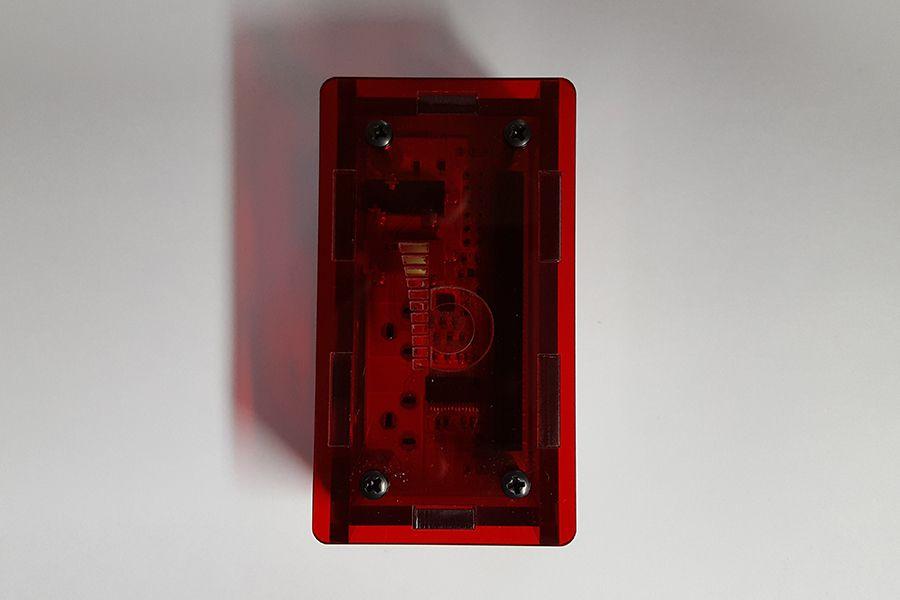

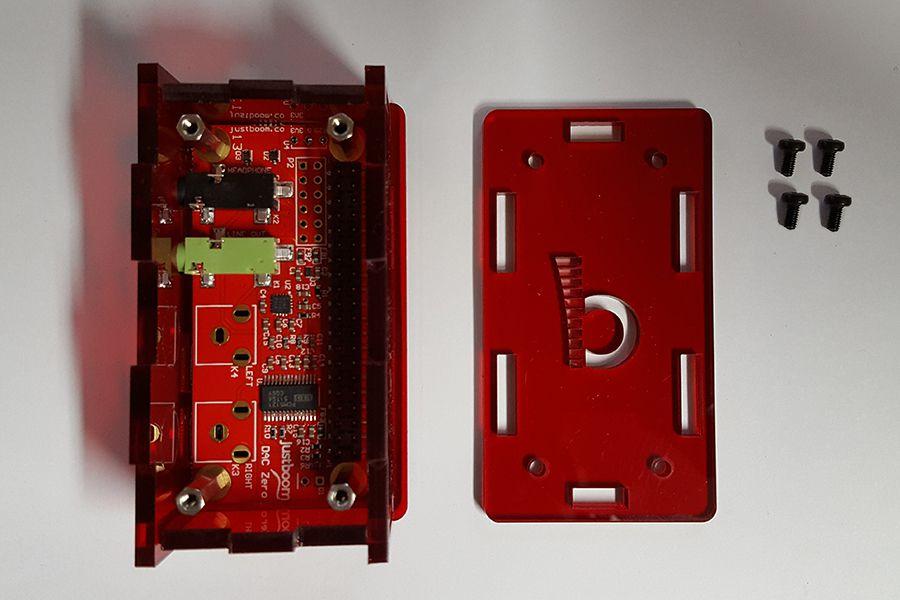

Il ne reste plus qu’à mettre la plaque supérieure et à la fixer avec les quatre vis restantes.
