Instructions d’assemblage de l’étui JustBOOM HAT

Instructions dassemblage de letui JustBOOM HAT.jpgv1561726932
Instructions dassemblage de letui JustBOOM HAT.jpgv1561726932

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant le montage.

Nomenclature

  • Raspberry Pi B + / 2/3
  • 6x pièces acryliques rouges
  • 4x M2,5 x 18 mm M / F entretoises
  • 4x M2,5 x 8 mm M / F entretoises
  • 4x M2,5 x 11 mm F / F entretoises
  • 8 vis M2,5

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

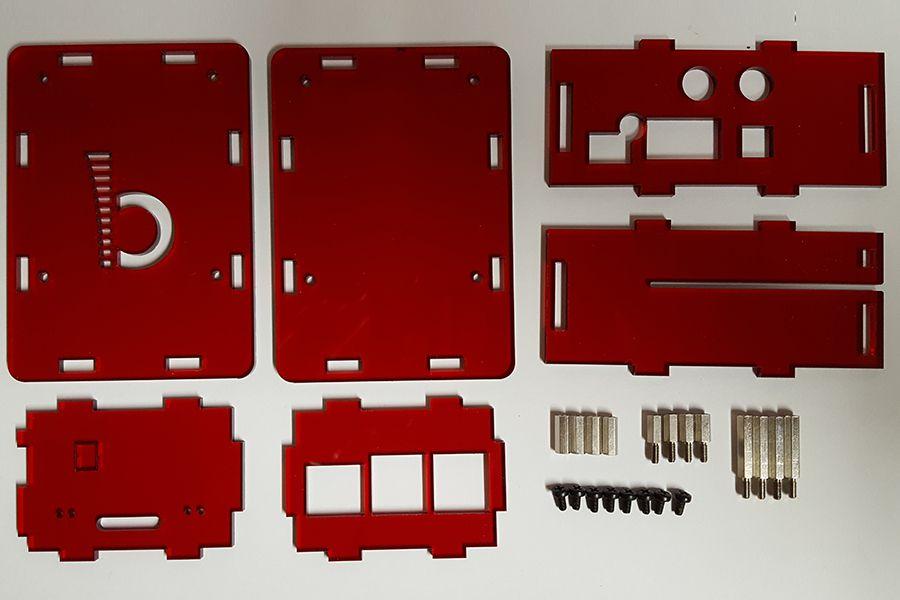

Voici les pièces du kit de valise:

Instructions dassemblage de letui JustBOOM HAT

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

1592640008 881 Instructions dassemblage de letui JustBOOM HAT

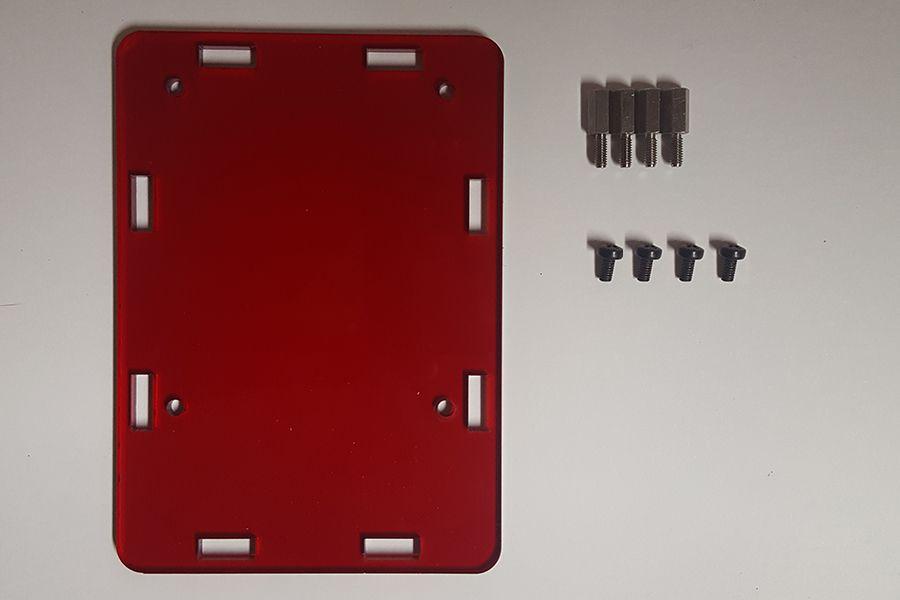

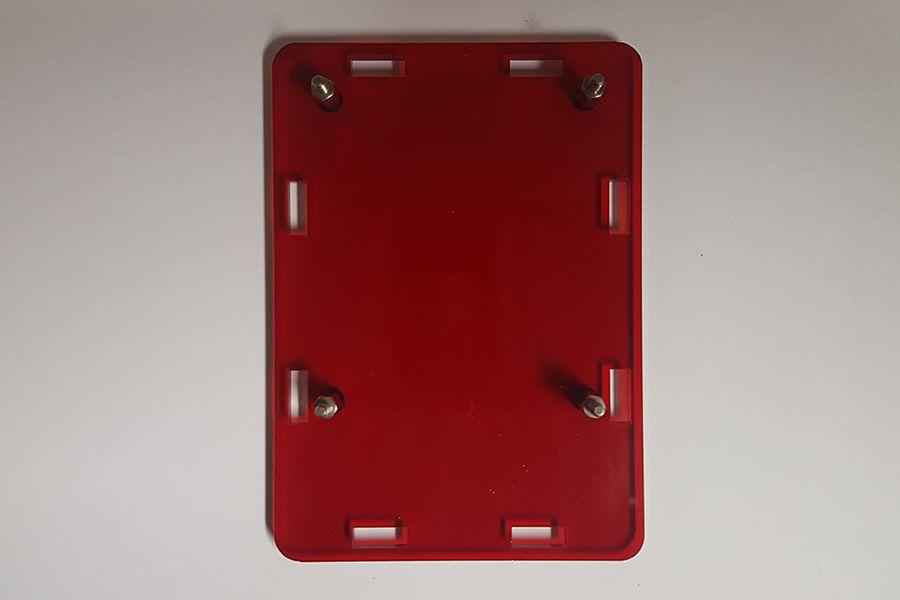

Commencez par fixer les quatre entretoises M2,5 x 8 mm à la plaque inférieure avec quatre des vis M2,5.

1592640009 245 Instructions dassemblage de letui JustBOOM HAT

1592640009 331 Instructions dassemblage de letui JustBOOM HAT

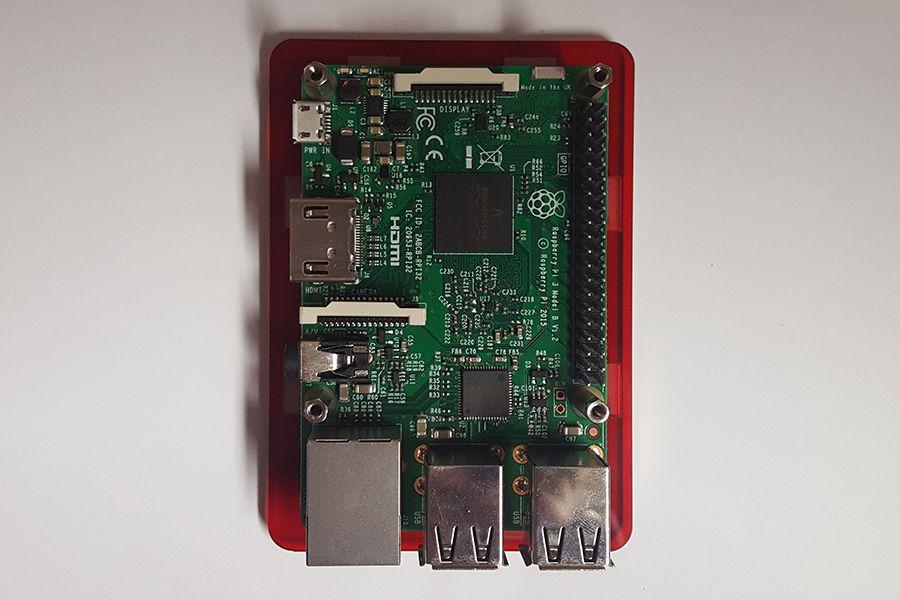

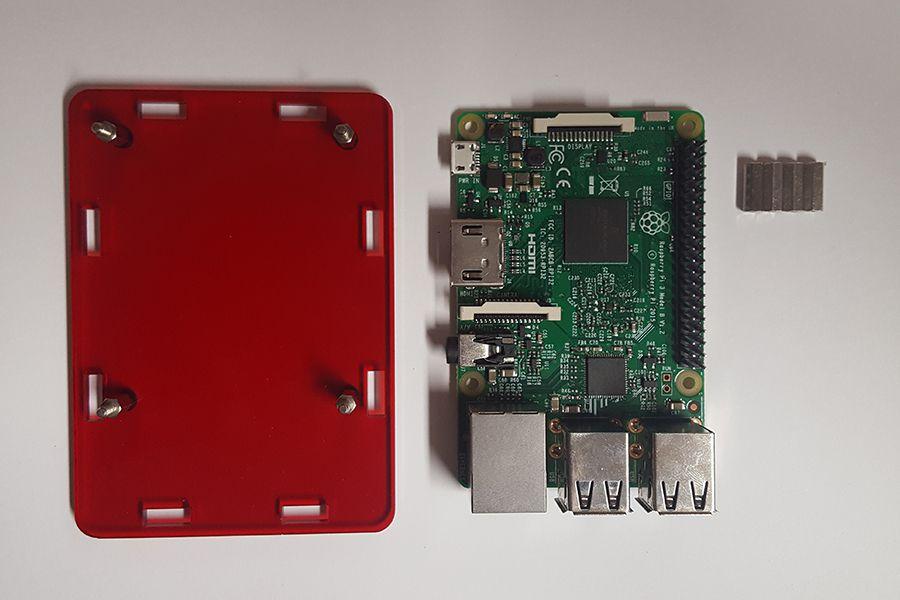

Placez le Pi au-dessus des entretoises de 8 mm et fixez-le avec les quatre entretoises de 11 mm F / F.

1592640009 60 Instructions dassemblage de letui JustBOOM HAT

1592640010 415 Instructions dassemblage de letui JustBOOM HAT

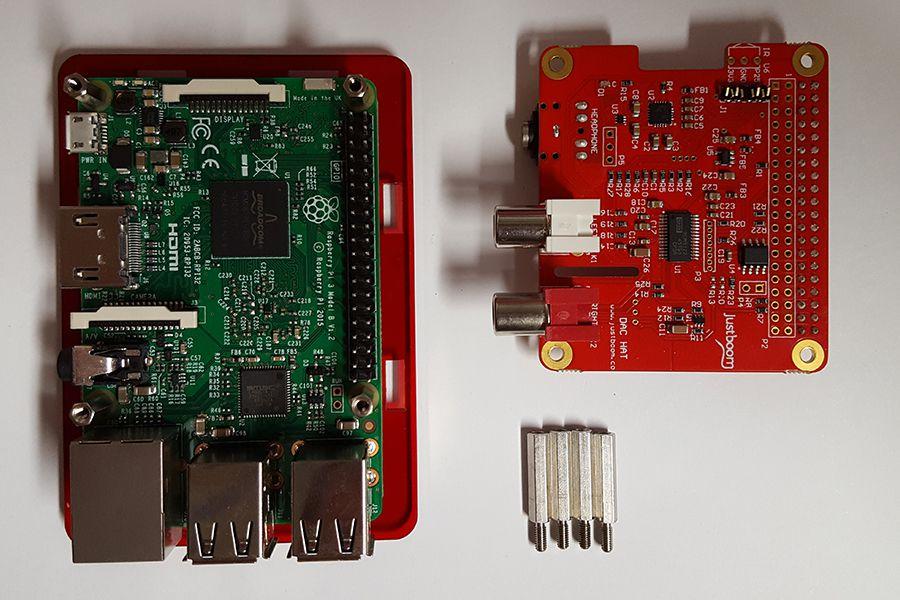

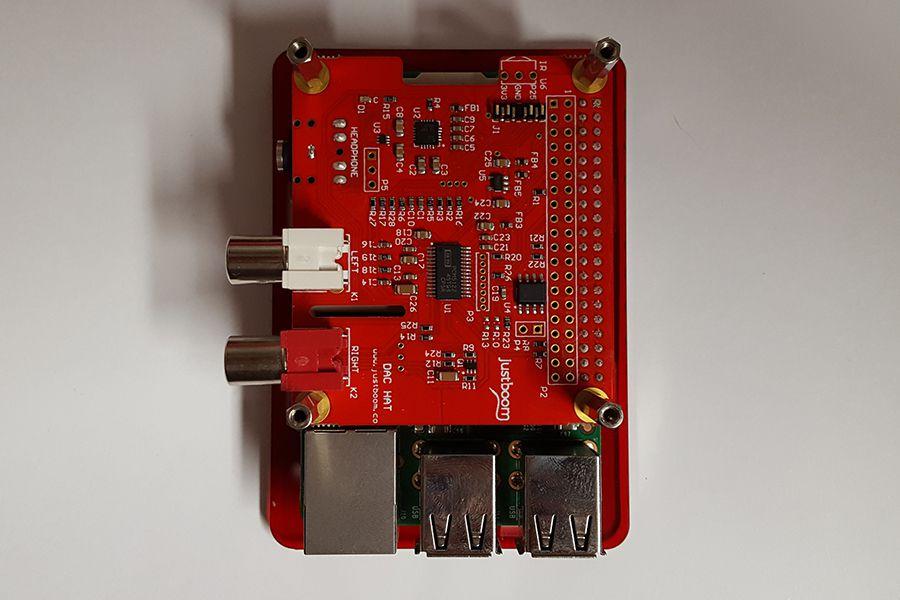

Branchez le JustBoom HAT sur les broches GPIO du Pi et fixez-le à l’aide des entretoises 18 mm M / F.

1592640010 546 Instructions dassemblage de letui JustBOOM HAT

1592640011 928 Instructions dassemblage de letui JustBOOM HAT

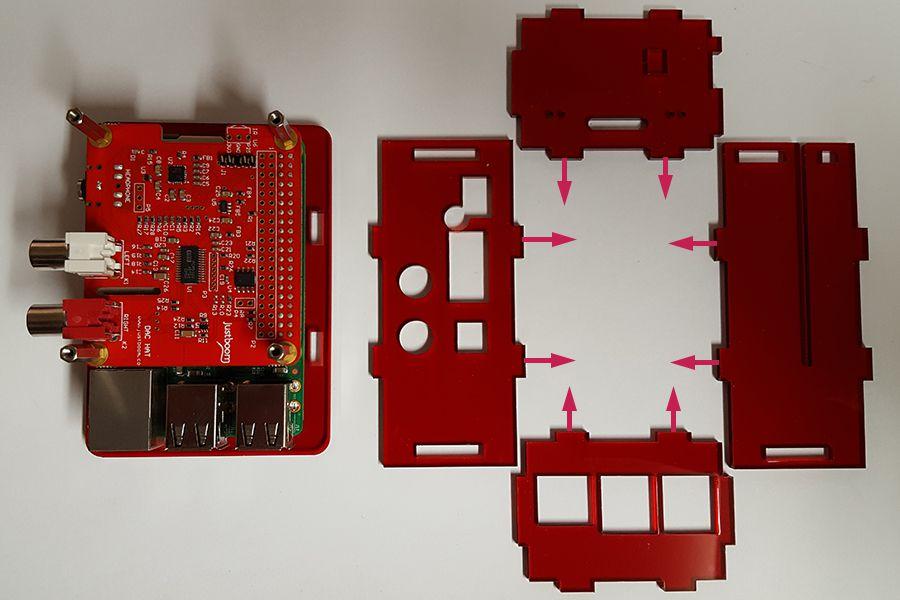

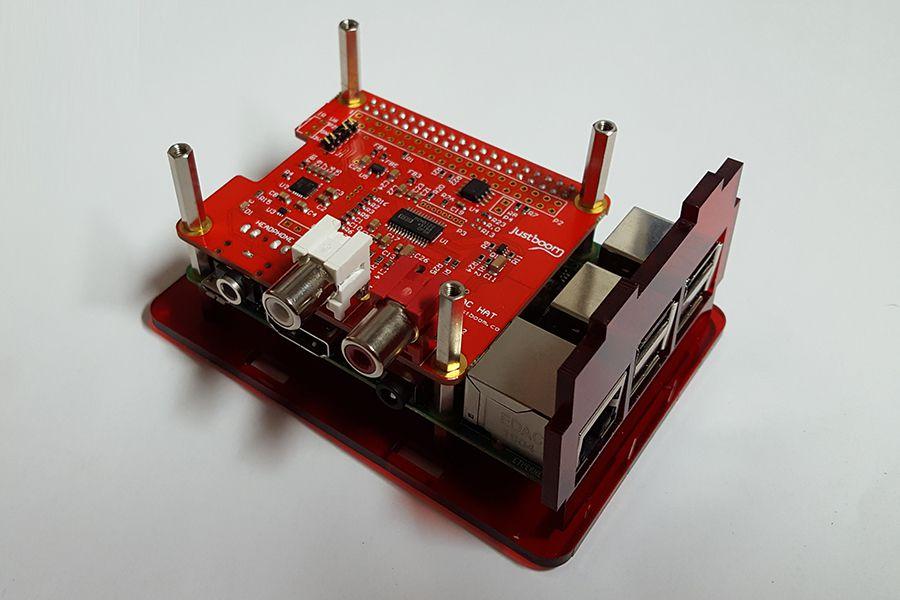

Ensuite, nous devons ajouter les parois latérales du boîtier. En regardant l’image ci-dessus, vous pouvez voir les flèches indiquant quels pépins doivent être placés dans la plaque inférieure.

Commencez avec la plaque Ethernet / USB. Vous pourriez trouver plus facile de desserrer les vis sur la face inférieure de la plaque inférieure.

1592640011 727 Instructions dassemblage de letui JustBOOM HAT9

Ensuite, la plaque d’alimentation / HDMI

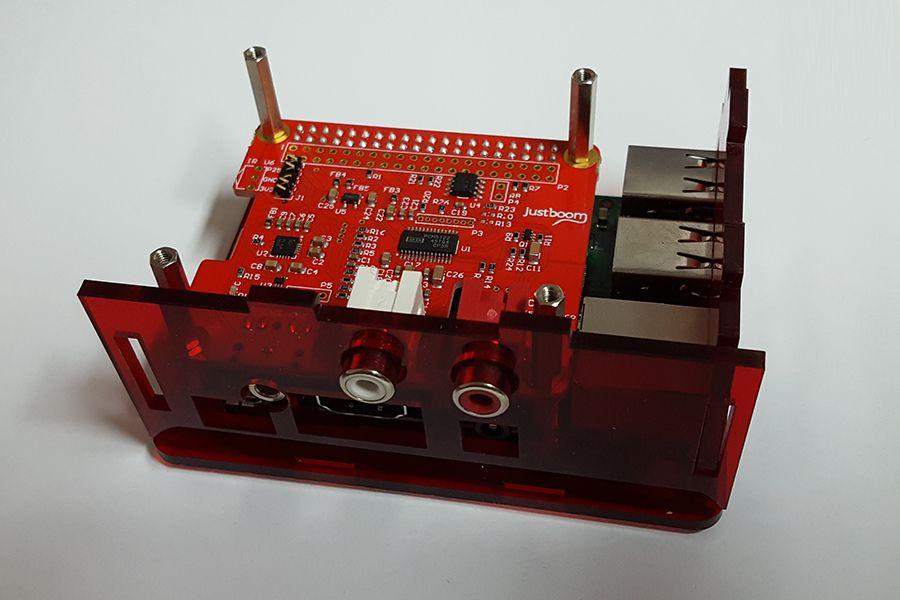

1592640012 379 Instructions dassemblage de letui JustBOOM HAT

Maintenant, la plaque de la carte SD

1592640012 346 Instructions dassemblage de letui JustBOOM HAT

Et enfin la plaque GPIO

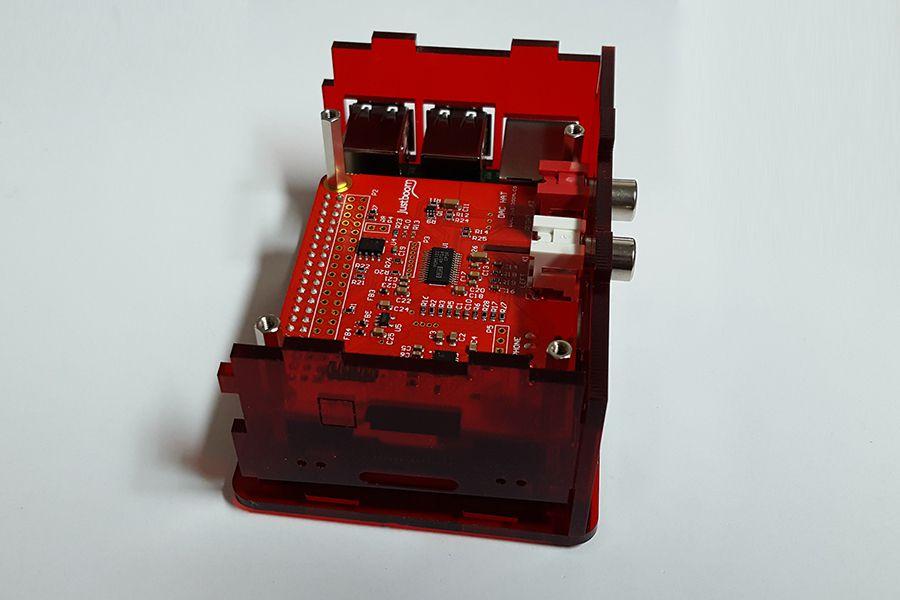

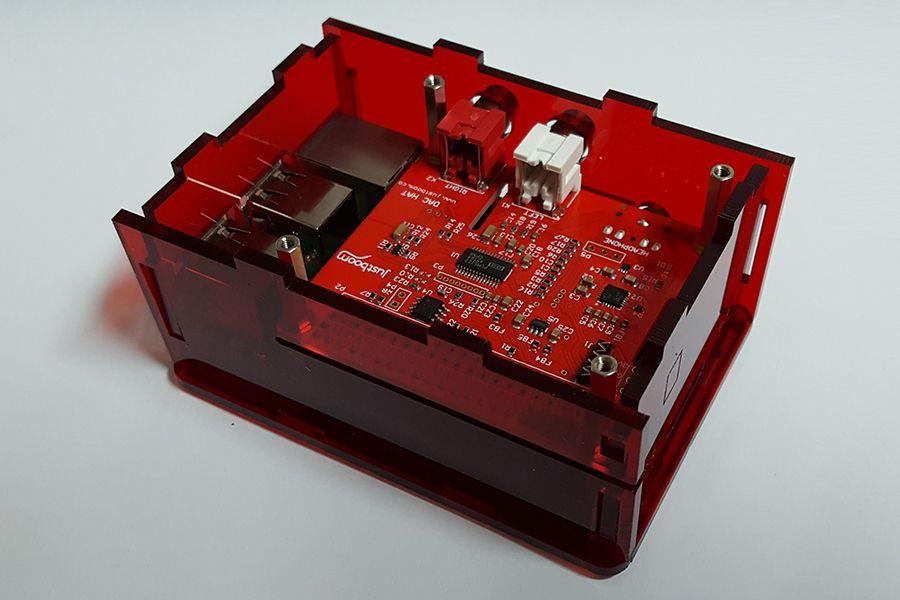

1592640012 434 Instructions dassemblage de letui JustBOOM HAT

1592640013 533 Instructions dassemblage de letui JustBOOM HAT

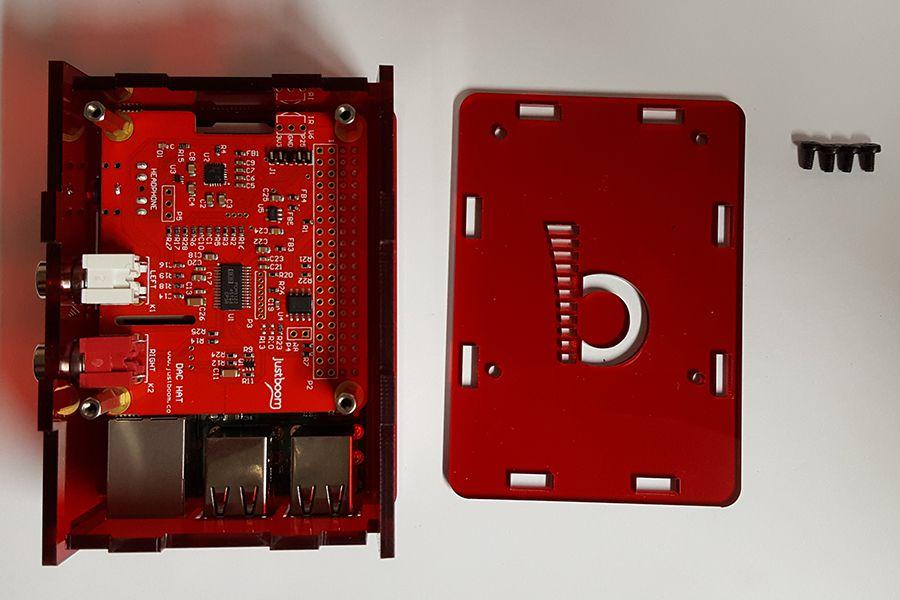

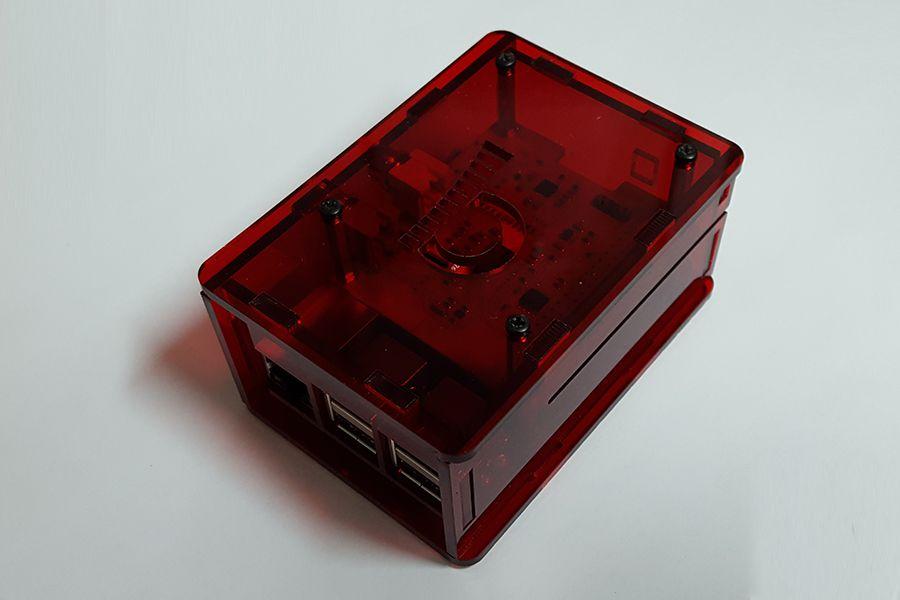

Il ne reste plus qu’à mettre la plaque supérieure et à la fixer avec les quatre vis restantes.
