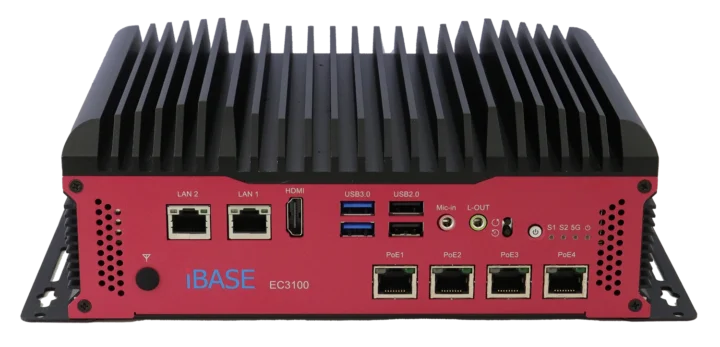

L’IBase EC3100 est un ordinateur AI de bord sans ventilateur alimenté par Nvidia Jetson Orin NX ou Orin Nano module avec jusqu’à six ports GBE, dont quatre avec POE pour les caméras, une large plage de température de 9V à 36 V et une plage de température de -20 ° C à 70 ° C pour les environnements industriels.
L’EC3100 est équipé d’un choix de modules du Jetson Orin Nano 4 Go jusqu’au Jetson Orin NX 16 Go, offrant un maximum de 157 sommets de performance AI. Le système embarqué comprend également une sortie vidéo HDMI 2.1, des entrées audio et des prises de sortie, une connectivité cellulaire WiFi et / ou 4G LTE / 5G, des connecteurs RS232 et BUS DB9 BUS et plusieurs entrées et sorties numériques.
Spécifications EC3100:
- Système sur module (l’un ou l’autre)
- EC3100-NANO-4 – Nvidia Jetson Orin Nano 4GB avec CPU Cortex-A78ae à 8 cœurs CORTEX-A78AE @ 1,5 GHz, 512-core NVIDIA AMPERE Architecture GPU avec 16 cœurs de tenseur; 34 TOPS MAX
- EC3100-NANO-8 – Nvidia Jetson Orin Nano 8 Go avec CPU ARM-Cortex-A78ae à 6 cœurs, GPU d’architecture NVIDIA AMPERE NVIDIA AMPERE avec 32 cœurs de tenseur; 67 hauts
- EC3100-NX-8 – Nvidia Jetson Orin NX 8 Go avec CPU Cortex-A78ae à 6 cœurs Cortex-A78AE @ 2 GHz, 1024-core NVIDIA AMPERE ARCHITECTURE GPU avec 32 cœurs de tenseur; 117 TOPS MAX
- EC3100-NX-16 – Nvidia Jetson Orin NX 16 Go avec CPU Cortex-A78Ae à 8 cœurs Cortex-A78AE @ 2 GHz, 1024-Core Nvidia Ampère Architecture GPU avec 32 cœurs de tenseur, 157 Tops Max
- Stockage – M.2 2280 M-Key Socket pour NVME SSD (par défaut: 128 Go)
- Sortie vidéo – Port HDMI 2.1
- Audio – Jack-out-out, micro-jack
- Caméra – Intégration de caméra CSI en option via la carte d’extension du sommet (incompatible avec la carte POE 4x)
- Réseautage
- 2x ports Gigabit Ethernet, un pour OOB, un pour le système
- Ports Ethernet 4x Gigabit en option avec POE à l’aide d’une carte d’extension Summit
- WiFi et Bluetooth en option via M.2 Socket (voir la section Expansion)
- Connectivité cellulaire en option 4G LTE via M.2 Socket et 2x Nano Sim Sockets (un pour 4G / 5G, l’autre pour OOB 4G)
- 3x trous d’antenne
- USB
- 2x ports USB 3,2 de type A Gen2
- Ports 2x USB 2.0 Type A
- Port USB 2.0 Type-C (OTG)
- Port USB 2.0 Micro-USB (OOB OTG)

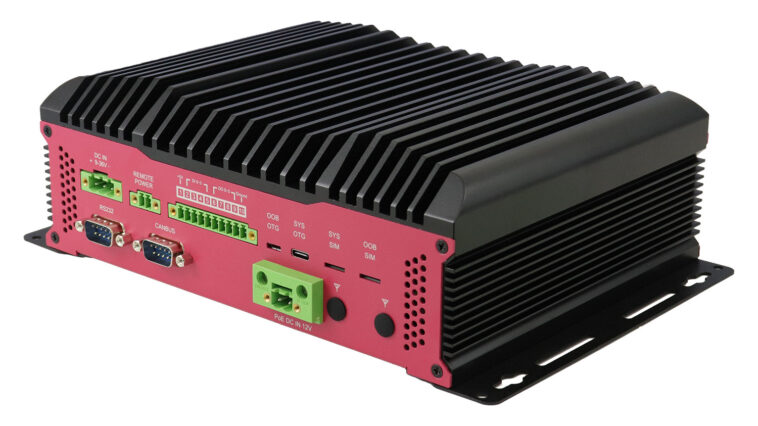

- En série
- RS232 COM Port DB9 Connecteur
- Connecteur de bus DB9
- Expansion
- M.2 3052 socket b-clé pour module 4G / 5G
- M.2 2230 prise en ligne pour le module wifi / bt
- M.2 3042 socket b-clé pour le module OOB 4G
- 4x di + 4 x do (Pin1 avec sortie d’isolement 5V @ 0,5A)
- Mission
- Bouton d’alimentation, bouton de récupération, bouton de réinitialisation
- Contrôle automatique et surveillance
- Fonctions de gestion hors bande (facultative)
- Alimentation électrique
- 9v à 36V DC via une prise d’alimentation verrouillable (adaptateur d’alimentation 12V / 120W disponible) ou une entrée d’alimentation à 3 broches
- Connecteur d’alimentation à distance

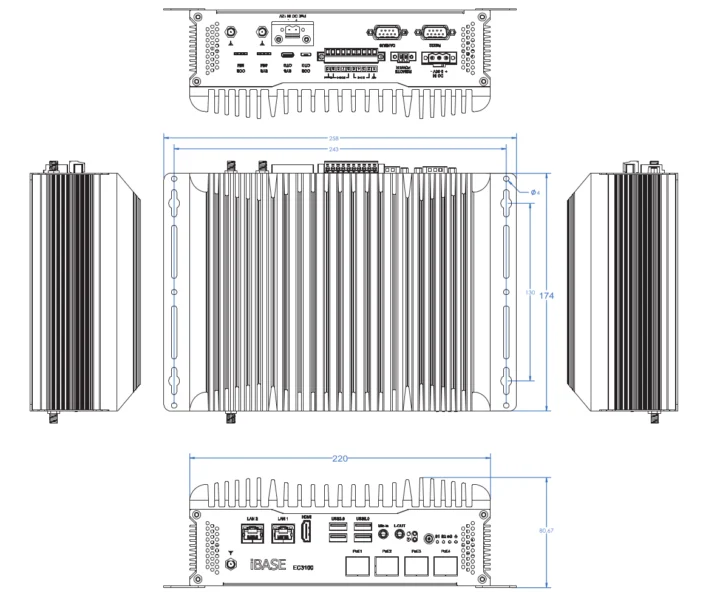

- Dimensions – 220 x 174 x 80 mm
- Poids – 3kg
- Matériaux – SECC et aluminium
- Plage de températures – Fonctionnement: -20 ° C à 70 ° C; Stockage: -40 ° C à 80 ° C
- Humidité relative – 10% ~ 90% (non-condensation)
- Vibration – Fonctionnement: 1 grms / 3 ~ 500Hz / opération aléatoire (avec CEI 60068-2-64)
- Choc – opération: 20g / 11 ms; Non opérationnel: 40g / 11 ms
- Certifications – CE, FCC Classe B
L’ordinateur intégré prend en charge les supports de bureau ou muraux. Il est livré avec le système d’exploitation Ubuntu 22.04 avec Nvidia Jetpack SDK 6.2 pour la prise en charge «Super Mode». Les applications cibles vont de l’automatisation intelligente à la robotique et à la surveillance intelligente.
Un MCU séparé offre une gestion hors bande (OOB) pour le système. Il fonctionne séparément du module Jetson et dispose d’un port Ethernet, d’un emplacement M.2 3042 dédié fournissant une connectivité réseau 4G LTE et un port micro USB. Le but est de gérer à distance le système sur Ethernet ou 4G LTE Network pour vérifier l’état du système, faire le contrôle du châssis (puissance, puissance.), Mises à jour du micrologiciel, etc.
Ce n’est certainement pas le premier ordinateur embarqué sans fan basé sur Nvidia Jetson Orin Nano ou Orin NX que nous avons couvert, et les alternatives incluent l’ordinateur DFI X6-Mth-Orless Edge Ai Box, Aetina AIE-CO21, AIE-CO31, AIE-CN31 AIE et AIE-CNACTURE AIE COMPUT AIE PORTWELL PORTWELL PJAI-1-1 Edge AI avec ORINO et plus compact. Chaque plate-forme Jetson Orin Nano / NX a ses propres fonctionnalités et avantages, et les quatre ports PoE facultatifs de l’EC3100 sont une fonctionnalité assez unique, avec d’autres sans support ou limité à seulement deux ports PoE (modèle DFI).
IBase vient d’annoncer l’ordinateur intégré EC3100, mais le produit ne sera disponible qu’en troisième classe 2025. Des informations supplémentaires peuvent être trouvées sur la page du produit.
