Hub USB 7 ports pour Raspberry Pi

Hub USB 7 ports pour Raspberry Pi

UUGear vient de sortir une nouvelle carte d’extension de concentrateur USB à 7 ports pour le Raspberry Pi. Il s’agit d’une version mise à jour de l’appareil qu’ils ont sorti en 2014. Il a la même empreinte que le Pi et peut être attaché à toutes les versions de Raspberry Pi qui incluent actuellement les modèles A, B, A+, B+, 2B, 3B et Zero. Contrairement à la plupart des autres cartes d’extension Pi, ce produit est conçu pour être monté sous le Pi, ce qui permet de garder la surface supérieure libre pour jouer avec les broches GPIO et l’interface de la caméra.

Contenu du colis

  • 1x carte concentrateur USB 7 ports
  • 1x câble USB vers mini USB
  • 2x épingles pogo tête couronne
  • 4x entretoises en cuivre M2,5 x 10 + 6 mm
  • 4x vis M2.5
  • 4x écrous M2.5

Caractéristiques

  • Dimensions : 85 mm x 56 mm x 10 mm
  • Poids : 29g (poids net sans aucun accessoire)
  • Mode d’alimentation : alimentation par bus/auto-alimentation
  • Normes : compatibilité USB 2.0 et 1.1, traducteur de transactions multiples (MTT)
  • Tension de fonctionnement : 5 V CC
  • Courant statique : 4 mA
  • Courant de sortie maximal : 2 A pour tous les ports en mode d’auto-alimentation, 500 mA pour tous les ports en mode d’alimentation par bus
  • Température de fonctionnement : 0°C~70°C
  • Température de stockage : -20°C~60°C
  • Humidité : 0~80% HR, pas de condensation

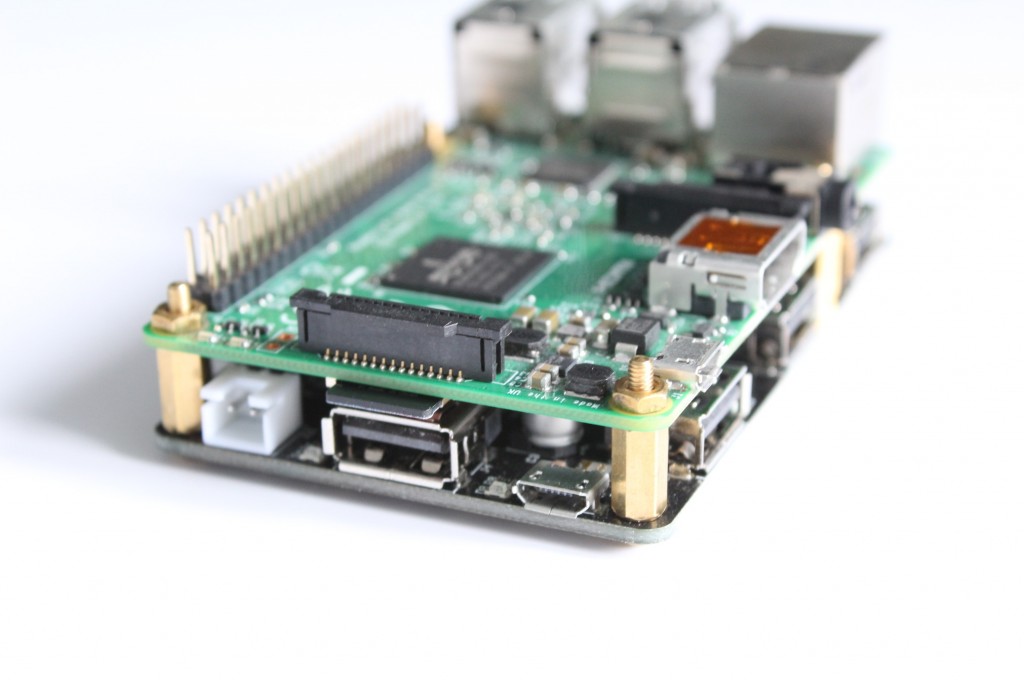

Concentrateur à 7 ports UUGearLa planche se monte bien sous le Pi à l’aide des piliers en laiton fournis. Les broches pogo entrent en contact avec le dessous du Pi et constituent une solution intéressante pour alimenter le Pi. Le câble miniUSB vers USB connecte la carte à un port USB du Pi. L’utilisation d’un port miniUSB garantit que vous ne vous confondez pas avec le port microUSB qui est uniquement destiné à l’alimentation 5V.

L’une des meilleures caractéristiques est l’alimentation arrière. Cela vous permet d’alimenter le hub à partir d’une seule alimentation et le hub alimente ensuite le Pi. Je préfère de loin utiliser une seule alimentation et cela permet de garder la configuration agréable et soignée. Si vous prévoyez de brancher 7 périphériques USB, la dernière chose dont vous avez besoin est un autre câble d’alimentation qui vous gêne.

Concentrateur à 7 ports UUGear

Lorsque j’ai testé le mien, j’ai utilisé l’alimentation 5V/2A fournie avec mon écran HDMIPi. Les « broches pogo » à ressort fournies connectent 5 V et la terre à l’arrière de l’en-tête GPIO pour une solution vraiment soignée.

Contrairement à certains concentrateurs USB, le périphérique UUGear est doté de MTT (Multiple Transaction Translators) qui permet à chaque port de fonctionner à pleine vitesse. Évidemment, le débit total est limité par la connexion au Pi mais cela évite qu’un périphérique USB 2.0 soit entravé par l’utilisation d’un seul périphérique USB 1.0 sur le même hub.

Concentrateur à 7 ports UUGear

Une autre caractéristique innovante est l’en-tête à 7 broches sur le dessus de la carte. Ces 7 broches de sortie numérique vous permettent de surveiller les ports USB utilisés. Ils utilisent des niveaux logiques de 3,3 V et peuvent donc être connectés directement aux broches GPIO du Pi si nécessaire.

Applications potentielles

Concentrateur à 7 ports UUGearÉvidemment, si vous n’avez besoin de connecter qu’un clavier et une souris, vous ne verrez peut-être pas l’intérêt de 7 ports USB. Cependant, pour des projets plus élaborés, les 4 ports standard peuvent ne pas suffire. Par exemple, 7 ports vous permettraient de créer un projet de sécurité avec 2 webcams, un dongle WiFi, un dongle Bluetooth, une clé USB, une souris et un clavier.

Je ne suis pas sûr, mais je me demande aussi si vous pourriez attacher 7 lecteurs de cartes SD et ré-imager 7 cartes SD en même temps ?

Avec la sortie récente du Pi 3, vous économisez deux ports en intégrant le WiFi et le Bluetooth, mais je peux toujours voir certains projets où des ports USB supplémentaires seraient nécessaires.

Documentation

Comme je l’ai déjà dit, tant de modules complémentaires sont abandonnés avec une mauvaise documentation. Le hub UUGear n’en fait pas partie et le manuel d’utilisation est très clair et bien présenté. Il couvre les différentes configurations que vous pouvez utiliser et ne suppose pas que tout le monde utilise un Pi 2.

Vous pouvez commander un hub auprès du Page produit UUGear.

Si vous ne l’avez pas déjà fait, jetez un œil au Witty Pi qui est une autre carte UUGear de haute qualité pour le Raspberry Pi qui permet une mise sous/hors tension programmée.
