Guide d’assemblage VESA-Pi

14e septembre 2013

L’étui Raspberry Pi VESA-Pi est l’étui parfait pour ceux qui veulent clipser rapidement votre Raspberry Pi à l’arrière d’un téléviseur ou d’un moniteur! L’assemblage est rapide et facile, et le kit contient un pare-poussière pour protéger votre Pi lorsqu’il est caché! Suivez simplement le guide étape par étape ci-dessous pour un assemblage complet!

Outils nécessaires

  • Kit boîtier VESA-Pi
  • Tournevis à tête plate
  • Raspberry PI

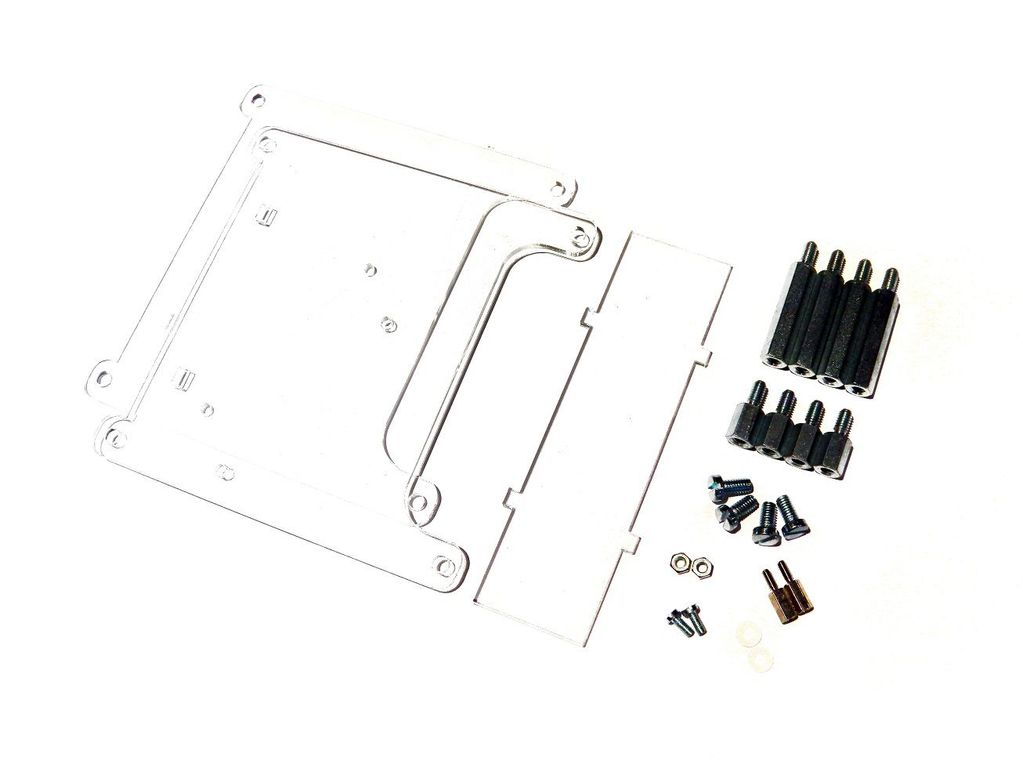

Contenu du kit de boîtier VESA-Pi

  • 2 x feuilles Perpex VESA
  • 1 x feuille de plexiglas Dust Guard
  • 4 x piliers M4 10 mm
  • 4 x piliers M4 30 mm
  • 4 vis M4 8 mm
  • 2 vis M2,5 5 mm
  • 2 x écrous M2,5
  • 2 x M2.5 8mm Stand Off’s
  • 2 rondelles en plastique M2,5

blank

Étape 1

Chaque feuille de plexiglas a une couche de protection en plastique blanc située sur le dessus. Saisissez les feuilles et retirez ces couches de protection.

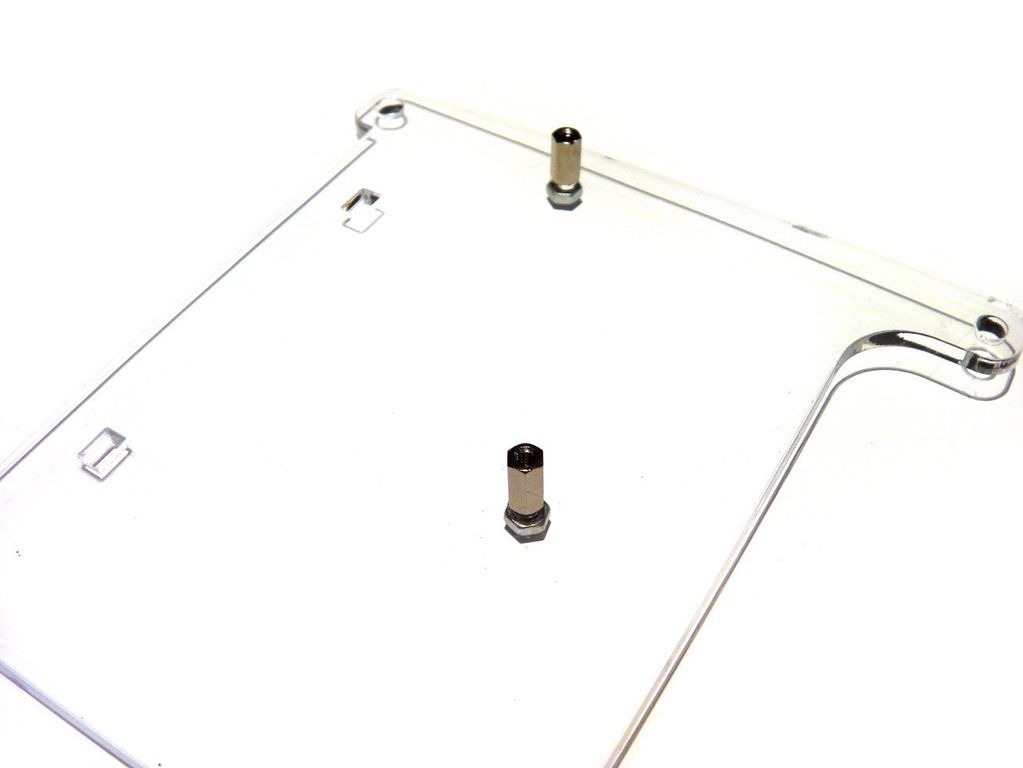

Saisissez les 2 x M2.5 8mm Stand Off et les 2 x M2.5 Nuts et fixez les Stand Off aux feuilles de Perspex comme indiqué dans l’image ci-dessous – faites attention à l’orientation ou vous vous retrouverez avec le revêtement de votre Raspberry Pi dans la mauvaise direction. Le VESA-Pi protège la carte SD, alors gardez cela à l’esprit avec l’orientation.

blank

Étape 2

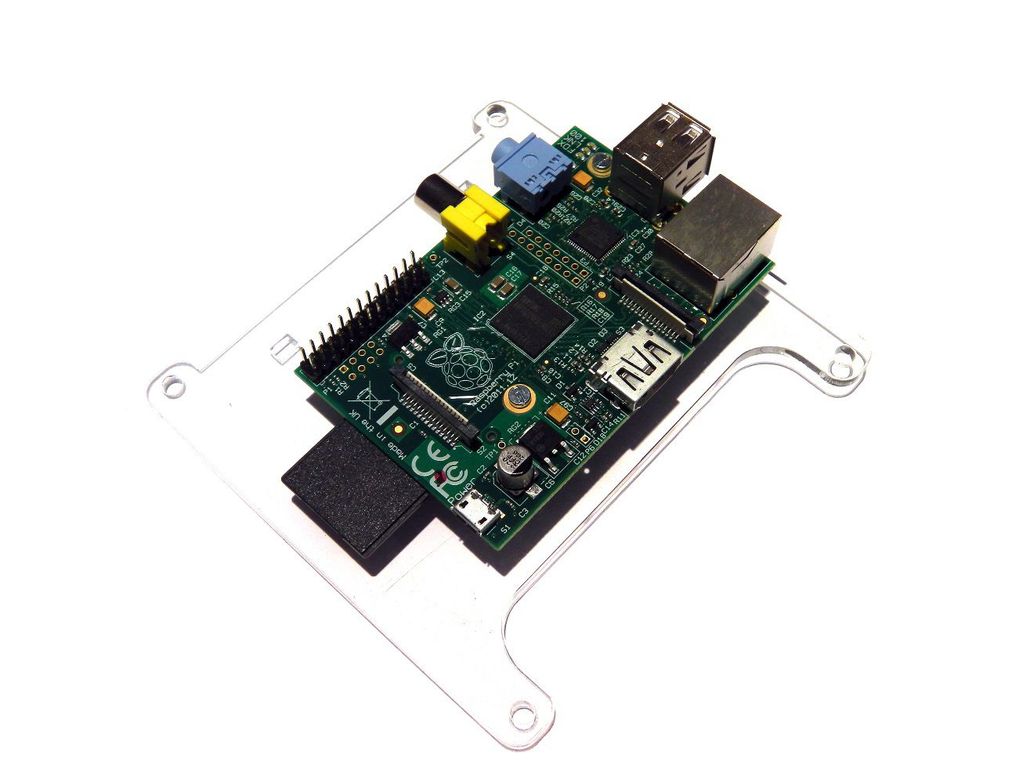

Utilisez les 2 vis M2,5 de 5,5 mm et les 2 rondelles en plastique M2,5 pour fixer votre Raspberry Pi aux supports fixés à l’aide des points de montage du Raspberry Pi.

blank

Étape 3

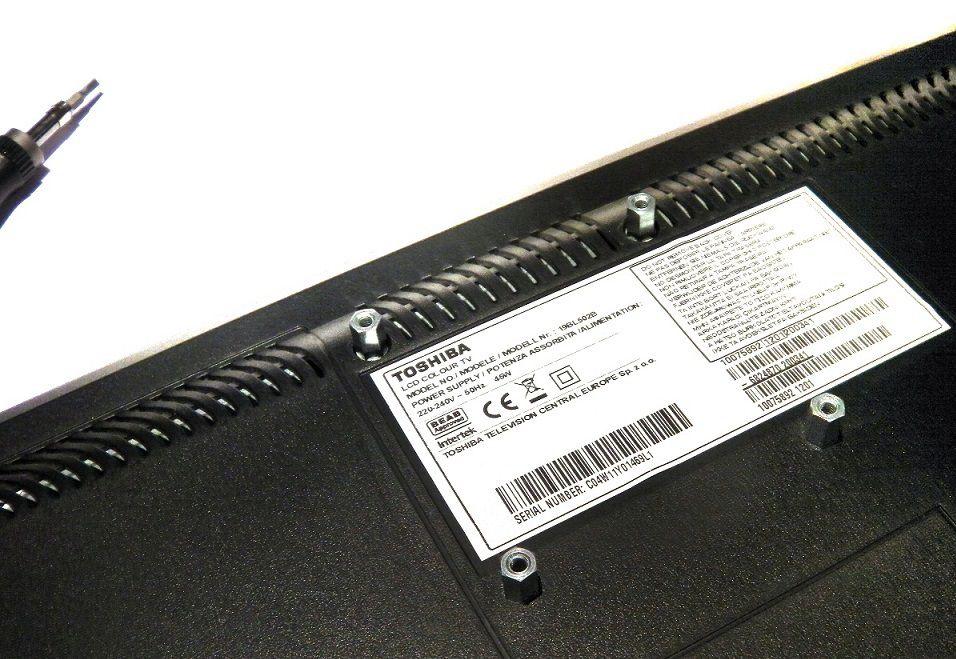

Utilisez les 4 piliers M4 de 10 mm (les plus courts!) Et fixez-les aux supports VESA de votre téléviseur – Le VESA-Pi est à la fois compatible 75 mm et 100 mm VESA. La construction pour les deux types est la même, il vous suffit donc d’utiliser les trous «intérieurs» ou «extérieurs» selon le type que vous avez. Nous avons un moniteur de 75 mm ici, nous allons donc utiliser les trous intérieurs dans les étapes suivantes.

blank

Étape 4

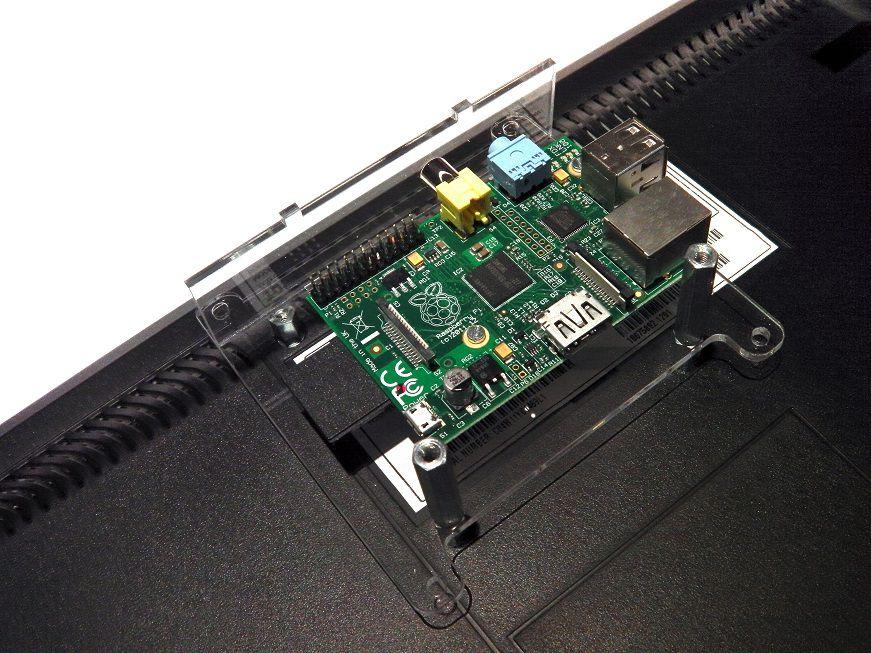

Placez la couche avec votre Raspberry Pi attaché au-dessus des piliers M4 de 10 mm. Utilisez ensuite les piliers M4 de 30 mm pour le visser. Si vous utilisez l’option 75 mm, omettez simplement les deux piliers supérieurs à ce stade et insérez le pare-poussière. Si vous utilisez l’option 100 mm, utilisez tous les piliers sur les trous extérieurs, puis insérez le pare-poussière dans les deux trous rectangulaires.

blank

Étape 5

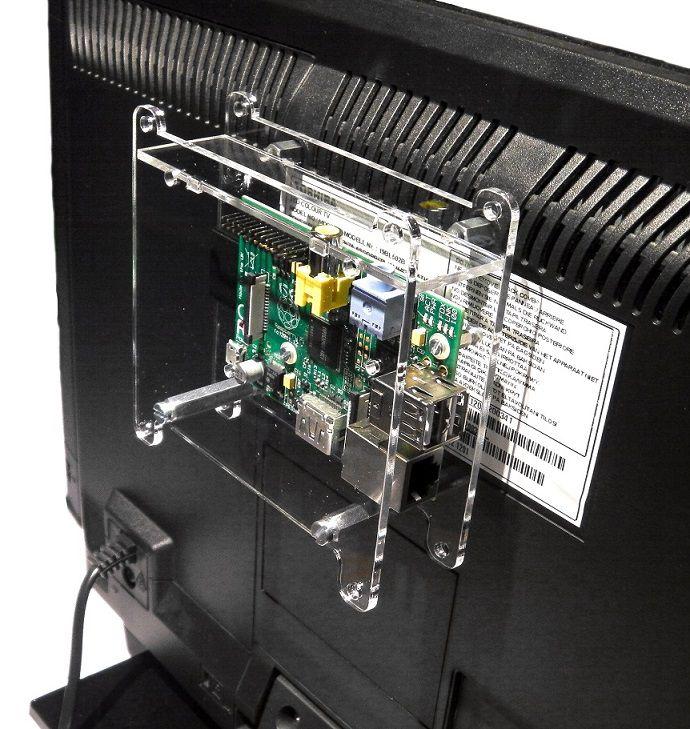

Empilez la dernière couche de plexiglas sur le dessus et utilisez les 4 vis M4 restantes pour fixer la dernière couche et fixer le pare-poussière en place!

blank

C’est ça! Votre Pi est maintenant fixé en toute sécurité et intelligemment à l’arrière de votre téléviseur!
