Guide d’assemblage du kit de carte d’extension de port RPi MCP23017

le MCP23017 Le kit d’extension de port se connecte directement au Platine de Déploiement GP Raspberry Pi HT ou HT Raspberry Pi GPIO Breakout Board ** Pro ** et se branche sur une planche à pain. Le port d’E / S 16 bits fonctionnellement du MCP23017 se compose de deux ports 8 bits (PORTA et PORTB) et le MCP23017 peut être configuré pour fonctionner en modes 8 ou 16 bits, doublant efficacement le nombre de connexions disponibles pour les ports GPIO du Raspberry Pi!

Ce guide de montage vous donnera un bref aperçu de la configuration de l’unité!

Partie 1 – Soudez votre Break-Out Board!

Étape 1

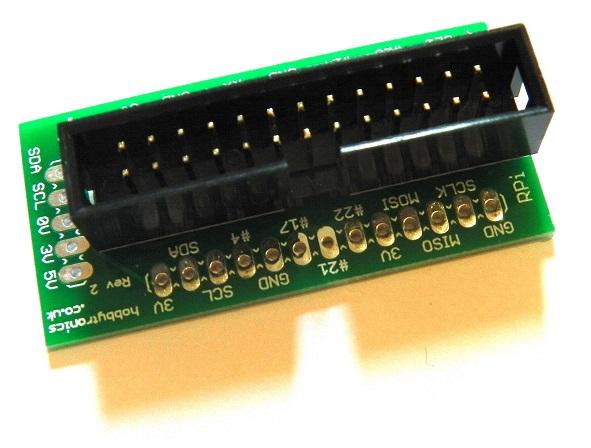

Souder le “26 Pin Box Header” au PCB. Il y a une ligne de guidage blanche sur le dessus du PCB pour montrer son emplacement – une coupure dans la ligne blanche montre la direction suggérée de l’en-tête de la boîte. Soudure sur le dessous du PCB.

blank

blank

Étape 2

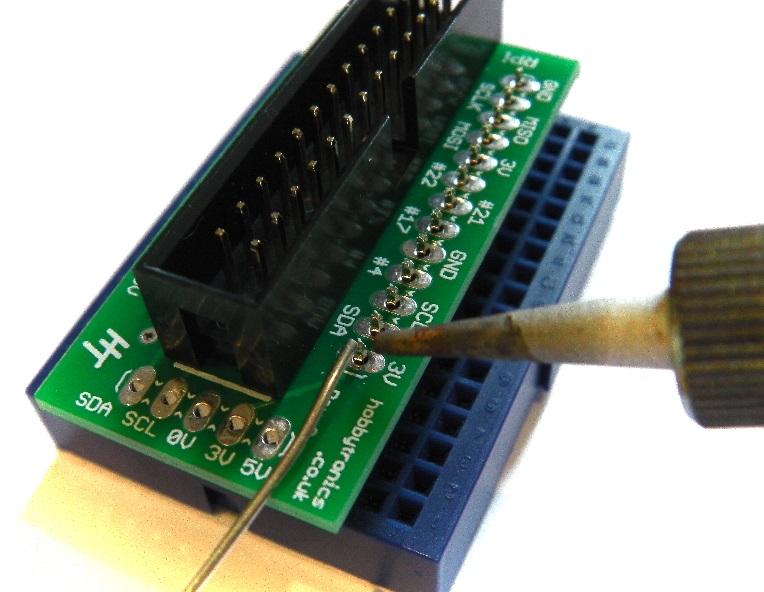

Souder les en-têtes 2 x 13 broches au PCB. Assurez-vous que les en-têtes ont l’extrémité “ courte ” traversant le PCB et l’extrémité longue pointant vers le bas. Je trouve que le moyen le plus simple de les obtenir est de placer l’appareil dans une planche à pain, donc les broches sont automatiquement au bon endroit! Cette fois, soudez sur le PCB.

blank

blank

C’est ça! Le même processus s’applique à la fois à la version régulière et à la version ** Pro ** des cartes de dérivation HT! La deuxième partie consistera à mettre en place le MCP23017 Kit d’extension de port.

Partie 2 – Souder le MCP23017 Kit d’extension de port

Étape 1

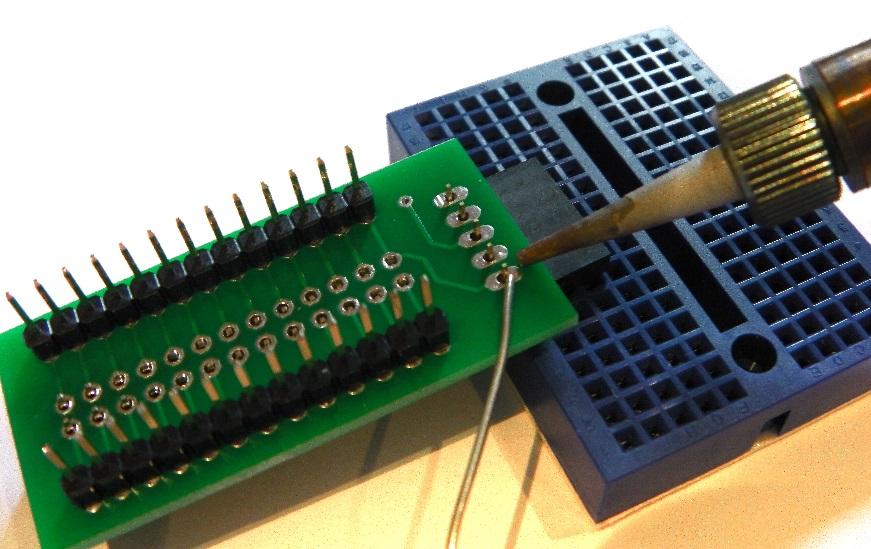

Prenez votre MCP23017 Port Expander Kit et sortez la prise femelle à 5 broches à angle droit femelle. Vous devez ensuite souder cela sur votre carte de dérivation (celle que nous avons soudée dans la partie 1!). Soudez sur le dessous de la carte.

blank

blank

Assurez-vous que c’est agréable et droit lorsque vous le soudez.

Étape 2

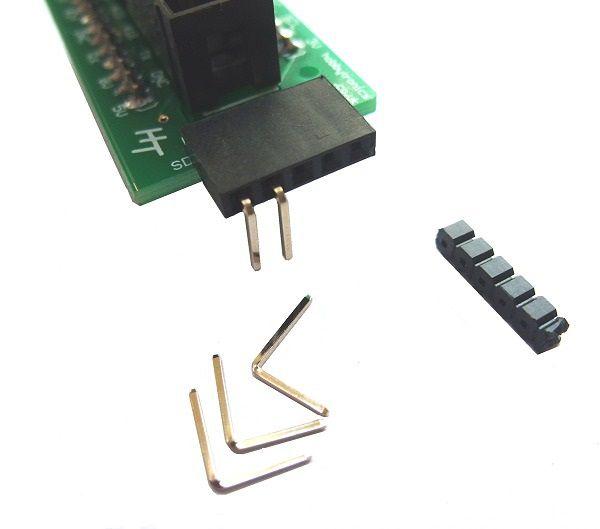

Ensuite, prenez les «broches d’en-tête mâles à angle droit à 5 broches». La partie noire du mâle à 5 broches s’encrassera malheureusement sur la carte d’extension, il est donc préférable de prendre une paire de pinces et de retirer toutes les broches de la gaine en plastique noire. Si vous faites attention, il vous restera alors 5 morceaux de métal à angle droit! Branchez-les dans la broche femelle 5, que nous venons de souder sur notre carte de dérivation.

blank

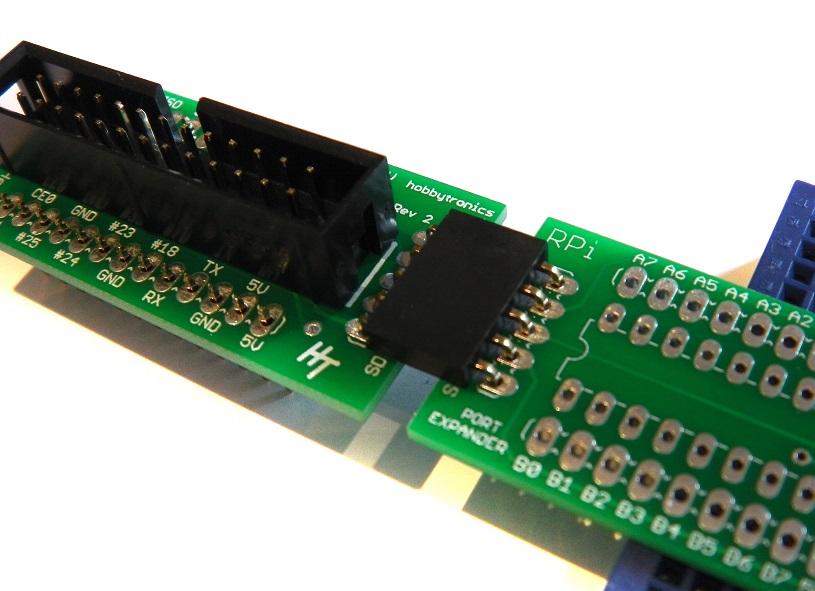

Assurez-vous que tout est bien et droit, prenez votre carte d’extension, faites passer le mâle à 5 broches, puis soudez.

Remarque. Assurez-vous de souder le connecteur mâle à 5 broches sur le bon côté de la carte PCB de l’expandeur. C’est le côté qui a l’écriture, «RPi» en haut et «PORT EXPANDER» en bas.

blank

Étape 3

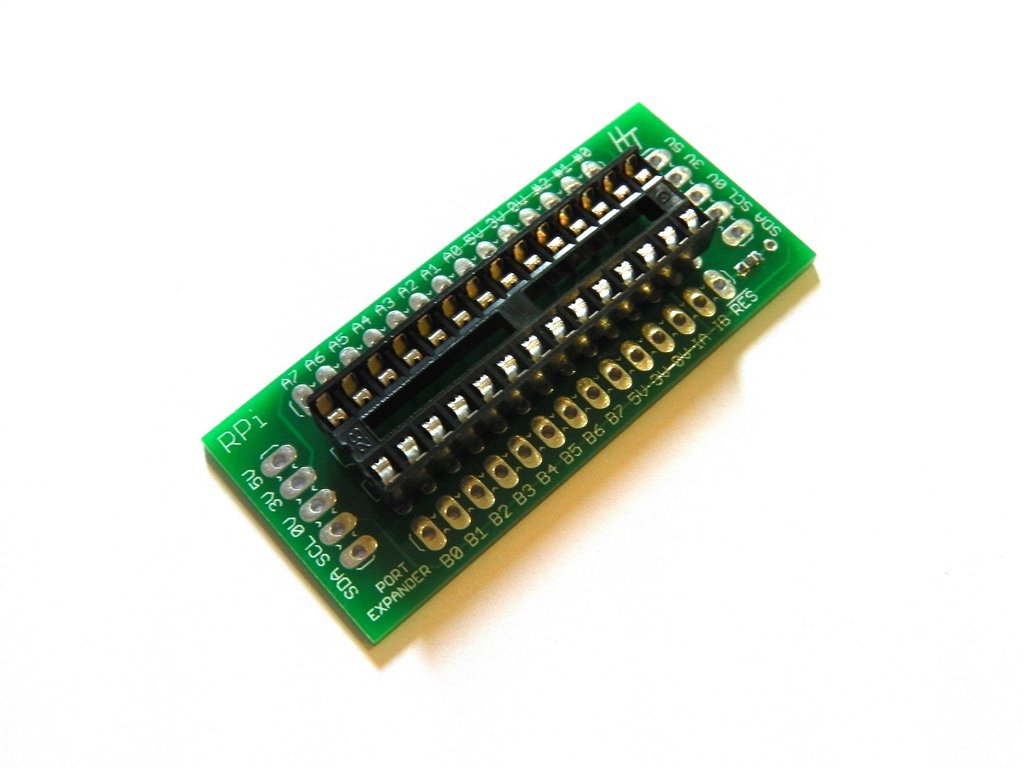

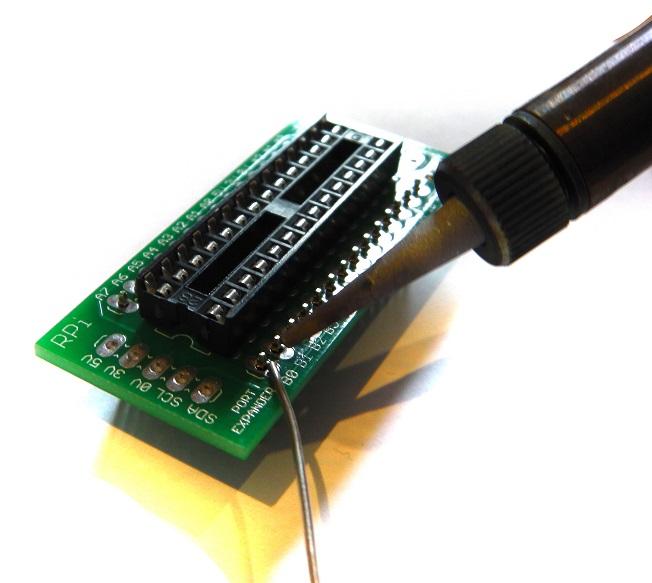

Ensuite, saisissez la prise IC, qui doit être soudée à la carte d’extension. Si vous regardez attentivement la douille, une extrémité a «28» et un petit creux, et une extrémité a un «G» sans le retrait. L’extrémité avec le ’28’ et l’in-dent, doit être située du même côté que le mâle à 5 broches que nous venons de souder! Voir l’image ci-dessous pour l’orientation correcte.

blank

Souder dessus!

Étape 4

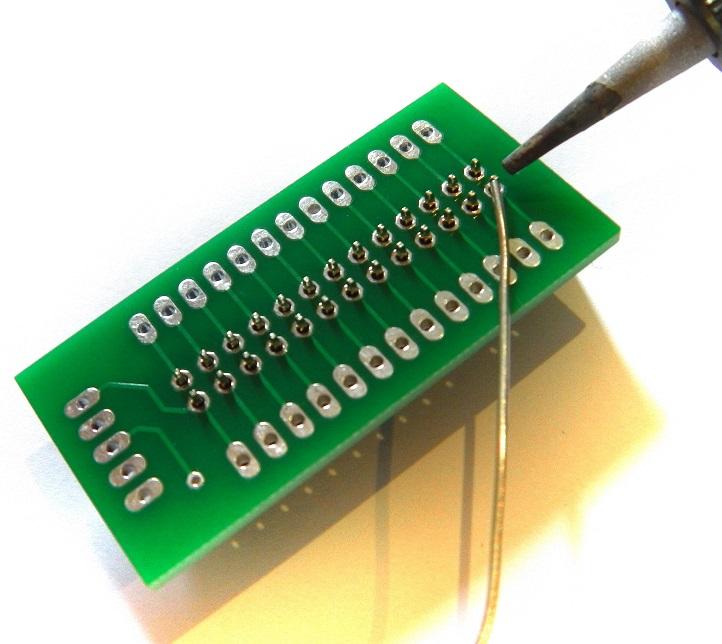

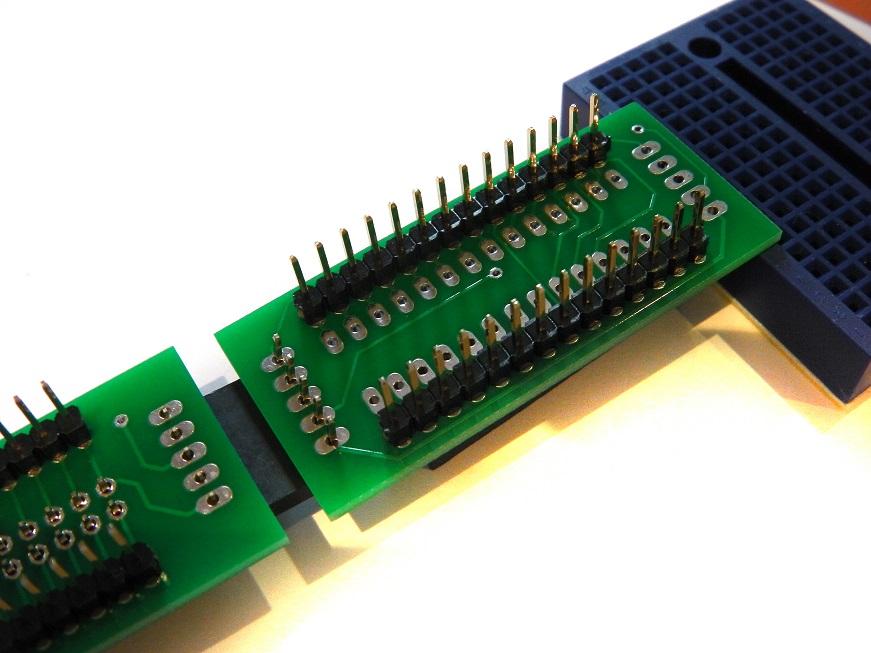

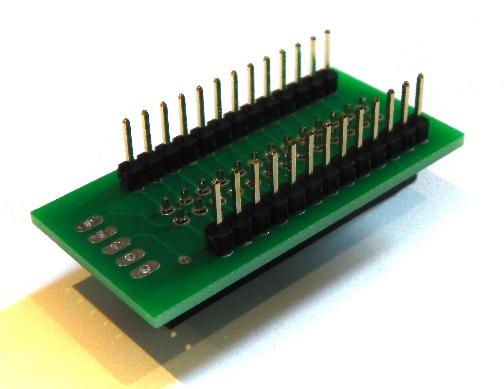

Enfin, soudez les embases 2 x 14 broches au PCB. Comme précédemment, assurez-vous que les en-têtes ont l’extrémité “ courte ” traversant le PCB, l’extrémité longue pointant vers le bas.

blank

blank

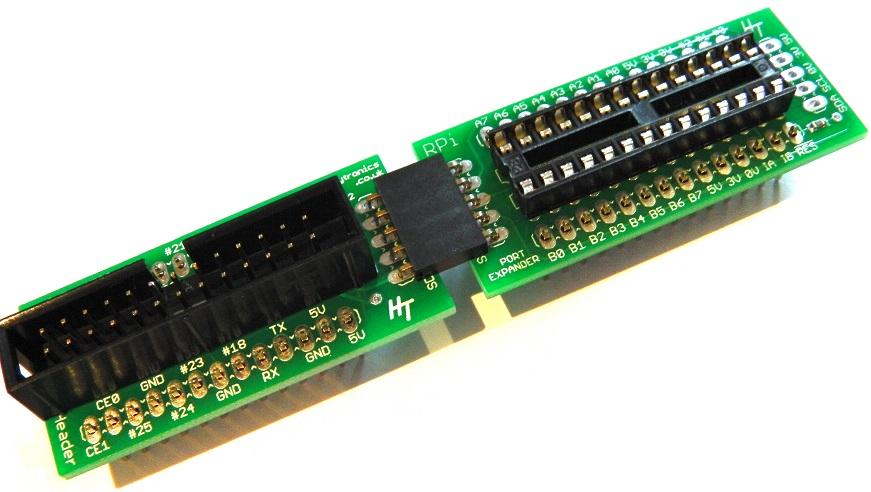

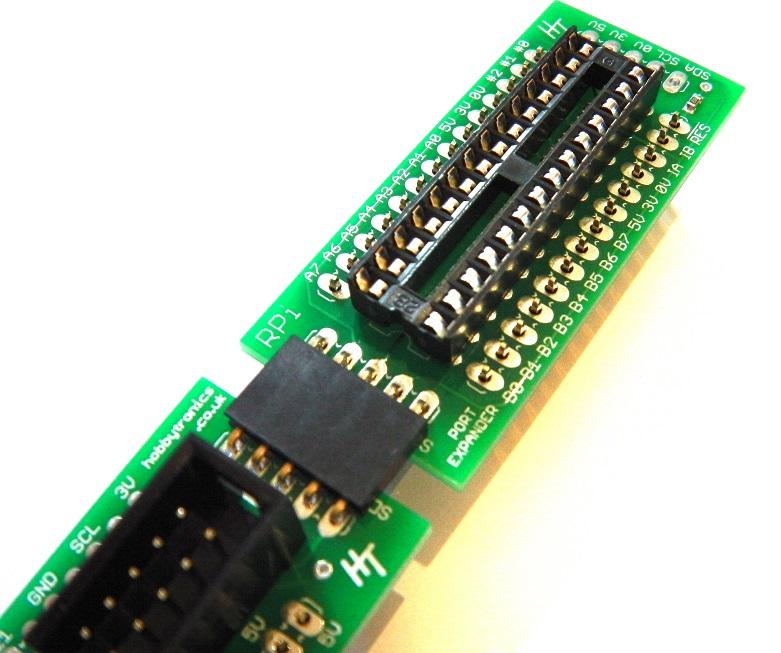

Et c’est tout! Nous avons assemblé nos deux planches et les avons branchées ensemble. Le produit fini doit ressembler à celui des images ci-dessous. Ne vous inquiétez pas trop de l’ordre dans lequel vous effectuez ces étapes – tant que tout est situé dans la bonne direction, tout ira bien 🙂

blank

blank
