Guide d’assemblage du boîtier du Raspberry Pi PoE HAT

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

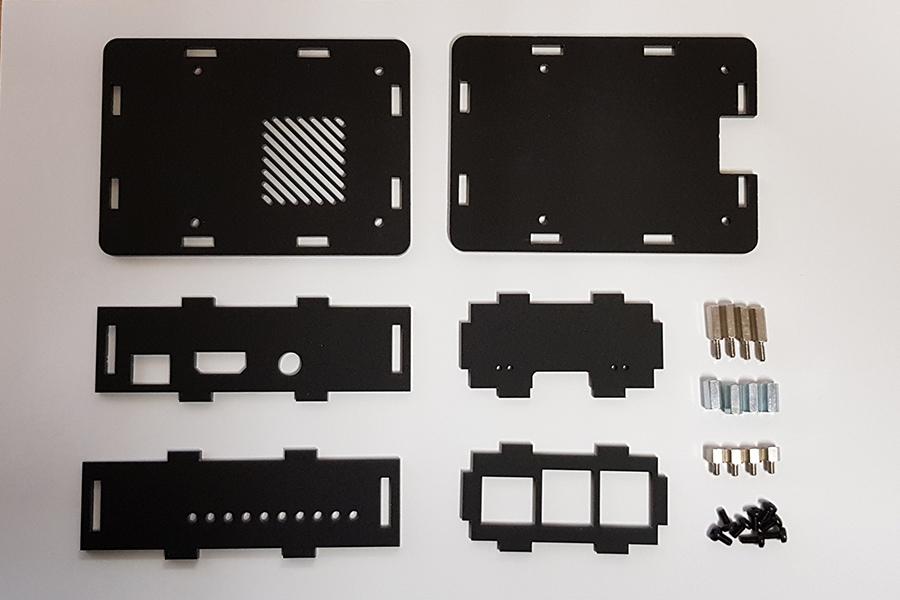

Voici les pièces du kit de valise:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

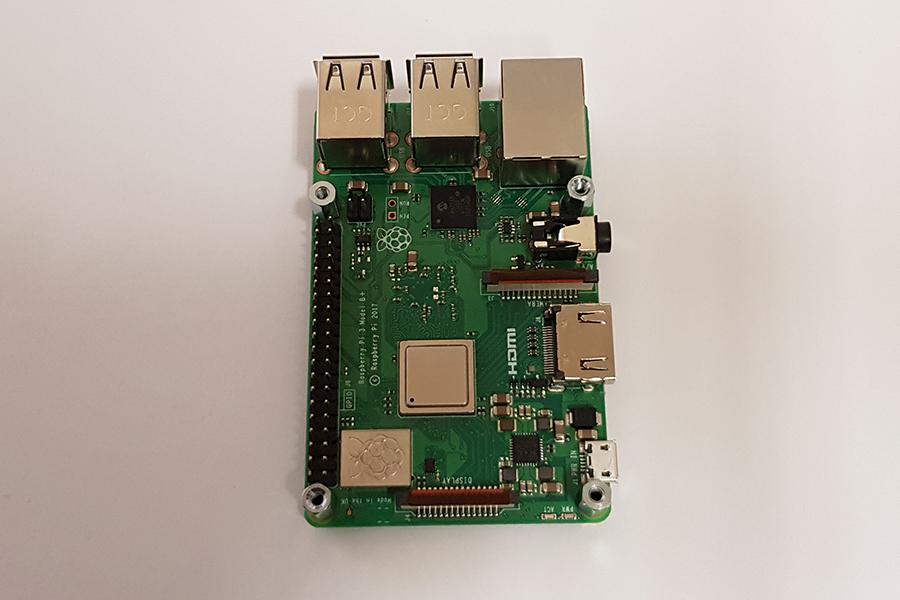

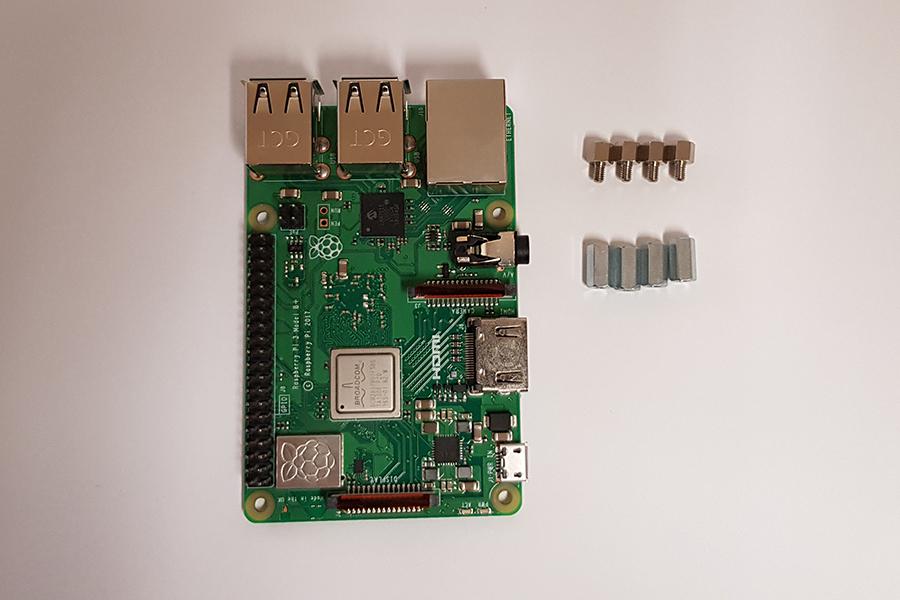

Insérez l’extrémité mâle des entretoises de 4 mm dans chacun des trous de montage sur le Pi depuis le dessous. Fixez en place avec les supports de 9 mm F / F, ceux-ci devraient être sur le côté supérieur du Pi.

blank

blank

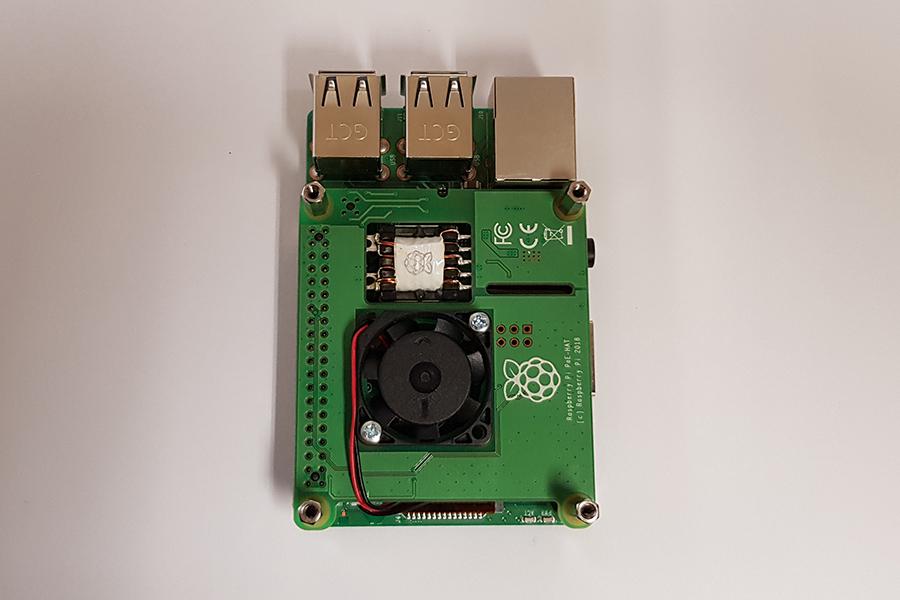

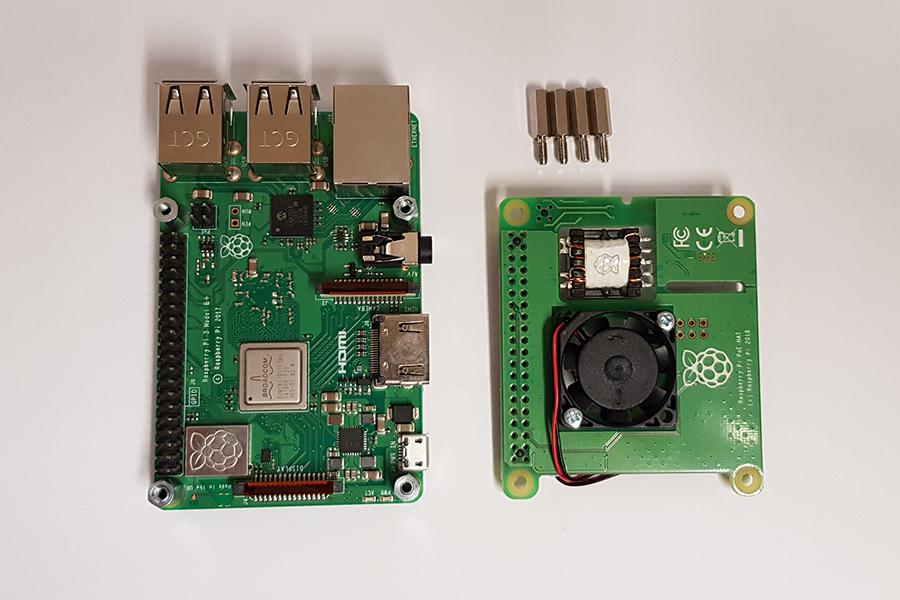

Maintenant, ajoutez le PoE HAT et fixez-le à l’aide des entretoises 11 mm M / F.

blank

blank

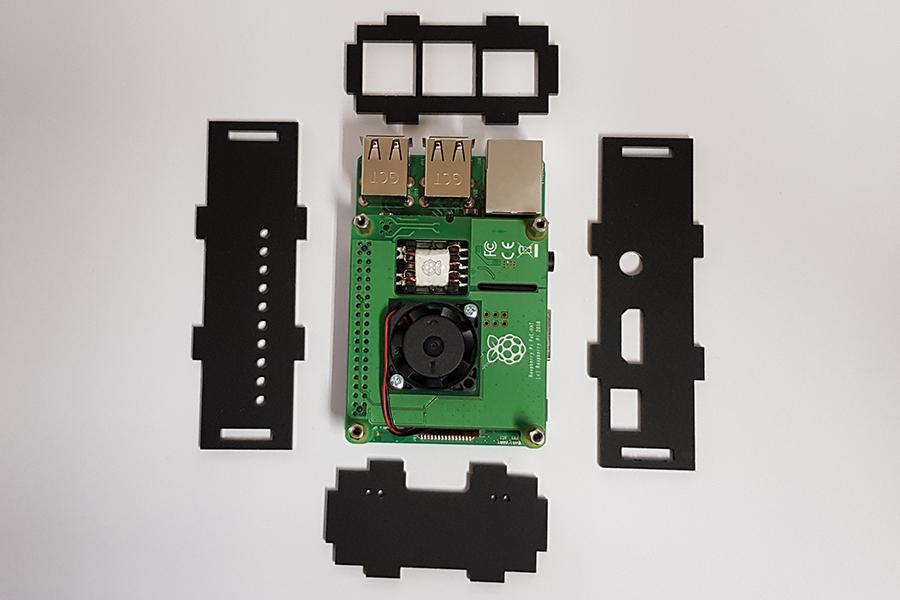

Nous pouvons maintenant commencer à positionner les plaques latérales. Commencez par mettre le Pi sur le côté, les broches GPIO vers le bas et placez-le sur la plaque GPIO.

Ajoutez ensuite la plaque USB / Ethernet.

blank

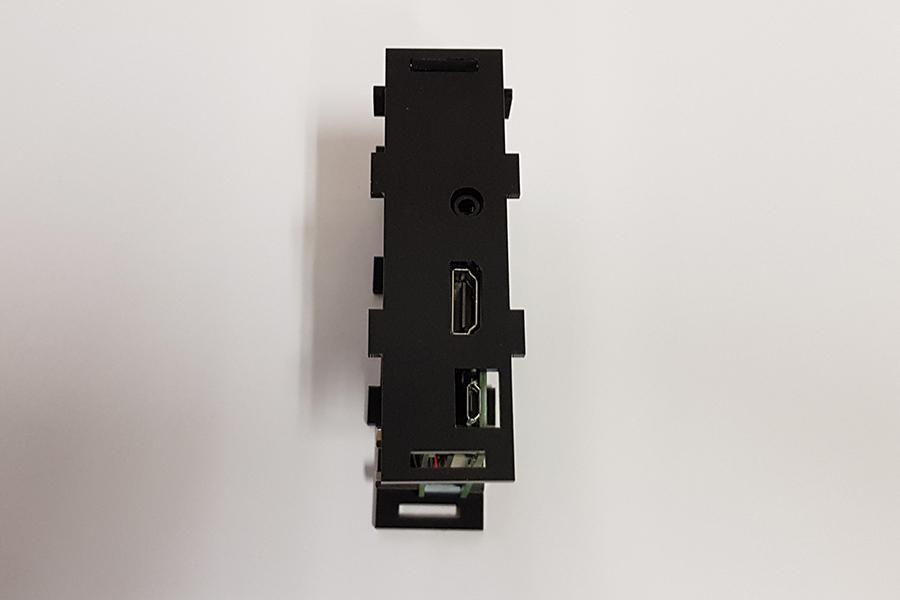

Ajoutez la plaque HDMI.

blank

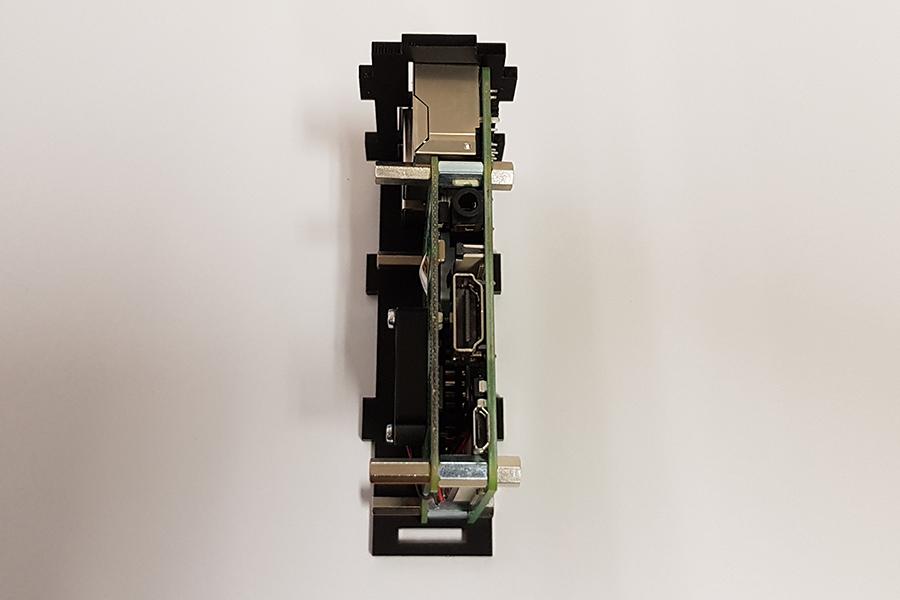

Ajoutez ensuite la plaque de la carte SD.

blank

blank

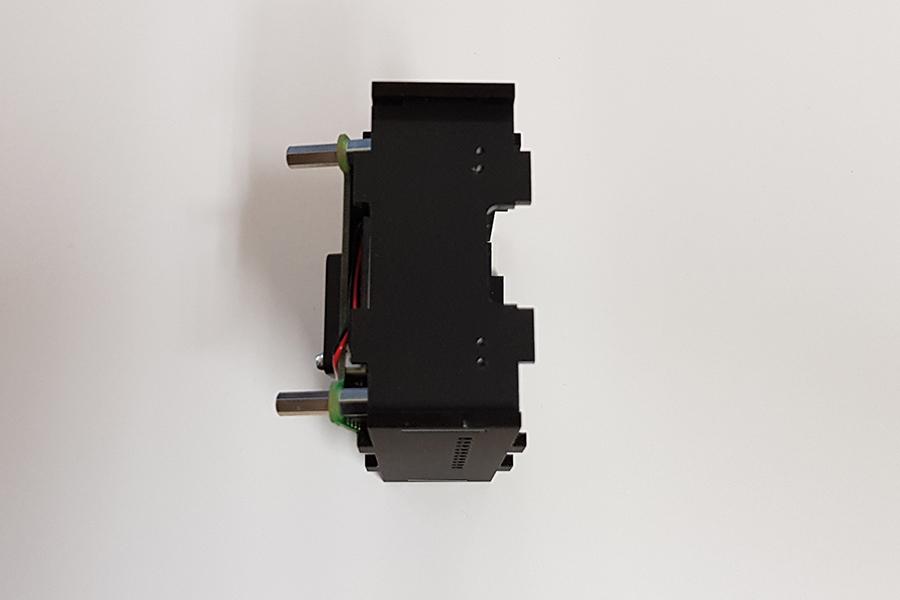

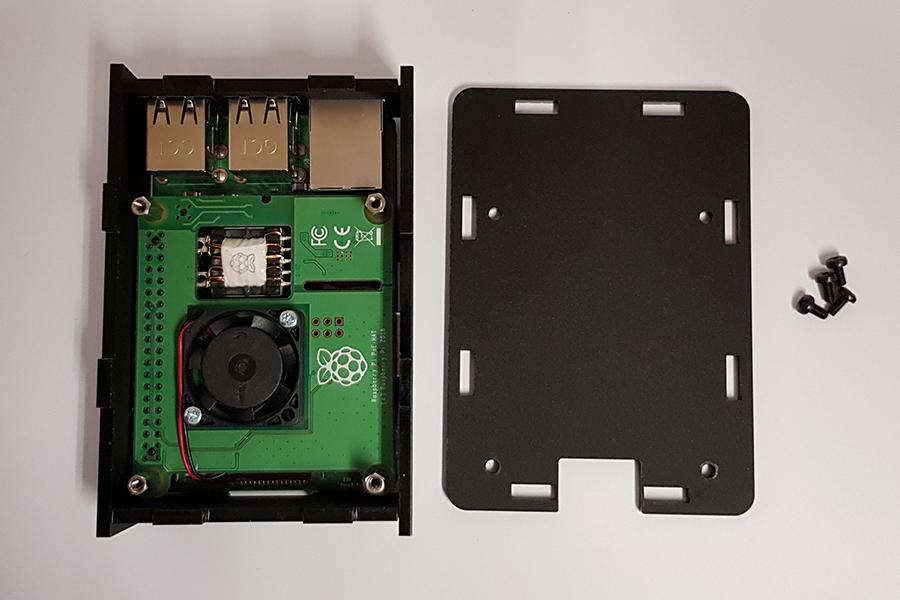

Soulevez délicatement le Pi et les plaques latérales et placez-les sur la plaque inférieure. Assurez-vous que la fente pour carte SD sur le Pi est alignée avec la découpe sur la plaque. Fixez avec 4 vis noires.

blank

blank

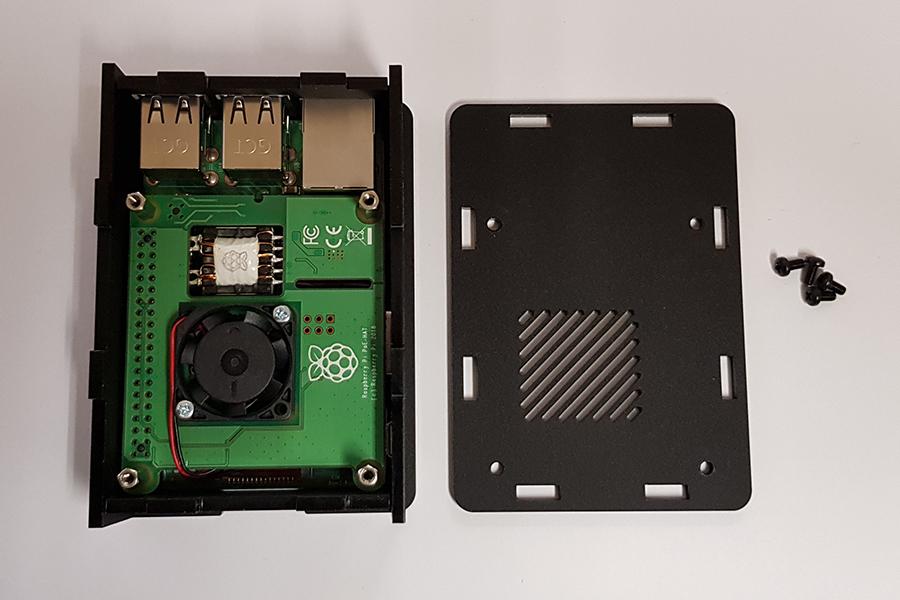

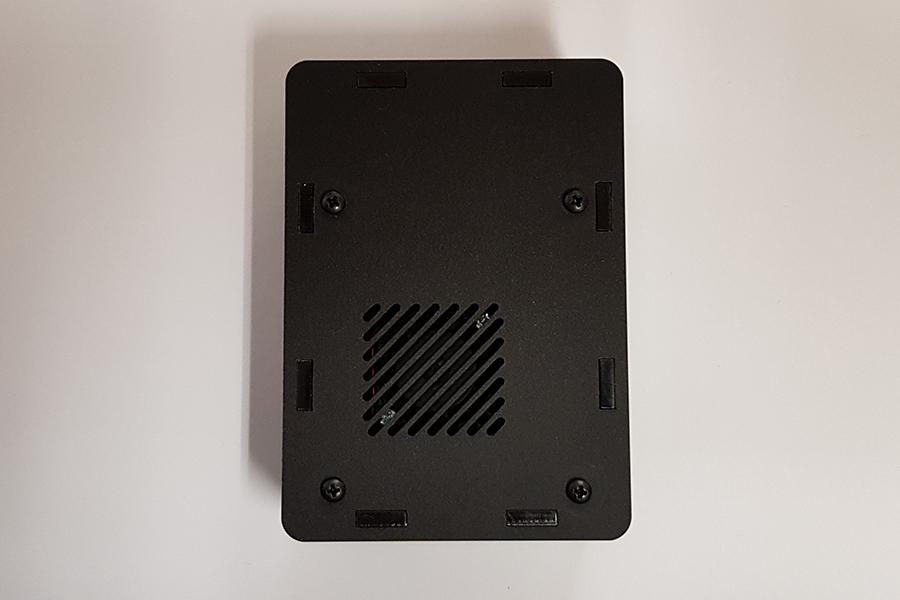

Il ne reste plus qu’à ajouter la plaque supérieure et à la fixer avec les vis restantes.
