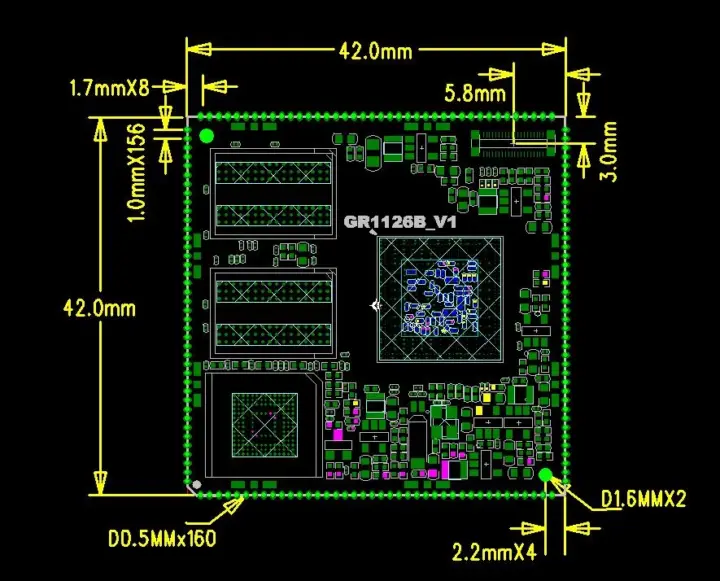

La carte de développement Graperain GR1126MB repose sur un système sur module à trous tamponnés GR1126B, mesurant 42 x 42 mm et comptant 160 broches. Elle est propulsée par un SoC Rockchip RV1126B, intégrant un NPU de 3 TOPS, particulièrement adapté pour les applications de vision IA, de vision industrielle et d’intelligence artificielle avancée, comme le souligne cnx-software.
3 TOPS avec le Rockchip RV1126B : Conception pensée pour l’IA

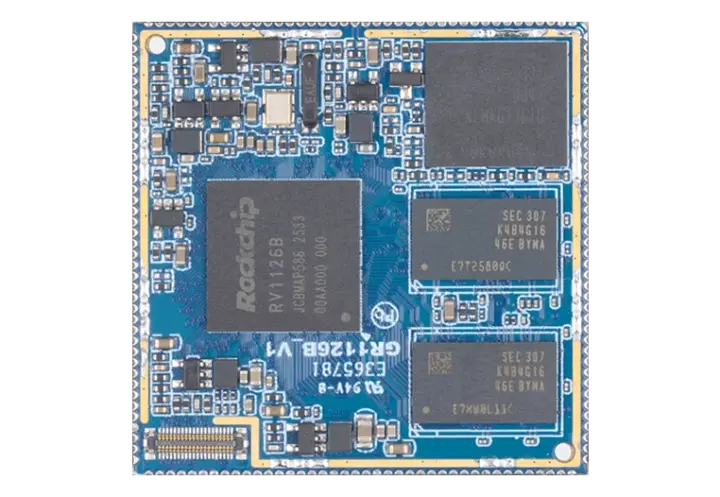

En ce qui concerne les spécifications du GR1126, il intègre le SoC Rockchip RV1126B fonctionnant avec un processeur Arm Cortex-A53 quadricœur, capable d’atteindre une fréquence de 1,6 GHz. Ce dernier est complété par un cache L1 de 32 Ko à la fois pour les instructions et les données, ainsi qu’un cache L2 unifié de 512 Ko. Pour le traitement graphique, le système possède un moteur graphique 2D tandis que son unité vidéo virtuelle prend en charge les décodages de H.265 et H.264 jusqu’à une résolution 4K à 30 FPS et peut encoder jusqu’à 4K à 45 FPS. Le FAI intégré permet de traiter les images avec une résolution de 12M, et l’accélérateur AI de Rockchip, avec son NPU prometteur, peut gérer des modèles d’IA variés.
Concernant la mémoire, l’utilisateur peut opter pour 1 ou 2 Go en DDR3, extensible jusqu’à 4 Go LPDDR4 ou LPDDR4x. Le stockage varie de 8 Go à 256 Go en eMMC, offrant un choix large selon les besoins spécifiques. Les connecteurs sont compatibles avec différentes interfaces, telles que le MIPI DSI à 1080p60 pour l’affichage et deux ports MIPI CSI pour les caméras, acceptant jusqu’à 5 caméras simultanément.
Le module GR1126 n’est pas le premier à utiliser le RV1126B, il existe également le Forlinx FET1126BX-S de 40 x 40 mm et le Boardcon Tiny1126B de 34 x 30 mm, chacun apportant sa propre approche unique à la conception du système sur module. Graperain propose ainsi une alternative supplémentaire sur le marché.
Les systèmes d’exploitation BuildRoot et Debian 12 sont pris en charge par la société, tandis que la carte GR1126MB est spécialement conçue pour l’évaluation et le développement initial avant la mise sur le marché des solutions client.
Graperain GR1126MB : Une carte de développement multifonctionnelle

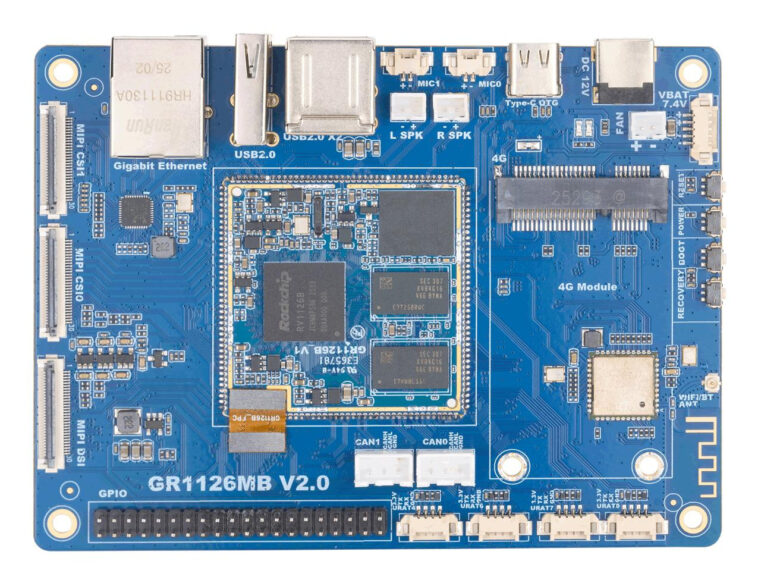

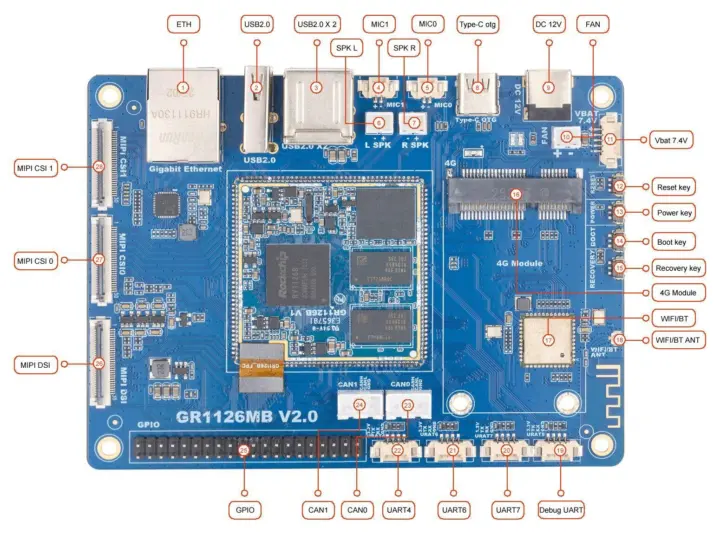

En ce qui concerne la carte de développement GR1126MB, elle intègre le système de module Graperain RG1126B décrit précédemment. Elle dispose d’un emplacement pour carte MicroSD pour le stockage complémentaire et d’un connecteur LCD MIPI pour l’affichage. Les interfaces pour caméra comprennent deux connecteurs MIPI CSI afin de faciliter l’intégration de solutions d’imagerie variées.

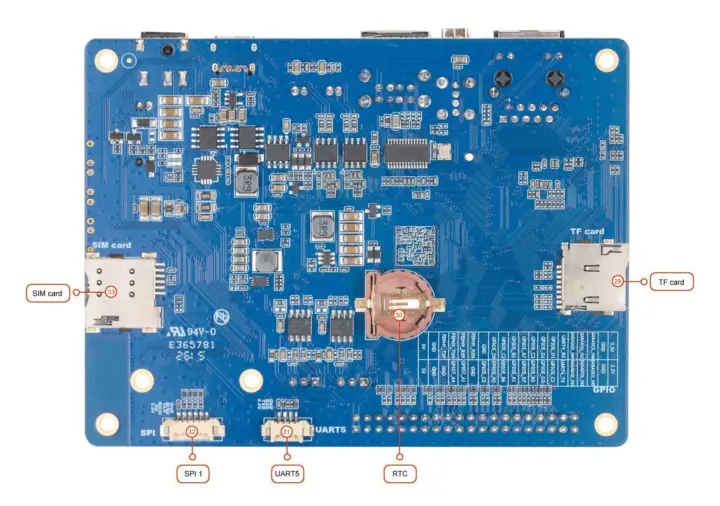

En termes d’audio, la carte est équipée de connecteurs pour haut-parleurs et microphones. À l’égard de la connectivité, elle propose un port Gigabit Ethernet, ainsi que des options sans fil avec WiFi et Bluetooth. En option, un accès 4G LTE peut être intégré via un connecteur mini PCIe et un emplacement pour carte SIM. De plus, la carte offre toute une gamme de ports USB, incluant trois ports USB 2.0 Type-A ainsi qu’un port USB Type-C OTG.
Pour les possibilités d’expansion, un en-tête GPIO de 40 broches est disponible, ainsi que plusieurs connecteurs pour UART, SPI et CAN. Des options de débogage sont incluses via un connecteur UART. La carte est également pourvue de boutons d’alimentation, de réinitialisation et d’amélioration, ainsi qu’un connecteur de ventilateur et un support de batterie RTC.
Bien que les ressources de développement ne soient pas encore publiées, outre les images BuildRoot et Debian 12, Graperain met à disposition un cadre d’IA performant pour faciliter le déploiement de modèles d’IA variés, tels que la détection d’objets et l’analyse de la reconnaissance faciale. Un SDK est également fourni, incluant un BSP Linux ainsi que des documents utilitaires et de conception. Actuellement, la seule documentation en accès libre consiste en des fiches techniques succinctes précisant les interfaces de la carte et du module.
On peut s’attendre à voir le Rockchip RV1126B AI Vision déployé dans divers environnements, tels que les kiosques d’affichage public, les systèmes de terminal éducatif, le contrôle d’accès, les systèmes robotiques, ainsi que dans d’autres applications industrielles et commerciales. Bien que Graperain n’ait pas encore communiqué sur les prix, des informations complémentaires sont présentées sur la page produit dédiée au module GR1126B, qui renvoie également à celle de la carte de développement.
-
