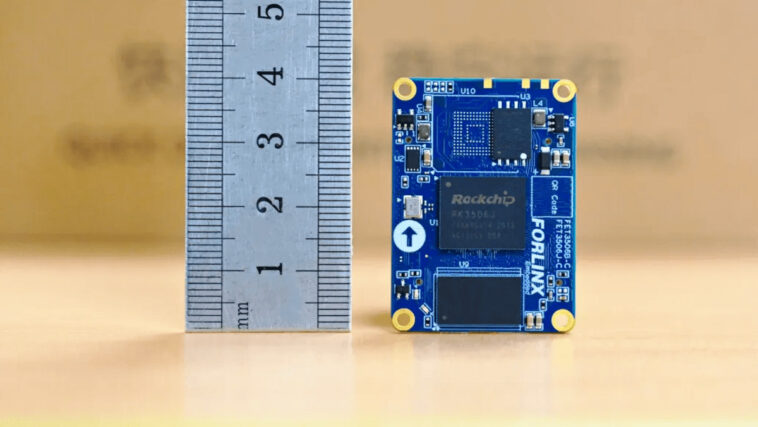

Selon cnx-software, le FORLINX FET3506J-C est un System-on-Module (SOM) compact basé sur le SoC RockChip RK3506J, se réduisant à des dimensions de 40 x 29 mm. Ce module est équipé d’un flash EMC atteignant jusqu’à 512 Mo et d’options de stockage qui incluent 256 Mo de NAND Flash ou 8 Go EMMC.

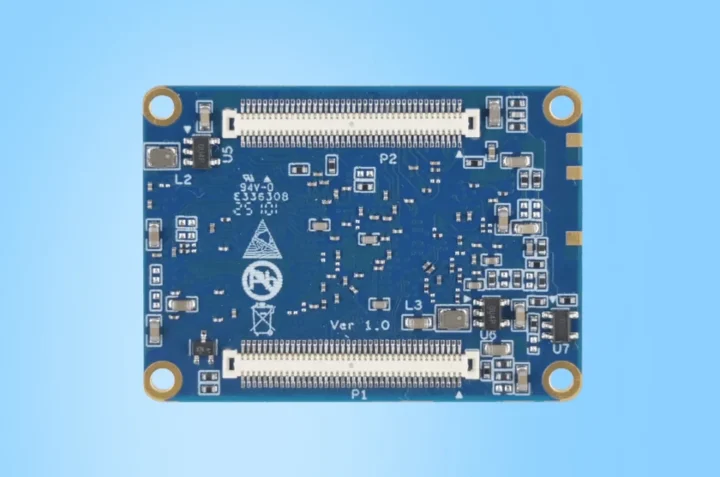

Initialement, on pourrait confondre ce produit avec le FET3506J-S introduit en mars, qui présente un format de 44 x 35 mm et des ports d’E/S exposés à travers des trous castels. En revanche, le FET3506J-C utilise deux connecteurs de cartes à 80 broches (B2B). De plus, Forlinx propose une carte à puce unique OK3506J-C pour évaluation, demeurant interchangeable avec des futures itérations de modules grâce au même agencement de connecteurs.
FET3506J-C : des performances à 1,5 GHz et 512 Mo de mémoire
Le modèle utilise le SoC Rockchip RK3506J ou RK3506B, comportant 3 cœurs ARM Cortex-A7 pouvant atteindre une fréquence de 1,5 GHz pour le RK3506J, et 1,6 GHz pour le RK3506B, ainsi qu’un ARM Cortex-M0 fonctionnant à 200 MHz. La capacité de mémoire varie de 256 Mo à 512 Mo DDR3.
Concernant le stockage, on peut opter pour par 256 Mo de NAND Flash ou 8 Go EMMC Flash. Les connecteurs de 80 broches offrent diverses options, incluant une interface MIPI DSI bidirectionnelle et des capacités d’affichage jusqu’à 1280 x 1280 à 60 Hz.
Les fonctions audio sont variées, englobant jusqu’à 4 canaux pour un traitement audio complet. Sur le plan de la connectivité, le module intègre également deux ports Ethernet de 10/100 Mbps et des options USB 2.0.
Les interfaces sur les connecteurs à 80 broches B2B sont similaires à celles du modèle «S» malgré la différence de ports, selon les spécifications techniques. ForLinx propose un BSP Linux 6.1 intégrant LVGL 9.2 et un support pour Linux RT, ciblant divers secteurs comme l’automatisation industrielle et les dispositifs médicaux.
OK3506J-C : un ordinateur à carte unique au design innovant
Le OK3506J-C est conçu pour intégrer le module FET3506J-C mentionné précédemment. Il comprend un emplacement pour une carte microSD, mais uniquement en configuration NAND Flash. En termes d’affichage, on retrouve un connecteur MIPI DSI à deux voies et une prise en charge de résolutions jusqu’à 1280 x 1280 @ 60Hz, avec un seul écran possible.
Pour ce qui est de l’audio, la carte intègre une prise jack de 3,5 mm pour un son stéréo ainsi qu’un microphone intégré. En matière de réseau, le modèle est doté de ports RJ45 pour la connectivité Ethernet et peut intégrer une connectivité sans fil via un module REALTEK RTL8723DU.
Les options USB incluent un port Type-C et deux ports USB 2.0 de type A. Le débogage peut s’effectuer via un convertisseur USB à série et un en-tête JTAG.
ForLinx n’a pas encore communiqué les prix ni la disponibilité de son nouveau module et ordinateur à carte unique, incitant les clients à demander un devis. Pour plus d’informations, consulter la page du produit. Il convient de noter que les prix sont disponibles sur Digikey : 15 $ pour 256 Mo RAM + 256 Mo Flash et 20 $ pour 2 Go RAM + 8 Go Flash.
