Matrice LED RP2350 de Waveshare : Spécifications et Applications avec Raspberry Pi

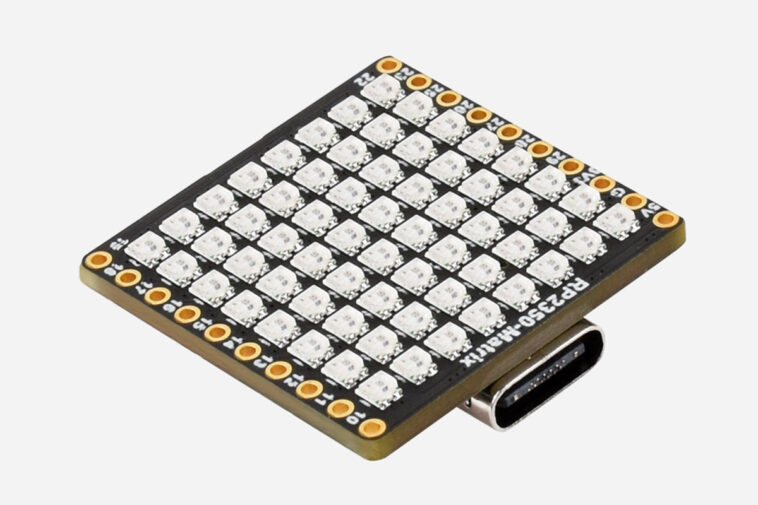

Selon cnx-software, la matrice RP2350 de Waveshare est une carte à matrice LED qui intègre le Raspberry PI RP2350A. Avec ses 64 LED RGB disposées en une configuration de 8 × 8, elle est accompagnée d’une IMU intégrée à 6 axes et d’une broche Dout, offrant ainsi la possibilité d’ajouter des LED supplémentaires.

Raspberry PI RP2350A et 12 GPIO : l’innovation au service de la détection de mouvement

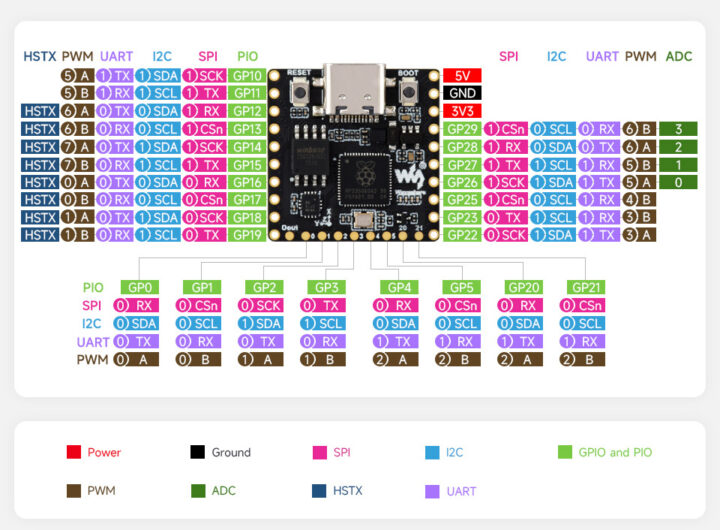

La matrice RP2350 propose un ensemble de fonctionnalités impressionnantes, notamment 25 GPIO avec 12 machines d’état PIO pour un support personnalisé des périphériques. En outre, cette carte est équipée d’un capteur de température en série, de minuteries matérielles de haute précision, et elle prend en charge les modes de sommeil à faible consommation d’énergie. Pour l’alimentation et la programmation, un port USB Type-C est présent, associé à un régulateur LDO intégré capable de fournir jusqu’à 800 mA, garantissant ainsi une alimentation stable. Grâce à ces caractéristiques, la RP2350 se montre particulièrement efficace pour la détection de mouvement et pour fournir une rétroaction visuelle pertinente.

Processeur Dual-core ARM Cortex-M33 à 150 MHz et 16 Mo de stockage : un rapport qualité-prix intéressant

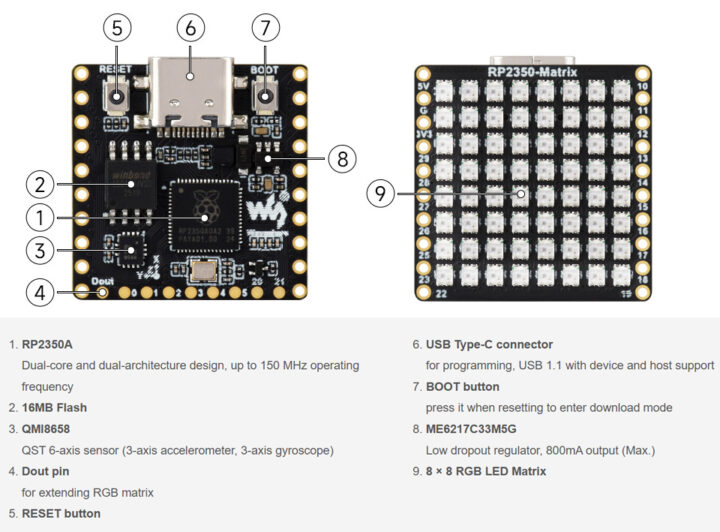

Sur le plan matériel, la RP2350 se distingue par son processeur Dual-core ARM Cortex-M33 qui fonctionne à une fréquence de 150 MHz, offrant ainsi des capacités avancées avec ARM TrustZone pour une sécurité accrue. Un autre choix de processeur est le DUAL-Core RISC-V HAFARD3, également à 150 MHz, et jusqu’à deux cœurs peuvent être configurés en différentes combinaisons. Elle bénéficie également d’une mémoire SRAM de 520 Ko intégrée et d’un stockage de 16 Mo en flash. La carte est encadrée par un package QFN-60 et dispose d’une matrice LED RVB de 8 × 8 avec une possibilité d’extension via une broche Dout pour augmenter la capacité visuelle.

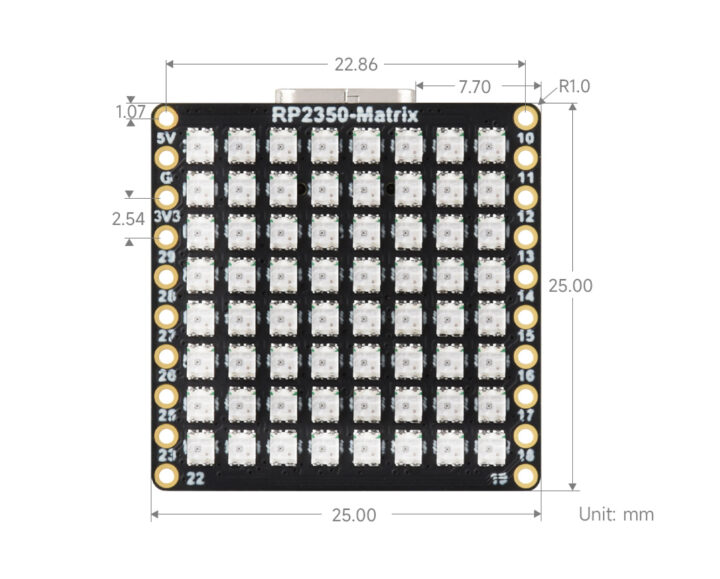

En ce qui concerne la programmation, la matrice RP2350 peut être exploitée via les SDK Micropython ou C/C++ PICO along with le SDK Arduino. Waveshare met à disposition des exemples de démos en Python, incluant des effets colorés, des jeux contrôlés par IMU, et des réglages de luminosité LED basés sur la température. Ces exemples démontrent la capacité de la matrice LED RGB 8 × 8 et du capteur QMI8658 à 6 axes. Pour des informations plus détaillées, le wiki de Waveshare renferme un guide utile sur la configuration, les fonctionnalités spécifiques et les dimensions.

Bien qu’il s’agisse de la première carte Raspberry PI RP2350 compatible avec une matrice LED RGB, il convient de noter que d’autres modèles, comme les tableaux développement C3FH4 RGB ou le tableau de développement NOVA WAVESHARE ESP32-S3, ont été abordés précédemment. Ces cartes, qui incluent des matrices LED couleurs 5 × 5 et une connectivité Wi-Fi, se distinguent par l’absence de capteurs. Le modèle Nova dispose d’une matrice plus étendue de 70, mais se limite également en termes de capteurs et de connexion sans fil. Le Matrix ESP32-S3, quant à lui, regroupe une matrice LED 8 × 8 avec des options Wi-Fi et Bluetooth et une IMU à 9 axes, offrant une solution plus complète.

Pour ce qui est du coût, la matrice RP2350 est disponible à l’achat à partir de 12,03 $ sur AliExpress et 16,99 $ sur Amazon. Alternativement, elle peut être obtenue directement depuis le magasin Waveshare pour 9,99 $, incluant des remises pour des achats en gros, bien que les frais d’expédition ne soient pas inclus dans ce prix.
