Fil de réinitialisation PiCO UPS

Si vous avez l’un de nos HAT PiCO UPS et que vous envisagez de mettre à niveau votre Raspberry Pi vers le RPi 3, vous craignez peut-être que la broche de réinitialisation “RUN” du Pi se soit déplacée, ce qui limite les fonctionnalités des anciennes versions du PiCO.

Pour ceux d’entre vous qui ne savent pas comment le PiCO utilise cette broche sur le Pi:

Lorsque le PiCO détecte une perte de puissance, il peut indiquer à votre Pi de s’éteindre après une période de temps définie, pour éviter la corruption de la carte SD. Avec la broche de réinitialisation d’or installée, connectant le PiCO à la broche RUN du Pi, le PiCO est capable de rallumer le Pi une fois qu’il détecte que l’alimentation a été rétablie!

Voici comment vous pouvez souder des broches d’en-tête à 90 degrés sur le Pi et le PiCO, et les connecter à l’aide d’un fil de connexion femelle à femelle!

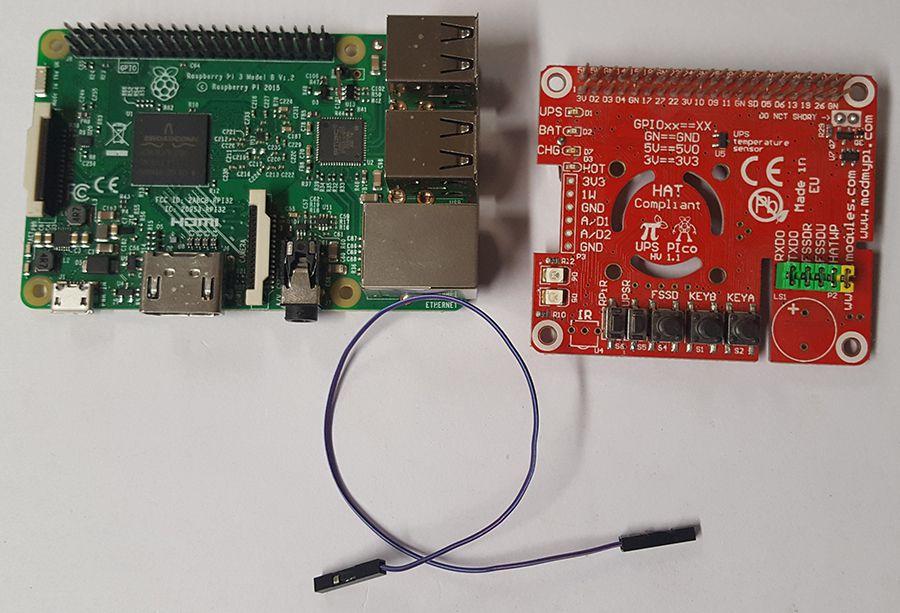

Tu auras besoin de:

blank

blank

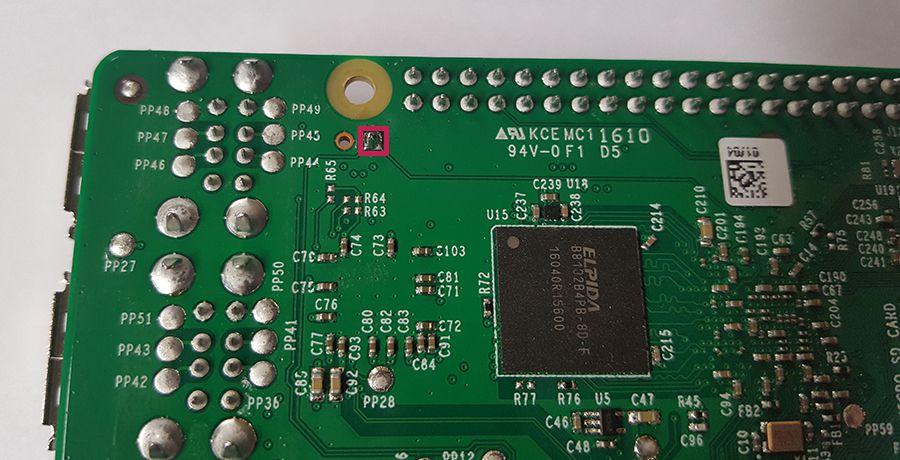

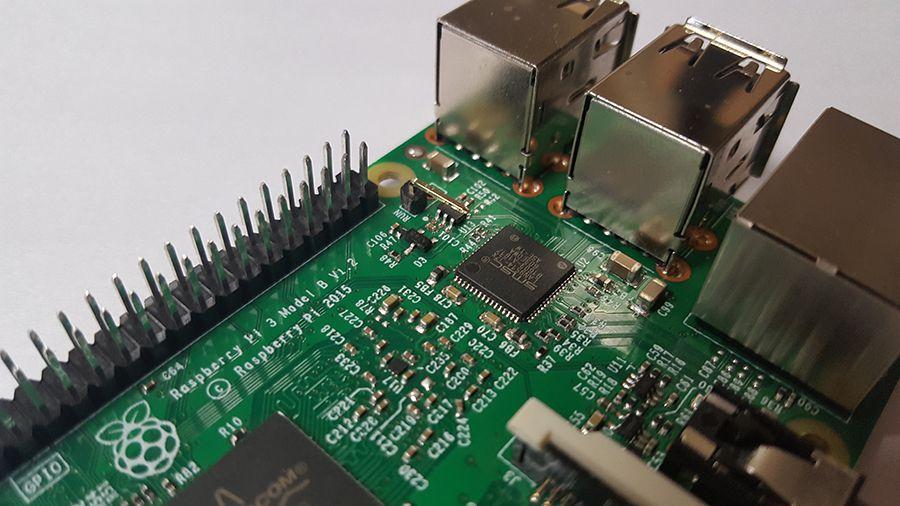

Commencez par souder l’une des broches d’en-tête à la broche RUN du Pi.

blank

blank

blank

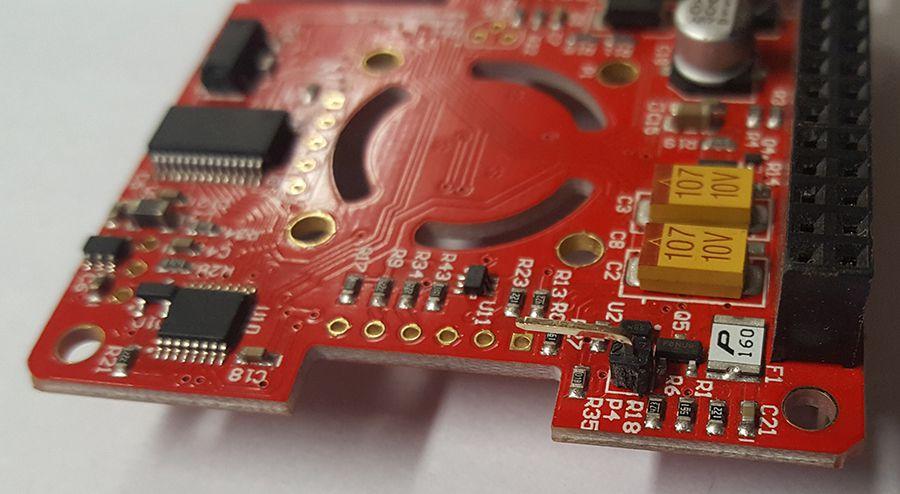

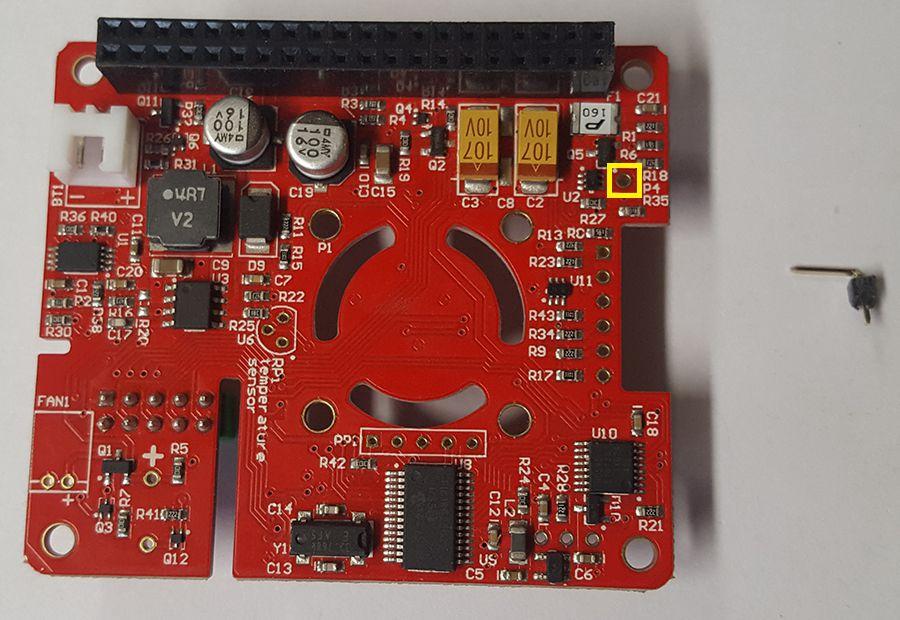

Ensuite, nous devons faire de même sur le PiCO

blank

blank

blank

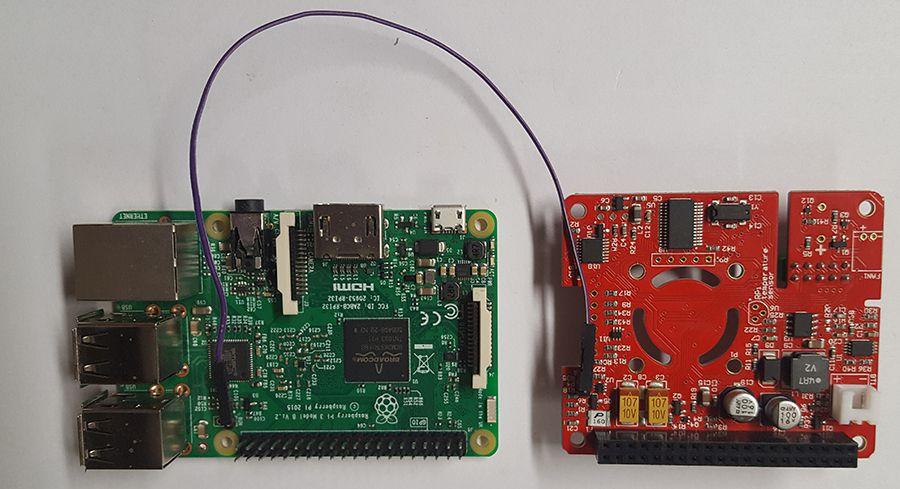

Ensuite, attachez simplement votre cavalier aux broches soudées

blank

blank

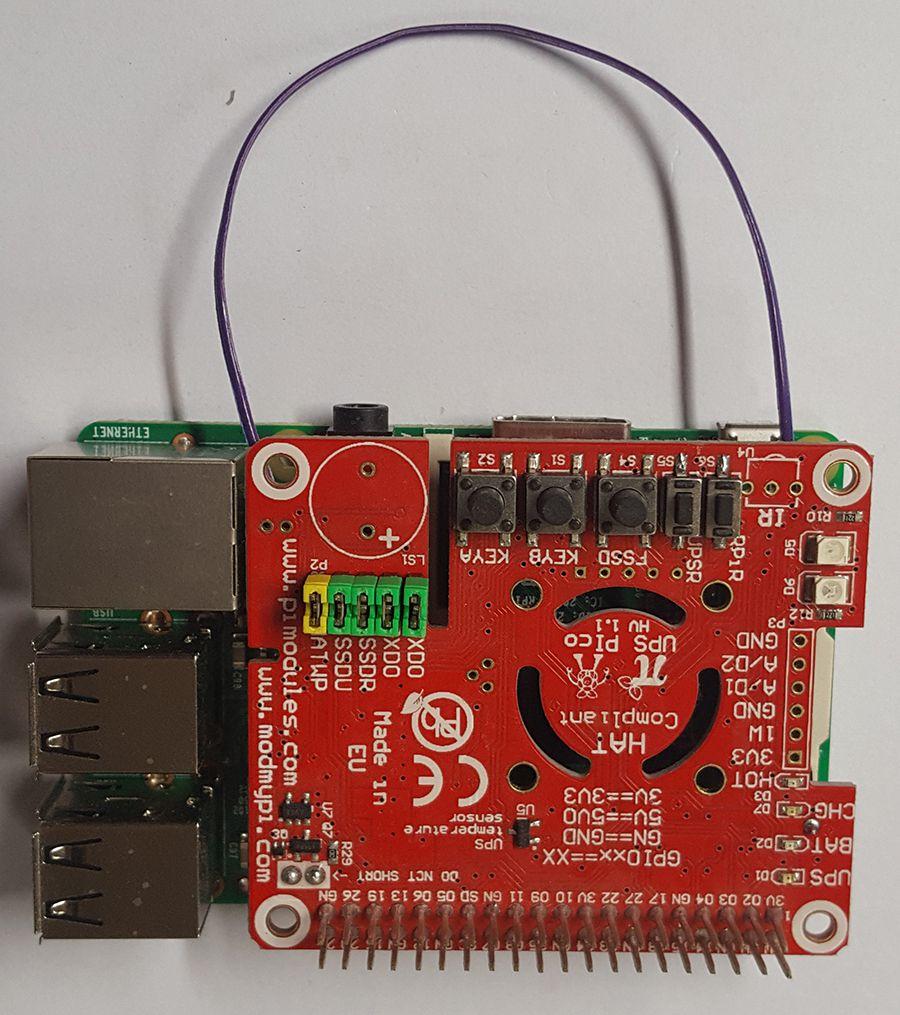

Branchez le PiCO sur votre Pi et c’est fait!

Pour une solution plus permanente, vous pouvez simplement souder le fil directement sur le PiCO et le Pi, mais en utilisant les broches d’en-tête, vous pouvez facilement les déconnecter en cas de besoin.
