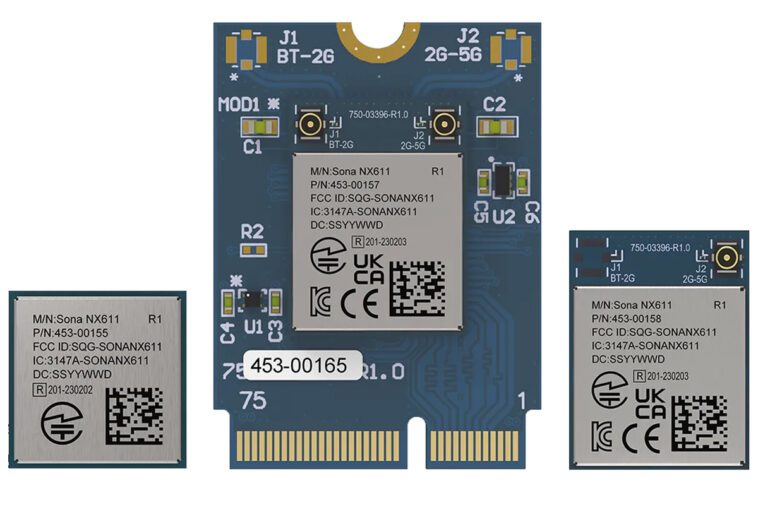

Ezurio Sona NX611 – Un module IoT industriel Wi-Fi 6 alimenté par NXP IW611

Ezurio, anciennement Laird Connectivity, a annoncé le Sona NX611, un nouveau module Wi-Fi 6 conçu pour les applications IoT industrielles. Le module utilise le chipset NXP IW611 et prend en charge le Wi-Fi 6 (802.11ax) et le Bluetooth 5.4. Il fonctionne dans les bandes 2,4 GHz et 5 GHz, atteignant des débits de données allant jusqu’à 600 Mbps, et peut résister à des températures industrielles de -40°C à +85°C.

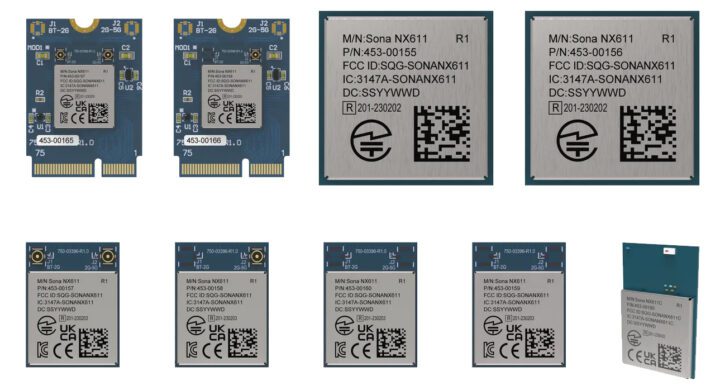

Le Sona NX611 est disponible dans plusieurs formats, notamment les options enfichables SiP (System-in-Package), M.2 1216 SMT et M.2 2230 E-Key. Il est compatible avec les processeurs NXP et prend en charge le logiciel de pile de connectivité Linux d’Ezurio et le système d’exploitation Android. Le module est en cours de développement et devrait être produit en série d’ici septembre 2024. Il bénéficiera de certifications mondiales telles que FCC, ISED, UKCA, CE et Bluetooth SIG.

Nous avons déjà vu que les modules IW611 et IW612 étaient utilisés dans le module IoT u-blox MAYA-W2. Nous avons également écrit sur les modules LoRaWAN Laird RM126x, le SoM Tungsten700 SMARC et le devkit, qui sont également développés par Ezurio, anciennement Laird Connectivity.

Spécifications du module Wi-Fi 6 industriel Ezurio Sona NX611

• Puce principale – Sona NX611 basée sur NXP IW611 ou IW612
• Wifi
  • Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
  • Double bande 2,4 GHz et 5 GHz
  • 2,4 GHz : jusqu’à 287 Mbps, 1024-QAM, 1×1 MCS7)
  • 5 GHz : jusqu’à 600 Mbps, 1024-QAM, 1×1 (MCS11)
  • Prend en charge la coloration OFDMA, TWT et BSS
  • 802.11d/e/h/i/j/k/mc/r/v/w
• Bluetooth
  • v5.4 (BDR + EDR + BLE)
  • PHY LE 2 Mbps
  • Codé LE (PHY longue portée)
  • Saut de fréquence adaptatif (AFH)
  • Appariement simple sécurisé (SSP)
  • Débits en bauds UART jusqu’à 4 Mbps
  • 7 x liens BT / 16 x liens BLE
  • Connexion sécurisée (AES128 et ECC256)
• Options d’antenne
  • Connecteur(s) MHF4 embarqué(s)
  • Broche de traçage pour antennes externes
  • Antenne à puce intégrée
  • Connexions RF combinées d’antennes Wi-Fi et BT
• Interface hôte et périphériques
  • SDIO 3.0 (Wi-Fi)
  • HS-UART (BT)
  • PCM (audio BT)
• Exigences en matière de tension d’entrée
  • Boîtier LGA SIP-76 broches
    • 3,3 V nominal 3,3 V typique, 3,14 V minimum, 3,46 V maximum
    • 1,8 V nominal 1,8 V typique, 1,71 V minimum, 1,89 V maximum
  • LGA 1216-96 broches
    • 3,3 V nominal 3,3 V typique, 3,14 V minimum, 3,46 V maximum
  • Paquet de clés E 2230
    • 3,3 V nominal 3,3 V typique, 3,14 V minimum, 3,46 V maximum
• Dimensions (et type d’antenne)
  • 11 x 11 mm (SIP) – Broche RF
  • 16 x 12 mm (module M.2 1216 SMT) – MHF4 et broche RF
  • Antenne à puce 18 x 12 mm (module M.2 1218 SMT)
  • 30 x 22 mm (module de clé électronique M.2) – MHF4
• Environnement
  • Plage de température de fonctionnement : -40°C à +85°C
  • Humidité de fonctionnement – ​​Moins de 85 % HR (sans condensation)
  • Température de stockage : -40° à +85°C (-40° à +185°F)
  • Humidité de stockage – Moins de 60 % HR (sans condensation)
• MSL (Niveau de sensibilité à l’humidité) – MSL4 (SIP), MSL1 (M2)
• Approbations réglementaires:
  • FCC/IC/CE/UKCA/RCM/MIC (en attente)
  • Approbation Bluetooth SIG (en attente)

Ezurio propose un programme « Premium WiFi Advantage » dans lequel des experts s’occupent de tout, de la conception et des tests du matériel à l’intégration logicielle et aux certifications mondiales. Ils proposent des modules et des antennes Wi-Fi pré-certifiés, garantissant que votre produit répond aux normes internationales. Leur package Backports, une pile Wi-Fi Linux complète avec pilotes, bibliothèques réseau, supplicant et net-manager, est entièrement documenté et prend en charge Buildroot, Yocto et Debian avec des mises à jour régulières prévues.

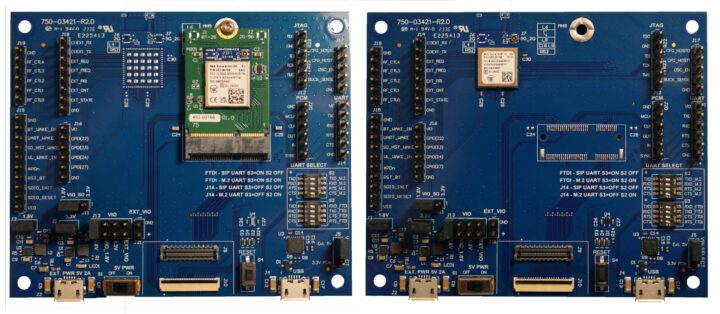

La société propose au total quatre cartes de développement pour les modules Ezurio Sona NX611, deux avec des modules soudés et des options d’antenne MHF4 et MHF, et les deux autres comportent des modules M.2 E-Key avec des options d’antenne MHF4 et MHF. Vous trouverez plus d’informations sur le module Wi-Fi Ezurio Sona NX611 et sa carte de développement sur la page produit et le communiqué de presse.

Le module Wi-Fi Ezurio Sona NX611 et le kit de développement sont disponibles sur toutes les principales plateformes, notamment DigiKey, Mouser, Avnet et Future Electronics. La carte de développement du module coûte environ 149 $ et les modules Wi-Fi coûtent entre 16,16 $ et 17,32 $ selon le module.
