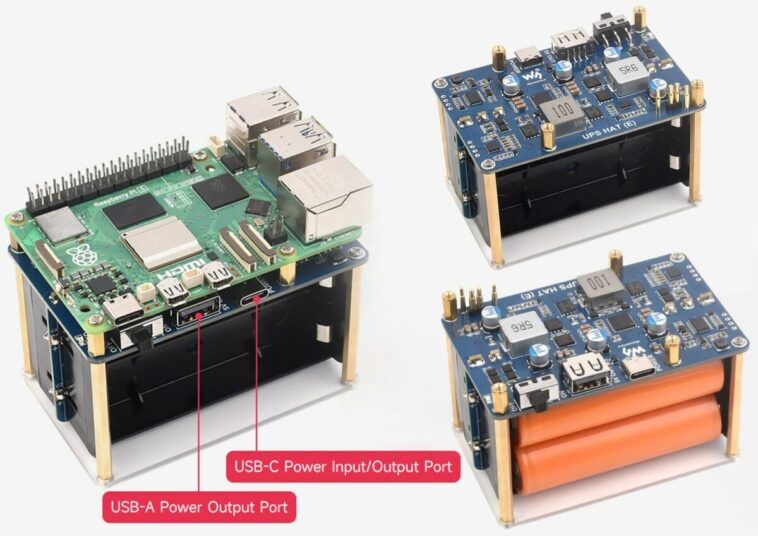

Le Waveshare UPS HAT (E) est une carte d’extension UPS pour Raspberry Pi 5/4B/3B+ qui prend en charge quatre batteries au lithium 21700 et comprend un circuit intégré de jauge de charge de batterie pour surveiller la tension, le courant et la capacité. Le port USB Type-C est conforme à la norme PD 3.0 et permet une charge bidirectionnelle rapide de 40 W, et une puce abaisseur haute puissance fournit une sortie 5 V/6 A. De plus, il prend en charge I2C pour les mises à jour d’état en temps réel.
Nous avons déjà parlé du HAT UPS SupTronics Raspberry Pi 5, plus large, qui prend en charge quatre batteries 18650 et fournit jusqu’à 5 V avec une sortie de courant plus élevée de 5 A. Ce HAT n’a pas de support Type-C et utilise une prise DC et un connecteur XH2.54 pour une entrée 6 V-18 V. N’hésitez pas à le consulter si ce produit vous intéresse.
Spécifications de l’onduleur Waveshare HAT (E) :
- Compatibilité – Raspberry Pi 5 / 4B / 3B+
- Interfaces USB
- Entrée/sortie USB Type-C – Prend en charge plusieurs niveaux de tension (5 V, 9 V, 12 V, 15 V, 20 V)
- Sortie USB Type-A – Fournit une alimentation 5 V pour d’autres cartes
- Support de batterie – Support de batterie Li-ion 4 cellules 21700

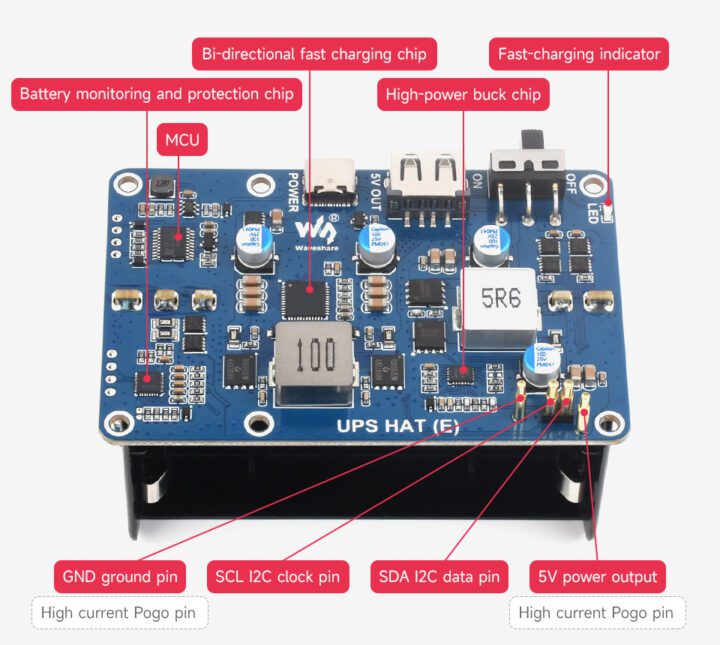

- Surveillance de la batterie – Circuit intégré de jauge de charge de batterie embarqué pour la tension, le courant, la puissance et la capacité restante
- Circuits intégrés embarqués
- Indicateur de charge de batterie IC – Mesure la tension, le courant et la capacité de la batterie
- Puce Buck haute puissance – Assure une sortie constante de 5 V 6 A
- Gestion MCU – Détecte la connexion d’alimentation et gère le démarrage du Raspberry Pi
- Commutation automatique – Passe à l’alimentation par batterie en cas de panne de l’alimentation externe
- Indicateurs LED
- Indicateurs de connexion de la batterie et d’état de charge
- Un avertissement s’affiche si la batterie est mal connectée.
- Source de courant
- Alimentation USB Type-C 5 V/5 A recommandée
- 2x broches pogo pour alimenter le Raspberry Pi
- Mise en charge
- Port USB Type-C – Prend en charge le circuit intégré INA219 pour une charge rapide bidirectionnelle jusqu’à 40 W, compatible avec PD 3.0
- Fonctionnement simultané – Peut charger des batteries et fournir une puissance de sortie en même temps

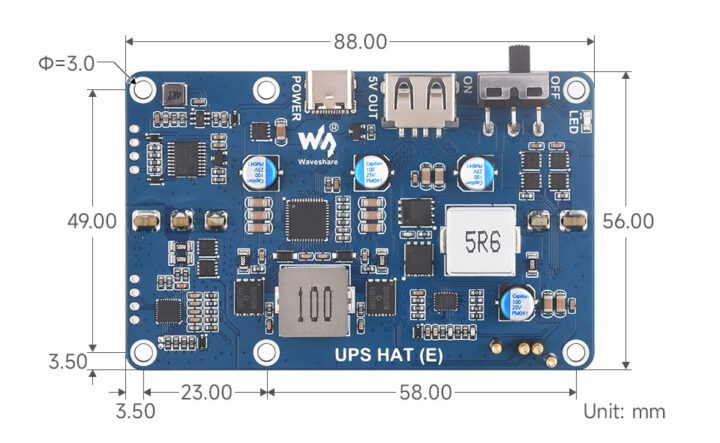

- Dimensions – 88 x 56 mm
L’entreprise partage une liste d’instructions et d’avertissements de sécurité, pour la plupart génériques. Certains des points les plus importants sont
- Les batteries Li-ion et Li-po peuvent être instables ; une mauvaise utilisation peut provoquer un incendie, des blessures ou des dommages.
- N’inversez pas les polarités lors de la charge ou de la décharge.
- Utilisez uniquement des chargeurs de qualité pour recharger les batteries.
- Ne mélangez pas des piles neuves et usagées et n’utilisez pas différentes marques de piles ensemble.
- Assurez-vous que les spécifications de la batterie correspondent à la carte d’extension.
- Remplacez les piles une fois leur durée de vie terminée ou après deux ans d’utilisation.

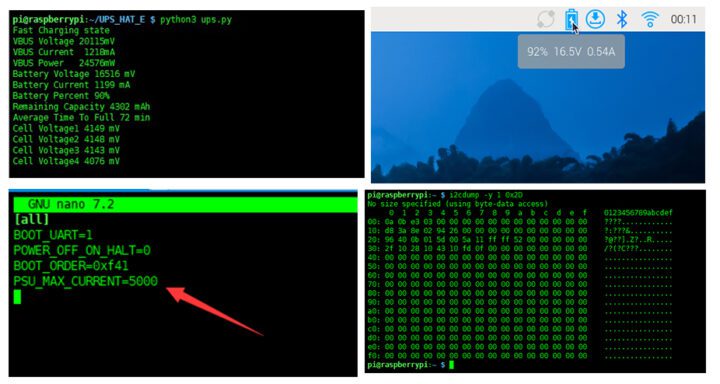

Pour utiliser le Waveshare UPS HAT (E) avec Raspberry Pi, certaines commandes Python activent l’interface I2C, la détection du niveau de batterie INA219 et le logo du niveau de batterie sur l’écran. Vous pouvez également définir le courant requis pour démarrer et ajuster le temps de démarrage en fonction de la puissance appliquée.
Pour plus d’informations sur le matériel et les logiciels, vous pouvez visiter la page wiki du produit, bien que la société ne fournisse pas de détails matériels spécifiques tels que les numéros de pièces IC ou les schémas.
Le Waveshare UPS HAT (E) pour Raspberry Pi est disponible à l’achat sur AliExpress pour 37,47 $, frais de port compris, sur Amazon pour 44,99 $ et sur la boutique officielle Waveshare pour 32,99 $ plus frais de port.
