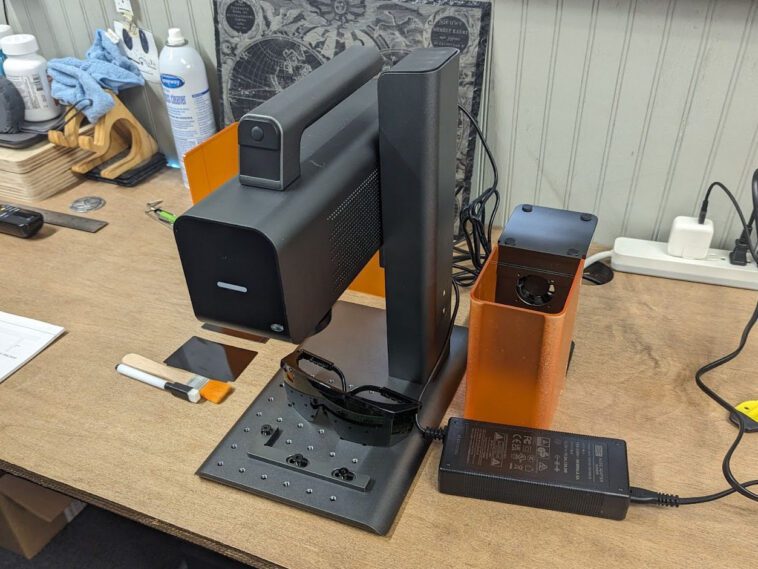

Examen du laser à fibre Sainsmart Z5-1Examen du laser à fibre Sainsmart Z5-1

Bonne journée. Karl ici. Aujourd’hui, j’aimerais partager mes expériences avec le graveur laser à fibre Genmitsu Z5-1 dans cette test.

Qu’est-ce qu’un laser Galvo infrarouge ?

Un laser à fibre est également connu sous le nom de laser Galvo infrarouge. Décomposons cette combinaison de mots.

L’infrarouge est le premier. Jusqu’à présent, j’ai examiné plusieurs puissants lasers à diode bleue pour le site. Tous disposaient de lasers d’une longueur d’onde de 455 nm. En revanche, le laser Genmitsu Z5-1 que nous examinons aujourd’hui a une longueur d’onde de 1 064 nm qui se situe en dehors du spectre visible. Grâce à l’infrarouge, nous pouvons marquer différents matériaux. Les plastiques et métaux remarquables sont faciles à marquer avec ce laser.

Galvo est le suivant et c’était un terme que je ne connaissais pas. « Galvo » est une forme condensée de « galvanomètre ». Il s’agit d’un dispositif électromécanique utilisé pour le contrôle précis des miroirs ou des éléments optiques dans les systèmes laser et optiques. Les galvanomètres sont basés sur le principe de l’utilisation d’une bobine électromagnétique pour déplacer un miroir léger ou une autre surface réfléchissante. Ils sont largement utilisés dans les applications qui nécessitent une numérisation ou une orientation rapide et précise des faisceaux laser, telles que les systèmes de gravure laser, de marquage laser, de découpe laser et de projection laser.

Un laser est un appareil qui émet une lumière hautement concentrée et cohérente. Il fonctionne en amplifiant la lumière par émission stimulée dans un milieu à gain. La lumière produite est monochromatique (une seule couleur) et cohérente (en phase). Les lasers ont de nombreuses applications, notamment la découpe, la communication, la médecine et le divertissement.

Un laser à fibre est un laser dans lequel le milieu de gain actif est une fibre optique dopée avec des éléments de terres rares tels que l’erbium, l’ytterbium, le néodyme, le dysprosium, le praséodyme, le thulium et l’holmium. Ils sont apparentés aux amplificateurs à fibre dopée, qui permettent une amplification de la lumière sans effet laser.

Spécifications du Genmitsu Z5-1, contenu de la boîte et assemblage

  • Matériau – Aluminium anodisé haute résistance
  • Mise au point laser – Mise au point motorisée à double point rouge
  • Tête laser – Laser à fibre 1 064 nm
  • Puissance laser : ≥ 2 W (certifié FDA)
  • Vitesse maximale : 10 000 mm/s
  • Vitesse de marquage suggérée : 100-400 mm/s
  • Interfaces de connexion – Port Type-C pour PC
  • Système d’exploitation pris en charge – Windows
  • Formats de fichiers – JPEG/BMP/GIF/PLT/PNG/DXF
  • Alimentation – 12V/10A
  • Refroidissement – ​​Refroidissement à air forcé
  • Zone de gravure – 7 cm × 7 cm (2,76″ × 2,76″)
  • Précision de gravure – 0,001 mm
  • Matériaux de gravure suggérés – Métal, Plastique Opaque, Matériaux avec Finition Laquée
  • Taille de l’unité laser – 190×286×313 mm (7,48”×11,26”×12,32”)
  • Taille de l’emballage – 55 × 32,5 × 18 cm (21,65″ × 12,80″ × 7,09″)
  • Poids de la machine – 4,32 kg
  • Poids du colis – 5,9 kg

Graveur laser fibre Genmitsu Z5-1Graveur laser fibre Genmitsu Z5-1

L’unité est livrée soigneusement emballée. Une boîte dans une boîte.

  • 1x module laser
  • 1x support de levage électrique
  • 1x plinthe
  • 1x plaque de positionnement
  • 1x bouton de fixation
  • 1x module de support portable avec ventilateur d’air
  • 1x bouclier de protection laser en acrylique
  • 1x alimentation cc 12V/10A
  • 1x clé USB
  • 1 câble USB de 500 mm de longueur pour support de levage électrique.
  • 1 câble USB de 1 500 mm de longueur pour PC
  • 1x lunettes
  • 2x papier à gratter, cartes de test, brouillons
  • 1x jeux de vis, clé Allen, marqueur, pinceau
  • 1x manuel d’utilisation

Déballage du Genmitsu Z5-1Déballage du Genmitsu Z5-1

Alimentation 12V/10A et 4 lasersAlimentation 12V/10A et laser classe 4

Assemblage Genmitsu Z5-1Assemblage Genmitsu Z5-1

Le montage a été rapide en suivant le manuel d’instructions et a pris quelques minutes à assembler. Il y a une grosse vis à oreilles pour maintenir l’ensemble au poussoir électrique.

Flux de travail

Gravure laser fibreGravure laser fibre

J’ai trouvé le processus global simple et familier, mais l’expérience utilisateur est loin d’être parfaite. BSLapp est l’application Windows portable propriétaire requise pour piloter le laser. Il existe une copie sur la clé USB fournie ainsi qu’une copie disponible sur le site Web de SainSmart. Je ne sais pas pourquoi, mais j’ai fait une comparaison des fichiers et ils ne sont pas les mêmes. Il existe des différences, notamment dans certains fichiers d’étalonnage. Je n’ai remarqué aucun problème évident avec l’une ou l’autre version.

La première étape consiste à mettre le laser au point. Ce qui est assez simple. Il y a 2 points laser rouges qui brillent depuis la tête laser et qui convergent lorsque la machine est au point. Placez l’objet que vous souhaitez graver sur la plaque. A l’aide des 2 boutons du portique régler la hauteur du graveur laser. Une fois les 2 points laser convergent, la machine est au point. Ce qui est à environ 155 mm.

BSLappBSLapp

Logiciel suivant. Je n’ai pas trouvé le logiciel convivial, mais une fois que j’ai compris l’interface utilisateur, j’ai pu le faire fonctionner. Je l’ai utilisé strictement pour la partie gravure. Tout travail de conception que j’ai effectué dans une autre application. Inkscape est mon choix pour les graphiques vectoriels et GIMP pour les photos.

Une bonne partie de mes expériences antérieures avec la gravure laser s’appliquent toujours. Une habitude que j’ai développée était de toujours tester. Cependant, les tests ne sont pas toujours réalisables. Avant le Z5-1, j’étais horrifié à l’idée de ne pas tester avant de faire une gravure finale. Mais je surmonte peu à peu cette peur avec le Z5-1. La petite zone de travail associée au laser Galvo permet des gravures rapides et l’ajout de passes plus légères semble être un flux de travail approprié.

Le logiciel affiche de nombreux paramètres différents mais la vitesse est le seul paramètre que j’ai ajusté. Je commencerais 1 passage à 500 mm/s. Sans toucher ni déplacer l’objet, je jugerais du résultat. À partir de là, je réduirais la vitesse et/ou augmenterais le nombre de passes ou une combinaison des deux. La seule autre option que j’ai modifiée est de savoir si le remplissage était hachuré ou non. Vous pouvez avoir horizontal ou vertical ou les deux.

Enfermer

Lors de mes tests, mon appareil s’est souvent bloqué et j’ai dû le redémarrer pour le récupérer. C’était toujours lorsque j’utilisais la fonction de contour et lorsque le contour était petit. Je commencerais le contour et j’aurais quelques secondes pour le positionner avant qu’il ne se bloque. J’éteindrais l’appareil. Rallumez-le et attendez que le logiciel le reconnaisse à nouveau et réessayez. Je soupçonne que ma clé USB fait partie du problème. Après avoir retiré une extension USB, elle semblait moins se bloquer. L’appareil a également refusé de fonctionner sur l’un de mes câbles d’extension USB actifs les plus longs. Je l’ai beaucoup utilisé avec succès avec des appareils à haute vitesse, mais pour une raison quelconque, il ne fonctionnerait pas avec le Z5-1.

CNXSoft : Soit dit en passant, SainSmart n’est pas autorisé à copier cette critique. Vous avez déjà été attrapé deux fois. S’il te plaît, arrête. Retour à la test…

Marquons quelques trucs

Échantillon de test Genmitsu Z5-1Échantillon de test Genmitsu Z5-1

C’était mon premier test. Cela m’a permis d’acquérir de la confiance, d’obtenir de si bons résultats si rapidement. Savez-vous quelle est la photo ?

Presse française en acier inoxydablePresse française en acier inoxydable

Gravure précoce. Presse française en acier inoxydable. J’ai mis un code-barres aléatoire dessus pour indiquer où se trouve le bec verseur.

Genmitsu Z5-1 a échoué à la gravureGenmitsu Z5-1 a échoué à la gravure

Ce fut ma première déception. Encore très tôt. Je pense que j’étais trop lent et trop chaud pour ce matériel.

Genmitsu Z5-1 avis gravure de texteGenmitsu Z5-1 avis gravure de texte

Ici vous pouvez voir à gauche. Je commençais trop lentement. Sur la droite, c’est bien mieux… mais j’aurais probablement dû faire au moins un passage supplémentaire.

Gravure laser fibre sur rouilleGravure laser fibre sur rouille

Élimine la rouille…

gravure laser sur liègegravure laser sur liège

J’ai essayé le liège. Pas si bon. J’ai dû exécuter autant de passes pour obtenir quoi que ce soit… et j’ai fini par être un gâchis de suie.

Gravure laser fibre sur cutterGravure laser fibre sur cutter

Je suppose que c’est de l’acier. Joli marquage. Et aussi différents plastiques…

gravure laser plastique Genmitsu Z5-1gravure laser plastique Genmitsu Z5-1

échantillon de carte de visite en métal 1échantillon de carte de visite en métal 1 exemple de carte de visite en métal 2exemple de carte de visite en métal 2

Ces cartes de visite en métal sont un rêve à graver.

Gravure de clé USB Genmitsu Z5-1Gravure de clé USB Genmitsu Z5-1

Le métal est bien gravé. Le plastique ne l’a pas fait. Le vert est un matériau très doux et opaque de type TPU et ne s’est pas bien gravé.

graveur laser fibre sur plastique PLAgraveur laser fibre sur plastique PLA

Le PLA grave magnifiquement.

gravure laser de texte sub-mmgravure laser de texte sub-mm

Je ai été impressionné. Le plus petit texte mesure 0,5 mm de haut.

Conclure

Les lasers sont incroyables. Ajoutez Galvo et ce que vous avez confine à la magie. Les recherches sur les graveurs laser à fibre en préparation de cette test m’ont ouvert les yeux sur leur fonctionnement. Je n’avais pas réalisé que les lasers à fibre plus grands étaient construits avec de nombreux lasers à diodes plus petits. Je n’ai pas démonté celui-ci mais je soupçonne que cet appareil possède une seule diode de 2 W. Les diodes infrarouges de 2 W semblent courantes. J’ai également constaté que certains des paramètres généralement réglables sur les graveurs laser à fibre ne semblent pas être réglables sur le Genmitsu Z5-1. Cela pourrait être dû en partie à l’utilisation d’une seule diode, mais ce n’est que spéculation. Je ne sais pas si c’est une mauvaise chose. J’apprécie la simplicité mais je peux comprendre les inconvénients de limiter artificiellement quelque chose.

Le Z5-1 a été annoncé pour marquer les métaux et les plastiques et je n’ai eu aucun problème à graver sur aucun des matériaux annoncés.

Je suis curieux. Comment utiliseriez-vous le Genmitsu Z5-1 ? J’aime le considérer comme un fabricant d’étiquettes permanentes. Alors que je termine cela, j’ai fait une dernière gravure et le résultat est génial. J’ai dû remplacer ma télécommande pour mon mini split et je ne savais pas qu’il était possible d’obtenir des télécommandes de rechange en C ou F. J’ai donc gravé un tableau de conversion au dos et cela a pris 3 minutes et 1 blocage.

gravure de télécommande Celsius Fahrenheitgravure de télécommande Celsius Fahrenheit
Si vous êtes intéressé à en acheter un. Le Genmitsu Z5-1 est disponible au prix de 1 200 $ sur la boutique de l’entreprise, mais vous le trouverez également sur Aliexpress (uniquement dans certains pays européens) et sur Amazon.
