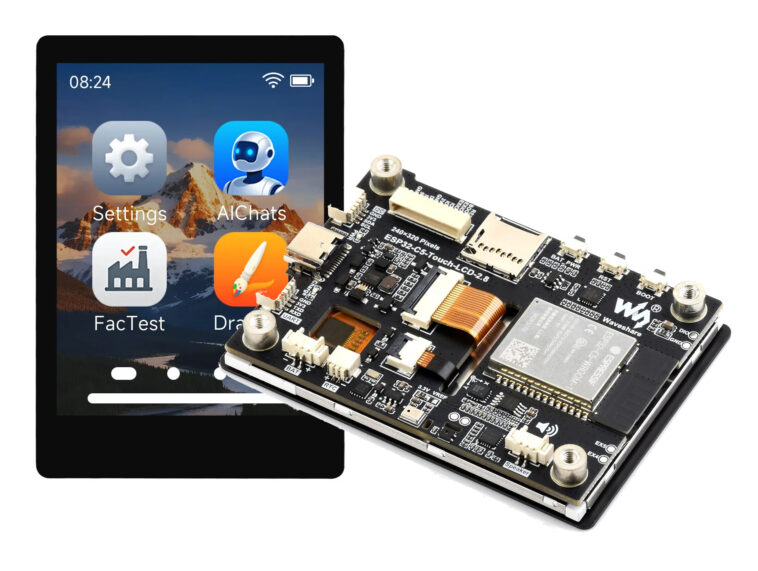

ESP32-C5-Touch-LCD-2.8 : Kit de développement avec écran tactile pour projets IoT

La semaine dernière, selon cnx-software, un article a été consacré à l’ESP32-C5-LCD-1.47, qui figure parmi les premiers kits de développement ESP32-C5 dotés d’un écran intégré et prenant en charge la connectivité WiFi 6 à double bande, idéal pour les projets IoT et HMI. En réaction aux besoins exprimés par les utilisateurs pour des écrans tactiles, le modèle ESP32-C5-Touch-LCD-2.8 a été mis en avant par kwchow. Ce modèle associe la puissance de l’ESP32-C5 à un écran IPS tactile capacitif de 2,8 pouces avec une résolution de 320 x 480 pixels.

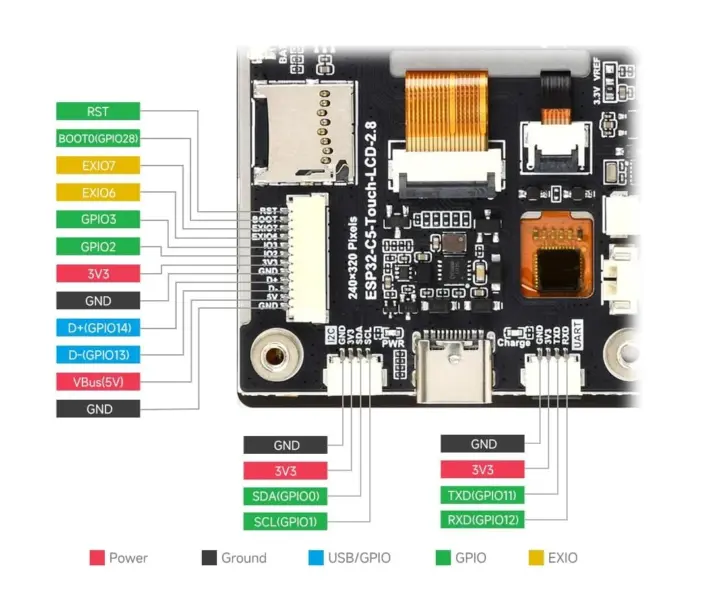

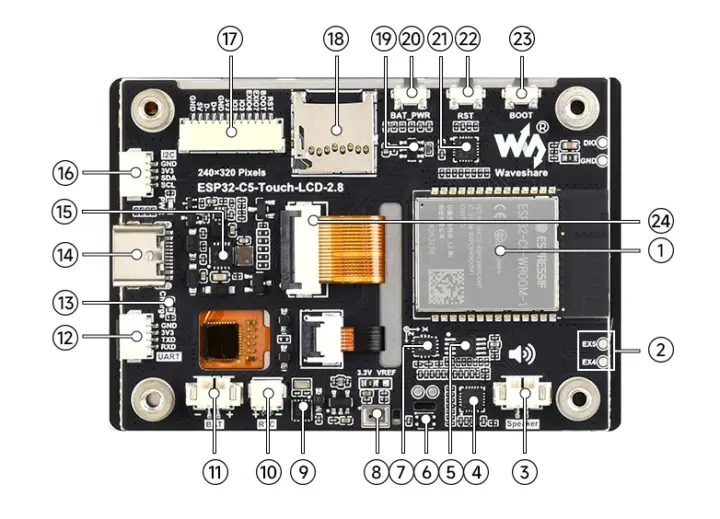

Ce nouveau kit de développement intègre également des fonctionnalités comme une carte microSD, un port USB-C pour l’alimentation et la programmation, ainsi qu’un microphone et un connecteur de haut-parleur intégrés. À cela s’ajoutent divers capteurs et connecteurs d’entrées/sorties pour une extension facile. Voyons cela de plus près.

ESP32-C5 et 32 Mo de Flash : Versatilité améliorée pour vos projets

Le module sans fil, l’ESP32-C5-WROOM-1-N32R8, est au cœur de cette nouvelle proposition. Ce système sur puce (SoC) ESP32-C5HR8 dispose d’un processeur RISC-V monocœur qui peut atteindre jusqu’à 240 MHz, tandis qu’un second cœur RISC-V consomme peu d’énergie, fonctionnant à 40 MHz pour les applications nécessitant une gestion de l’énergie. En termes de mémoire, on trouve 384 Ko de SRAM intégrés à la puce, ainsi que 8 Mo de PSRAM et 32 Mo de mémoire Flash, permettant de vastes choix de stockage pour vos applications.

Pour les connexions sans fil, ce kit prend en charge le WiFi 6 à double bande (2,4 GHz/5 GHz) conforme à la norme 802.11ax. Il inclut aussi Bluetooth 5.0 en version basse consommation ainsi qu’une radio 802.15.4 pour le support de Zigbee 3.0 et Thread 1.3. L’antenne est intégrée au PCB pour un gain d’espace maximal.

Écran tactile capacitif et fonctionnalités audio : Un pas vers les expériences multimédia

Avec son écran LCD IPS de 2,8 pouces et une palette de 262K couleurs, l’ESP32-C5-Touch-LCD-2.8 offre une résolution de 320 x 240 pixels tout en intégrant un écran tactile capacitif. Le contrôleur d’affichage est un ST7789 à 4 fils associé à un contrôleur tactile capacitif CST3530, améliorant ainsi l’interaction utilisateur.

Côté audio, un microphone est intégré avec un connecteur de haut-parleur à 2 broches pour des applications de lecture multimédia enrichissantes. Un codec audio basse consommation ES8311 et un amplificateur de puissance audio NS4150B complètent l’expérience sonore.

En ce qui concerne l’alimentation, le module fonctionne sous 5 V via le port USB Type-C, avec un connecteur pour batterie au lithium de 3,7 V qui prend en charge la charge et la décharge grâce à la puce de gestion d’alimentation ETA6098. Ce dispositif est conçu pour une utilisation sur des projets qui nécessitent une autonomie prolongée.

En termes de taille, la carte mesure 69 x 49,9 mm tandis que l’écran fait 73,06 x 50,54 mm, permettant une intégration aisée dans des projets IoT ou HMI plus compacts.

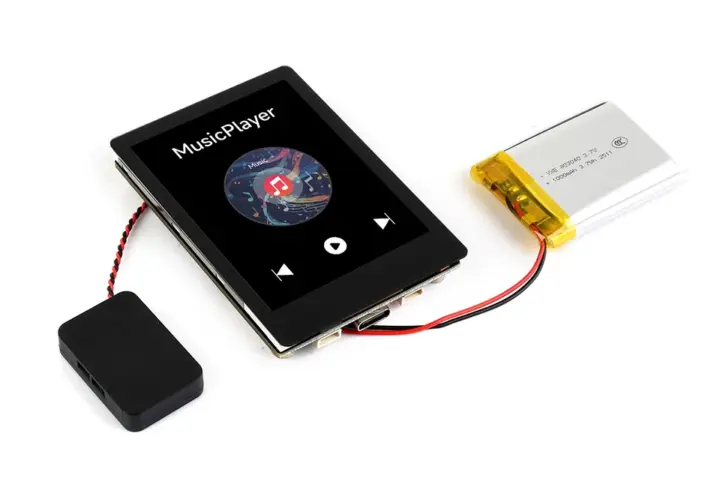

Dans un souci de polyvalence, ce dispositif prend également en charge le framework ESP-IDF et l’IDE Arduino. Des projets potentiels incluent un lecteur de musique, des jeux simples comme gravity ball et 2048, un album photo et une application météo. Malheureusement, les codes correspondants ne sont pas encore disponibles sur le site de documentation, ce qui pourrait être dû à l’absence du nouveau kit de développement sur la plateforme.

En termes de coût, Waveshare propose l’ESP32-C5-Touch-LCD-2.8-EN (sans batterie) et l’ESP32-C5-Touch-LCD-2.8 (avec batterie) à des prix variant entre 30,99 $ et 32,99 $ sur AliExpress, de 35,99 $ à 37,99 $ sur Amazon, et entre 25,99 $ et 26,99 $ sur sa boutique en ligne. J’ai aussi découvert sur AliExpress un autre modèle appelé NM-CYD-C5, offrant également un écran tactile de 2,8 pouces avec des fonctions similaires, à un prix de 21,53 $. Toutefois, il présente un écran à toucher résistif, sans capteurs et sans support audio, ainsi que seulement 16 Mo de Flash et 8 Mo de PSRAM.
