Contrôleur de moteur Ryanteck – Guide de câblage

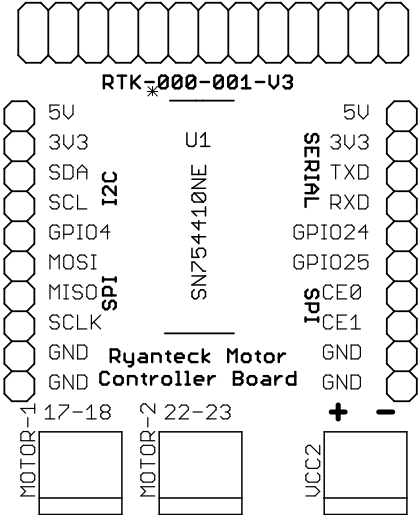

Au bas du contrôleur de moteur, il y a 3 borniers.

Ceux-ci sont étiquetés:

Moteur 1 et moteur 2 – Ce sont les blocs moteurs. Dans chaque bloc, vous pouvez câbler un moteur dans chaque bloc. Ceux-ci sont Bidirectionnel donc peu importe le côté du moteur qui entre dans les broches du bloc. La direction est alors contrôlée par code.

VCC2 – Il s’agit de l’alimentation pour alimenter le contrôleur de moteur IC et est la source d’alimentation pour les moteurs. VEUILLEZ NOTER LE CÂBLAGE. La tension est polarisée et un câblage incorrect peut ENDOMMAGER le mcb, les batteries et même votre Raspberry Pi. Assurez-vous simplement lors du câblage que le fil d’alimentation positif (généralement rouge) passe dans le côté gauche du bornier et que le négatif (généralement noir) va dans le côté droit du bornier.

Le nouveau MCB répartit les broches GPIO sur le côté de la carte au lieu d’utiliser un en-tête étendu. Nous avons trouvé en testant que cela fonctionne mieux et est plus robuste que l’en-tête étendu.
