Le problème auquel personne ne pense avant qu’il ne soit trop tard
Vous avez passé des heures à câbler votre station météo Raspberry Pi, vous l’avez installée pile au bon endroit sur le rebord de la fenêtre, et à la première averse surprise, tout est mort. Pas de drame, pas de fumée. Juste un silence complet là où il y avait un beau flux de données.
Les dégâts liés à l’eau font partie de ces risques que les passionnés de Raspberry Pi sous-estiment en permanence. L’humidité est un tueur silencieux, que vous fassiez tourner un capteur dans le jardin, une caméra de sécurité en extérieur ou une installation de surveillance industrielle. Ça ne se passe pas toujours de façon spectaculaire. Parfois, c’est juste une lente condensation, l’air lourd de l’été ou la rosée du matin qui s’infiltre dans le mauvais connecteur.
La bonne nouvelle, c’est qu’il est tout à fait possible de protéger efficacement votre Pi contre l’eau sans avoir besoin d’un diplôme d’ingénieur.
Commencez par le bon boîtier
Une bonne défense commence par une bonne barrière. Oubliez la simple boîte en plastique achetée au magasin de bricolage du coin. Il vous faut quelque chose avec un indice de protection IP (Ingress Protection), idéalement IP65 ou plus si votre projet se trouve en extérieur.
- IP65 : Signifie que le boîtier est totalement étanche à la poussière et peut résister à des jets d’eau à basse pression venant de toutes les directions.
- IP67 : Va encore plus loin en offrant une protection contre une immersion temporaire.
Pour la grande majorité des projets Raspberry Pi en extérieur, IP65 est le chiffre magique.
Scellez les ouvertures
Cherchez les boîtiers équipés d’un joint en néoprène ou en silicone autour du couvercle. Cela crée une excellente étanchéité qui empêche l’humidité de se frayer un chemin. En général, c’est au niveau des passages de câbles que tout dérape. L’accessoire indispensable pour éviter ça, ce sont les presse-étoupes. Ce sont de petits raccords filetés qui enserrent le câble et scellent le trou par la même occasion. Car oui, il suffit d’un seul trou laissé à l’air libre pour ruiner un boîtier par ailleurs parfaitement conçu.
Réfléchissez bien à votre câblage
Voici un détail crucial que beaucoup de débutants oublient : il n’y a pas que le Pi qu’il faut protéger. Vos câbles et vos connecteurs sont tout aussi vulnérables, si ce n’est plus.
Les traditionnels fils Dupont et les branchements sur plaque d’essai n’ont jamais été conçus pour vivre dehors :
- Le cuivre à nu s’oxyde.
- Les connexions mal protégées prennent l’humidité et finissent par rouiller.
- Vous allez vite vous retrouver à chasser des bugs imaginaires, alors qu’en réalité, c’est juste du métal mouillé qui fait des siennes.
Il est vraiment judicieux d’investir dans des composants adaptés pour tout ce qui va vivre près de l’eau. S’approvisionner chez un fournisseur de faisceaux de câbles étanches fiable peut faire une différence énorme, surtout pour les longues distances ou les environnements très humides. Ces faisceaux, avec leurs connecteurs fermés et leur isolation imperméable, résistent infiniment mieux que les montages faits maison.
Ne sous-estimez jamais l’impact de vos choix de câbles sur la fiabilité à long terme.
Appliquez un vernis de protection sur la carte
La condensation peut se former même à l’intérieur d’un boîtier fermé, en particulier quand la température varie fortement entre le jour et la nuit. C’est là qu’intervient le vernis de protection.
Il s’agit d’une fine pellicule protectrice que l’on applique directement sur la surface du circuit imprimé. On le trouve sous plusieurs formes :
- Acrylique
- Silicone
- Époxy
Le plus facile à utiliser reste l’acrylique. Il sèche vite, offre une protection très correcte contre l’humidité et peut être retiré plus tard si vous avez besoin de faire des modifications. Vous l’appliquez au pinceau ou en spray, vous laissez sécher, et vous obtenez une carte capable d’encaisser les éclaboussures et l’humidité sans rendre l’âme instantanément.
Attention : Il ne faut surtout pas recouvrir les ports USB, le lecteur de carte SD ni les broches GPIO que vous comptez utiliser. Avant d’appliquer le vernis, masquez bien ces zones avec du ruban adhésif.
Isolez correctement vos connexions
Les vrais points faibles restent les connexions. Avoir une carte parfaitement vernie ne sert à rien si l’humidité s’infiltre par un fil à nu.
- Gaine thermorétractable : Appliquez de la gaine thermo sur chaque soudure de manière individuelle. Encore mieux, une gaine thermorétractable avec un revêtement adhésif interne créera un joint presque totalement étanche autour de chaque connexion en se rétractant.
- Ruban isolant liquide : Une autre excellente alternative est le ruban électrique liquide. Il est parfait pour les formes irrégulières qu’une gaine classique n’arriverait pas à recouvrir proprement.

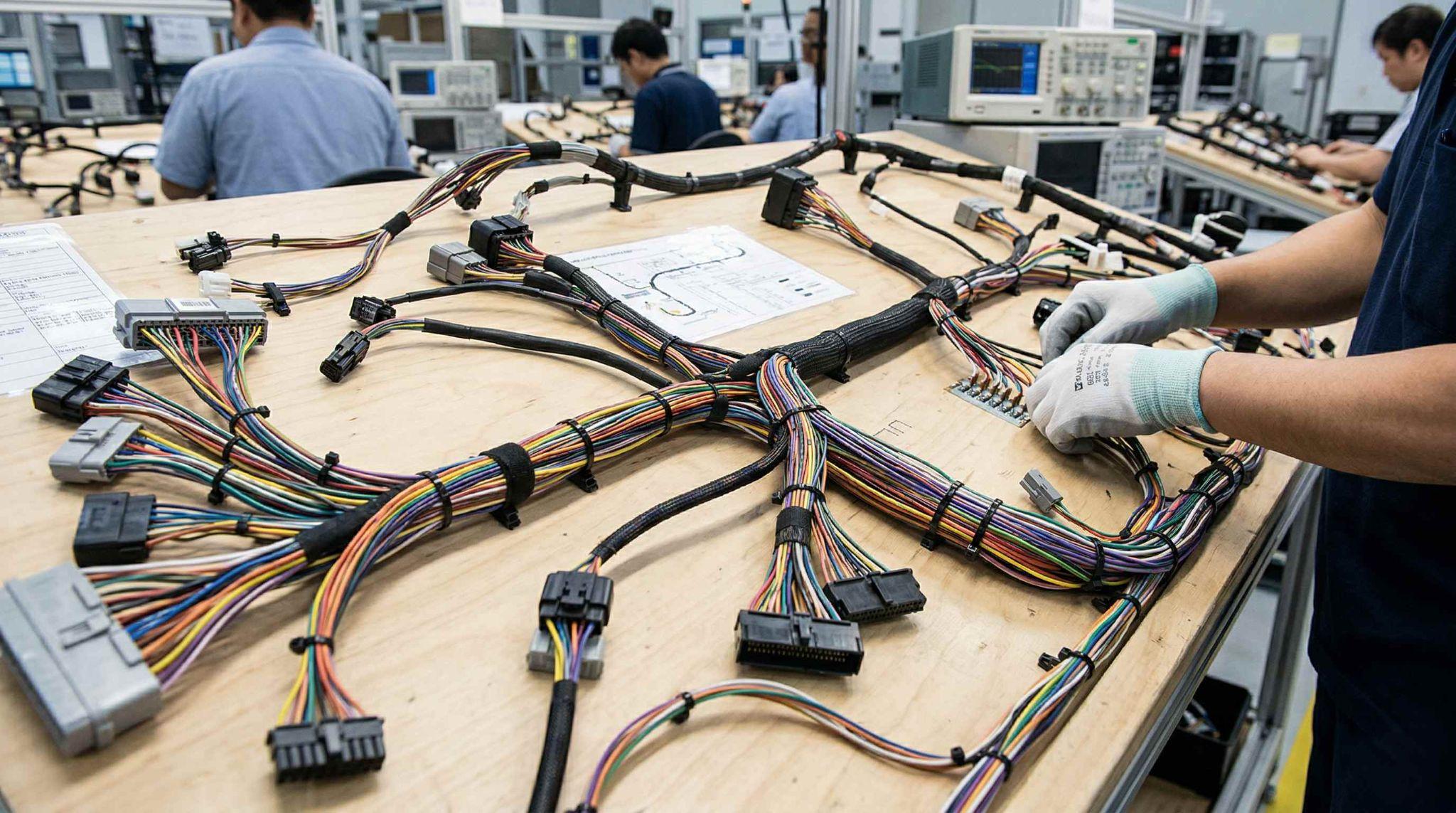

Pour les projets où le câblage est complexe ou l’environnement vraiment rude, faire appel à un fabricant de faisceaux de câbles sur mesure vaut largement l’investissement. Ils vous assembleront un faisceau avec exactement les types de connecteurs, la section de fil et l’étanchéité requis pour votre projet, vous épargnant ainsi toute la frustration des essais laborieux d’un montage fait maison.
Ajoutez un absorbeur d’humidité et faites des vérifications régulières
Même dans le meilleur des boîtiers fermés, glisser un petit sachet de gel de silice à l’intérieur aide énormément. Ces petits sachets absorbent l’humidité résiduelle qui aurait pu s’infiltrer pendant l’assemblage ou se condenser en eau. C’est peu coûteux, super efficace et ça ne prend pratiquement pas de place.
Pensez à les changer tous les quelques mois ou à chaque fois que vous ouvrez le boîtier. La plupart des sachets de gel de silice sont d’ailleurs réutilisables après un petit passage au four à basse température, vous n’aurez donc pas besoin d’en racheter sans cesse.
Pendant que vous y êtes, prenez l’habitude d’aller vérifier physiquement votre installation après quelques semaines. Inspectez la carte pour repérer toute décoloration, toute trace de corrosion sur les connecteurs ou toute infiltration d’eau. Il est toujours beaucoup plus simple de corriger un problème à ses débuts que de tout refaire après une panne complète.
Le mot de la fin
Protéger votre Raspberry Pi contre les dégâts des eaux repose avant tout sur un système de couches :
- Le boîtier : Un boîtier avec un bon indice IP constitue votre première ligne de défense.
- Le câblage : Un câblage de qualité et des connecteurs étanches bloquent les points d’infiltration les plus sournois.
- Le vernis : Le vernis de protection protège la carte quand toutes les autres mesures ont échoué.
- L’entretien : Des vérifications régulières permettent d’éviter que de petits soucis ne se transforment en catastrophes coûteuses.
Aucune de ces mesures n’est vraiment difficile ou chère à mettre en place. Pourtant, une fois combinées, elles transforment un projet un peu fragile en un système véritablement robuste. Un système capable de continuer à tourner sous la chaleur, l’humidité, la pluie et tout ce que la nature peut lui jeter au visage.
Faites les choses proprement dès le début, et vous n’aurez plus jamais à tout reconstruire après le passage du prochain gros orage.
