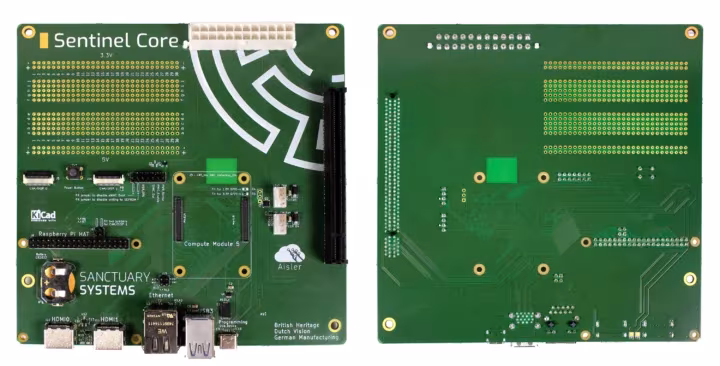

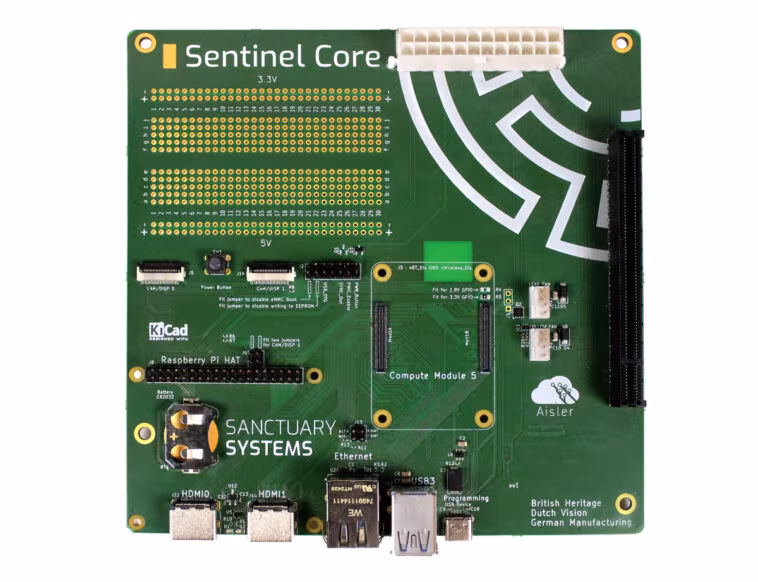

Selon cnx-software, la carte mère Sentinel Core de Sanctuary Systems est conçue pour le Raspberry Pi CM5 au format mini-ITX. Elle intègre un emplacement PCIe x16 permettant l’ajout d’une carte graphique afin d’améliorer les performances graphiques, le transcodage vidéo ainsi que les tâches liées à l’intelligence artificielle.
Performance avec PCIe x16 et connectivité avancée
La Sentinel Core est plus qu’une simple carte IO ; elle propose une structure plus vaste incluant un emplacement PCIe, un connecteur d’alimentation ATX à 24 broches ainsi qu’une zone de prototypage. En matière de connectivité, elle comprend deux ports HMI, un port Gigabit Ethernet, deux ports USB 3.0 ainsi que des connecteurs MIPI DSI/CSI, sans oublier le connecteur GPIO classique à 40 broches.
Dimensions pratiques et conception open source pour des projets améliorés
La carte mère Sentinel Core a été conçue pour soutenir le Raspberry Pi Compute Module 5 via deux connecteurs B2B à 100 broches. Elle permet une sortie vidéo via deux ports HDMI 2.0, et en ce qui concerne le réseau, elle est équipée d’un port Ethernet RJ45, tandis que le WiFi 5 et Bluetooth 5.x restent disponibles optionnellement avec le Raspberry Pi CM5. En termes de ports USB, on trouve deux ports USB 3.0 ainsi qu’un port USB 2.0 de type C. L’emplacement PCIe est en pleine longueur et supporte un signal PCIe 2.0 x1, bien que la prise en charge de PCIe 3.0 ne soit pas officielle. Pour l’expansion, le connecteur GPIO permet la connexion d’un Raspberry Pi à 40 broches, et il y a également une zone de prototypage de type planche à pain avec des trous traversants. La carte nécessite une alimentation de 12 V via le connecteur ATX 24 broches et mesure 170 x 170 mm, adoptant le format mini-ITX.
Ce projet est open source, avec des fichiers de design KiCAD disponibles sur GitHub. Les utilisateurs peuvent accéder à des guides détaillés pour le choix du matériel, comme les cartes graphiques AMD Radeon RX 6000/7000. De plus, les utilisateurs peuvent configurer des solutions comme Home Assistant, qui inclut des intégrations de voix IA locales. Ce modèle s’affiche comme une solution compétitive face à d’autres cartes telles que l’EDATEC ED-SBC3300 ou l’EXAVIZ Cruiser, qui ciblent des applications spécifiques avec leur propre utilisation de PCIe pour le stockage NVMe. La carte Sentinel Core se distingue par son emplacement PCIe permettant d’ajouter des cartes graphiques ou d’autres modules PCIe standards, un atout majeur de sa conception.

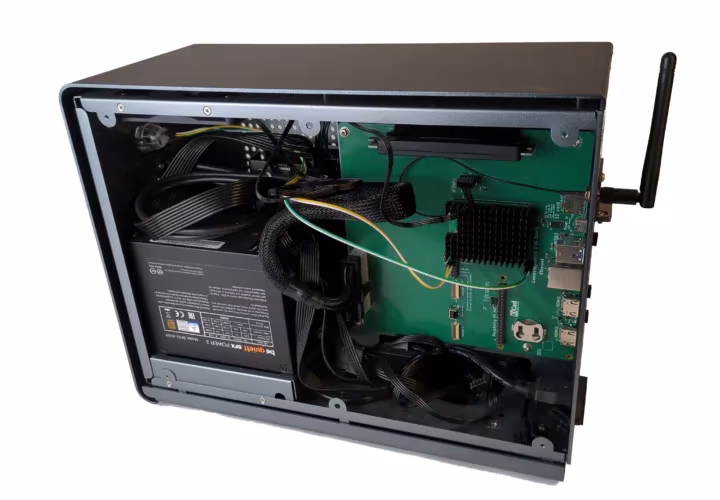

En termes d’équipement, la carte mère Sentinel Core vient avec une façade d’E/S. Pour fonctionner, elle nécessite un Raspberry Pi CM5, un dissipateur thermique compatible, une antenne Wi-Fi ou Bluetooth selon les besoins, une alimentation ATX, ainsi qu’un GPU ou d’autres cartes PCIe. Un des principaux arguments pour cette carte est son coût d’entrée inférieur par rapport aux alternatives x86. Cela dit, avec les récents augmentations de prix des Raspberry Pi, le module CM5 avec 16 Go de RAM et 64 Go de stockages flash eMMC peut atteindre un prix de 325 $.
La carte mère Sentinel Core est actuellement proposée sur la plateforme Crowd Supply, où un financement de 1 250 $ est visé. Pour obtenir cette carte, il faudra un investissement de 129 $. Les options s’étendent à inclure un Raspberry Pi CM5 sans fil (8 Go/32 Go) pour 195 $, un kit d’antenne pour 5 $ ainsi qu’un dissipateur thermique pour 5 $. La livraison est gratuite pour la carte seule dans le monde, mais des frais de 8 $ et 18 $ s’appliquent pour les accessoires aux États-Unis et ailleurs respectivement. La date d’expédition pour la carte est prévue d’ici la fin août 2026, tandis que les accessoires pourraient être expédiés dès ce mois-ci.
