Comment alimenter mon Beaglebone Black?

Chez ModMyPi, nous proposons une gamme de différentes cartes de micro-développement, qui nécessitent toutes des sources d’alimentation légèrement différentes! Certains sont très stricts dans leur entrée requise; par exemple, le dernier Raspberry Pi recommande 5V @ 2A au minimum pour la stabilité, mais certains sont plus flexibles, l’Arduino peut accepter une gamme d’entrées de tension (6 – 20V), et le régule au niveau souhaité en interne à bord. Non seulement cela, les cartes elles-mêmes ont différents ports d’entrée d’alimentation, et certaines peuvent être alimentées à plusieurs points sur la carte! Nous avons une ventilation simple de ce dont chaque unité a besoin! Vous pouvez consulter les didacticiels ci-dessous sur la meilleure façon d’alimenter chaque appareil:

Comment alimenter mon Raspberry Pi?

Comment alimenter mon Arduino?

Comment alimenter mon Beaglebone Black?

Comment alimenter mon Beaglebone Black?

Le Beaglebone Black utilise le même type de connecteur cylindrique (5,5 mm / 2,1 mm) que l’Arduino. Cependant, il ne nécessite que 5V pour l’alimentation. Le courant d’alimentation minimum recommandé est indiqué à 1,2 A (6 Watts), mais au moins 2 A (10 Watts) est recommandé pour les cartes connectées à des capes ou à la périphérie USB.

Nous avons ici une alimentation universelle Beaglebone Black 5V 2A de bonne qualité, qui devrait convenir à la majorité des applications Beaglbone.

Mode 1 – Prise DC Barrel 5.5mm / 2.1mm (5V @ 2A recommandé)

La façon recommandée d’alimenter le Beaglebone Black est via l’entrée jack à barillet CC (courant continu). Le vérin à baril a les exigences suivantes:

L’adaptateur doit être CC (courant continu) et non CA (courant alternatif)

  • Le bouchon du canon doit être positif au centre (la broche centrale du bouchon doit être positive)
  • Le bouchon du canon doit avoir un diamètre intérieur (DI) de 2,1 mm.
  • Le bouchon de canon doit avoir un diamètre extérieur (OD) de 5,5 mm ou moins.
  • La tension de fonctionnement doit être de 5V.
  • Le courant de fonctionnement est recommandé de 1,2 A à 2 A.
  • La longueur du connecteur cylindrique de 9,5 mm ou plus est suffisante.

Il s’agit d’un canon de taille courante, et vous verrez 5,5 mm / 2,1 mm sur beaucoup de nos articles.

blank

Mode 2 – via le port mini USB (5V @ 500mA)

Le Beaglebone Black est livré avec un câble USB vers Mini USB inclus qui peut être utilisé pour alimenter le Beaglebone Black. Veuillez noter que le port Mini USB (client) adjacent à la fiche du baril doit être utilisé pour alimenter la carte, pas le port USB (hôte) sur le côté opposé de la carte.

Lorsqu’ils sont alimentés via USB, les régulateurs sont quelque peu limités dans ce qu’ils peuvent fournir au système. Le Beaglebone Black utilise un interrupteur d’alimentation USB TPS2051, ce qui limite la puissance du port hôte USB à 500mA en haut de gamme. Pour l’utilisation de périphériques ou de capes USB haute puissance, il est probable que l’alimentation via Mini USB ne soit pas suffisante pour la stabilité. Le Beaglebone Black a besoin d’environ 500 mA pour un fonctionnement normal et d’un périphérique USB à faible courant (clavier, souris). L’utilisation d’un capuchon ou d’un périphérique USB à courant élevé nécessiterait une alimentation électrique pouvant atteindre ou dépasser cette consommation de courant supplémentaire. Par conséquent, pour plus de simplicité et une capacité maximale, l’alimentation par le connecteur barillet 5V est généralement recommandée.

blank

Mode 3 – Alimentation via les broches de la batterie

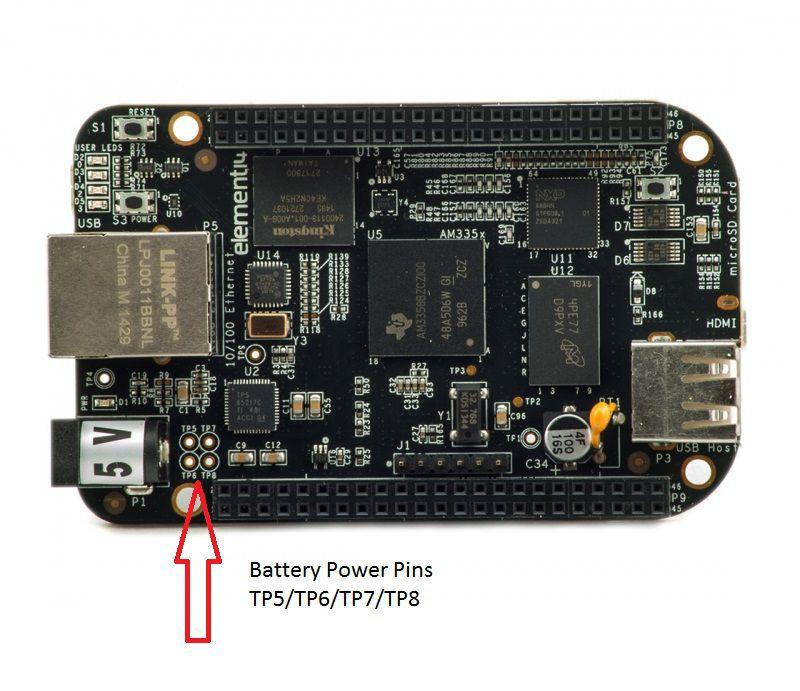

Je n’entrerai pas dans trop de détails sur cette méthode d’alimentation, car elle a déjà été bien documentée (liens ci-dessous). Mais il convient de noter que vous pouvez directement alimenter le Beaglebone Black via les quatre broches d’alimentation de la batterie indiquées dans l’image suivante. Il convient également de noter qu’il est très facile de déramer votre Beaglebone Black en utilisant cette méthode, veuillez donc prendre un cas supplémentaire lorsque vous plomberez dans une solution de bricolage.

blank

Le Beaglebone Black possède un circuit intégré de gestion de l’alimentation basé sur le chipset TI TPS65217C. Cet appareil contient plusieurs régulateurs pour fournir tous les niveaux de tension nécessaires à l’ensemble de la carte et gère le réveil et la mise hors tension à l’aide du bouton-poussoir intégré. L’IC contient également une capacité de charge de batterie intégrée!

Mis à part l’exigence USB de 5V, il n’est pas nécessaire d’exécuter le Beaglebone Black à partir de 5V. Cela signifie que toute petite batterie rechargeable au lithium-ion ou au lithium-polymère peut être utilisée pour alimenter la carte. Une seule cellule de 3,7 V (de préférence avec une protection de circuit intégrée) est suffisante pour alimenter toute la carte.

Lectures complémentaires

Système de batterie embarquée rechargeable Beaglebone Black

Alimentation sans coupure pour le Beaglebone Black
