Comment ajouter un connecteur TV RCA à un Raspberry Pi Zero

Vous avez donc votre Pi Zero, mais vous n’avez pas de moniteur HDMI! Argh!?! Droite?

Nan! Le Pi Zero a un port de sortie vidéo composite qui est très facile d’accès, et nous allons vous montrer comment!

Vous aurez besoin de quelques morceaux, y compris un fer à souder pour souder certains en-têtes:

blank

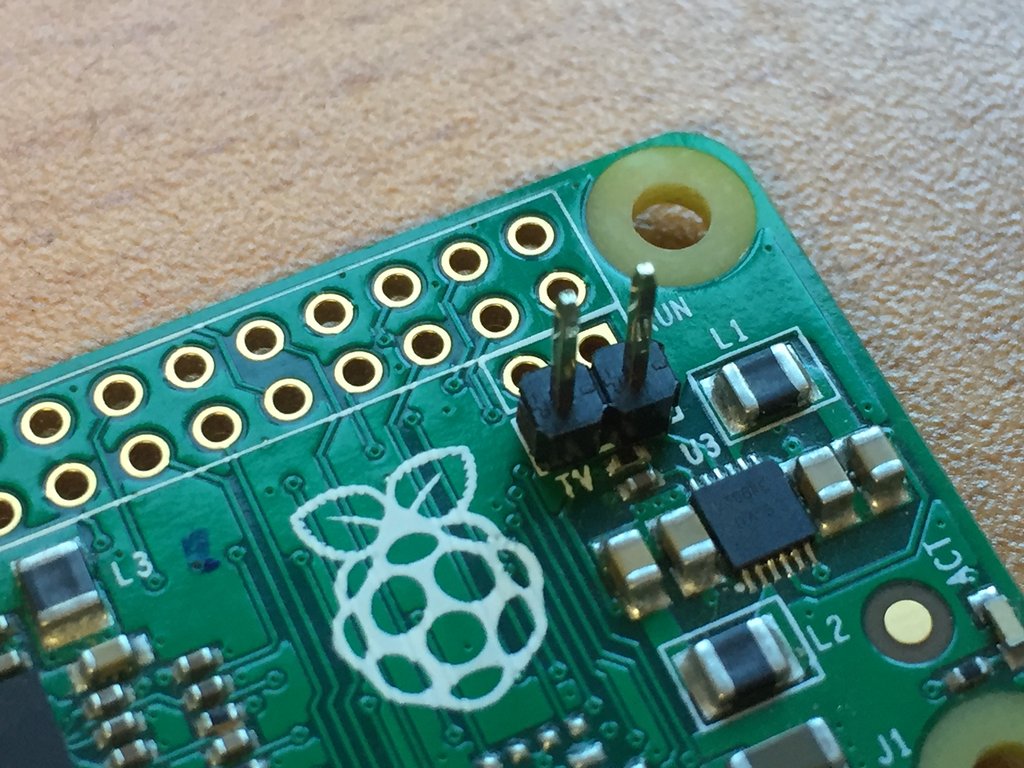

Nous allons souder deux en-têtes de broches sur le Pi Zero, entourés de rouge et étiquetés TV dans l’image ci-dessous

blank

Alors, allez-y et soudez vos broches! Vous pouvez bien sûr souder les fils directement sur la carte si vous le souhaitez, mais les en-têtes sont plus nets (et leur connexion est ensuite amovible).

blank

Obtenez maintenant votre connecteur RCA et branchez les deux extrémités mâles dans les deux bornes à vis. Encore une fois, vous pouvez utiliser du fil pour cela, mais les broches mâles sont probablement plus propres.

blank

Maintenant, nous pouvons brancher l’extrémité femelle des fils de connexion dans notre Zero.

La polarité doit toujours être «positive» (+) du connecteur RCA, à la broche étiquetée «TV» sur le Raspberry Pi. Dans ce cas, il s’agit de notre fil de connexion blanc.

blank

Le Pi devrait changer automatiquement la méthode de sortie en fonction de ce que vous avez branché, par exemple si vous n’avez pas de HDMI branché et que vous connectez le RCA, il devrait sortir via RCA. Cependant, si vous avez préconfiguré votre système (par exemple sur un autre Pi), cela peut ne pas fonctionner.

Si cela ne fonctionne pas au départ, vous devrez modifier les Pi fichier config.txt pour forcer la sortie vidéo via RCA.

Donc, ouvrez le fichier config.txt de votre Pi, vous pouvez le faire dans le terminal en utilisant la commande:

sudo nano /boot/config.txt

Vous devez modifier deux lignes.

Tout d’abord, vous devez SUPPRIMER le commentaire # de la ligne

# sdtv_mode = 2

Il devrait donc ressembler à ceci:

sdtv_mode = 2

Ensuite, vous devez ajouter un commentaire # à la ligne

hdmi_force_hotplug = 1

Il devrait donc ressembler à ceci:

#hdmi_force_hotplug = 1

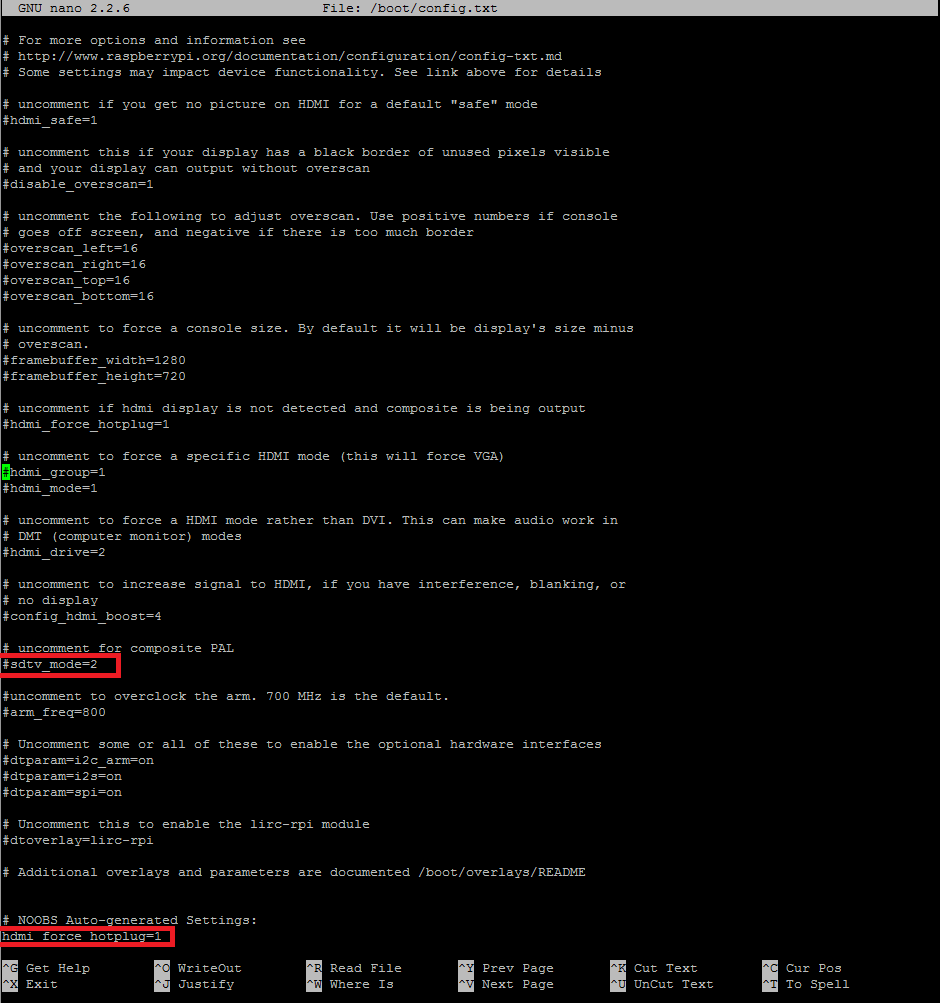

Vérifiez les lignes surlignées en rouge dans les images ci-dessous pour des éclaircissements.

AVANT

blank

APRÈS

blank

N’oubliez pas d’enregistrer le fichier de configuration lorsque vous quittez!

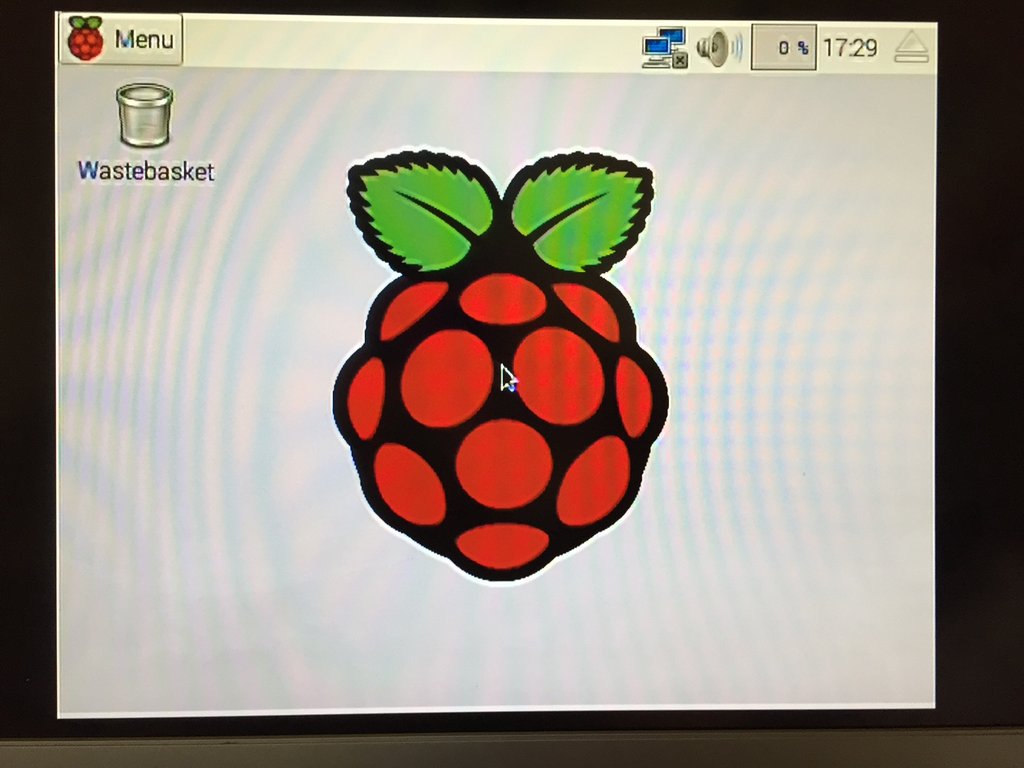

C’est tout! Vous pouvez maintenant brancher le Zero sur votre vidéo RCA / composite et il devrait sortir sur ce canal!
