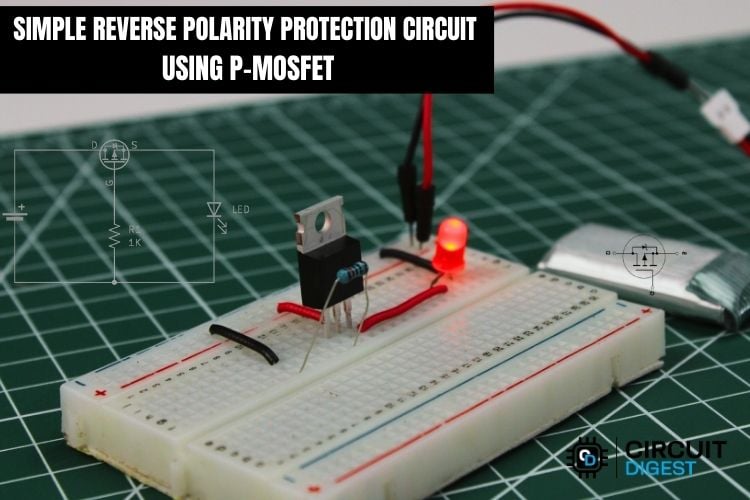

Circuit de protection contre l’inversion de polarité utilisant un MOSFET à canal P

Reverse Polarity Protection Using P-Channel Mosfet

Ce que vous apprendrez : Comment concevoir un circuit de protection contre l’inversion de polarité utilisant un MOSFETpourquoi un MOSFET à canal P surpasse une diode série, comment ajouter une protection de grille Zener pour les environnements haute tension et comment sélectionner le MOSFET adapté à votre tension d’alimentation.

  • Installation incorrecte de la batterie
  • Connecteurs mal câblés
  • Connexion accidentelle d’adaptateurs secteur de mauvaise polarité
  • Erreur humaine lors du prototypage ou de l’installation sur le terrain
    Sans protection, une inversion de polarité peut provoquer une défaillance immédiate des composants, des dommages permanents aux circuits intégrés ou même un emballement thermique entraînant des risques d’incendie.
Nom des composants Quantité But
MOSFET canal P
(IRF9710)		 1 Élément de commutation principal pour la protection contre l’inversion de polarité
Diode
(IN4007)		 1 Bloque le courant lorsque l’alimentation est connectée en sens inverse.
Résistance de porte
(1k ohm)		 1 Limite le courant de grille et stabilise la commutation MOSFET
Alimentation CC / Batterie 1 Fournit la puissance d’entrée au circuit
Charge (LED / Microcontrôleur / Moteur) 1 Utilisé pour tester le fonctionnement du circuit
Planche à pain 1 Utilisé pour l’assemblage de circuits
Fils de connexion Au besoin Utilisé pour réaliser des connexions électriques

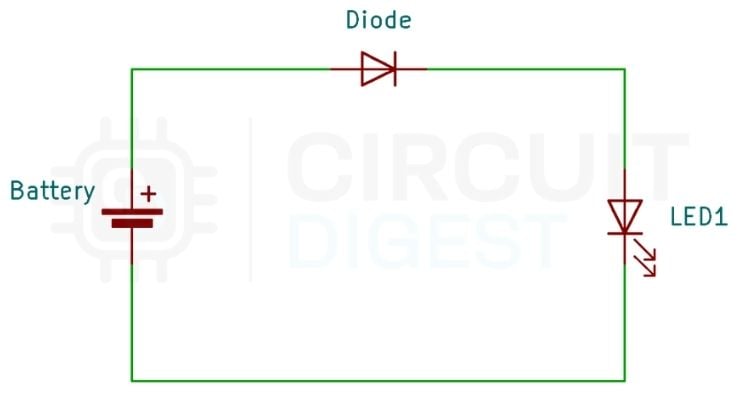

Schéma du circuit de protection contre l'inversion de polarité basé sur une diode

Power Loss = 0.7V × 0.5A = 0.35W
Efficiency Impact = (0.7 / 12) × 100% = 5.8% voltage loss

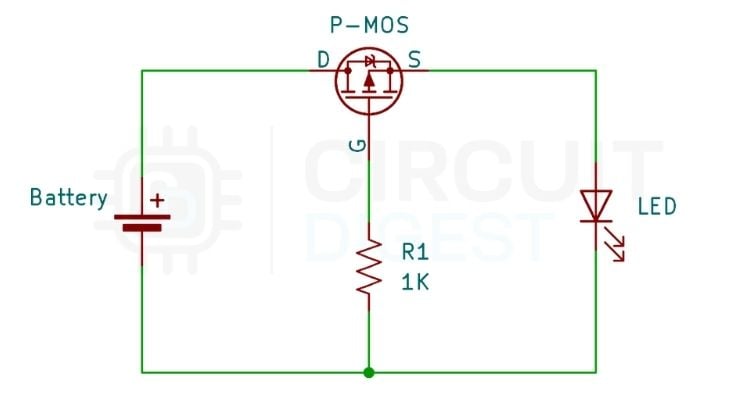

Circuit de protection contre l'inversion de polarité MOSFET canal P — IRF9710 avec résistance d'abaissement de grille et diode de blocage 1N4007. VGS contrôle la mise en marche automatiquement en fonction de la polarité de l'alimentation.

  • Placez le MOSFET à canal P IRF9710 sur la planche à pain et recherchez, à l’aide du brochage de la fiche technique, où se trouvent la source (S), la porte (G) et le drain (D).
  • Les ventilateurs auraient alors simplement des bornes positives connectées au côté positif de votre alimentation en connectant la Source directement à cette borne. Les FANS se connecteraient alors simplement au côté positif de la charge (comme une lampe).
  • Dans le même temps, connectez une résistance de 1k ohm de la porte à la terre – c’est le pull-down qui permet à la tension de porte d’être inférieure en valeur par rapport au drain (en supposant que l’alimentation soit appliquée au drain).
  • Si vous connectez une diode 1N4007 dans le chemin de polarisation de grille avec la cathode connectée à la grille et l’anode connectée à Gnd, cela empêchera qu’il y ait une tension de grille inversée lorsque la polarité de l’alimentation est inversée.
  • Connectez maintenant la charge (par exemple : LED + résistance de 470 ohms, ou une carte Arduino utilisant un circuit similaire) entre le rail de drainage et GND.
  • Ainsi, lorsque l’alimentation est appliquée avec la bonne polarité, la charge (qu’il s’agisse d’une LED ou d’une autre charge) fonctionnera comme elle le devrait. Si la polarité de l’alimentation n’est pas correcte, la charge ne fonctionnera pas.

Polarité correcte — Le MOSFET est allumé.
L’alimentation sera correctement connectée et, par conséquent, la source (S) du MOSFET sera au niveau positif de l’alimentation haute tension ou VIN, avec la grille (G) tirée à un niveau de tension inférieur à travers la résistance de 1K Ohm à la TERRE. Par conséquent, VGS = GND – VIN = Négatif. Si le VGS est négatif et que cela varie suffisamment par rapport à la tension de seuil, VGS (th), le MOSFET sera activé au maximum. Le courant peut désormais circuler de la source au drain à travers le chemin qui a une faible résistance à l’état passant de RDS(on) et alimenter efficacement la charge.

Polarité inversée — Le MOSFET sera désactivé.
Si la connexion de l’alimentation est inversée, alors la borne source recevra un niveau de tension négatif (GND) et la porte recevra toujours le niveau de tension positif à travers la résistance pour agir comme niveau positif à la nouvelle position du système électrique. Par conséquent, VGS est positif et empêche le MOSFET à canal P. d’être allumé. La diode corporelle est une diode intégrée au MOSFET à canal P et fait partie du circuit qui aide à acheminer le courant vers le drain depuis la source. La charge sera désormais complètement séparée de l’alimentation lorsque l’alimentation sera inversée.

Voltage drop = 0.5A × 0.1Ω = 0.05V
Power loss = 0.5A × 0.05V = 0.025W
Efficiency impact = (0.05/12) × 100% = 0.4% loss
Caractéristiques Méthode des diodes Méthode MOSFET
Chute de tension Élevé (~0,6 à 0,8 V) Très faible (~0,05 à 0,15 V)
Efficacité Faible Haut
Perte de chaleur Haut Très faible
Coût Bon marché Modéré
Gestion actuelle Limité Haut
Fiabilité Protection de base Une protection plus fiable

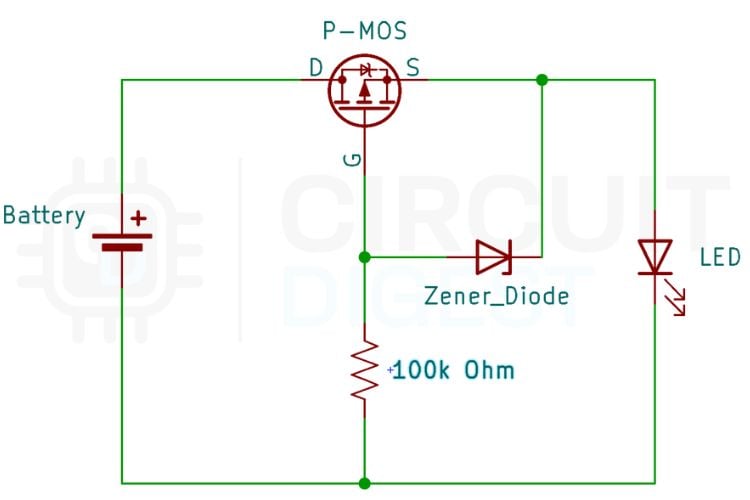

Protection contre l'inversion de polarité MOSFET avec Gate Zener

Fonctionnalité Circuit simple Circuit protégé Zener
Protection contre l’inversion de polarité Oui Oui
Protection de tension de grille Non Oui
Convient pour la haute tension Non Oui
Nombre de composants Faible Légèrement plus élevé
Fiabilité Moyen Haut
Paramètre Que vérifier Valeur recommandée
VDS(max) Doit être supérieur à la tension d’alimentation maximale plus les pointes transitoires ≥ 1,5 × Vfournir
VGS(ème) (seuil) Doit s’allumer complètement à votre tension d’alimentation ; choisissez des MOSFET de niveau logique pour 3,3 V/5 V fournir / 2
R.DS(activé) Plus bas c’est mieux – règle directement la perte de puissance et la chute de tension < 0,1 Ω pour ≤5 A ; < 0,01 Ω pour ≥20 A
jeD(maximum) Doit dépasser le courant de charge de pointe avec une marge ≥ 2 × courant de charge maximal
VGS(max) Détermine si une pince de portail Zener est nécessaire Généralement ±20 V ; ajouter Zener si Vfournir > 15 V
  • Appareils alimentés par batterie
    Protège les gadgets lorsque les piles sont mal connectées.
  • Projets de microcontrôleurs
    Protège les cartes comme ESP32 et Arduino pendant les tests et le développement.
  • IoT et appareils intelligents
    Empêche les dommages dans les capteurs de maison intelligente et les systèmes d’automatisation.
  • Electronique automobile
    Protège les circuits des véhicules contre les connexions inversées accidentelles de la batterie.
  • Entrées d’alimentation
    Protège les adaptateurs et les modules d’alimentation des connexions de mauvaise polarité.
  • Circuits moteur
    Protège les pilotes de moteur et les contrôleurs des erreurs de câblage.
