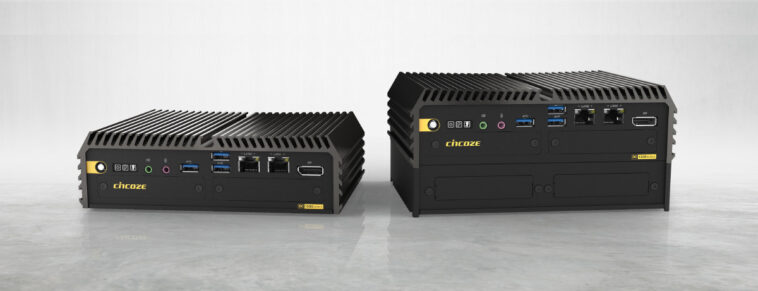

Cincoze DC-1300 est un ordinateur embarqué empilable alimenté par le processeur Intel N97 ou le SoC Core i3-N305 Alder Lake-N

Cincoze DC-1300 est un ordinateur embarqué à processeur Intel N97 ou Core i3-N305 Alder Lake-N conçu pour la fabrication intelligente qui prend en charge les boîtiers d’extension empilables (SEB) qui exploitent les deux emplacements pour clé M.2 B intégrés du système pour prendre en charge divers modules d’E/S, CAN Bus et Fieldbus.

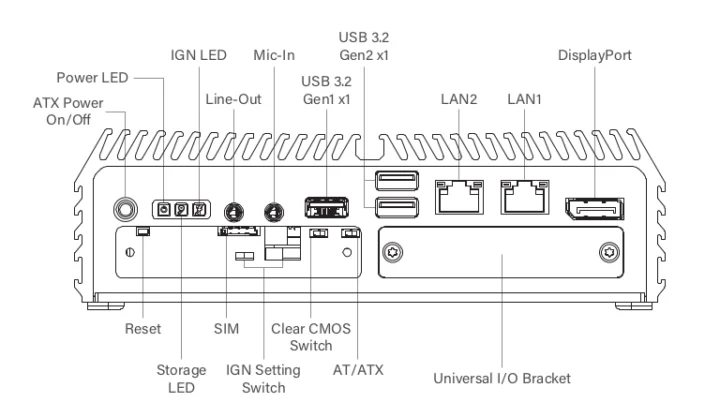

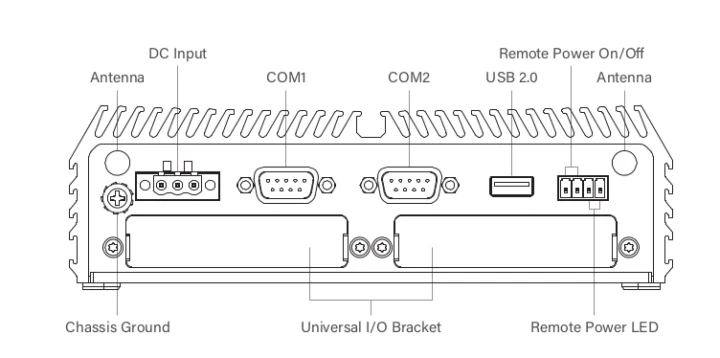

Le PC robuste sans ventilateur prend en charge jusqu’à 16 Go de stockage DDR5 et M.2 et SATA de 2,5 pouces (pas de SSD NVMe). Il comprend une sortie vidéo DisplayPort, deux ports 2,5 GbE, quatre ports USB Type-A, des prises audio 3,5 mm pour microphone et sortie de ligne, ainsi que deux connecteurs RS232/RS485 DB9, et des interfaces d’affichage, réseau, USB ou DIO supplémentaires peuvent être ajoutées. via trois modules CMI sur l’unité principale et quatre cartes MEC M.2 via le SEB en option. Conçu pour les applications industrielles, le système prend en charge une large entrée de 9 à 48 V CC et une plage de températures allant jusqu’à -40 °C à 70 °C sans limitation sous charge.

Spécifications du Cincoze DC-1300 :

• SoC Alder Lake série N (l’un ou l’autre)
  • Processeur Intel N97 quadricœur jusqu’à 3,6 GHz avec 6 Mo de cache, carte graphique Intel UHD 24EU à 1,20 GHz ; TDP : 12 W
  • Processeur octa-core Intel Core i3-N305 jusqu’à 3,8 GHz avec 6 Mo de cache, carte graphique Intel UHD 32EU à 1,25 GHz ; TDP : 15 W
• Mémoire système – Jusqu’à 16 Go DDR5-4800 via un support SO-DIMM ; RAM de type non tamponnée et non ECC
• Stockage
  • SSD M.2 SATA 3.0 partagé avec le socket M.2 Key B Type 3042/3052
  • Disque dur/SSD SATA de 2,5 pouces ou SSD semi-mince (SATA 3.0)
• Sortie vidéo
  • Connecteur DisplayPort jusqu’à 4 096 x 2 304 à 60 Hz (testé jusqu’à 3 840 x 2 160 à 60 Hz)
  • Interface d’affichage supplémentaire en option via une carte d’extension CMI (VGA, DVI-D, HDMI ou DisplayPort)
• Audio
  • Codec audio haute définition Realtek ALC888
  • Prise de sortie ligne 3,5 mm
  • Prise d’entrée micro 3,5 mm
• Réseautage
  • 2 ports RJ45 2,5 GbE via les contrôleurs Intel I225
  • WiFi et Bluetooth en option via prise M.2
  • 4G LTE/5G en option via prise M.2 et double prise pour carte Nano SIM accessible à l’avant
  • 2x trous d’antenne
• USB
  • 2x USB 3.2 Gen2x1 (10 Gbit/s), type A
  • 1x USB 3.2 Gen1x1 (5 Gbit/s), type A
    1x USB 2.0 (480 Mbps), type A
• Série – 2 ports COM RS-232/422/485 DB9 avec contrôle de flux automatique (prend en charge 5 V/12 V)
• Expansion
  • Prise M.2 Key B Type 3042/3052 (PCIe Gen 3×1/USB3.2 Gen2 x1/SATA) ; prend en charge l’extension de la carte 5G/stockage/extension
  • M.2 Key B Type 2242 (PCIe Gen 3×1), prise en charge de l’extension de carte supplémentaire
  • Interface CMI (Combined Multiple I/O) pour une extension optionnelle d’affichage ou de module d’E/S
  • Interface CMI pour extension de module d’E/S en option
  • Interface CFM (Control Function Module) pour l’extension du module IGN en option
• Divers
  • BIOS AMI
  • Effacer le commutateur CMOS
  • Bouton de réinitialisation
  • Redémarrage instantané – Technologie de redémarrage instantané en 0,2 seconde
  • Minuterie de surveillance
  • Indicateur LED d’état – LED d’alimentation, LED de stockage, LED IGN
  • Bouton marche/arrêt ATX
  • Commutateur de mode AT/ATX
  • Mise sous/hors tension à distance via un bornier à 2 broches
  • LED d’alimentation à distance via bornier à 2 broches
• Alimentation – 9 V à 48 V CC via bornier à 3 broches
• Consommation d’énergie – Processeur Core i3-N305 : jusqu’à 49,4 W ; Processeur N97 : jusqu’à 35,9 W ; testé avec 100 % de charge, de RAM et de stockage
• Dimensions – 185 x 131 x 56,5 mm (aluminium extrudé avec métal robuste)
• Poids – 1,5 kg
• Sécurité – Entrée d’alimentation inverse, protection contre les surtensions (51 ~ 58 V), protection contre les surintensités (15 A)
• MTBF – 520 224 heures (Base de données : Telcordia SR-332 numéro 3, méthode 1, cas 3)
• Plage de température
  • Fonctionnant sous 100 % de charge CPU et graphique 2D/3G (sans limitation thermique)
    • Processeur TDP N97 12 W : -40°C à 70°C
    • Processeur TDP Core i3-N305 15 W : -40°C à 60°C
  • Stockage – -40°C à 70°C
• Humidité relative
  • Intel N97 : 95 % HR à 70 C (sans condensation)
  • Intel Core i3-N305 : 95 % HR à 60 C (sans condensation)
• Chocs et vibrations – MIL-STD-810H
• CEM – CE, UKCA, FCC, ICES-003 Classe A
• EMI
  • CISPR 32 Conduit et rayonné : Classe A
  • EN/BS EN 55032 Conduit et rayonné : Classe A
  • EN/BS EN IEC 61000-3-2 Émissions de courants harmoniques : Classe A
  • EN/BS EN61000-3-3 Fluctuations de tension et scintillement
  • FCC 47 CFR Partie 15B, ICES-003 Conduit et rayonné : Classe A
• SME
  • EN/IEC 61000-4-2 ESD : Contact : 4 kV ; Air : 8 kV
  • EN/IEC 61000-4-3 RS : 80 MHz à 1 000 MHz : 10 V/m
  • EN/IEC 61000-4-4 EFT : Alimentation CA : 2 kV ; Alimentation CC : 1 kV ; Signal : 1 kV
  • EN/IEC 61000-4-5 Surtensions : Alimentation CA : 2 kV ; Signal : 1 kV
  • EN/IEC 61000-4-6 CS : 10 V (Conforme à la norme lors de l’utilisation d’un câble Ethernet blindé.)
  • EN/IEC 61000-4-8 PFMF : 50 Hz, 30 A/m
  • EN/IEC 61000-4-11 Creux de tension et interruptions de tension : 1 cycle à 60 Hz
• Environnement Industriel – CEM
  • EN/BS/IEC 61000-6-4 : 2019 Classe A
  • EN/BS/IEC 61000-6-2 : 2019

L’ordinateur prend en charge le montage mural, latéral, sur rail DIN et VESA, et la société souligne que sa conception physique est sans ventilateur, sans câble, sans cavalier et monocoque. Les systèmes d’exploitation pris en charge incluent Windows 11, Windows 10 et Linux via Ubuntu 22.04 LTS Desktop.

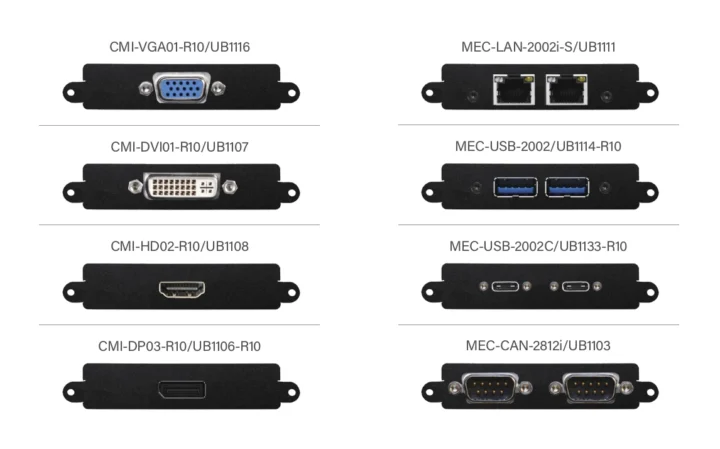

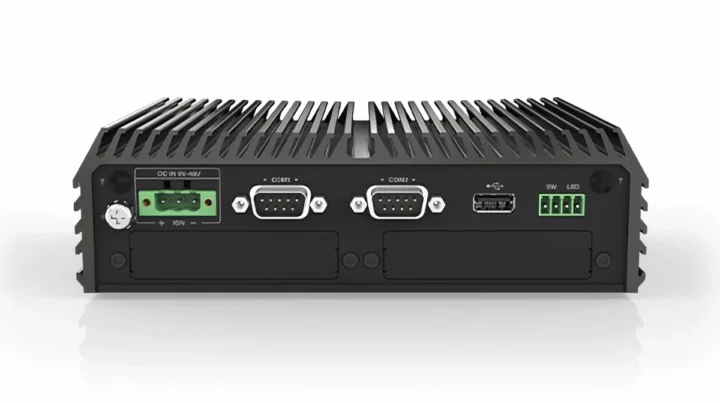

L’ordinateur embarqué Intel N97 ou Core i3-N305 est livré avec trois supports d’extension CMI pour l’affichage, les E/S série, numériques et la découpe d’antenne, mais vous pouvez étendre cela avec SEB empilable en ajoutant des cartes M.2 « MEC » pour plus d’Ethernet. , USB 3.0 ou interfaces série.

Ce n’est pas le premier système embarqué hautement personnalisable que nous avons couvert, puisque l’ordinateur embarqué empilable Vecow TGS-1000 offre une solution similaire avec des modules d’affichage, de mise en réseau et série empilables, mais alimentés par des SoC Intel Core Ultra Meteor Lake plus puissants. Cincoze fabrique des cartes d’extension CMI et MEC depuis des années, mais je pense que le SEB (Stackable Expansion Box) a été récemment introduit avec le DC-1300.

Cincoze n’a pas divulgué d’informations sur les prix, mais ses systèmes intégrés se retrouvent généralement auprès de divers revendeurs en ligne. De plus amples détails, y compris une fiche technique avec la liste complète des extensions et des pilotes, sont disponibles sur la page produit et dans le communiqué de presse.
