Carte de développement Forgix : RP2354 et Trion T8 pour vos projets électroniques

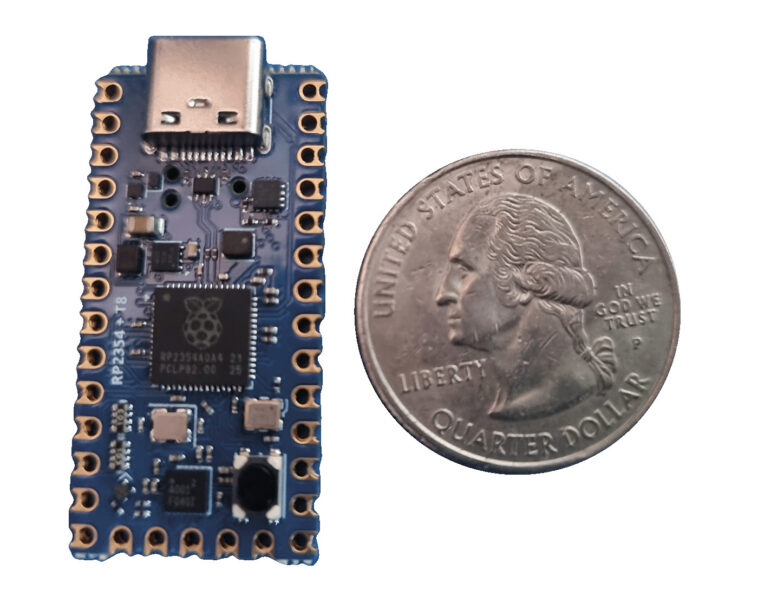

Selon cnx-software, la carte de développement Forgix conçue par Adiuvo Engineering combine un microcontrôleur Raspberry Pi RP2354 avec 2 Mo de flash et un FPGA Efinix Trion T8, le tout dans un format semblable à celui de la Teensy 4.0. Ce produit se distingue par sa capacité à intégrer divers composants pour offrir des possibilités de développement étendues.

7 384 éléments logiques pour le FPGA Efinix Trion T8 : une force inégalée

En plus du microcontrôleur, la carte inclut 16 Mbits de PSRAM, un port USB-C pour la connexion et l’alimentation, ainsi qu’un accès à diverses interfaces telles que SPI, I2C, UART, ADC et USB 1.1. Les fonctionnalités de conception permettent une connectivité flexible grâce à des trous traversants et crénelés associés au MCU RP2354 ou au FPGA Trion T8.

Le FPGA Efinix Trion T8F49, couplé au RP2354 via SPI, est équipé de 7 384 éléments logiques, de huit multiplicateurs incorporés et de 122,88 Ko de RAM interne. Les connectivités telles que 4 horloges globales provenant des broches GPIO et un oscillateur basse consommation renforcent sa performance pour des applications variées.

Performances à 150 MHz : RP2354 pour une efficacité maximale

Le microcontrôleur RP2354B offre une architecture à double cœur, combinant un Arm Cortex-M33 à 150 MHz et un RISC-V Hazard3, également à 150 MHz. Cette configuration signifie que jusqu’à deux cœurs peuvent fonctionner simultanément, permettant des performances optimales pour des applications exigeantes. Avec 520 Ko de SRAM sur puce et 2 Mo de mémoire flash, les capacités de traitement et de stockage sont surabondantes, offrant une grande flexibilité pour les développeurs.

En termes d’alimentation, la carte fonctionne avec une entrée 5 V CC via le port USB-C, fournissant 3,3 V pour les E/S et 1,1 V au cœur du FPGA. Ses dimensions compactes de 36 x 18 mm la rendent compatible avec le format Teensy 4.0, bien que la disposition des broches soit différente.

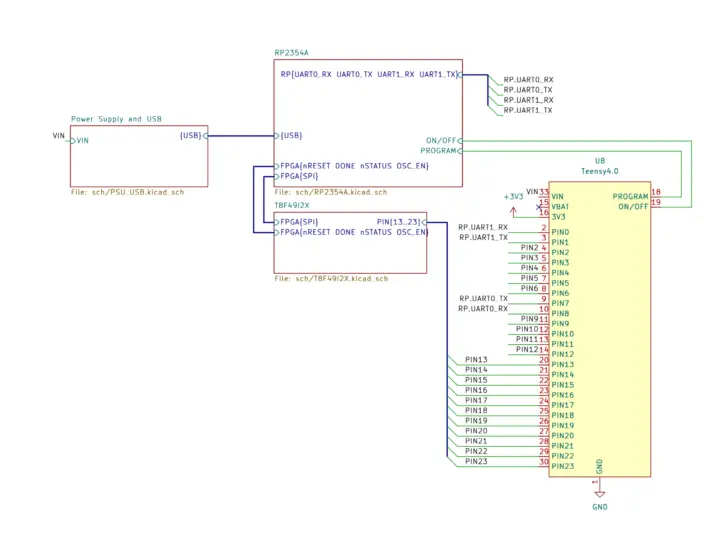

Adiuvo Engineering a mis à disposition les fichiers de conception matériel au format KiCad, les schémas en PDF et le firmware C pour le RP2354. De plus, la documentation peut sembler limitée mais il vaut la peine de consulter des ressources supplémentaires pour bien démarrer.

La carte Forgix se positionne sans concurrence directe, se distinguant des cartes comme la Clintech Pico RP2354B et le FireAnt Efinix Trion T8. Les solutions les plus proches incluent des combinaisons de MCU et FPGA, telles que la Shrike-lite avec Renesas ForgeFPGA + RP2040 ou la Pico-Ice, intégrant un Lattice ICE40 UltraPlus 5K FPGA avec RP2040.

Enfin, la carte Forgix est disponible à la commande pour un prix de 50 $, auquel s’ajoutent les frais d’expédition et les taxes éventuelles.
