Par Thomas, le 23 juin 2021 — 3 minutes de lecture
Boîtier en acier KKSB Raspberry Pi 4

En 2017, j’ai examiné un boîtier en acier de KKSB pour les Pi 2 et 3. Deux ans plus tard, ils ont créé un design révisé pour le Raspberry Pi 4. Ils m’en ont envoyé un pour que je l’examine.

L’affaire

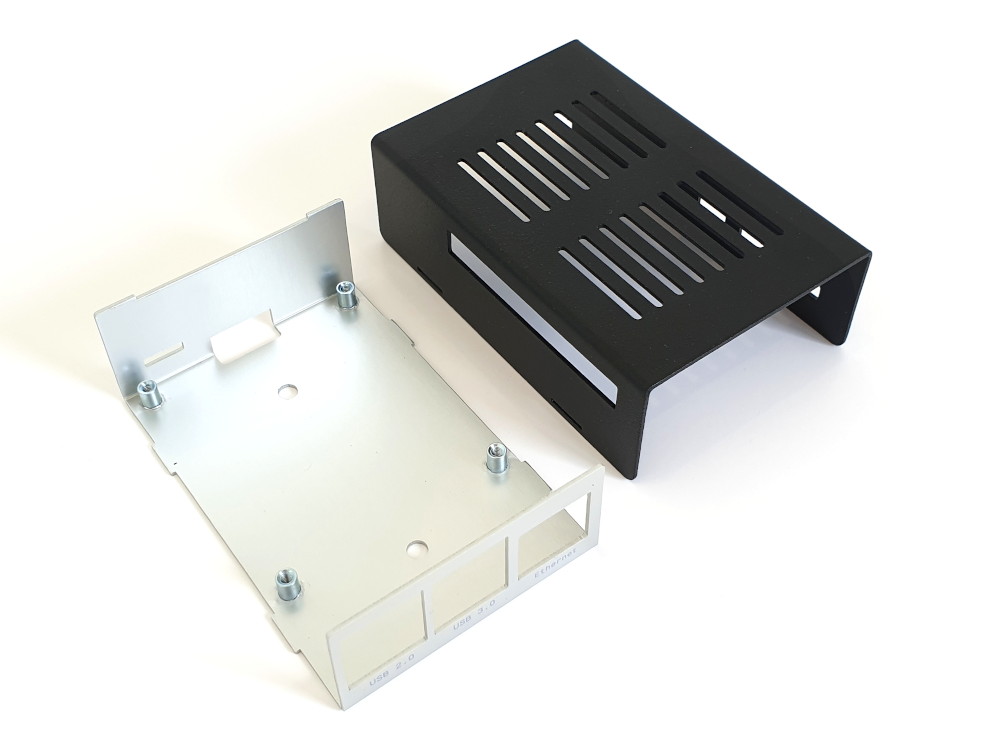

Le kit de pièces comprend :

  • Coque extérieure (acier)
  • Plaque de base (aluminium)
  • 4 vis
  • 4 pieds en caoutchouc adhésifs

Ce boîtier révisé convient parfaitement au Pi 4 avec ses prises Ethernet/USB réorganisées et sa disposition à deux prises HDMI.

Étui KKSB Raspberry Pi 4

La coque extérieure est en acier thermolaqué avec la plaque de base en aluminium anodisé. Comme pour la plupart des boîtiers en métal, il est préférable de les utiliser avec des pieds en caoutchouc et ce boîtier est livré avec quatre.

Étui KKSB Raspberry Pi 4

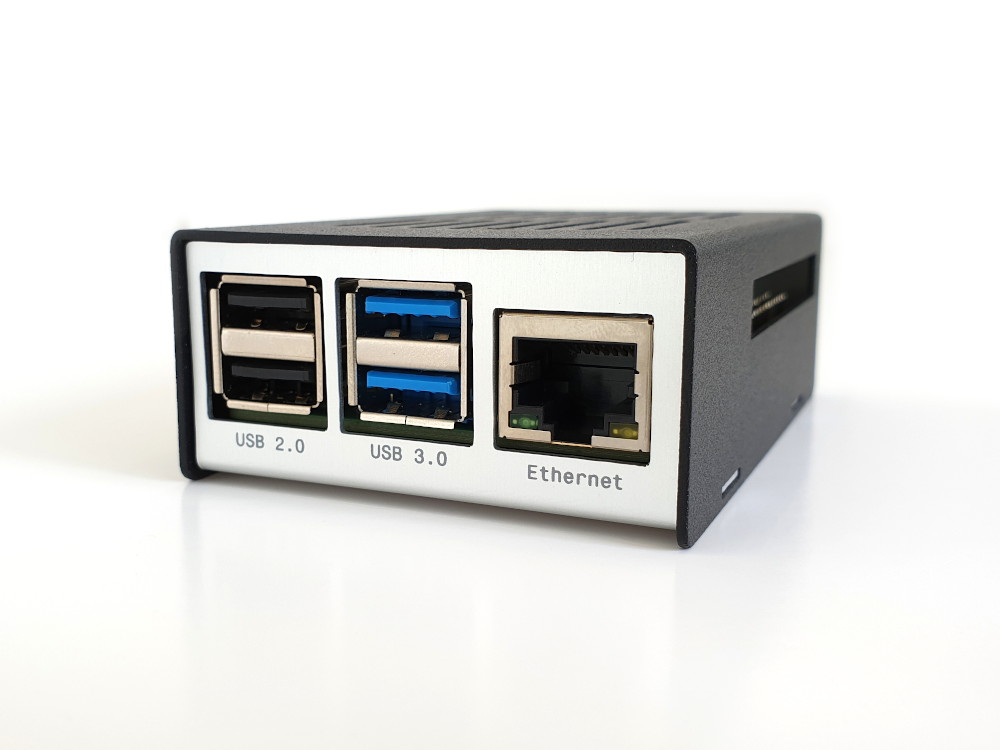

Les découpes au laser vous donnent accès à toutes les prises du Pi et il y a une grande fente sur le côté GPIO vous donnant la possibilité d’acheminer tous les fils ou accessoires attachés.

Étui KKSB Raspberry Pi 4

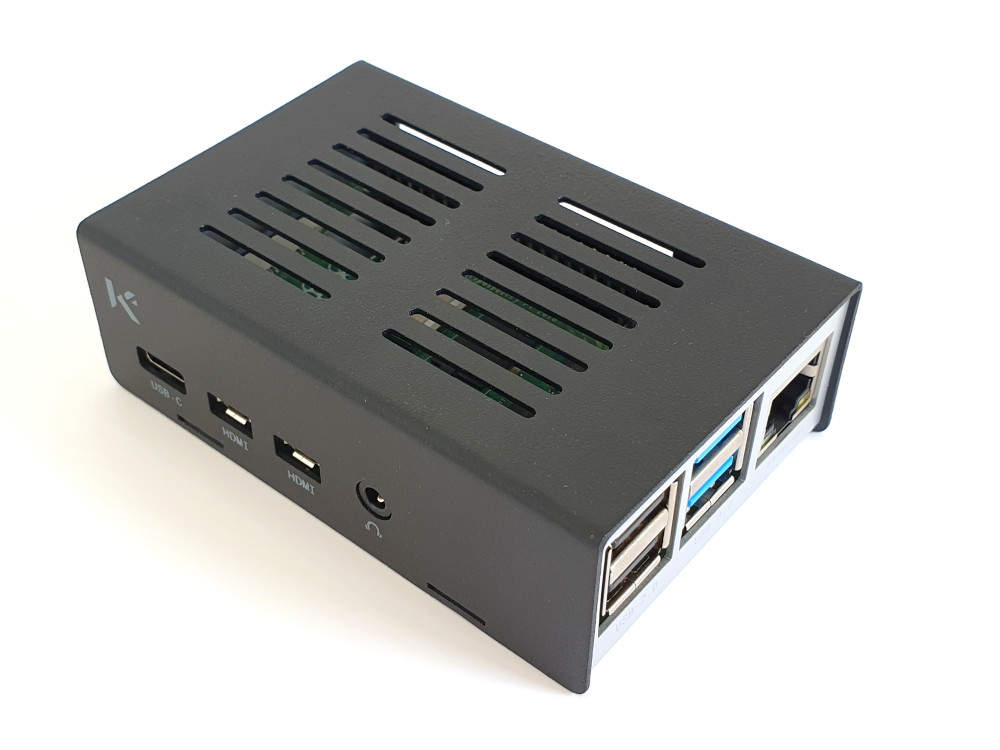

La surface supérieure a deux ensembles de bouches d’aération. Compte tenu de l’espace disponible à l’intérieur, vous pouvez probablement installer un ventilateur de refroidissement et les cales d’en-tête GPIO associées.

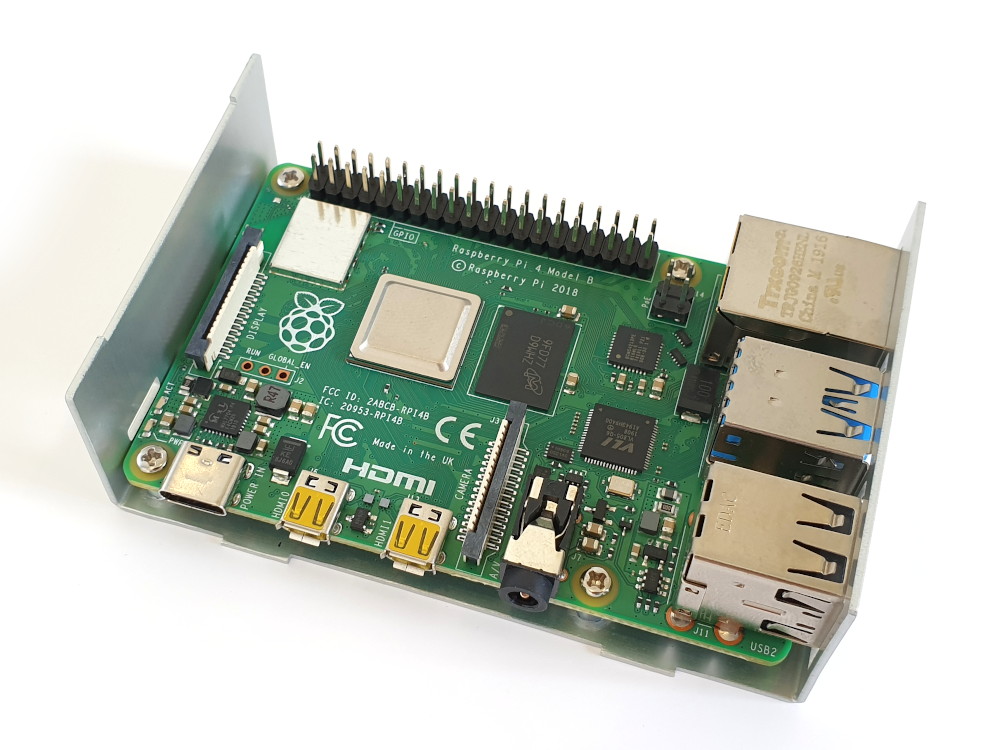

Le Pi est vissé à la plaque de base et la coque extérieure se clipse. Cette disposition signifie que vous pouvez retirer la coque extérieure sans avoir à dévisser le Pi de la plaque de base.

Étui KKSB Raspberry Pi 4

La plaque de base a deux trous de vis pour le montage mural mais ils ne sont pas fendus. Cela signifie que la plaque doit être vissée au mur avant que le Pi ne soit vissé en place. Ceci est similaire à la version Pi 3 et j’aurais préféré des fentes en forme de poire à celles utilisées sur certains de leurs autres boîtiers.

Une fente à l’extrémité de la carte SD vous permet d’alimenter les câbles plats aux connecteurs DSI ou CSI si nécessaire.

Pour

  • Sensation premium
  • Les pièces métalliques dureront toute une vie
  • La coque peut être retirée sans retirer les vis

Contre

  • Les trous de fixation murale ne sont pas fendus
  • Le boîtier en métal peut affecter les performances WiFi embarquées

Dans l’ensemble, il s’agit d’un boîtier de belle qualité qui est assez bon pour être vu dans un cadre domestique mais assez solide pour être utilisé dans un endroit un peu plus industriel. C’est évidemment plus cher que votre caisse moyenne de 10 $, mais je pense que cela en vaut la peine.

Au moment de la rédaction, ce cas est disponible auprès de le KKSB officiel site pour 18,90 € (environ 21 $ ou 17 £).

Avertissement: KKSB m’a envoyé ce cas gratuitement, sans conditions. Ce sont mes opinions honnêtes. Heureusement, il est facile de dire des choses positives sur ce produit car c’est un article vraiment sympa.
