L’écosystème des capteurs environnementaux intelligents s’enrichit d’une solution de développement particulièrement ingénieuse pour la recherche et le prototypage avancé. Selon cnx-software, la BME690 8x Shuttle Board de Bosch Sensortec intègre huit capteurs BME690 identiques sur une seule carte, chacun combinant détection de gaz, température, humidité et pression barométrique. Cette approche multi-capteurs répond à trois objectifs principaux : améliorer la précision par moyennage statistique face à la déviation inter-capteurs de ±15% sur les données IAQ, permettre le test simultané de multiples configurations de profils de chauffage et paramètres de sensibilité, et surtout générer les datasets massifs nécessaires à l’entraînement des modèles d’intelligence artificielle via l’écosystème BME AI-Studio de Bosch.
BME690 4-en-1 avec IA intégrée : détection VOC et VSC ultra-basse consommation

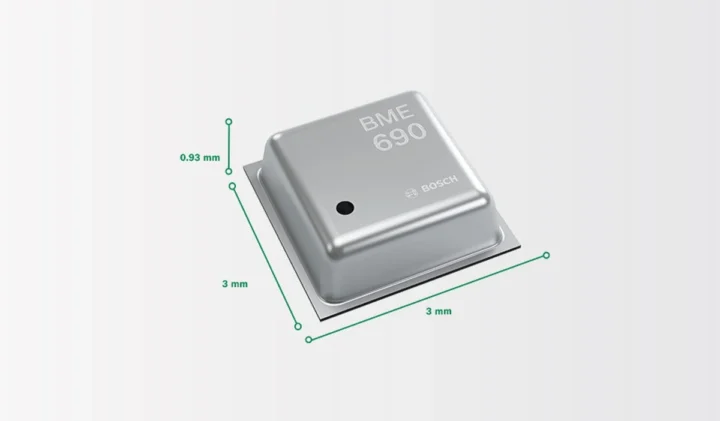

Le capteur BME690 représente l’évolution du BME688 avec des améliorations significatives en consommation énergétique et robustesse environnementale. Ce capteur 4-en-1 au format compact 3,0 × 3,0 × 0,93 mm intègre détection de gaz avec intelligence artificielle, capteurs de pression haute précision, humidité et température dans un package LGA 8 broches résistant.
La fonction de scanner de gaz permet détection des composés organiques volatils (COV), composés soufrés volatils (VSC) et autres gaz comme le monoxyde de carbone et l’hydrogène. En configuration standard, la détection des VSC sert d’indicateur de croissance bactérienne, tandis que le scanner peut être personnalisé pour sensibilité, sélectivité, débit de données et consommation énergétique selon l’application.
Les performances de mesure couvrent humidité 0-100% RH avec précision ±3%, pression 300-1100 hPa avec précision relative ±0,05 hPa, et température -40 à 85°C avec précision absolue ±0,5°C. La consommation énergétique ultra-optimisée varie de 2,2 µA à 1 Hz pour les mesures humidité/température jusqu’à 3,1 mA en mode de balayage de gaz standard.
Architecture multi-capteurs pour précision statistique et développement accéléré

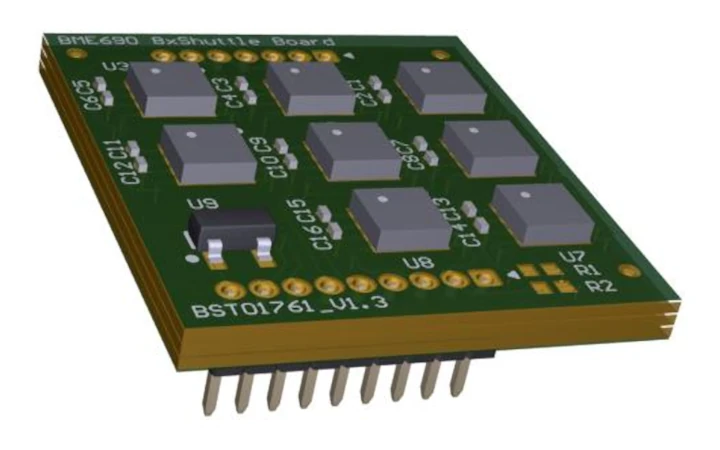

L’approche 8 capteurs identiques sur une seule carte répond à plusieurs défis techniques fondamentaux du développement de capteurs environnementaux intelligents. La principale justification réside dans l’amélioration de la précision par moyennage statistique, compensant la déviation naturelle de ±15% entre capteurs individuels sur les données d’indice de qualité de l’air (IAQ).

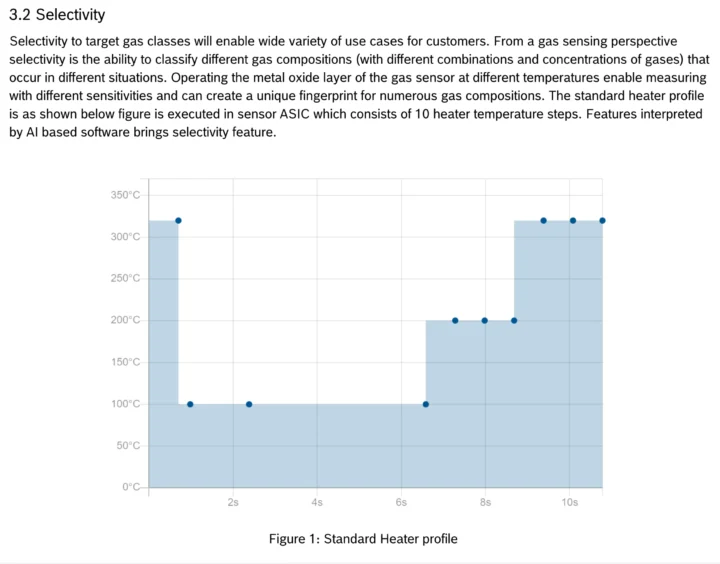

Cette architecture permet également le test parallèle de configurations multiples avec différents profils de chauffage de gaz, taux d’échantillonnage et niveaux de sensibilité pour classifier diverses compositions gazeuses à différentes températures. Cette approche accélère significativement les cycles de développement en permettant l’évaluation simultanée de multiples paramètres opérationnels.
L’objectif principal reste néanmoins la génération de datasets d’entraînement IA. Les huit capteurs produisent des volumes de données massifs nécessaires à l’entraînement des algorithmes BSEC (Bosch Sensortec Environmental Cluster) via l’écosystème BME AI-Studio. Cette approche facilite la création de modèles personnalisés pour applications spécifiques comme la détection de grains de café, surveillance de qualité d’air intérieur ou monitoring industriel.
Écosystème BME AI-Studio et intégration USB pour entraînement personnalisé

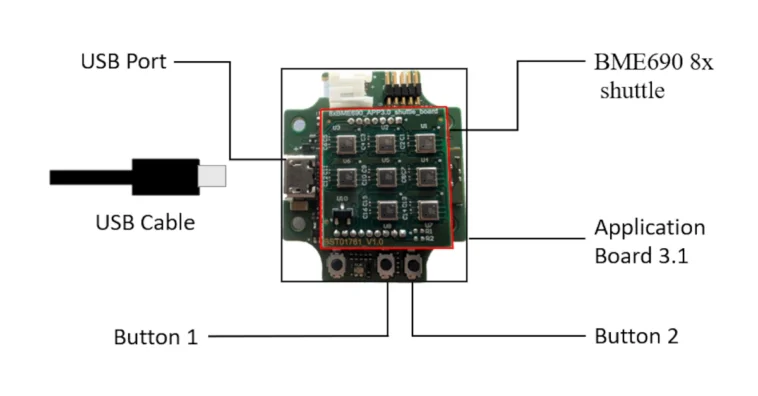

L’architecture système associe la BME690 8x Shuttle Board avec l’Application Board 3.1 pour créer une plateforme de développement complète. Cette combinaison se présente comme périphérique de stockage USB auprès de l’hôte, permettant récupération directe des fichiers de données pour importation dans BME AI-Studio Desktop ou l’application mobile.
Le flux de travail d’entraînement IA comprend deux modes principaux : « Record & Label Data » pour enregistrement de données brutes avec étiquetage des échantillons, et « Live-Test Algorithm » pour démonstration en temps réel avec échantillons physiques. Ces fonctionnalités nécessitent fichiers de configuration .bmeconfig, .config et .aiconfig sur carte SD ou stockage flash selon le kit de développement.
L’application mobile BME AI-Studio se connecte au kit de développement via Bluetooth et permet visualisation de l’état actuel des capteurs, étiquetage des échantillons et affichage des prédictions en temps réel. Cette approche facilite l’entraînement sur le terrain et la validation des modèles dans conditions réelles d’utilisation.
Les applications cibles incluent électroménager intelligent, produits IoT, maisons connectées et systèmes de surveillance environnementale nécessitant détection spécialisée de composés gazeux spécifiques. L’outil permet adaptation des algorithmes selon exigences applicatives sans expertise approfondie en intelligence artificielle.
Positionnement tarifaire accessible : 24,89-29,28 € contre alternatives industrielles
Le positionnement commercial de la BME690 8x Shuttle Board surprise par son accessibilité avec 24,89 $ chez Mouser et 29,28 € chez Rukotronics. Cette tarification démocratise l’accès aux technologies de capteurs environnementaux intelligents pour développeurs, makers et institutions éducatives.
L’Application Board 3.1 additionnelle coûte 87 $ supplémentaires chez Mouser, portant l’investissement total à environ 112 $ pour une plateforme de développement IA complète. Cette approche modulaire permet acquisition progressive selon besoins budgétaires et évolution des projets.
La comparaison avec le BME688 précédent révèle améliorations significatives : réduction de consommation énergétique jusqu’à 50%, robustesse accrue en environnements à forte condensation, et conformité aux standards WELL et RESET pour qualité d’air intérieur. Ces évolutions justifient la migration vers le BME690 pour nouvelles conceptions.
L’écosystème Bosch Sensortec propose également versions individuelles du BME690 Shuttle Board pour développements ne nécessitant pas capacités multi-capteurs, important de vérifier références produit avant achat pour éviter confusion. Cette flexibilité s’adapte aux budgets et complexités variables des projets de développement de capteurs environnementaux intelligents.
